电力系统随机潮流概率潮流计算MATLAB程序包含蒙特卡洛模拟法、半不变量法＋级数展开（Gram-Charlie，Cornish-Fisher）； 考虑光伏不确定性（Beta分布），以IEEE34节点为例，计算节点电压、支路潮流概率密度、累计概率并绘制曲线。 有注释，附带参考文献，不代做。 缺点是该节点系统不是很具有代表性，因为仅存在一个发电机节点，附带该节点系统的拓扑数据供参考。 这个程序主要是进行概率潮流计算，并考虑了分布式电源、发电机和负荷的随机波动。它应用在电力系统领域，用于解决概率潮流计算问题。程序的主要思路是先进行基础潮流计算，形成雅克比矩阵，然后计算输入的半不变量，包括发电机和负荷的八阶半不变量。接下来，根据光伏随机特性建模，计算太阳能光伏随机输出的八阶半不变量。然后，计算电压幅值及相角的八阶半不变量，并计算随机变量电压幅值的八阶半不变量。接着，计算支路潮流的灵敏度矩阵和八阶半不变量。最后，使用Monte Carlo模拟方法和Cornish-Fisher级数展开方法进行概率分析，并计算各节点电压越限概率。 程序中使用了一些函数和数据文件，例如dataIn函数用于读取数据文件，formACY函数用于形成交流系统节点导纳矩阵，NR_main函数用于进行潮流计算，NcalGCum函数用于计算发电机的八阶半不变量，NcalPLCum函数用于计算负荷的八阶半不变量，ProbCMGC函数用于计算电压越限概率（基于CMGC方法），ProbMC函数用于计算电压越限概率（基于Monte Carlo模拟方法），ProbCMCF函数用于计算电压越限概率（基于Cornish-Fisher级数展开方法）。 程序中的代码逻辑结构比较清晰，分为多个部分，每个部分都有相应的注释说明。程序运行过程中，首先读取输入数据，并进行基础潮流计算，形成雅克比矩阵。然后，根据输入的半不变量和随机特性数据，计算发电机和负荷的八阶半不变量，以及光伏随机输出的八阶半不变量。接着，计算电压幅值及相角的八阶半不变量，以及随机变量电压幅值的八阶半不变量。然后，计算支路潮流的灵敏度矩阵和八阶半不变量。最后，使用Monte Carlo模拟方法和Cornish-Fisher级数展开方法进行概率分析，并计算各节点电压越限概率。 整个程序的结构比较清晰，代码注释详细，适合零基础的程序员阅读和理解。程序主要涉及到电力系统概率分析、潮流计算、随机变量建模等知识点。

本文对一套基于 MATLAB 开发的电力系统随机潮流（Probabilistic Load Flow, PLF）计算程序进行详细功能解析。该程序实现了三种主流的随机潮流求解方法：蒙特卡洛模拟法（Monte Carlo Simulation, MCS）、半不变量法结合 Gram-Charlier 级数展开（Cumulant Method + Gram-Charlier Expansion），以及半不变量法结合 Cornish-Fisher 级数展开。整体架构清晰，模块化程度高，支持含分布式电源（如光伏）接入的 IEEE 34 节点测试系统，适用于研究负荷波动、发电机出力不确定性及新能源间歇性对系统运行状态的概率影响。

---

一、整体架构与输入数据管理

程序以 IEEE 34 节点系统作为基准案例，通过文本文件（如 IEEE34.txt、IEEE34gen.txt、IEEE34load_30%.txt）导入网络拓扑、元件参数及随机变量统计特征。核心输入包括：

• 网络结构：节点数、支路（线路与变压器）参数、接地支路、平衡节点及 PV 节点信息；
• 设备出力特性：
• 常规发电机：采用两状态（投运/停运）离散模型，通过出力值与投运概率描述其随机性；
• 负荷：假设服从正态分布，提供有功/无功的均值与标准差；
• 光伏发电：基于实测光照数据拟合 Beta 分布，通过光电转换模型生成输出功率的统计特性。

数据读取模块（dataIn.m）负责解析文本文件并构建稀疏矩阵形式的节点导纳矩阵（formACY.m），为后续确定性潮流及随机分析奠定基础。

---

二、确定性潮流求解器

程序内嵌一个完整的牛顿-拉夫逊（Newton-Raphson）交流潮流求解器（NR_main.m），用于：

• 计算系统在基准运行点（即各随机变量取期望值）下的电压幅值、相角；
• 构建并输出完整的雅可比矩阵（Jacco）及其修正形式（Jacco2）。

该潮流模块支持 PQ、PV 及平衡节点，并具备迭代收敛性判断逻辑，是后续随机分析所需的“线性化基础”。

---

三、半不变量法核心流程

半不变量法通过将非线性潮流方程在基准点处线性化，利用雅可比矩阵的逆建立输入随机变量（负荷、发电）与输出状态量（节点电压、支路潮流）之间的灵敏度关系。程序实现的关键步骤如下：

1. 输入半不变量计算：
   - 针对发电机（NcalGCum.m）：基于二项分布模型，由投运概率与出力值计算其八阶中心矩，并转换为八阶半不变量；
   - 针对负荷（NcalPLCum.m）：正态分布假设下，仅一阶（均值）和二阶（方差）半不变量非零，高阶为零；
   - 针对光伏（在主程序中直接编码）：通过 Beta 分布的高阶原点矩推导其输出功率的八阶半不变量。

1. 输出半不变量传播：
   - 利用雅可比矩阵的逆（及其幂次）与输入半不变量相乘，分别计算节点电压偏移量（ΔV）和支路潮流（P、Q）的八阶半不变量。

1. 概率分布重构：
   - Gram-Charlier 方法：将电压/潮流的半不变量标准化后，代入 Gram-Charlier A 级数，重构概率密度函数（PDF）和累积分布函数（CDF）；
   - Cornish-Fisher 方法：通过 Cornish-Fisher 级数将标准正态分位数映射为实际随机变量的分位数，间接获得 CDF。

两种级数展开均支持八阶精度，能够较好地捕捉非正态分布的偏度与峰度特征。

---

四、蒙特卡洛模拟实现

程序同时实现了经典的蒙特卡洛模拟作为对比基准：

• 每次抽样中，根据负荷的正态分布与光伏的 Beta 分布生成随机场景；
• 调用确定性潮流求解器计算当前场景下的系统状态；
• 重复数千次（默认 6000 次）后，通过统计直方图或核密度估计（KDE）构建经验分布；
• 采用 tabulate 与样条插值生成经验累积分布函数。

该方法虽计算成本高，但结果精度可靠，常用于验证近似方法的有效性。

---

五、越限概率评估与可视化

程序内置符合欧洲标准 EN 50160 的电压越限概率评估功能（ProbCMGC.m、ProbCMCF.m、ProbMC.m），自动计算各 PQ 节点电压低于 0.95 p.u. 或高于 1.05 p.u. 的联合概率。

电力系统随机潮流概率潮流计算MATLAB程序包含蒙特卡洛模拟法、半不变量法＋级数展开（Gram-Charlie，Cornish-Fisher）； 考虑光伏不确定性（Beta分布），以IEEE34节点为例，计算节点电压、支路潮流概率密度、累计概率并绘制曲线。 有注释，附带参考文献，不代做。 缺点是该节点系统不是很具有代表性，因为仅存在一个发电机节点，附带该节点系统的拓扑数据供参考。 这个程序主要是进行概率潮流计算，并考虑了分布式电源、发电机和负荷的随机波动。它应用在电力系统领域，用于解决概率潮流计算问题。程序的主要思路是先进行基础潮流计算，形成雅克比矩阵，然后计算输入的半不变量，包括发电机和负荷的八阶半不变量。接下来，根据光伏随机特性建模，计算太阳能光伏随机输出的八阶半不变量。然后，计算电压幅值及相角的八阶半不变量，并计算随机变量电压幅值的八阶半不变量。接着，计算支路潮流的灵敏度矩阵和八阶半不变量。最后，使用Monte Carlo模拟方法和Cornish-Fisher级数展开方法进行概率分析，并计算各节点电压越限概率。 程序中使用了一些函数和数据文件，例如dataIn函数用于读取数据文件，formACY函数用于形成交流系统节点导纳矩阵，NR_main函数用于进行潮流计算，NcalGCum函数用于计算发电机的八阶半不变量，NcalPLCum函数用于计算负荷的八阶半不变量，ProbCMGC函数用于计算电压越限概率（基于CMGC方法），ProbMC函数用于计算电压越限概率（基于Monte Carlo模拟方法），ProbCMCF函数用于计算电压越限概率（基于Cornish-Fisher级数展开方法）。 程序中的代码逻辑结构比较清晰，分为多个部分，每个部分都有相应的注释说明。程序运行过程中，首先读取输入数据，并进行基础潮流计算，形成雅克比矩阵。然后，根据输入的半不变量和随机特性数据，计算发电机和负荷的八阶半不变量，以及光伏随机输出的八阶半不变量。接着，计算电压幅值及相角的八阶半不变量，以及随机变量电压幅值的八阶半不变量。然后，计算支路潮流的灵敏度矩阵和八阶半不变量。最后，使用Monte Carlo模拟方法和Cornish-Fisher级数展开方法进行概率分析，并计算各节点电压越限概率。 整个程序的结构比较清晰，代码注释详细，适合零基础的程序员阅读和理解。程序主要涉及到电力系统概率分析、潮流计算、随机变量建模等知识点。

此外，主脚本（mainCMMC.m）集成了丰富的可视化模块，可对比展示：

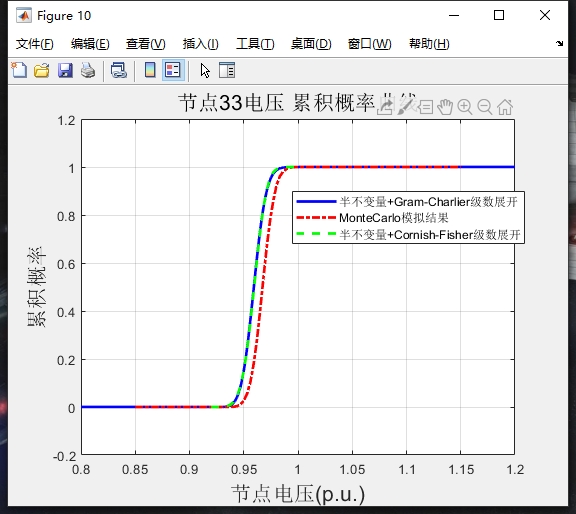

• 节点电压的概率密度曲线与累积分布曲线；

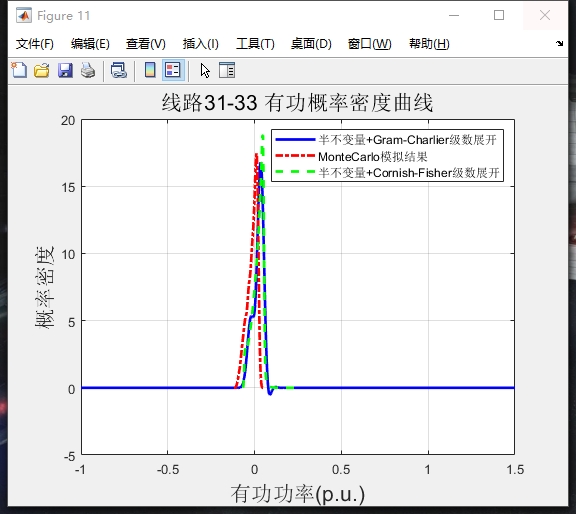

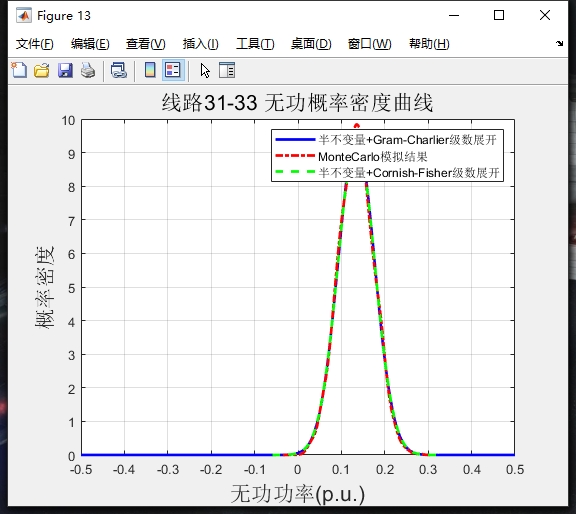

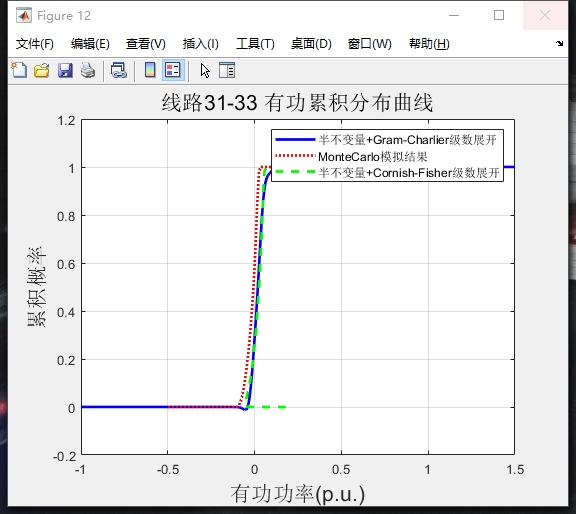

• 支路有功/无功的分布特性；
• 三种方法（MCS、Gram-Charlier、Cornish-Fisher）在精度与计算效率上的差异。

---

六、工程价值与扩展性

本程序具有以下显著优势：

• 多方法融合：支持 MCS、CM-GC、CM-CF 三种主流 PLF 方法的联合分析；
• 高阶建模：采用八阶半不变量，提升非高斯分布的逼近能力；
• 模块化设计：各功能封装为独立函数，便于替换或扩展（如加入风电模型、考虑相关性等）；
• 实用导向：直接面向工程标准（EN 50160），输出越限风险指标。

综上，该程序是一套功能完整、结构严谨、具有较高研究与教学价值的电力系统随机潮流分析工具，适用于新能源高渗透率场景下的运行风险评估与规划决策支持。
