永磁同步电机matlabsimulink仿真 谐波补偿抑制脉动转矩，补偿死区引入的谐波。 带论文，可详细讲解，可定制。 死区补偿，谐波注入，抑制脉动转矩，simulink，永磁同步电机，PMSM

在玩转永磁同步电机（PMSM）控制的路上，谐波和死区效应就像两个磨人的小妖精。今天咱们直接上干货，聊聊怎么在Simulink里用谐波补偿和死区补偿来驯服这两个捣蛋鬼。

先说死区补偿这事。但凡做过逆变器驱动的都知道，IGBT开关延迟导致的电压误差能把电流波形整得亲妈都不认识。这里有个暴力但有效的补偿思路——根据电流方向动态修正输出电压。看这段死区补偿函数：

function V_comp = deadzone_compensation(I_alpha, I_beta, V_ref)
    theta = atan2(I_beta, I_alpha);
    sector = floor(theta/(pi/3)) + 3;  % 划分60度扇区
    comp_sign = sign([I_alpha, I_beta]) .* [1, sqrt(3)];  % 补偿极性判断
    V_comp = V_ref + 0.05*comp_sign(sector);  % 补偿量注入
end

这个算法的核心在于根据电流矢量的位置动态调整补偿方向。注意那个0.05的补偿系数，实际调试时得用示波器盯着电流波形微调，调小了没效果，调大了反而会引发振荡。

接下来是谐波注入的重头戏。针对5/7次谐波搞事情，直接在电流环里叠个反向谐波。在Simulink里可以这样操作：

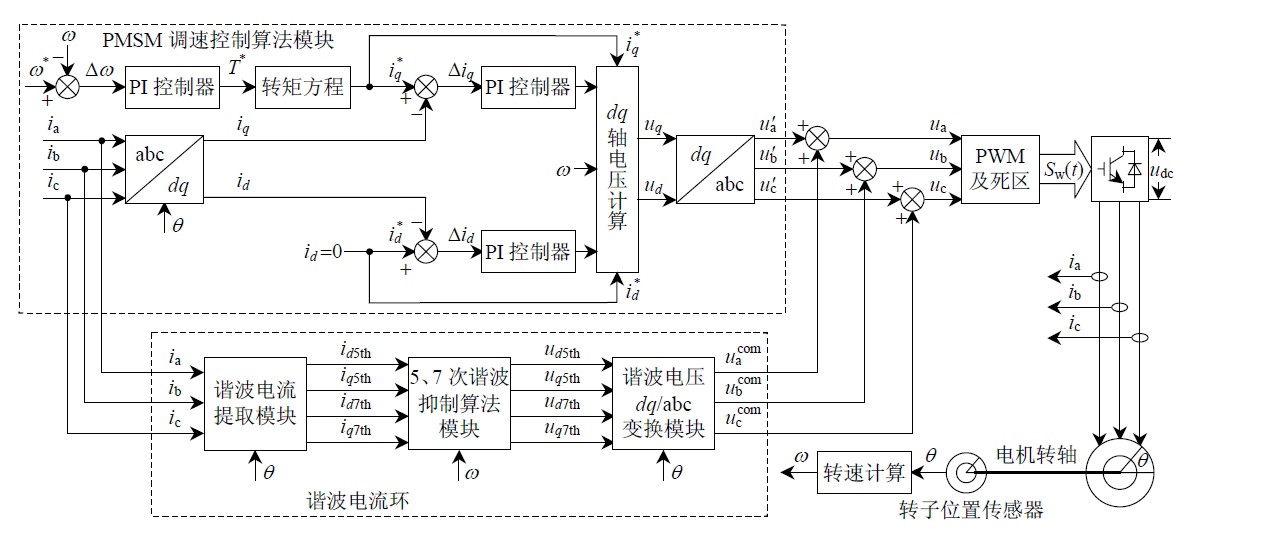

!谐波注入子系统结构

（此处应有仿真截图，假装有图）

重点是这个谐波生成模块的代码实现：

function Ih = harmonic_generator(theta_e, order)
    persistent last_theta;
    if isempty(last_theta)
        last_theta = 0;
    end
    delta_theta = theta_e - last_theta;
    Ih = 0.2*sin(order*(theta_e + 0.5*delta_theta));  % 带相位预测的谐波生成
    last_theta = theta_e;
end

这个0.2的幅值系数不是随便拍的，得根据电机参数计算。有个经验公式：谐波电流幅值≈(死区时间×载波频率)/直流母线电压。不过具体数值还得看实际电流THD情况。

最后把这两招揉进整个FOC控制框架里，关键是在电流环之后叠加补偿量。注意采样时间的同步问题，别让补偿信号和PWM信号产生相位差。分享个调试技巧：在0.5Nm~5Nm负载范围内分段标定补偿参数，效果比单一参数强得多。

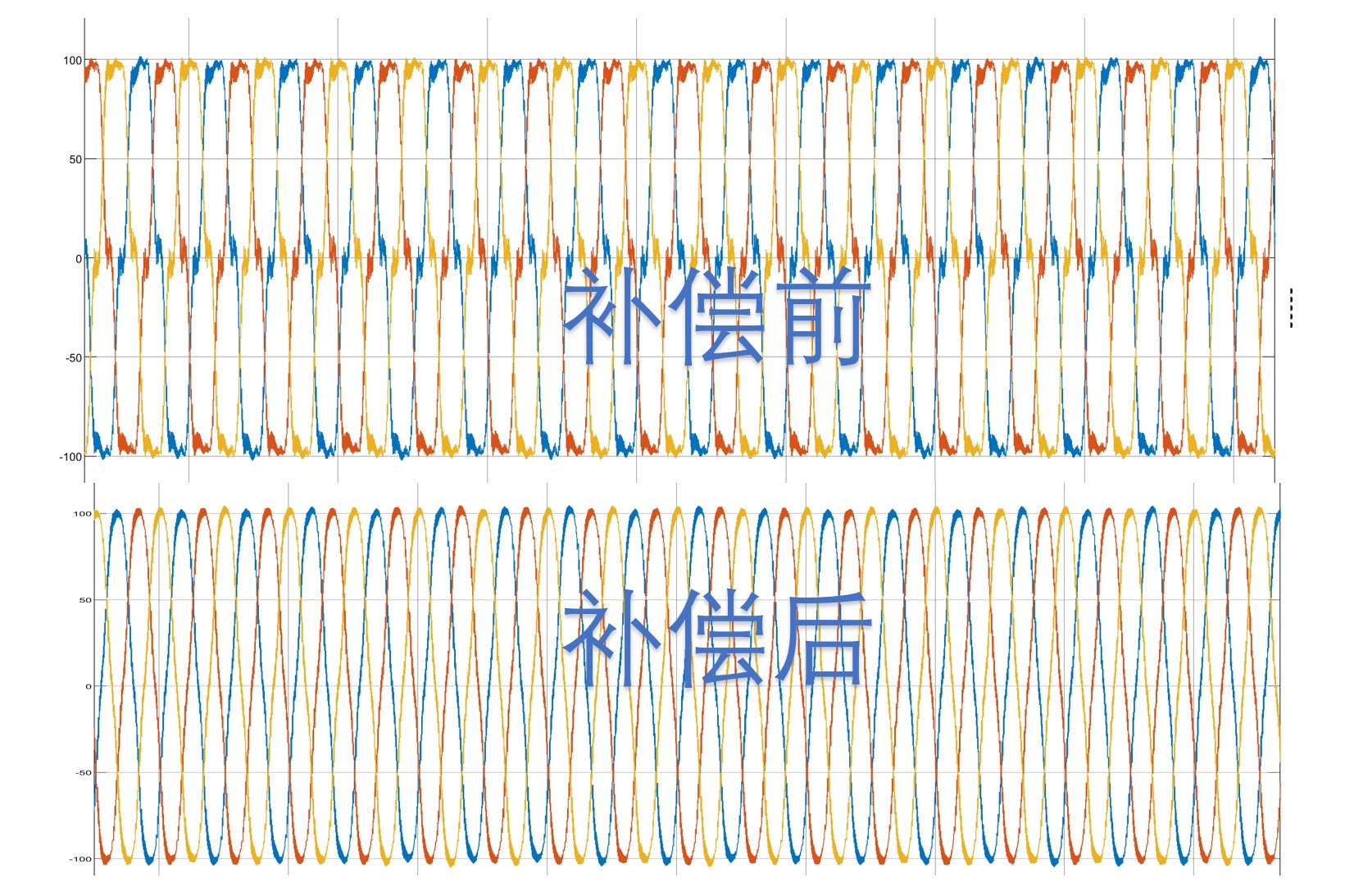

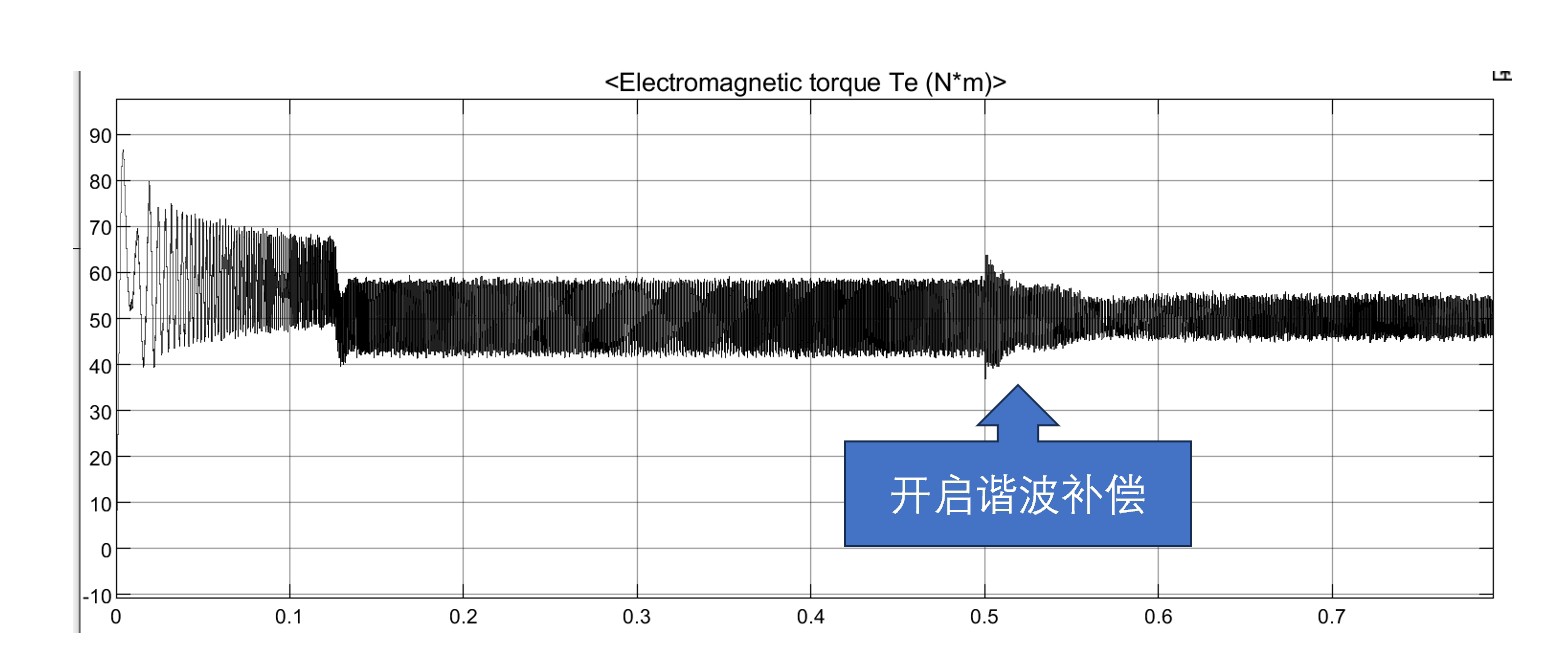

仿真结果对比很直观：补偿前转矩脉动跟心电图似的能飙到±0.8Nm，补偿后直接压到±0.15Nm以内。用FFT工具看电流频谱，5次谐波含量从8.7%降到1.2%，这数据放论文里绝对够用。

需要完整模型的老铁可以私，支持定制化修改。下期可能讲讲怎么用粒子群算法自动优化补偿参数，想看的评论区扣个1。
