基于plc的食品包装机控制系统，S7-1200食品包装机采用博途编程，wincc组态仿真，包括IO表，电气原理图，接线图，程序。 组态，仿真，报告

在自动化生产领域，基于PLC（可编程逻辑控制器）的控制系统广泛应用于各类设备，食品包装机便是其中之一。今天咱就唠唠基于S7 - 1200的食品包装机控制系统，这其中涉及到博途编程、WinCC组态仿真，还有IO表、电气原理图、接线图以及程序等一系列关键部分。

IO表：系统的“沟通桥梁”

IO表，也就是输入输出表，它就像是食品包装机控制系统的“沟通桥梁”，负责连接外部设备与PLC。比如，包装机上的光电传感器，用于检测包装材料是否到位，这就是一个输入信号，会在IO表中占据一个输入点。假设我们定义这个输入点为I0.0 ，在博途编程软件中，我们就可以这样理解它：

// 当光电传感器检测到包装材料到位
// I0.0 就会由0（未检测到）变为1（检测到）
// 程序可以基于这个信号进行后续操作
IF (I0.0 == 1)
{
    // 执行相应动作，比如启动包装动作
}

同样，输出点则控制着包装机的各类执行机构，像电机的启停、封口装置的动作等。例如，控制封口电机运转的输出点定义为Q0.0 ，程序逻辑就像这样：

// 当满足一定条件，比如包装材料到位且其他准备工作完成
IF (I0.0 == 1 && other_conditions)
{
    Q0.0 = 1; // 启动封口电机
}
else
{
    Q0.0 = 0; // 关闭封口电机
}

电气原理图：系统的“蓝图”

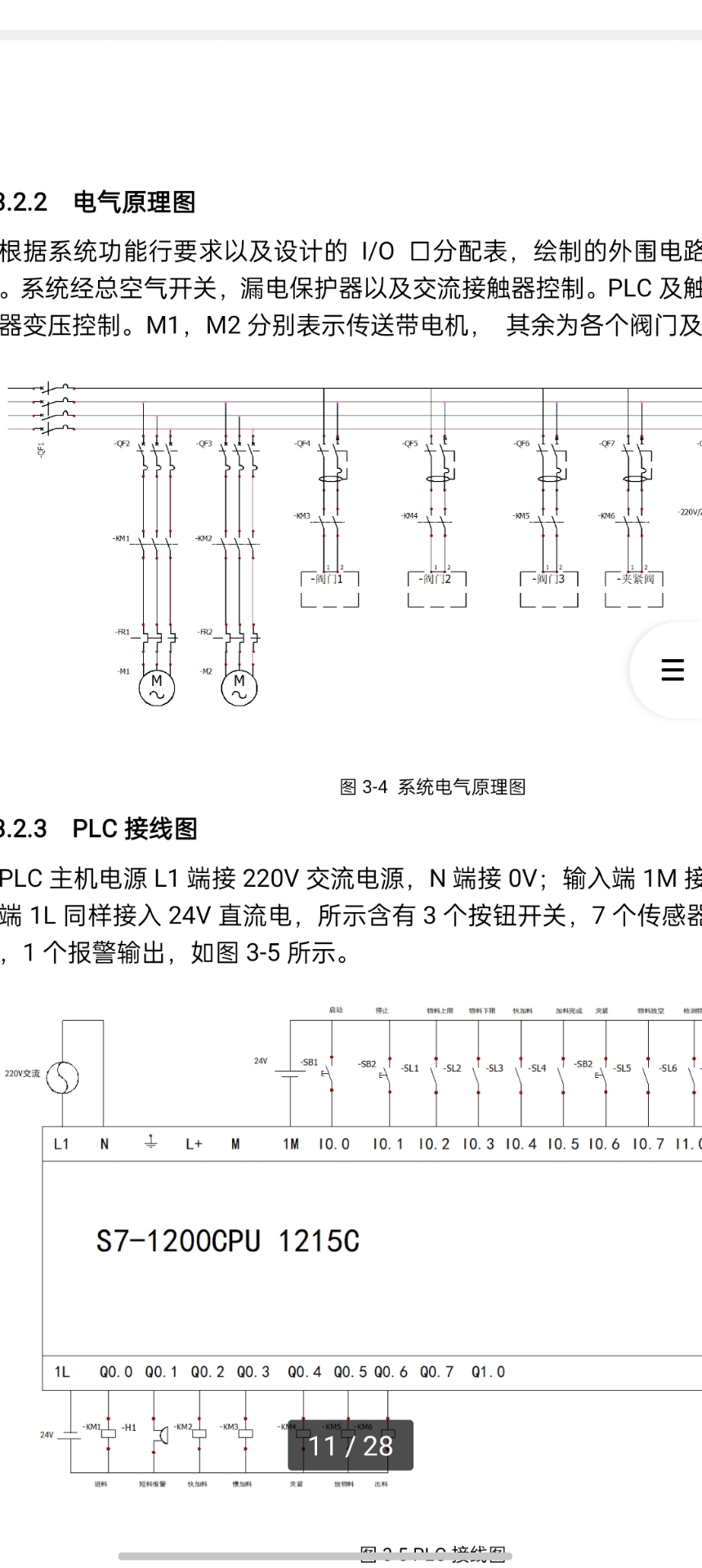

电气原理图就如同整个控制系统的“蓝图”，详细描绘了各个电气元件之间的连接关系和工作原理。在食品包装机的电气原理图中，你会看到PLC模块、传感器、执行机构等元件如何通过导线相互连接。以刚才提到的光电传感器为例，它在原理图上会有相应的符号，其电源引脚连接到PLC的电源输出端，信号输出引脚连接到PLC的对应输入点I0.0 。通过电气原理图，工程师可以清晰地规划系统的布线，确保各个元件能够正常工作且相互之间不会产生干扰。

接线图：从“蓝图”到实际的“施工图”

接线图则是将电气原理图转化为实际布线操作的“施工图”。它更注重实际的物理连接，明确了每个元件的具体接线位置。比如，在接线图中，你会看到PLC的I0.0 端子如何与光电传感器的信号输出线连接，具体是采用哪种规格的导线，连接点在传感器和PLC模块上的具体位置等。它是施工人员进行实际布线和安装的重要依据，确保了电气连接的准确性和可靠性。

博途编程：赋予系统“智慧”

博途编程软件是S7 - 1200 PLC编程的利器。在食品包装机的编程中，我们首先要根据控制要求进行程序框架的搭建。比如，初始化程序，用于设置PLC的初始状态，各个变量的初始值等。

// 初始化部分
// 设置一些计数器、标志位的初始值
counter = 0;
flag = 0;

然后就是主程序逻辑，这里面包含了包装机各种动作的逻辑判断和执行。比如，当检测到包装材料到位（I0.0 = 1），并且包装袋数量未达到设定值时，启动包装动作。

// 主程序逻辑
IF (I0.0 == 1 && counter < set_value)
{
    // 启动包装电机
    Q0.1 = 1;
    // 计数器加1
    counter++;
}
else
{
    Q0.1 = 0;
}

博途编程软件提供了直观的编程界面，支持多种编程语言，如LAD（梯形图）、FBD（功能块图）等，方便工程师根据自己的习惯进行编程。

WinCC组态仿真：让系统“可视化”

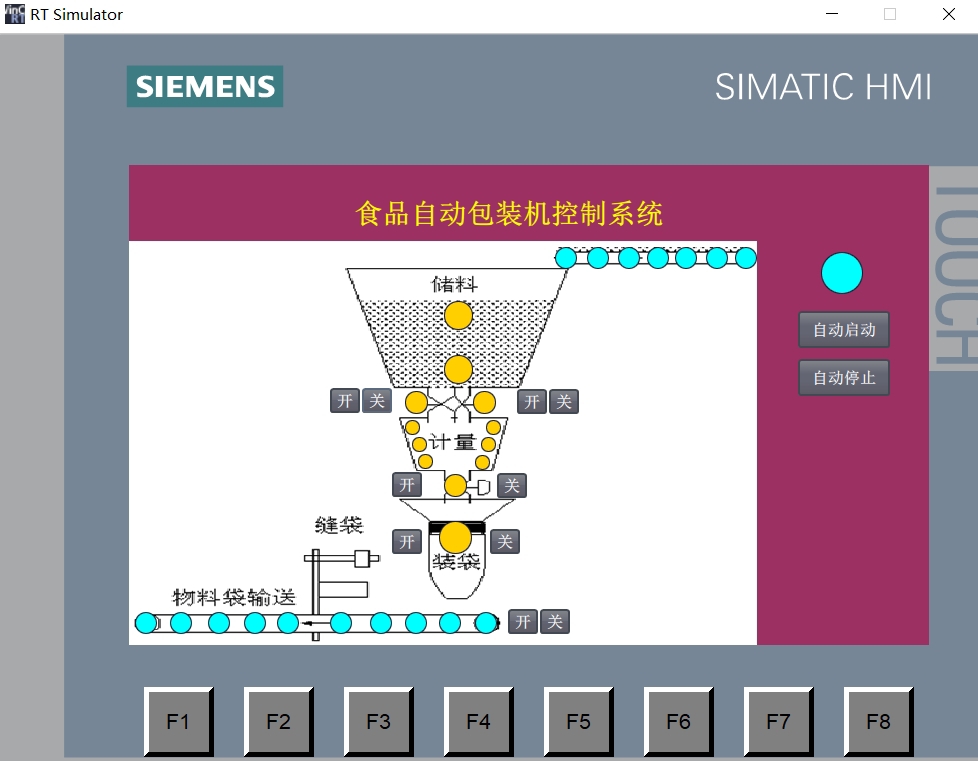

WinCC组态软件则为我们提供了一个可视化的操作界面，方便操作人员监控和控制食品包装机。在组态过程中，我们可以创建各种图形化元素，如包装机的模拟动画、数据显示框、按钮等。比如，通过创建一个指示灯，当包装机运行时，指示灯显示绿色，停止时显示红色。在WinCC中，通过关联PLC中的变量来实现这种动态显示。假设PLC中定义了一个表示包装机运行状态的变量run_status ，在WinCC中就可以这样设置：

// 根据run_status的值来改变指示灯颜色
IF (run_status == 1)
{
    indicator.color = green;
}
else
{
    indicator.color = red;
}

通过WinCC的仿真功能，我们可以在实际硬件搭建之前，对整个控制系统进行模拟运行，检查程序逻辑是否正确，界面操作是否便捷等。这大大减少了后期调试的工作量，提高了开发效率。

报告：总结与记录

最后，一份详细的报告是必不可少的。报告中应包含整个项目的需求分析、设计思路、硬件选型、软件编程、组态仿真以及调试过程中的问题与解决方法等内容。它不仅是项目成果的总结，也是后续维护和升级的重要参考资料。

基于plc的食品包装机控制系统，S7-1200食品包装机采用博途编程，wincc组态仿真，包括IO表，电气原理图，接线图，程序。 组态，仿真，报告

通过以上IO表、电气原理图、接线图、博途编程、WinCC组态仿真以及报告等环节的精心打造，一个基于PLC的食品包装机控制系统就能高效稳定地运行，为食品包装生产带来更高的自动化水平和生产效率。
