PEM电解槽Simulink模型，得出I-V曲线图，通过调参可以分析各参数对电解电压的影响。 包括能斯特电动势，欧姆过电势，传质损失过电势，活化过电势。

---

手把手教你调教PEM电解槽模型

搞PEM电解槽仿真的时候，最头疼的就是调参调得怀疑人生。今天咱们用Simulink模型掰开揉碎了看，到底哪些参数能左右电解槽的电压表现。先放个暴力结论：电解电压=能斯特电动势+三大过电势（欧姆、传质、活化），每个都能被参数拿捏得死死的。

---

先搞懂基础模型结构

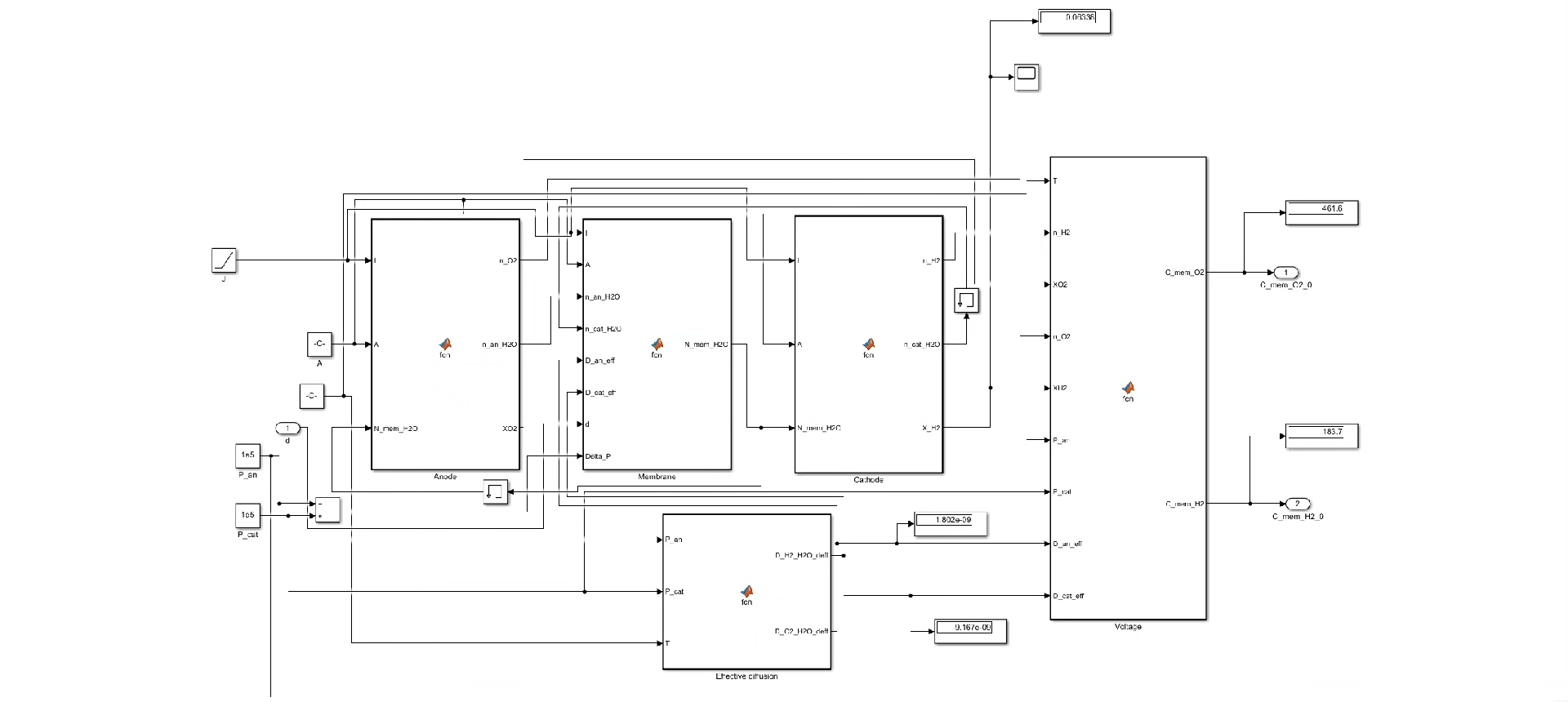

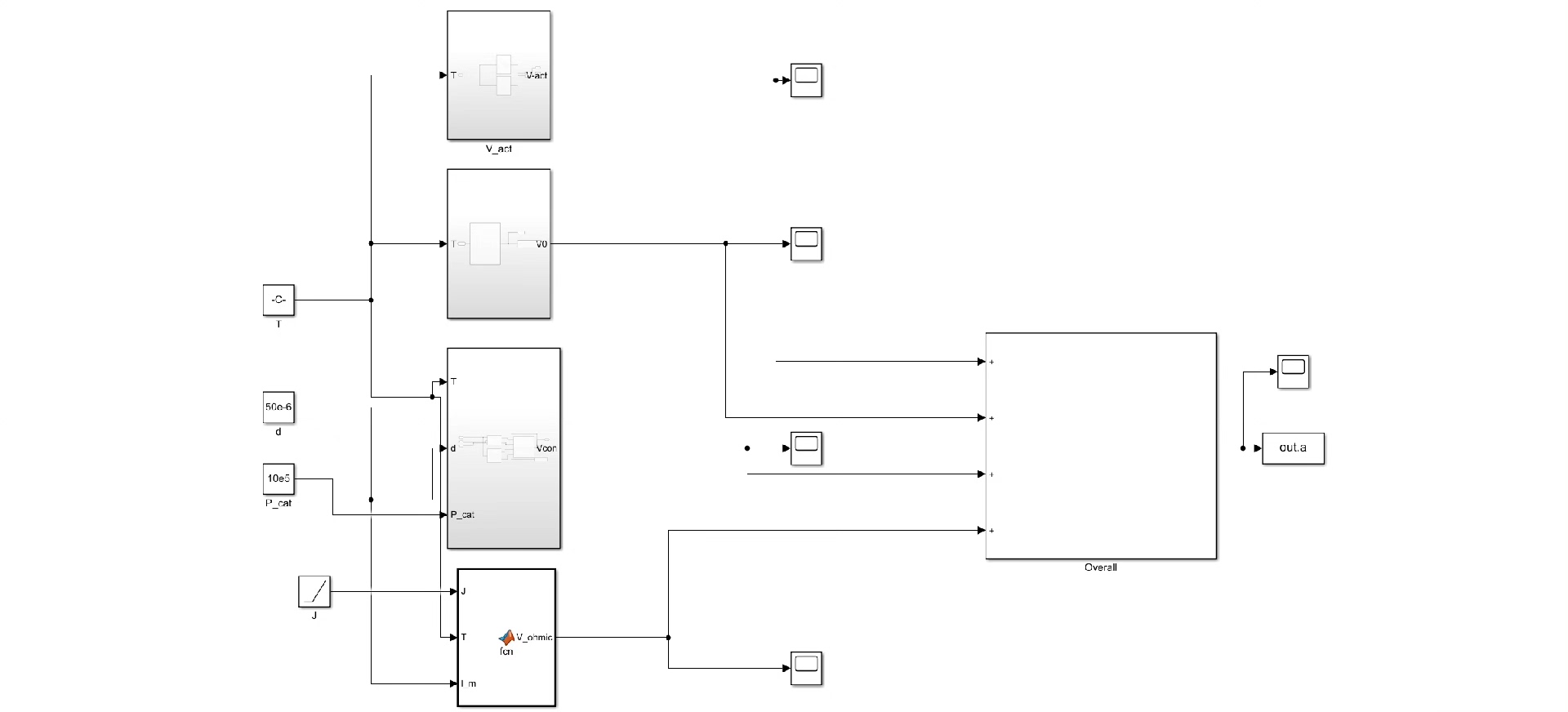

Simulink里最核心的模块就是电压计算器。直接上伪代码版方程：

V_cell = E_nernst + V_ohm + V_act + V_con;

这四个分量分别对应热力学基础（能斯特）、导电损耗、反应门槛和物质输送瓶颈。接下来逐个击破。

---

能斯特电动势：温度说了算

能斯特公式看起来吓人，其实就一温度函数：

E_nernst = 1.23 - 0.9e-3*(T - 298);  % T是电解温度(K)

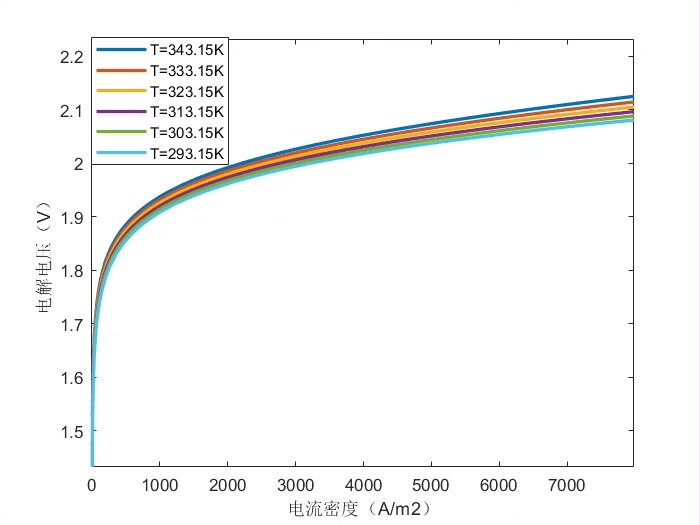

在模型里改温度参数试试，每升高10℃电压降约9mV。不过注意实际运行时温度会影响其他参数，这个后面会联动。

---

欧姆过电势：导电玄学

PEM电解槽Simulink模型，得出I-V曲线图，通过调参可以分析各参数对电解电压的影响。 包括能斯特电动势，欧姆过电势，传质损失过电势，活化过电势。

质子交换膜的电阻是重灾区。模型里通常用这个分段函数：

if current_density < 2  % A/cm²
    R_membrane = 0.15 * thickness / (0.0001*T);
else
    R_membrane = (0.15 + 0.02*(current_density-2)) * thickness / (0.0001*T);
end

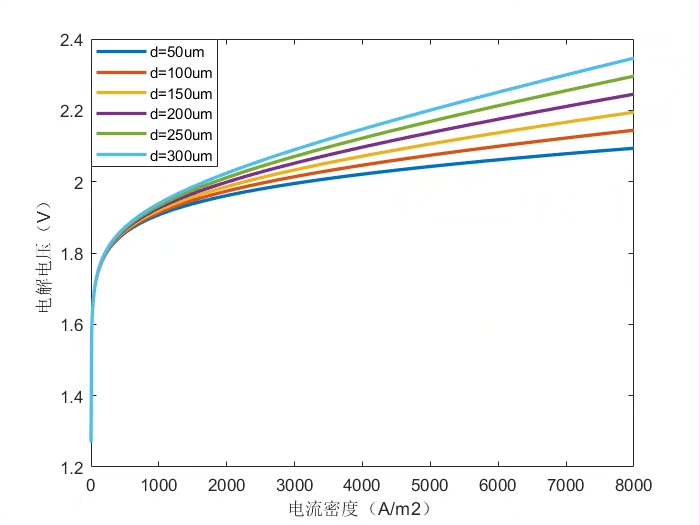

重点看thickness参数，膜厚度从0.2mm加到0.3mm，200mA/cm²工况下电压直接飙升200mV。但别无脑减薄——太薄的膜会导致气体渗透率暴增。

---

活化过电势：催化剂的尊严

这里藏着最魔性的巴特勒-沃尔默方程，Simulink里一般是简化版：

V_act = (R*T)/(alpha*F) * asinh(current_density/(2*j0));

j0（交换电流密度）是核心参数。实验室级催化剂能把j0做到0.1A/cm²，而工业级可能只有0.01。把这个参数翻倍，100mA/cm²时的活化损耗直接砍半，但小心别超出材料实际性能。

---

传质过电势：气体堵车现场

当电流密度高到气体来不及扩散时：

V_con = (R*T)/(4*F) * log(1 + current_density/(j_lim^0.7));

jlim（极限电流密度）决定翻车阈值。流道设计差的电解槽jlim可能只有1A/cm²，优化流场后能冲到3A/cm²以上。模型里把这个参数从1.5调到2.0，2A/cm²工况电压立降8%。

---

调参实战技巧

1. 先固定温度调膜厚度，找到欧姆损耗甜蜜点
2. 用扫频模式跑电流密度0-3A/cm²，观察曲线拐点
3. 联动修改催化剂活性和极限电流，防止顾此失彼
4. 最终验证时打开温度反馈循环，避免静态参数失真

贴个参数扫描脚本的核心段：

for j0 = [0.01, 0.05, 0.1]
    simOut = sim('PEM_Model','Parameter','j0','Value',j0);
    plot(simOut.I.Data, simOut.V.Data); hold on;
end
legend('垃圾催化剂','工业级','实验室级');

---

别掉进仿真陷阱

见过有人把活化损耗调成负值——肯定是alpha（传递系数）设到大于1了。记住物理边界：

• 交换电流密度不可能超过1A/cm²量级
• 膜厚下限受机械强度限制（通常>50μm）
• 温度超过90℃可能触发膜脱水效应

下次被仿真结果坑的时候，记得回来看看这几条红线。模型可以随便浪，现实可是会掀桌子的。
