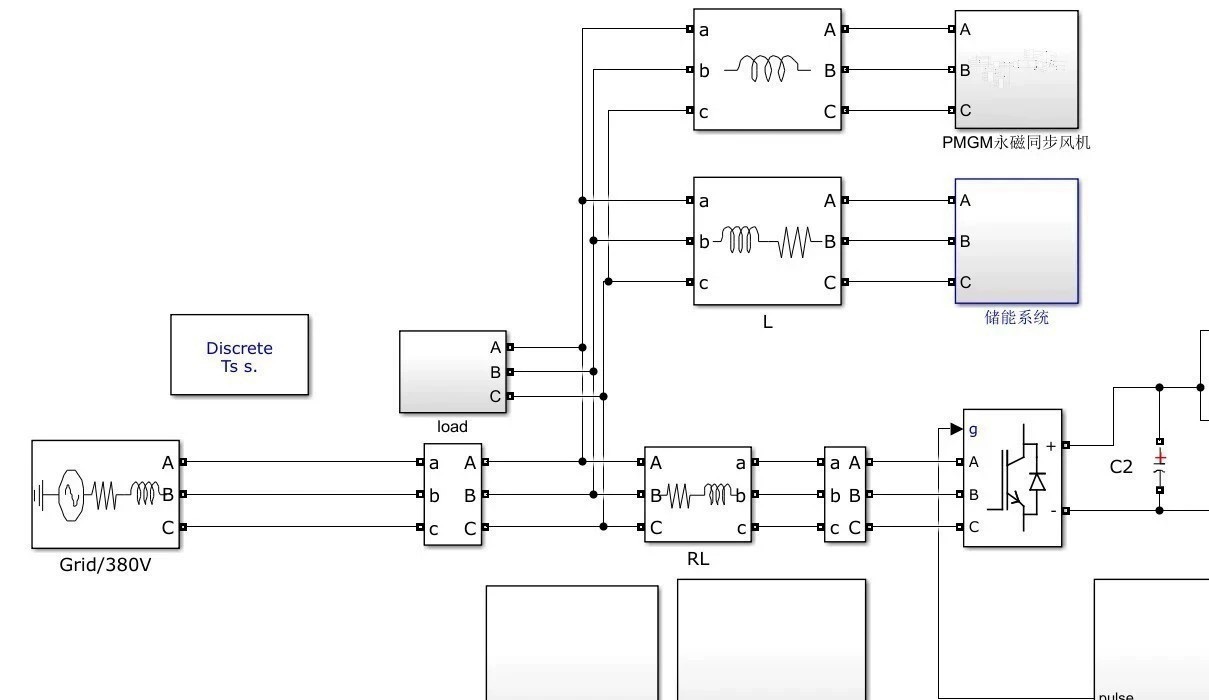

在当今能源转型的大背景下，风光储并网微电网系统成为研究热点。这种系统将太阳能、风能等可再生能源与储能装置相结合，有效解决了可再生能源间歇性和波动性的问题，为实现稳定可靠的电力供应提供了可能。今天咱们就聊聊三机并联风光混合储能并网系统的Matlab仿真。

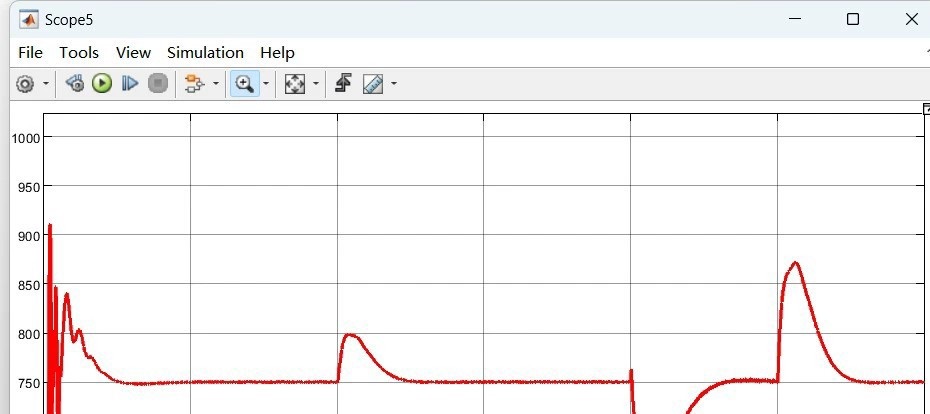

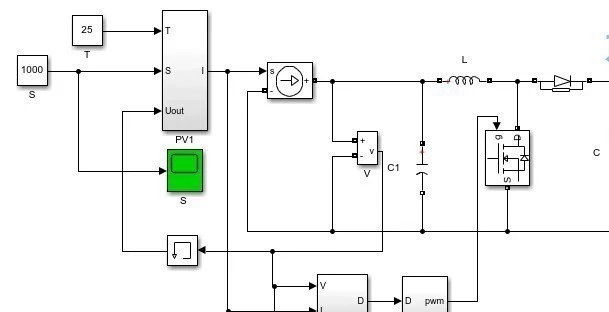

光伏电池模型与MPPT

光伏电池是光伏发电系统的核心组件。在Matlab中，我们可以通过建立精确的光伏电池模型来模拟其输出特性。一般来说，光伏电池的输出电流可以用以下公式表示：

\[ I = I{ph} - I0\left(e^{\frac{q(V + IRs)}{AkT}} - 1\right) - \frac{V + IRs}{R_{sh}} \]

其中，\(I{ph}\)是光生电流，\(I0\)是反向饱和电流，\(q\)是电子电荷量，\(V\)是光伏电池端电压，\(Rs\)是串联电阻，\(A\)是二极管理想因子，\(k\)是玻尔兹曼常数，\(T\)是温度，\(R{sh}\)是并联电阻。

为了让光伏电池始终工作在最大功率点附近，就需要用到最大功率点跟踪（MPPT）技术。常见的MPPT算法有扰动观察法、电导增量法等。以扰动观察法为例，代码实现如下：

% 初始化参数
P_old = 0;
dP = 0;
dV = 0.01; % 电压扰动步长
while true
    V = V + dV; % 扰动电压
    I = calculatePVCurrent(V); % 根据光伏电池模型计算电流
    P = V * I;
    dP = P - P_old;
    if dP > 0
        % 如果功率增加，继续沿相同方向扰动
        if dV > 0
            dV = dV + 0.01;
        else
            dV = dV - 0.01;
        end
    else
        % 如果功率减小，改变扰动方向
        dV = -dV;
    end
    P_old = P;
end

在这段代码中，通过不断扰动光伏电池的端电压，比较扰动前后的功率变化，从而使光伏电池始终向最大功率点靠近。

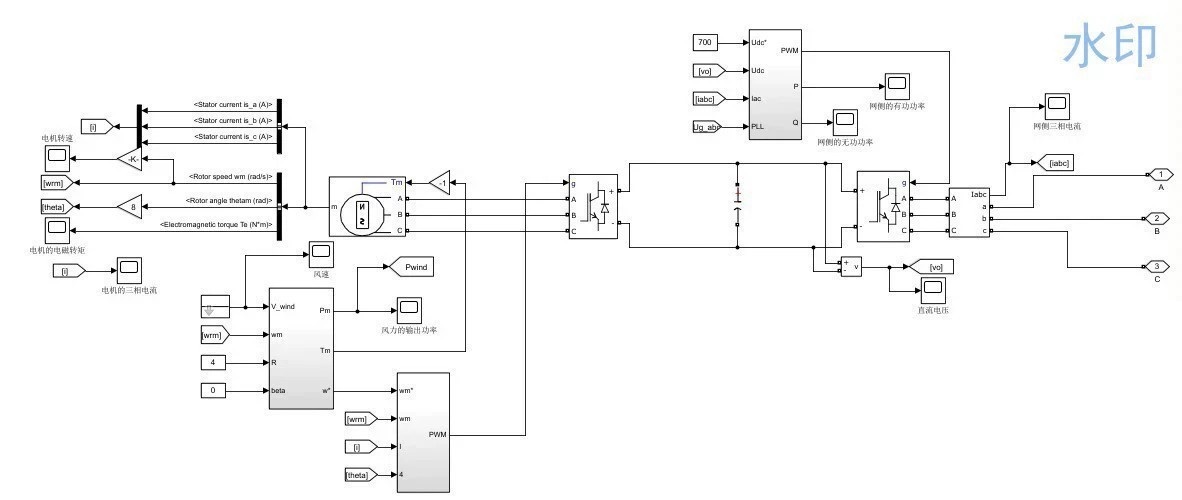

永磁同步风机与风机MPPT

永磁同步风机是风力发电系统的关键设备。其数学模型较为复杂，涉及到电机的电磁关系、运动方程等。在Matlab中，可以利用Simulink搭建永磁同步风机的模型。

三机并联风光混合储能并网系统Matlab仿真 风光储并网 风光储微电网系统 风光储系统 光伏电池模型 光伏mppt 永磁同步风机 风机mppt 混合储能，超级电容 电压电流控制 PQ控制 波形正确，结构完整 有参考文献看倒数第三张图

风机的最大功率点跟踪也是提高风能利用效率的关键。风机的输出功率与风速和桨距角等因素有关，其最大功率点可以通过调节桨距角和风机转速来实现。

% 假设已知风速v，根据贝兹理论计算最大功率
rho = 1.225; % 空气密度
R = 50; % 风机叶片半径
Cp_max = 0.48; % 最大风能利用系数
lambda_opt = 8; % 最佳叶尖速比
omega_opt = lambda_opt * v / R; % 最佳转速
P_max = 0.5 * rho * pi * R^2 * Cp_max * v^3;

这段代码根据已知风速，计算出风机在最佳运行状态下的转速和最大功率。在实际系统中，需要实时测量风速，并通过控制系统调节风机转速，以跟踪最大功率点。

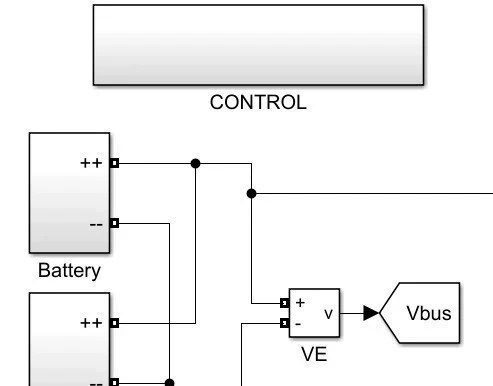

混合储能 - 超级电容

混合储能系统结合了不同储能装置的优点，能够更好地应对功率波动。超级电容作为一种快速响应的储能设备，在风光混合储能系统中发挥着重要作用。

在Matlab中，可以建立超级电容的等效电路模型，比如采用RC串联模型。通过控制超级电容的充放电电流，来平抑功率波动。

% 超级电容模型参数
C = 1000; % 电容值
R = 0.1; % 等效串联电阻
V_c = 0; % 初始电压
I_c = 0; % 初始电流
dt = 0.001; % 时间步长
for t = 0:dt:10
    % 根据功率需求计算充放电电流
    P_demand = calculatePowerDemand();
    if P_demand > 0
        I_c = (P_demand / V_c) - (V_c / R);
    else
        I_c = P_demand / V_c;
    end
    V_c = V_c + (I_c / C) * dt;
end

这段代码模拟了超级电容在不同功率需求下的充放电过程，通过调整电流来维持超级电容的电压在合理范围内。

电压电流控制与PQ控制

在风光储并网系统中，电压电流控制和PQ控制是保证系统稳定运行和电能质量的重要手段。

电压电流控制通常采用PI控制器，通过调节逆变器的输出电压和电流，使其满足电网的要求。PQ控制则是根据电网的需求，控制分布式电源输出的有功功率和无功功率。

% PI控制器参数
Kp = 0.5;
Ki = 0.1;
error_sum = 0;
setpoint = 1; % 电压或功率设定值
for k = 1:length(data)
    measured_value = data(k);
    error = setpoint - measured_value;
    error_sum = error_sum + error;
    control_signal = Kp * error + Ki * error_sum;
    % 根据控制信号调节逆变器等设备
    adjustDevice(control_signal);
end

这段简单的PI控制代码，通过不断计算设定值与测量值的误差，并进行积分和比例运算，输出控制信号来调节系统设备，以达到稳定电压或功率的目的。

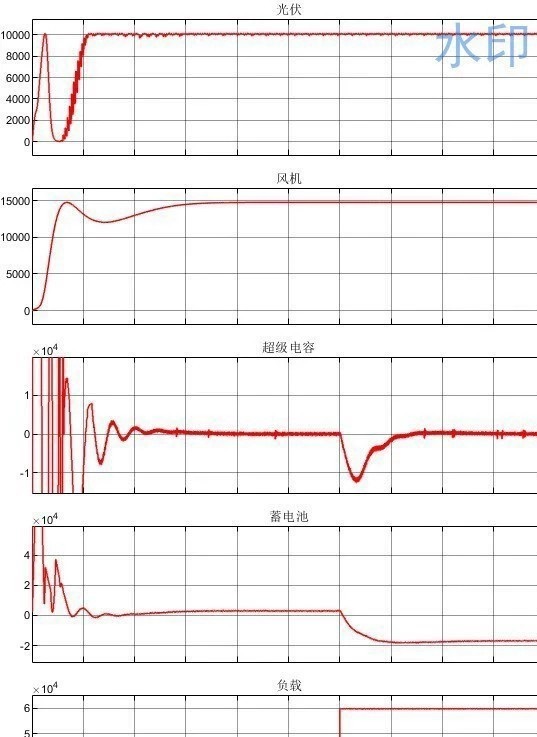

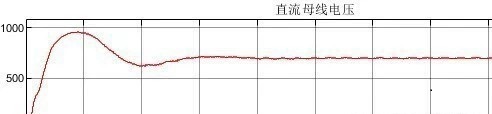

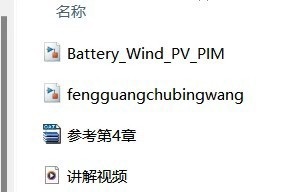

通过Matlab对三机并联风光混合储能并网系统进行仿真，可以全面分析系统的性能，确保波形正确、结构完整。在实际研究中，还需要参考众多文献资料，不断优化系统设计，像倒数第三张图所展示的参考文献那样，站在巨人的肩膀上，推动风光储并网技术的不断发展。
