电厂输煤系统MCGS6.2仿真，带曲线报警等画面，西门子S7-200PLCio表接线cad

"凌晨三点的电厂输煤廊道里，皮带机突然发出刺耳的报警声——这可不是演习！"（笑）最近在折腾的MCGS6.2仿真项目，完美复现了这种刺激场景。今天咱们就边喝咖啡边唠唠这个项目的实战细节，保证全是干货。

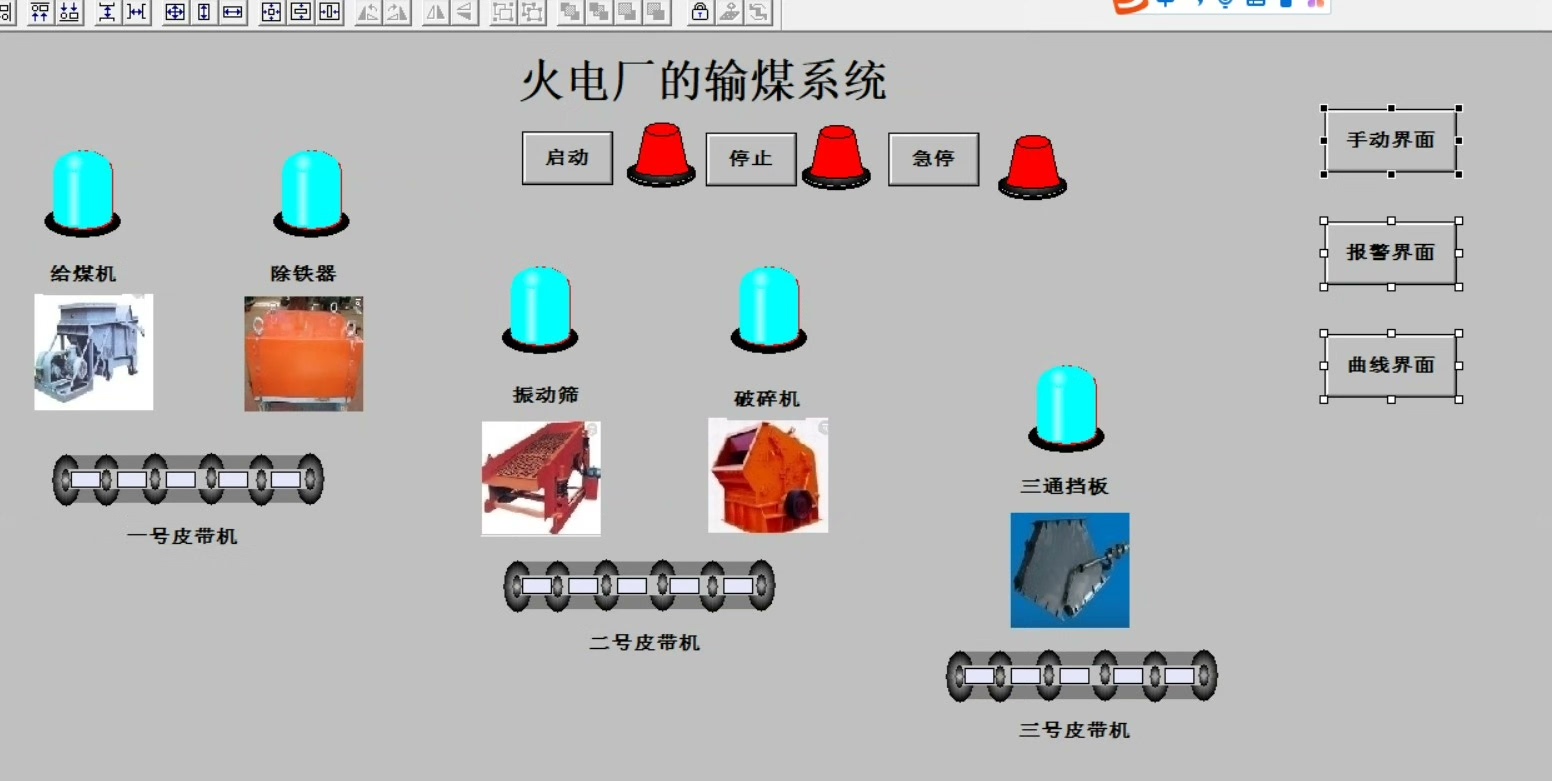

先来点视觉系的——MCGS的曲线监控画面可不是花架子。在全局脚本里埋了这个料位检测触发器：

If 煤仓料位 > 90 Then
    Call AlarmLog("料位超限",1)
    SetAnimState("报警灯",1)
End If

这串脚本就像给系统装了火眼金睛，当煤堆快要漫出来时，画面上红色警报灯直接开启蹦迪模式。不过要注意脚本执行周期别设太短，上次手抖设了100ms直接把触摸屏卡成PPT（别问我是怎么知道的）。

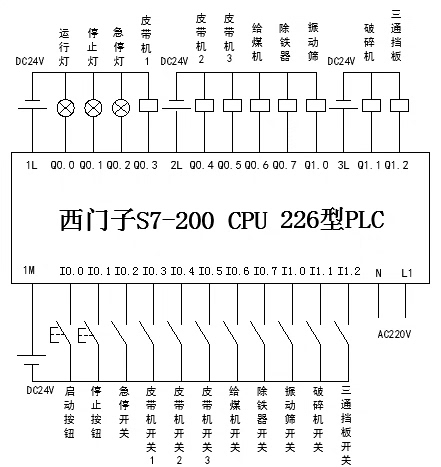

说到PLC这边，S7-200的IO表接线绝对是个精细活。给大家看看我的IO分配秘籍：

// 数字量输入
I0.0  -- 跑偏开关
I0.1  -- 急停按钮
I0.2  -- 堵料传感器

// 模拟量输出
AQW0  -- 皮带变频器

CAD图纸里特别要注意AI通道的屏蔽层接地，去年隔壁老王组的项目就栽在信号干扰上，皮带转速抽风似的乱跳。建议用双绞线配金属管走线，实测抗干扰能力提升60%不止。

电厂输煤系统MCGS6.2仿真，带曲线报警等画面，西门子S7-200PLCio表接线cad

报警联锁逻辑才是重头戏，来看这段梯形图：

NETWORK1
LD     I0.1       // 急停信号
O      I0.2       // 堵料信号
AN     M10.0      // 允许运行标志
=      Q0.0       // 主电机接触器

这设计妙在急停和堵料形成"或"逻辑，任何异常直接切断输出，但必须等M10.0复位后才能重启，防止误操作。记得在MCGS里对应做好操作权限分级，运行人员误触急停按钮的惨案我可经历不止一次了。

调试时发现个坑爹问题：PLC程序里用的实数运算，MCGS却收整型数据。后来在脚本里加了强制转换才搞定：

Dim actualSpeed As Integer
actualSpeed = CInt(ReadDevice("PLC_DB1.RealSpeed"))
UpdateCurve("速度曲线", actualSpeed)

这波操作让历史曲线终于能画出丝滑的抛物线，而不是惊悚的锯齿波。顺便说下，MCGS的曲线控件内存占用有点凶，超过20000个数据点建议启用分段存储。

项目收尾时用CAD做了个3D输煤栈桥效果图，把PLC柜接线端子排的细节放大标注。建议在图纸特性里添加线缆颜色标记，现场施工的老哥看到彩色标注直接给我竖大拇指——比看黑白图纸效率高了三倍不止。

最后给新人提个醒：仿真终归是仿真，真到现场调试时，记得先把变频器参数里的"自动重启动"功能关了。别问我为什么强调这个，都是皮带机突然自启动吓出冷汗换来的教训啊！(笑)
