西门子S7-200PLC和昆仑通泰MCGS触摸屏控制步进伺服电机控制程序 可以实现步进电机的正转、反转控制，相对和绝对位置运动，电机复位找原点功能,显示电机的当前位置

直接上干货！今天咱们聊聊用西门子S7-200 PLC搭配昆仑通泰MCGS触摸屏控制步进伺服电机的实战经验。这个方案在自动化产线定位控制中特别实用，尤其是需要精准定位的送料机构。

硬件接线先整明白

PLC的Q0.0接脉冲信号，Q0.1接方向信号，这两个输出口必须接对。伺服驱动器的CN1端口里，PP/NP接脉冲信号，DIR接方向信号，记得要给驱动器的控制电源单独供电。急停开关必须接入PLC的I0.0，安全回路不能马虎。

PLC程序核心代码（STL语言）：

// 原点回归程序段
LD     SM0.1
MOVB   16#0D, SMB67  // 设置PTO控制字节
MOVW   +500, SMW168  // 初始脉冲频率500Hz
MOVD   500000, SMD172 // 总脉冲数50万（根据实际调整）

// 手动正转触发
LD     M0.0         // 触摸屏正转按钮
PLS    M0.0, 0      // 边沿触发
MOVW   +2000, SMW168 // 运行频率2000Hz
MOVD   10000, SMD172 // 发送1万脉冲
PLS    Q0.0, 0      // 启动脉冲输出

这段代码的精髓在PLS指令的使用，边沿触发确保每次按钮按下只执行一次动作。注意SMB67这个特殊寄存器的配置，16#0D对应的二进制是00001101，分别代表启用PTO、单段操作、时间基准微秒等参数。

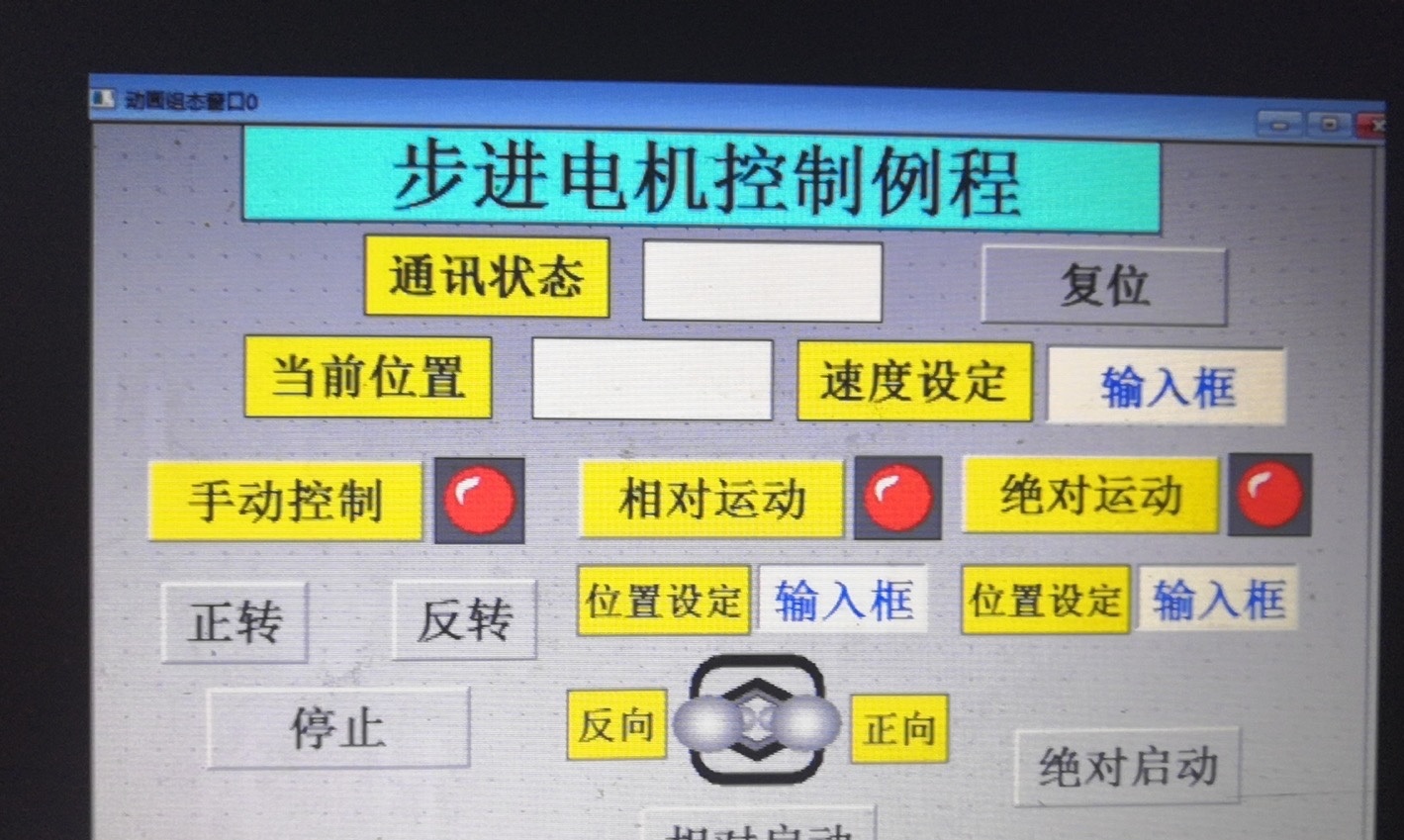

触摸屏关键配置：

在MCGS组态软件里，需要做这几个关键对象：

1. 数值输入框关联VD200（目标位置）
2. 指示灯关联V0.1（原点信号）
3. 多状态按钮设置M0.0-M0.2（正/反转/复位）
4. 曲线显示元件绑定VD210（实时位置）

重点说下绝对定位的实现逻辑：

// 绝对位置计算
LD     M0.3         // 绝对运动启动信号
ITD    VD200, VD204 // 将设定值转双整型
MOVD   VD204, VD208 // 存储目标位置
-D     VD210, VD208 // 计算相对脉冲数
MOVD   VD208, SMD172 // 设定脉冲总量
PLS    Q0.0, 0      // 执行定位

这里用了双整型运算避免数据溢出，VD210是实时更新的当前位置寄存器，每次执行前都要做差值计算。

调试踩坑记录：

1. 遇到过伺服电机抖动问题，后来发现是PTO脉冲输出的加减速没设置，在SMB167里加了16#A0参数搞定
2. MCGS触摸屏数据刷新延迟，把VD210的采集周期从默认1秒改成200ms后流畅了
3. 原点传感器信号要做滤波处理，在PLC程序里加了10ms延时确认，避免误触发

最后说个实用技巧：在伺服驱动参数里把脉冲分频比设为10000 pulse/rev的话，PLC发送的脉冲数直接对应机械位置毫米值，省去换算麻烦。比如要移动150mm，直接发15000个脉冲就行，现场调试效率直接翻倍。

这个方案目前已经在包装机送料机构稳定运行两年多，单轴控制精度能到±0.1mm，关键是成本比用专用运动控制器低一半还多。下次有机会再聊聊怎么用这个架构做多轴插补，那才是真功夫！
