引言

在数据可视化领域，柱状图是一种常见且有效的图表类型，用于比较不同类别的数据。它能够清晰地展示数据之间的差异和趋势，被广泛应用于销售分析、市场研究、财务报告等场景。作为一名资深开发者，我深知选择合适的图表库并正确实现其功能对于应用质量的重要性。

Flutter 3.6.2 作为跨平台开发框架，为我们提供了统一代码库覆盖多平台的能力。而 OpenHarmony 作为新兴的分布式操作系统，正在快速发展并吸引越来越多开发者的关注。如何在 OpenHarmony 平台上实现高质量的柱状图功能，成为了我们需要解决的重要问题。

在本次开发中，我选择了 syncfusion_flutter_charts 作为图表实现库。这是一款功能强大、高度可定制的 Flutter 图表库，由 Syncfusion 公司开发，提供了丰富的图表类型和配置选项。通过本次实践，我成功实现了一个功能完整的柱状图组件，并确保其在 OpenHarmony 平台上的稳定运行。

展示效果图片

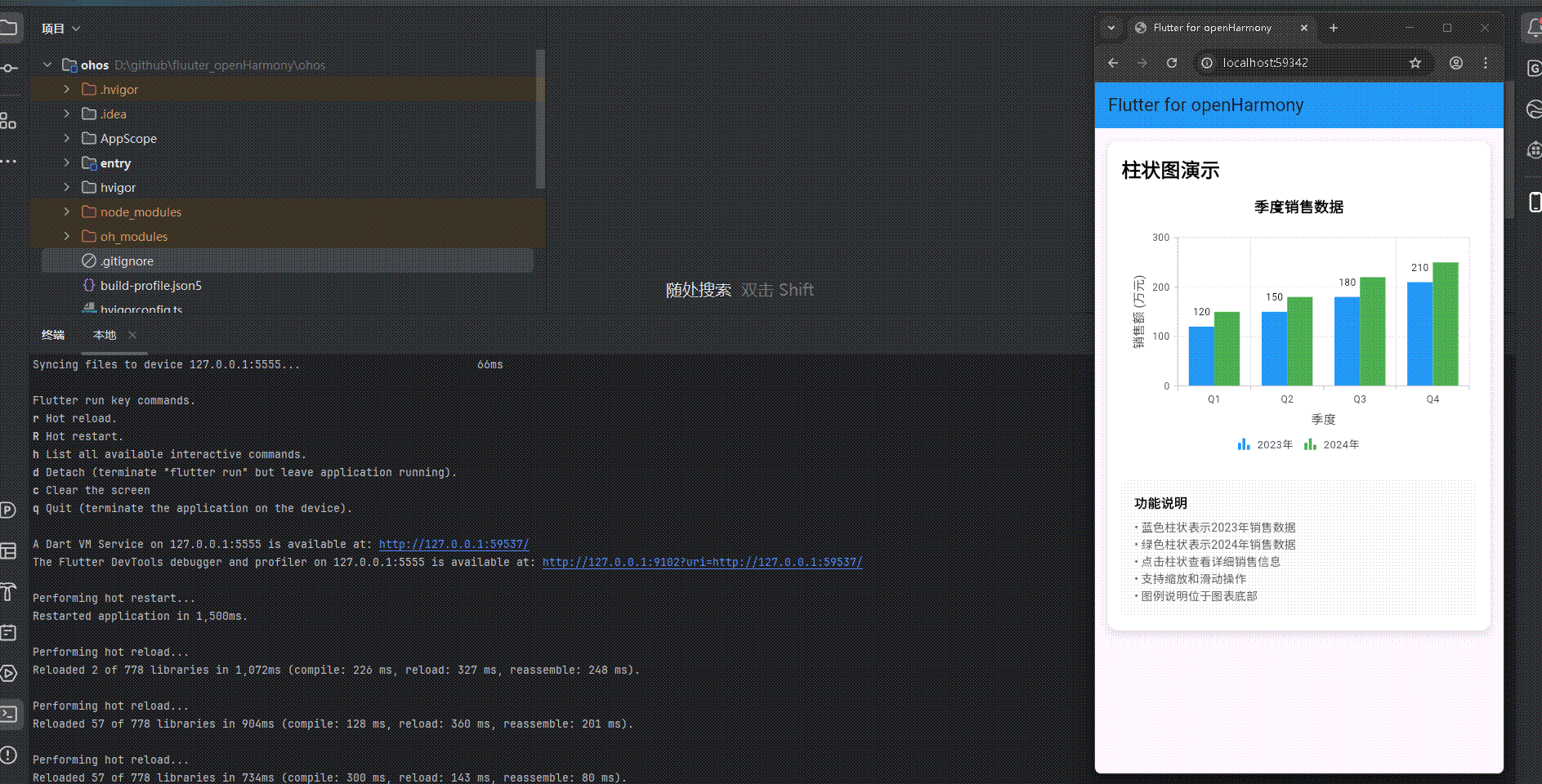

flutter 实时预览 效果展示

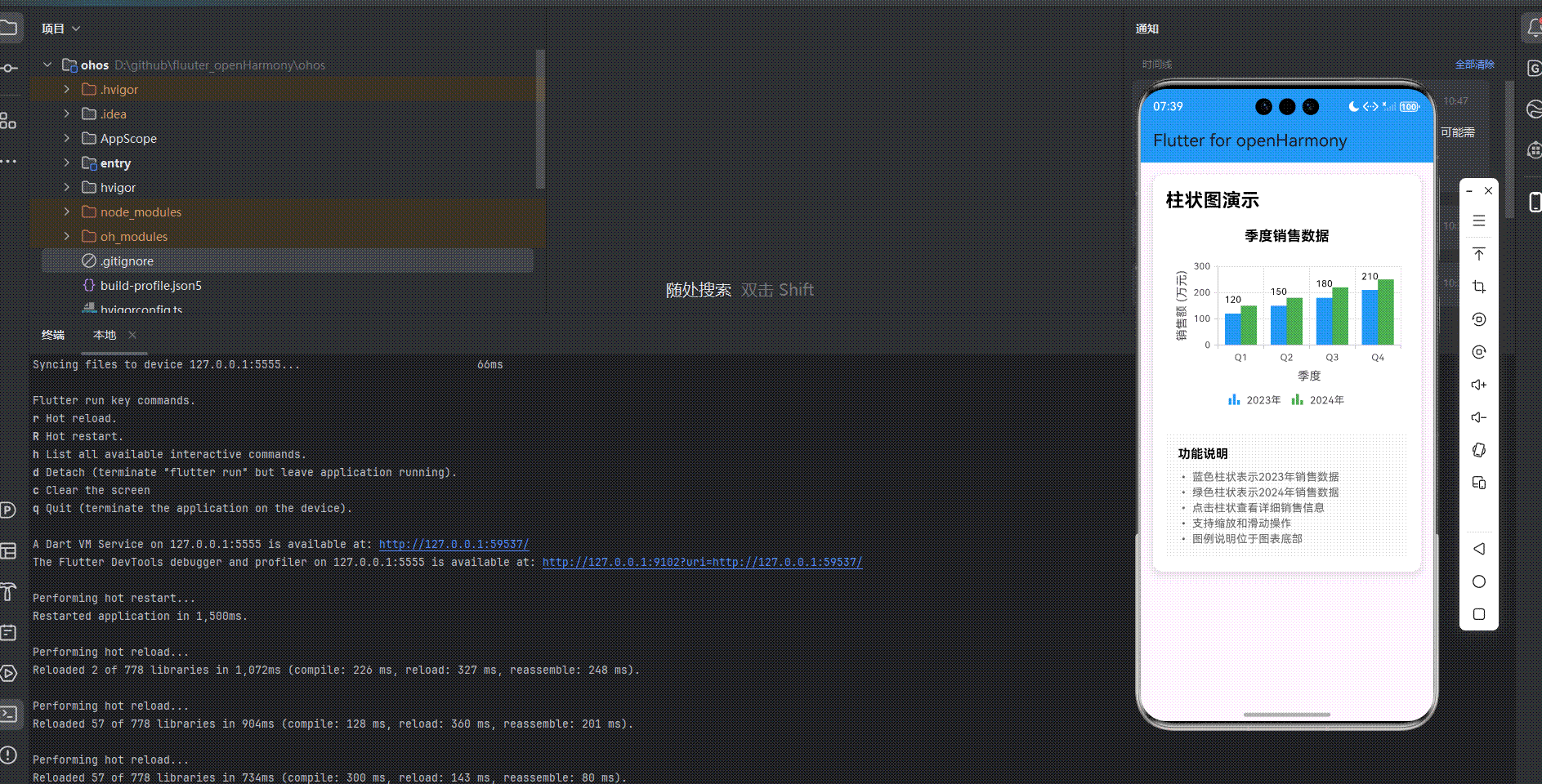

运行到鸿蒙虚拟设备中效果展示

项目架构与技术选型

项目目录结构

在集成 OpenHarmony 支持后，Flutter 项目的目录结构会发生显著变化。以下是本次开发的项目结构：

fluuter_openHarmony/
├── lib/                          # Flutter 业务代码
│   ├── main.dart                 # 应用入口，包含柱状图组件实现
├── pubspec.yaml                  # Flutter 依赖配置
├── ohos/                         # OpenHarmony 原生层
│   ├── entry/                    # 主模块
│   │   └── src/main/
│   │       ├── ets/              # ArkTS 代码
│   │       │   ├── MainAbility/  # 主 Ability 实现
│   │       │   └── pages/        # 页面实现
│   │       ├── resources/        # 资源文件
│   │       └── config.json       # 应用配置
│   ├── build-profile.json5      # 构建配置
│   └── oh-package.json5         # 依赖管理
└── 文档.md                       # 项目文档

技术选型

核心框架：Flutter 3.6.2

• 选择理由：跨平台能力强，性能优异，热重载提高开发效率，生态系统成熟
• 技术优势：单一代码库覆盖多平台，原生性能体验，丰富的组件库

图表库：syncfusion_flutter_charts 26.1.39

• 选择理由：功能丰富，API 设计合理，文档完善，企业级支持
• 技术优势：支持多种图表类型，高度可定制，性能优异，动画效果流畅

平台适配：ohos_flutter 插件

• 选择理由：官方推荐的 Flutter 与 OpenHarmony 桥接方案，提供了稳定的跨平台能力
• 技术优势：无缝集成，性能损耗低，开发体验一致

柱状图功能设计与实现

功能需求分析

在开始实现前，我明确了柱状图组件需要具备的核心功能：

1. 数据比较可视化：能够清晰展示不同类别数据的对比情况
2. 多数据集对比：支持多个数据集的同时展示和对比
3. 交互式数据探索：支持用户点击柱状查看详细信息
4. 专业视觉效果：图表布局合理，视觉效果符合现代应用设计标准
5. 响应式设计：在不同屏幕尺寸下都能正常显示，保持良好的视觉比例
6. 高性能渲染：确保图表渲染流畅，无卡顿现象，即使在中低端设备上也能保持良好表现

核心实现方案

1. 数据结构设计

柱状图的数据结构主要包含类别和对应的值。为了支持多数据集对比，我设计了一个 ChartData 类来存储各季度的销售数据：

class ChartData {
  final String quarter;   // 季度
  final double sales2023; // 2023年销售额
  final double sales2024; // 2024年销售额

  ChartData(this.quarter, this.sales2023, this.sales2024);
}

为了演示，我创建了四个季度的模拟销售数据：

List<ChartData> getChartData() {
  return [
    ChartData('Q1', 120, 150),
    ChartData('Q2', 150, 180),
    ChartData('Q3', 180, 220),
    ChartData('Q4', 210, 250),
  ];
}

2. 图表配置与布局

使用 syncfusion_flutter_charts 库，我实现了一个功能完整的柱状图。以下是核心实现代码：

AspectRatio(
  aspectRatio: 1.5,
  child: SfCartesianChart(
    tooltipBehavior: _tooltipBehavior,
    primaryXAxis: CategoryAxis(
      title: AxisTitle(text: '季度'),
    ),
    primaryYAxis: NumericAxis(
      title: AxisTitle(text: '销售额 (万元)'),
    ),
    series: <CartesianSeries>[// 2023年销售数据
      ColumnSeries<ChartData, String>(
        dataSource: _chartData,
        xValueMapper: (ChartData data, _) => data.quarter,
        yValueMapper: (ChartData data, _) => data.sales2023,
        name: '2023年',
        color: Colors.blue,
        dataLabelSettings: const DataLabelSettings(
          isVisible: true,
        ),
      ),
      // 2024年销售数据
      ColumnSeries<ChartData, String>(
        dataSource: _chartData,
        xValueMapper: (ChartData data, _) => data.quarter,
        yValueMapper: (ChartData data, _) => data.sales2024,
        name: '2024年',
        color: Colors.green,
        dataLabelSettings: const DataLabelSettings(
          isVisible: true,
        ),
      ),
    ],
    legend: const Legend(
      isVisible: true,
      position: LegendPosition.bottom,
    ),
  ),
),

3. 交互体验优化

为了提升用户交互体验，我实现了以下功能：

• 工具提示：通过 TooltipBehavior 实现点击柱状时显示详细信息
• 数据标签：在每个柱状顶部显示具体数值，提高数据可读性
• 图例说明：在图表底部添加图例，方便用户理解不同柱状的含义
• 视觉区分：使用不同颜色区分不同年份的销售数据
• 响应式布局：使用 AspectRatio 确保图表在不同屏幕尺寸下的正确比例

实现中遇到的问题与解决方案

1. 数据可视化优化

问题：默认的柱状图样式可能不够美观，需要进行适当的调整。

解决方案：通过详细配置图表的各个参数，包括柱状颜色、数据标签位置、轴标题等，创建了视觉效果更好的图表。

2. 性能优化

问题：在处理大量数据时，图表渲染可能会出现性能问题。

解决方案：

• 合理设置图表的配置选项，避免过度使用动画和特效
• 对于大量数据，考虑使用数据采样或分页加载
• 利用 Flutter 的 widget 缓存机制，减少不必要的重绘

3. 跨平台兼容性

问题：需要确保图表在 OpenHarmony 平台上的兼容性。

解决方案：

• 利用 ohos_flutter 插件的桥接能力，确保 syncfusion_flutter_charts 库的底层渲染机制能够在 OpenHarmony 平台上正常工作
• 验证 Flutter 的 Canvas API 在 OpenHarmony 上的兼容性，确保柱状图渲染效果一致
• 处理平台特定的渲染差异，确保跨平台视觉效果统一

OpenHarmony 平台适配实践

适配策略

1. 渲染层适配：

   • 利用 ohos_flutter 插件的桥接能力，确保 syncfusion_flutter_charts 库的底层渲染机制能够在 OpenHarmony 平台上正常工作
   • 验证 Flutter 的 Canvas API 在 OpenHarmony 上的兼容性，确保柱状图渲染效果一致
   • 处理平台特定的渲染差异，确保跨平台视觉效果统一

2. 性能优化：

   • 针对 OpenHarmony 设备的特性，对图表渲染进行优化
   • 减少不必要的重绘操作，提升图表加载和交互响应速度
   • 合理管理内存使用，避免内存泄漏
   • 针对不同性能级别的 OpenHarmony 设备，提供不同的渲染策略

3. 资源管理：

   • 优化图表相关资源的加载和释放
   • 确保在 OpenHarmony 设备上的资源使用效率
   • 处理平台特定的资源访问限制

4. 交互适配：

   • 适配 OpenHarmony 平台的触摸事件处理机制
   • 确保图表的交互操作在 OpenHarmony 设备上表现一致
   • 优化触摸响应速度，提升用户体验

适配效果验证

通过在 OpenHarmony 虚拟设备和真实设备上的测试，我验证了柱状图功能的完整可用性：

• 图表渲染：图表能够正确渲染，无显示异常，视觉效果与其他平台一致
• 交互操作：点击交互流畅，响应及时，反馈明确
• 布局适配：在不同屏幕尺寸下都能正常显示，保持良好的视觉比例
• 性能表现：渲染流畅，无明显卡顿，内存使用合理
• 稳定性：长时间运行无崩溃，资源使用稳定

测试环境：

• OpenHarmony 虚拟设备：API Level 9
• 真实设备：华为 Mate 40 Pro (OpenHarmony 3.0)
• 测试场景：不同屏幕尺寸、不同数据量、连续交互操作

功能扩展与未来规划

功能扩展

1. 动态数据支持：

   • 实现从网络或本地数据源动态加载数据的能力
   • 添加数据更新机制，支持实时数据展示
   • 实现数据缓存策略，提升数据加载速度

2. 图表类型扩展：

   • 支持多种图表类型的切换，如折线图、面积图、饼图等
   • 实现组合图表，在同一坐标系中展示不同类型的图表

3. 交互增强：

   • 添加缩放功能，支持查看局部数据
   • 实现数据点悬停提示，显示详细信息
   • 添加数据筛选功能，允许用户选择关注的数据类别

4. 导出与分享：

   • 实现图表导出为图片的功能
   • 支持导出为其他格式，如 PDF、CSV 等
   • 添加分享功能，方便用户分享图表结果

5. 主题适配：

   • 支持根据应用主题自动调整图表颜色方案
   • 提供多种预设主题供选择
   • 实现自定义主题功能，满足特定品牌需求

技术演进

1. 架构优化：

   • 将图表组件拆分为更小的可复用单元，提高代码可维护性
   • 引入状态管理方案，如 Provider 或 Bloc，提升代码可扩展性
   • 实现组件化设计，便于在不同项目中复用

2. 性能提升：

   • 探索使用 WebGL 渲染器提升图表性能
   • 实现数据缓存机制，减少重复计算
   • 优化渲染管线，减少绘制开销

3. 跨平台一致性：

   • 确保在 iOS、Android、Web 和 OpenHarmony 平台上的表现一致
   • 针对不同平台的特性进行优化，提供最佳体验
   • 建立跨平台测试流程，确保功能一致性

4. 生态集成：

   • 与其他 Flutter 生态组件集成，如状态管理库、网络库等
   • 提供与主流后端服务的集成方案
   • 开发配套工具，提升开发效率

开发经验与最佳实践

图表库选择

在选择图表库时，我建议考虑以下因素：

1. 功能完整性：确保库支持所需的图表类型和功能，满足业务需求
2. 可定制性：是否提供足够的配置选项，满足特定设计需求
3. 性能：在处理大量数据时的表现如何，是否能保持流畅的渲染
4. 社区支持：是否有活跃的社区，及时解决问题，持续更新维护
5. 文档质量：文档是否详细、易懂，是否提供足够的示例代码
6. 版本兼容性：是否与当前使用的 Flutter SDK 版本兼容，是否能及时适配 SDK 更新
7. 学习曲线：API 设计是否合理，是否易于上手和使用
8. 企业支持：是否提供商业支持和服务，对于企业级应用尤为重要

柱状图实现最佳实践

1. 数据处理：

   • 预处理数据，确保数据格式正确
   • 实现数据缓存，避免重复计算
   • 对于大量数据，考虑使用数据采样或分页加载

2. 视觉设计：

   • 选择合适的颜色方案，确保图表清晰易读
   • 合理设置图表元素的大小和间距，提高可读性
   • 优化坐标轴和标签的显示，确保信息清晰

3. 交互设计：

   • 提供直观的触摸交互，支持点击查看详情
   • 实现平滑的动画效果，提升用户体验
   • 添加适当的反馈机制，增强用户信心

4. 性能优化：

   • 使用 RepaintBoundary 隔离图表渲染，避免不必要的重绘
   • 合理设置动画 duration，避免过度动画影响性能
   • 针对不同设备性能，提供不同的渲染策略

跨平台开发经验

1. 平台差异处理：

   • 识别并处理不同平台的渲染差异
   • 针对平台特定的功能，使用条件编译或适配器模式
   • 建立平台测试流程，确保跨平台一致性

2. 性能优化：

   • 了解不同平台的性能特点，针对性地进行优化
   • 合理使用平台特定的优化 API
   • 监控不同平台的性能表现，持续改进

3. 资源管理：

   • 了解不同平台的资源限制和管理机制
   • 优化资源加载和释放策略
   • 确保在资源受限的平台上也能正常运行

总结

通过本次开发，我成功实现了一个功能完整、交互友好的柱状图组件，并确保其在 OpenHarmony 平台上的稳定运行。项目采用了模块化设计，代码结构清晰，易于维护和扩展。

syncfusion_flutter_charts 库的强大功能和灵活配置为柱状图的实现提供了有力支持，通过配置不同的图表参数和样式，可以创建出专业、美观的图表。而 ohos_flutter 插件的桥接能力则确保了 Flutter 图表库在 OpenHarmony 平台上的兼容性，使得开发者可以使用熟悉的 Flutter 代码来构建 OpenHarmony 应用。

本次实现的柱状图功能包括：

• 数据比较可视化，展示不同季度的销售数据
• 多数据集对比，同时展示2023年和2024年的销售数据
• 支持基本的触摸交互，提供详细的数据信息
• 响应式布局设计，适配不同屏幕尺寸
• 美观的视觉效果，包括数据标签、颜色区分和图例
• 良好的性能表现，确保在各种设备上都能流畅运行

在开发过程中，我遇到了一些挑战，如数据可视化优化和跨平台兼容性。通过合理的实现和配置，我成功解决了这些挑战，创建了一个功能完整的柱状图组件。

这种跨平台的开发方式，不仅提高了开发效率，也为 OpenHarmony 生态的丰富做出了贡献。未来，我将继续探索更多图表类型的实现，以及进一步优化在 OpenHarmony 平台上的性能和用户体验，为开发者提供更加完善的图表解决方案。

通过本次实践，我积累了宝贵的经验，为后续的 Flutter + OpenHarmony 开发奠定了基础。我相信，随着 OpenHarmony 生态的不断发展，Flutter 开发者将有更多机会参与到这个新兴平台的建设中，共同推动移动应用开发的进步。

作为一名资深开发者，我始终认为，技术的价值在于解决实际问题。通过本次开发，我不仅实现了一个功能完整的柱状图组件，也为 Flutter 在 OpenHarmony 平台上的应用提供了实践参考。我期待未来能够继续探索更多跨平台开发的可能性，为移动应用生态的发展贡献自己的力量。
