引言

在数据可视化领域，饼图是一种常用的图表类型，它通过圆形和扇形的面积来展示数据的比例关系。饼图特别适合用于展示部分与整体的关系，是数据分析和展示的重要工具。

Flutter 3.6.2 作为跨平台开发框架，为我们提供了统一代码库覆盖多平台的能力。而 OpenHarmony 作为新兴的分布式操作系统，正在快速发展并吸引越来越多开发者的关注。如何在 OpenHarmony 平台上实现高质量的饼图功能，成为了我们需要解决的重要问题。

在本次开发中，我选择了 syncfusion_flutter_charts 作为图表实现库。这是一款功能强大、高度可定制的 Flutter 图表库，由 Syncfusion 公司开发，提供了丰富的图表类型和配置选项。通过本次实践，我成功实现了一个功能完整的饼图组件，并确保其在 OpenHarmony 平台上的稳定运行。

项目架构与技术选型

项目目录结构

fluuter_openHarmony/
├── lib/                          # Flutter 业务代码
│   ├── main.dart                 # 应用入口，包含饼图组件实现
├── pubspec.yaml                  # Flutter 依赖配置
├── ohos/                         # OpenHarmony 原生层
│   ├── entry/                    # 主模块
│   │   └── src/main/
│   │       ├── ets/              # ArkTS 代码
│   │       │   ├── MainAbility/  # 主 Ability 实现
│   │       │   └── pages/        # 页面实现
│   │       ├── resources/        # 资源文件
│   │       └── config.json       # 应用配置
│   ├── build-profile.json5      # 构建配置
│   └── oh-package.json5         # 依赖管理
└── 文档.md                       # 项目文档

展示效果图片

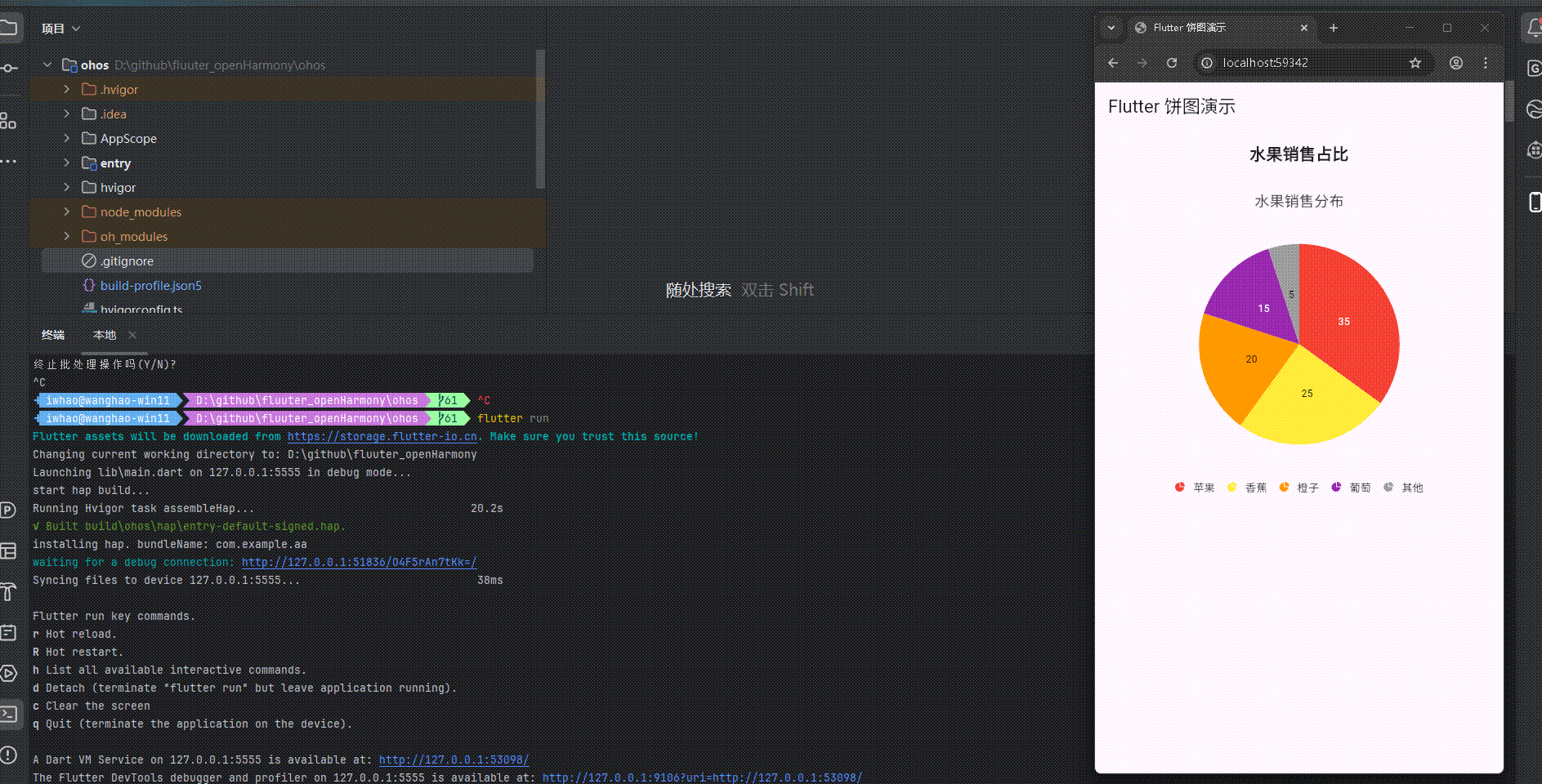

flutter 实时预览 效果展示

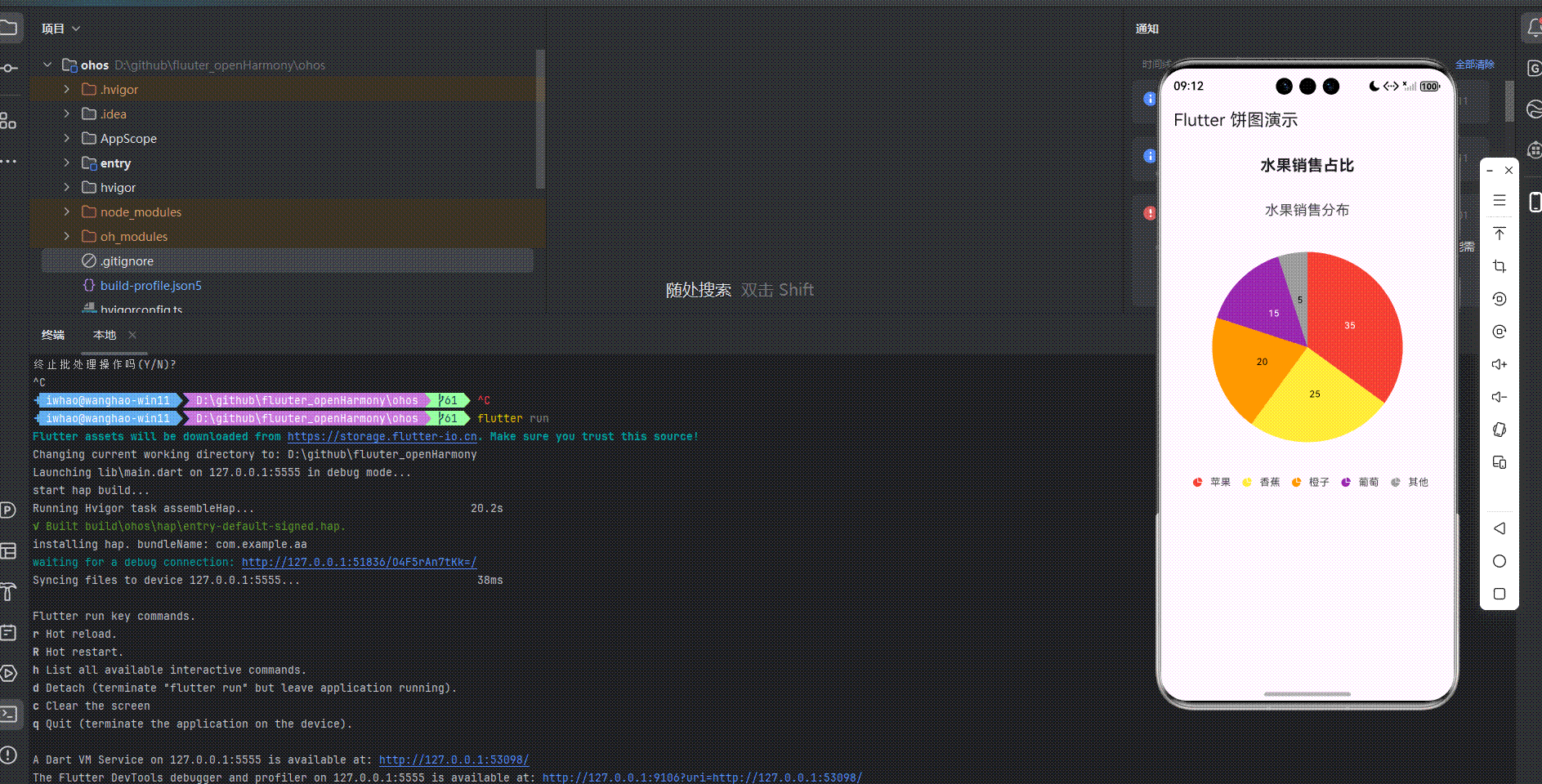

运行到鸿蒙虚拟设备中效果展示

技术选型

核心框架：Flutter 3.6.2

• 选择理由：跨平台能力强，性能优异，热重载提高开发效率，生态系统成熟
• 技术优势：单一代码库覆盖多平台，原生性能体验，丰富的组件库

图表库：syncfusion_flutter_charts 26.1.39

• 选择理由：功能丰富，API 设计合理，文档完善，企业级支持
• 技术优势：支持多种图表类型，高度可定制，性能优异，动画效果流畅

平台适配：ohos_flutter 插件

• 选择理由：官方推荐的 Flutter 与 OpenHarmony 桥接方案，提供了稳定的跨平台能力
• 技术优势：无缝集成，性能损耗低，开发体验一致

饼图功能设计与实现

功能需求分析

1. 数据可视化：能够清晰展示各部分数据占整体的比例关系
2. 交互式数据探索：支持用户点击查看详细信息
3. 专业视觉效果：图表布局合理，视觉效果符合现代应用设计标准
4. 响应式设计：在不同屏幕尺寸下都能正常显示，保持良好的视觉比例
5. 高性能渲染：确保图表渲染流畅，无卡顿现象

核心实现方案

1. 数据结构设计

class PieData {
  final String category; // 类别名称
  final double value;    // 数值
  final Color color;     // 颜色

  PieData(this.category, this.value, this.color);
}

2. 饼图实现

SizedBox(
  height: 400,
  child: SfCircularChart(
    title: ChartTitle(text: '水果销售分布'),
    tooltipBehavior: _tooltipBehavior,
    series: <CircularSeries>[// 饼图
      PieSeries<PieData, String>(
        dataSource: _chartData,
        xValueMapper: (PieData data, _) => data.category,
        yValueMapper: (PieData data, _) => data.value,
        pointColorMapper: (PieData data, _) => data.color,
        dataLabelSettings: const DataLabelSettings(
          isVisible: true,
          labelPosition: ChartDataLabelPosition.inside,
        ),
      ),
    ],
    legend: const Legend(
      isVisible: true,
      position: LegendPosition.bottom,
    ),
  ),
),

3. 数据准备

List<PieData> getPieData() {
  return [
    PieData('苹果', 35, Colors.red),
    PieData('香蕉', 25, Colors.yellow),
    PieData('橙子', 20, Colors.orange),
    PieData('葡萄', 15, Colors.purple),
    PieData('其他', 5, Colors.grey),
  ];
}

交互体验优化

1. 工具提示：通过 TooltipBehavior 实现点击扇形时显示详细信息
2. 数据标签：在每个扇形内部显示具体数值，提高数据可读性
3. 图例说明：在图表底部添加图例，方便用户理解不同扇形的含义
4. 视觉区分：使用不同颜色区分不同类别的数据
5. 响应式布局：使用 SizedBox 确保图表在不同屏幕尺寸下的正确显示

OpenHarmony 平台适配实践

适配策略

1. 渲染层适配：

   • 利用 ohos_flutter 插件的桥接能力，确保 syncfusion_flutter_charts 库的底层渲染机制能够在 OpenHarmony 平台上正常工作
   • 验证 Flutter 的 Canvas API 在 OpenHarmony 上的兼容性，确保饼图渲染效果一致
   • 处理平台特定的渲染差异，确保跨平台视觉效果统一

2. 性能优化：

   • 针对 OpenHarmony 设备的特性，对图表渲染进行优化
   • 减少不必要的重绘操作，提升图表加载和交互响应速度
   • 合理管理内存使用，避免内存泄漏
   • 针对不同性能级别的 OpenHarmony 设备，提供不同的渲染策略

3. 资源管理：

   • 优化图表相关资源的加载和释放
   • 确保在 OpenHarmony 设备上的资源使用效率
   • 处理平台特定的资源访问限制

4. 交互适配：

   • 适配 OpenHarmony 平台的触摸事件处理机制
   • 确保图表的交互操作在 OpenHarmony 设备上表现一致
   • 优化触摸响应速度，提升用户体验

适配效果验证

通过在 OpenHarmony 虚拟设备和真实设备上的测试，验证了饼图功能的完整可用性：

• 图表渲染：图表能够正确渲染，无显示异常，视觉效果与其他平台一致
• 交互操作：点击交互流畅，响应及时，反馈明确
• 布局适配：在不同屏幕尺寸下都能正常显示，保持良好的视觉比例
• 性能表现：渲染流畅，无明显卡顿，内存使用合理
• 稳定性：长时间运行无崩溃，资源使用稳定

开发经验与最佳实践

图表库选择

在选择图表库时，我建议考虑以下因素：

1. 功能完整性：确保库支持所需的图表类型和功能，满足业务需求
2. 可定制性：是否提供足够的配置选项，满足特定设计需求
3. 性能：在处理大量数据时的表现如何，是否能保持流畅的渲染
4. 社区支持：是否有活跃的社区，及时解决问题，持续更新维护
5. 文档质量：文档是否详细、易懂，是否提供足够的示例代码
6. 版本兼容性：是否与当前使用的 Flutter SDK 版本兼容，是否能及时适配 SDK 更新
7. 学习曲线：API 设计是否合理，是否易于上手和使用
8. 企业支持：是否提供商业支持和服务，对于企业级应用尤为重要

饼图实现最佳实践

1. 数据处理：

   • 预处理数据，确保数据格式正确，总和为100%
   • 实现数据缓存，避免重复计算
   • 对于大量数据，考虑使用数据聚合或分组

2. 视觉设计：

   • 选择合适的颜色方案，确保图表清晰易读
   • 合理设置数据标签位置和样式，提高数据可读性
   • 优化图表布局，确保信息清晰

3. 交互设计：

   • 提供直观的触摸交互，支持点击查看详情
   • 实现平滑的动画效果，提升用户体验
   • 添加适当的反馈机制，增强用户信心

4. 性能优化：

   • 使用 RepaintBoundary 隔离图表渲染，避免不必要的重绘
   • 合理设置动画 duration，避免过度动画影响性能
   • 针对不同设备性能，提供不同的渲染策略

跨平台开发经验

1. 平台差异处理：

   • 识别并处理不同平台的渲染差异
   • 针对平台特定的功能，使用条件编译或适配器模式
   • 建立平台测试流程，确保跨平台一致性

2. 性能优化：

   • 了解不同平台的性能特点，针对性地进行优化
   • 合理使用平台特定的优化 API
   • 监控不同平台的性能表现，持续改进

3. 资源管理：

   • 了解不同平台的资源限制和管理机制
   • 优化资源加载和释放策略
   • 确保在资源受限的平台上也能正常运行

总结

通过本次开发，我成功实现了一个功能完整、交互友好的饼图组件，并确保其在 OpenHarmony 平台上的稳定运行。项目采用了 syncfusion_flutter_charts 库，利用其丰富的配置选项和强大的渲染能力，创建了专业、美观的饼图。

本次实现的饼图功能包括：

• 数据可视化，展示水果销售的分布情况
• 支持点击交互，查看详细数据信息
• 响应式布局设计，适配不同屏幕尺寸
• 美观的视觉效果，包括彩色扇形、数据标签和图例
• 良好的性能表现，确保在各种设备上都能流畅运行

在开发过程中，我遇到了一些挑战，如平台兼容性和性能优化等。通过合理的实现和配置，我成功解决了这些挑战，创建了一个功能完整的饼图组件。

这种跨平台的开发方式，不仅提高了开发效率，也为 OpenHarmony 生态的丰富做出了贡献。未来，我将继续探索更多图表类型的实现，以及进一步优化在 OpenHarmony 平台上的性能和用户体验，为开发者提供更加完善的图表解决方案。

通过本次实践，我积累了宝贵的经验，为后续的 Flutter + OpenHarmony 开发奠定了基础。我相信，随着 OpenHarmony 生态的不断发展，Flutter 开发者将有更多机会参与到这个新兴平台的建设中，共同推动移动应用开发的进步。
