目录

一、实验目的

二、实验内容

（一）、PING命令

1、 ping 127.0.0.1：

2、 ping本机IP地址：

3、 ping网关IP地址：

4、 ping外网IP地址，本次实验ping sohu.com :

（二）、TTL与TRACERT命令

（三）、IP数据包分片

三、实验总结

---

一、实验目的

1. 学会使用ping命令检查本机的网络状况；
2. 了解TTL的工作原理，并使用tracert命令进行路由分析;
3. 在实验一MTU理论的基础上设计并验证IP分片。

二、实验内容

（一）、PING命令

通过一系列的ping命令，主要是向特定的目的主机发送ICMP Echo请求报文，即ICMP数据包，可以帮助我们检查网络问题出现于何地或者检验网络运行的情况。

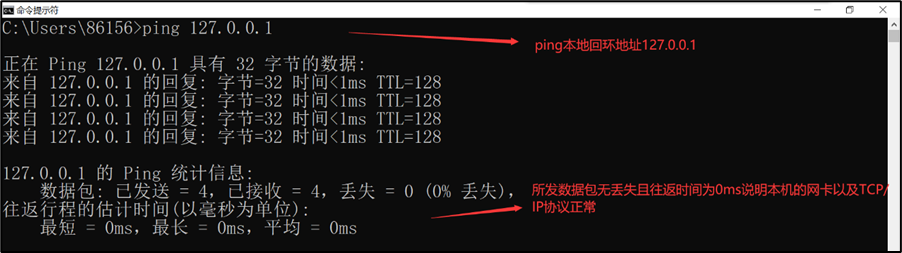

1、 ping 127.0.0.1：

如果测试成功，则表明网卡、TCP/IP协议的安装、IP地址、子网掩码的设置正常。如果测试不成功，就表示TCP/IP的安装或设置存在问题。

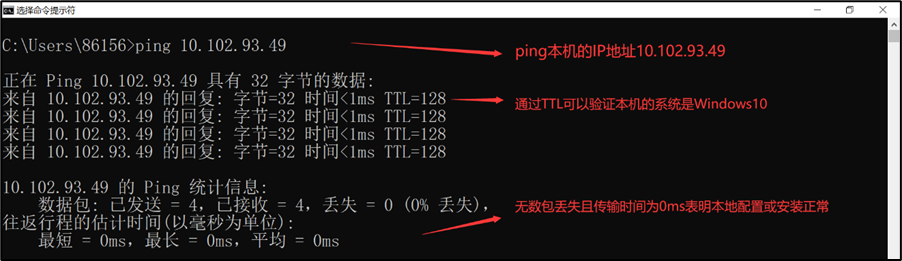

2、 ping本机IP地址：

如果测试不成功，则表示本地配置或安装存在问题，应当对网络设备和通讯介质进行测试、检查并排查。

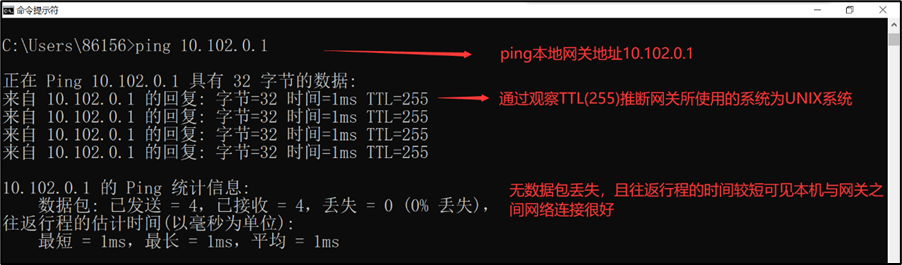

3、 ping网关IP地址：

这个命令如果应答正确，表示局域网中的网关路由器正在运行并能够做出应答。

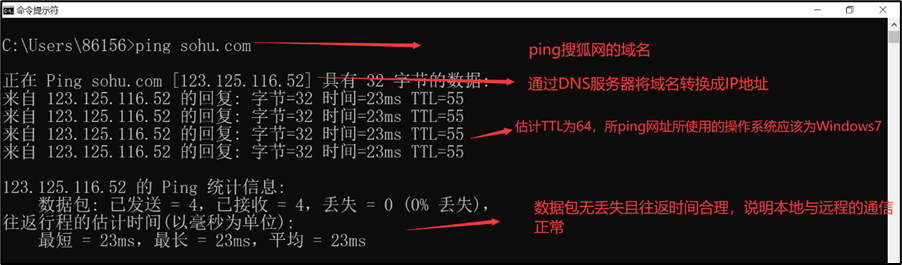

4、 ping外网IP地址，本次实验ping sohu.com :

对此域名执行ping命令，计算机会先通过DNS服务器将域名转化成IP地址。如果这里出现故障，则表示本机的DNS服务器的IP地址配置不正确，或者所访问的DNS服务器出现故障。

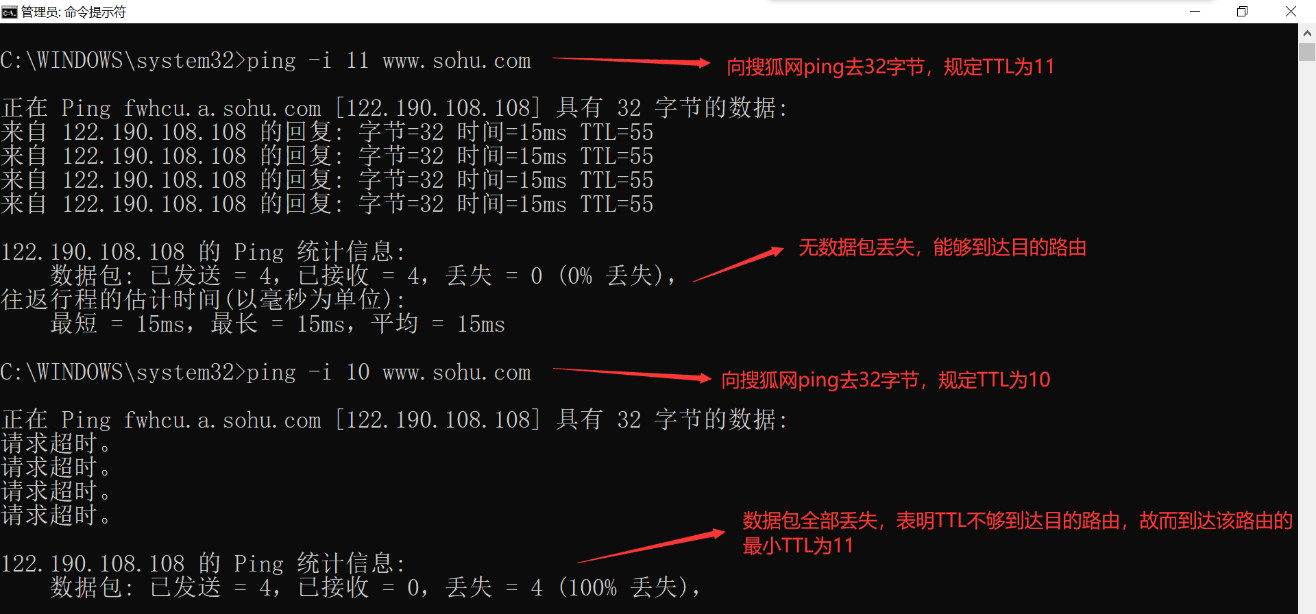

（二）、TTL与TRACERT命令

TTL，是指定数据包被路由器丢弃之前允许通过的网段数量，它是由发送主机设置的，以防止数据包不断在IP互联网络上永不终止地循环。转发IP数据包时，要求路由器至少将TTL减小1，所以我们可以通过剩余TTL简单估计传输路由的个数。

另外，TTL还可以确定自己或对方的操作系统，其中Windows7 为64，Windows10为 128，Unix 为255 (实验结果及详细解释见ping命令截图) 。

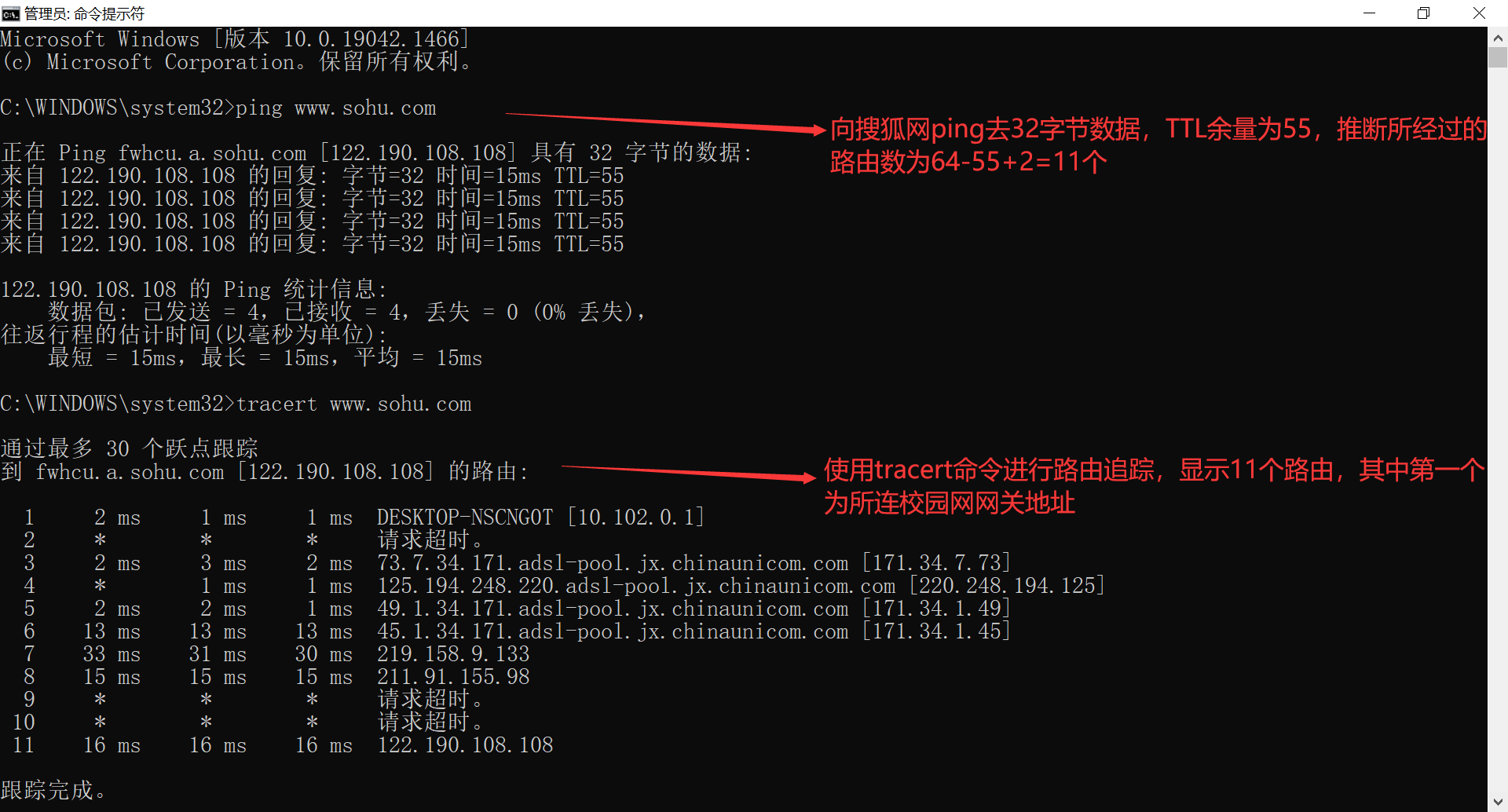

Tracert命令是测量路由情况常使用的命令，可以用来显示传送的数据包从本机到目的主机所经过的路由。

（三）、IP数据包分片

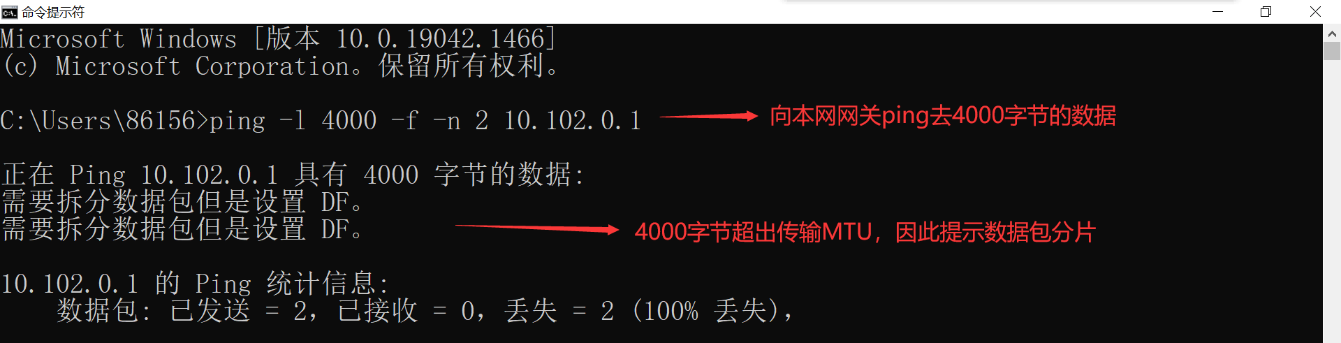

在实验一最大数据传输单元MTU的基础之上，此次进一步分析及解读IP数据包分片。假设要发送一个大小为4000字节的数据包，首先通过理论分析：

对于4000字节的数据包而言，使用ping命令时还需要加上8字节的ICMP报头，又因为以太网数据帧的MTU 1500字节已经包括了20字节的IP报头，故而分片数N=(4000+8)/(1500-20)取整为3，所以需分成三个包：

第一个包大小：1480+20+18=1518字节 (其中18字节为以太网开销)

           分片区间为0~1479；

第二个包大小：1480+20+18=1518字节

           分片区间为1480~2959；

第三个包大小：(4000-1480-1480)+8+20+18 =1086字节(其中8字节为ICMP报头)

           分片区间为2960~3999；

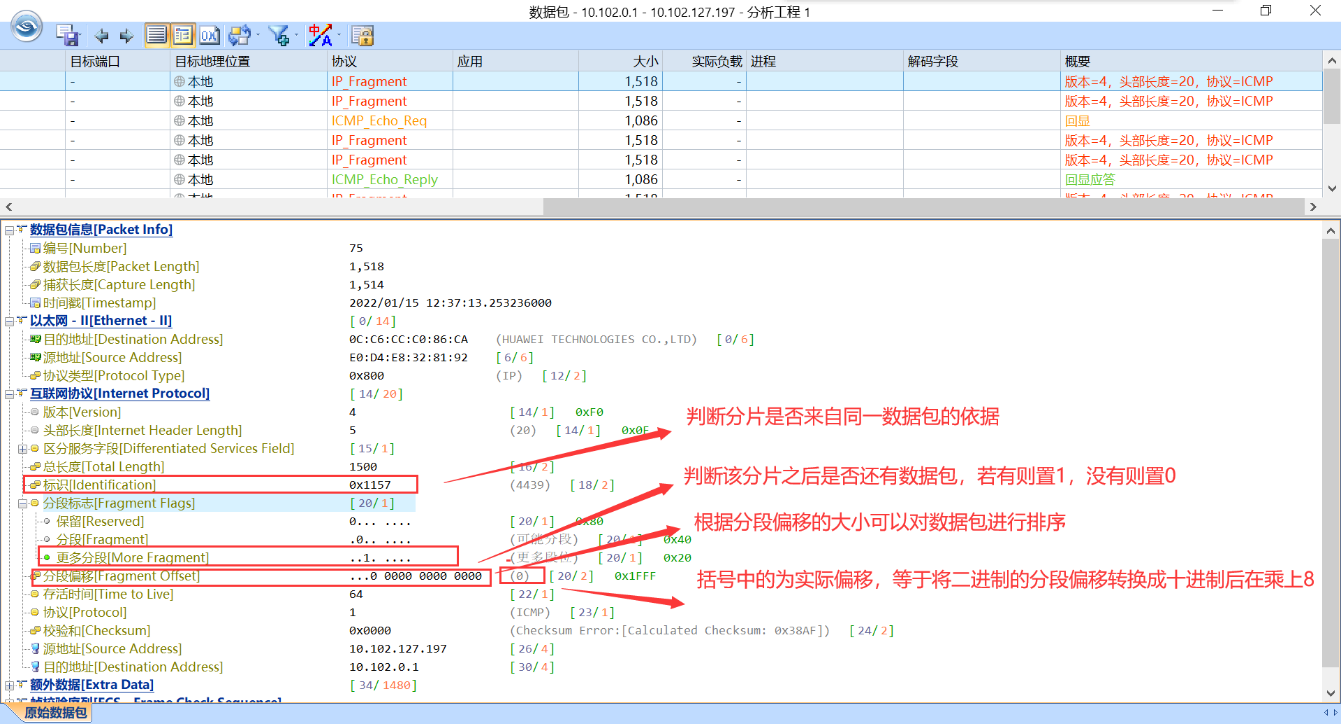

下面通过科来网络分析抓取数据包来验证理论：

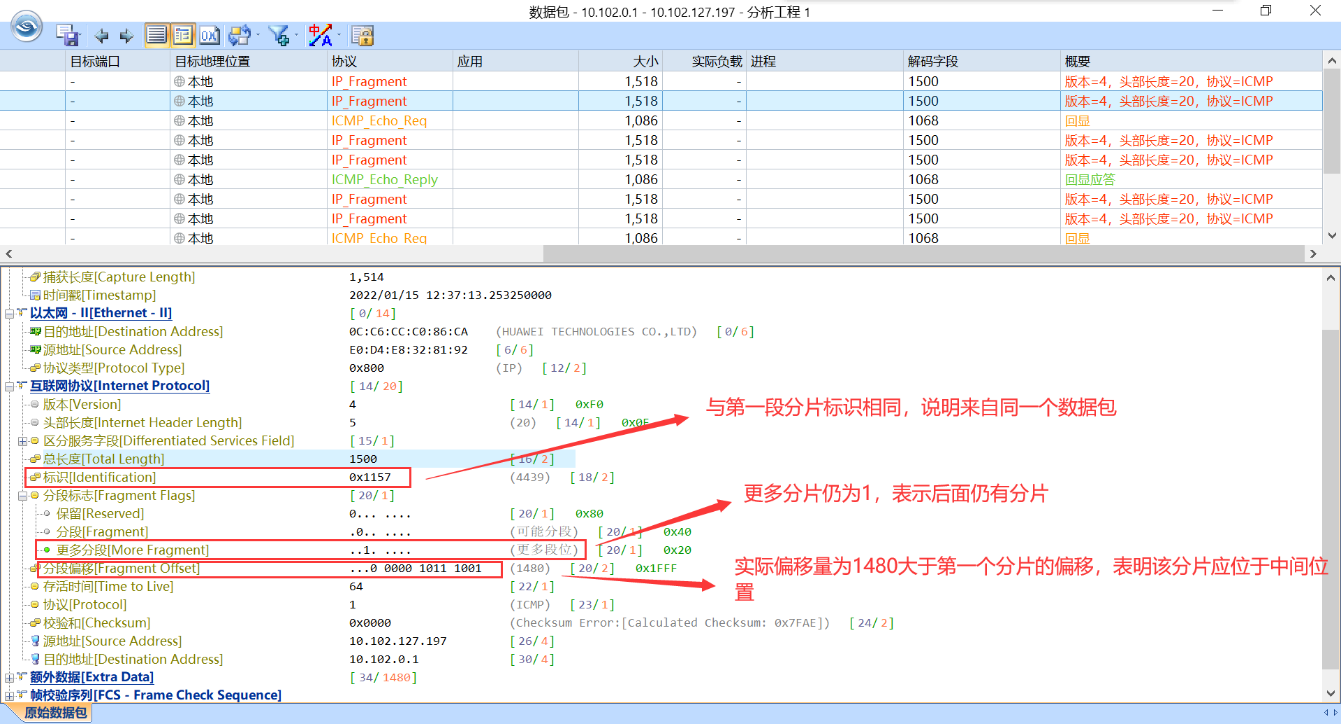

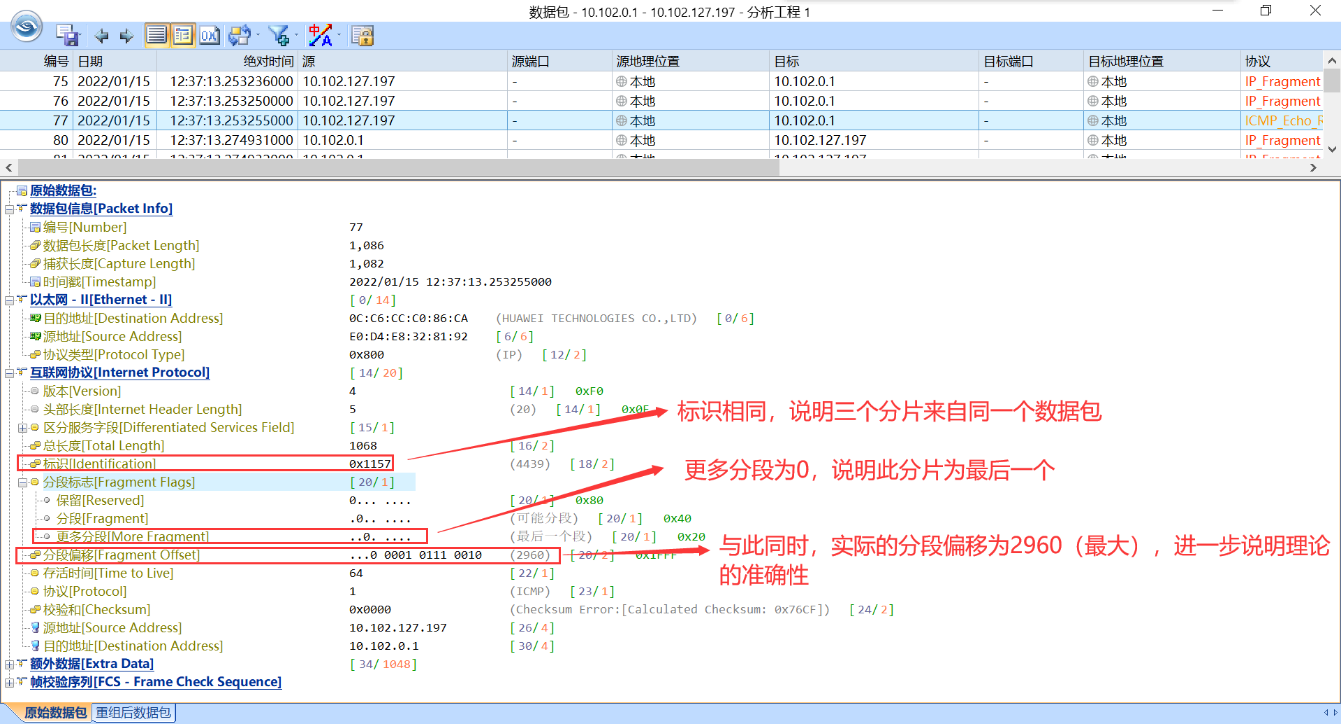

从所抓取的数据包中可以看到，正如之前所计算的，4000字节的数据包被拆成了三个分片，大小分别为1518、1518和1086字节，而且实际的偏移量也和理论相吻合，大小分别为：0-1479、1480-2959和2960-3999字节；

同时，三个分片有着同样的标识0x1157，且可以根据分片位和分段偏移判断分片的先后顺序。

三、实验总结

此次实验最大的收获就是通过合理的理论分析，自己设计了一个大小4000字节的数据包，并结合了科来网络分析软件验证了自己的它将被分成三个包，且数据包的大小也和计算相当吻合。
