实验十四 网络层IP、ICMP协议分析（实验报告）

名称	内容
班级	123030201
学号	1230904XXXX
姓名	段XX
系别	计算机系
实验室	4教209
实验时间	2026/1/7

一、实验名称

实验十四：网络层IP、ICMP协议分析

二、实验目的

1. 全面掌握网络层协议IP的协议规范

2. 分析IP的报文结构和IP分片的执行过程

3. 完成tracert命令分析实验

三、实验内容

1. IP协议分析实验

2. IP数据报分片实验

3. ICMP数据包分析

四、实验过程及结果记录

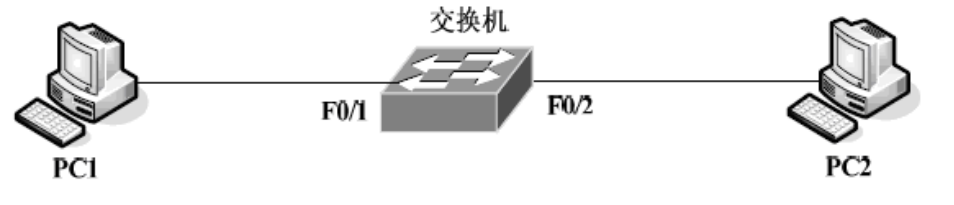

4.1 实验设备与连接

实验设备为1台交换机（命名为Switch）和2台PC机（命名为PC1、PC2），连接方式为交换机通过F0/1端口连接PC1，F0/2端口连接PC2。

4.2 任务1：IP协议分析实验

4.2.1 实验步骤

1. 在PC1和PC2上运行Wireshark截获报文。

2. 在PC1上执行ping www.sina.com.cn命令，目标IP为111.10.42.207。

3. 分析截获的ping数据包，提取IP数据报头格式信息。

4. 查看源IP和目的IP地址，分析其地址类型及编址方法。

4.2.2 实验结果

1.表1：IP协议报文分析表

字段	报文信息	说明
版本	4	Internet Protocol Version 4（IPv4）
头长	20 bytes	IP头部长度为20字节（无选项字段）
服务类型	0x00	DSCP为默认（0），ECN为非ECN传输（0）
总长度	60	整个IP数据报的长度为60字节
标识	0xc42f（50223）	用于分片重组的标识值
标志	0x0000	保留位、不分片位、更多分片位均未设置
片偏移	0	数据报未分片，偏移量为0
生存周期	64	TTL值为64（数据报最多经过64个路由器）
协议	ICMP（1）	上层协议为ICMP（Internet控制消息协议）
校验和	0x0000	IP头部校验和（此处显示未验证）
源地址	10.10.5.31	发送方IP地址
目的地址	111.10.42.207	接收方IP地址

2.截图记录

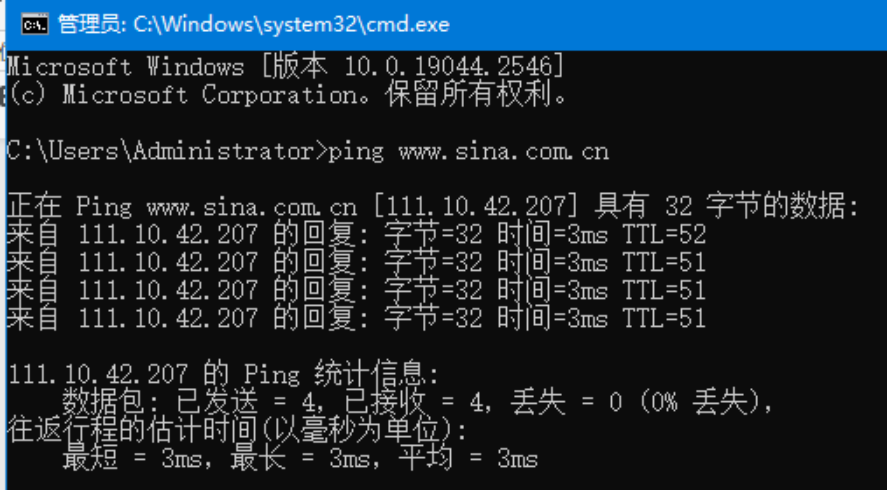

• （1）主机PC1 上执行ping命令目的为PC2：ping www.sina.com cn，截图：

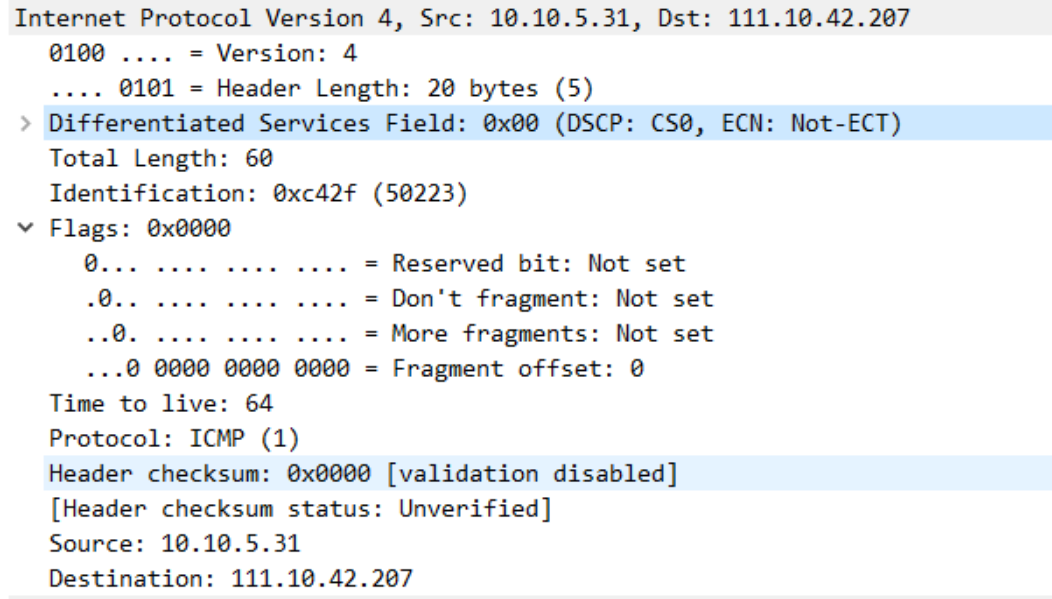

• （2）ping的数据包的截图：


3.地址类型与编址方法分析

• 问题：查看该数据报的源IP地址和目的IP地址，他们分别是哪类地址？体会IP地址的编址方法。

  • （1）源IP地址（10.10.5.31）：A类私有地址。编址规则为A类地址第1位为0，第1字节范围0-127；10.0.0.0-10.255.255.255为A类私有地址段，仅用于内部网络，不直接在公网路由。

  • （2）目的IP地址（111.10.42.207）：A类公有地址。编址规则为第1字节111处于A类地址0-127范围，且不在私有地址段内，是公网合法可路由地址。

  • （3）IP编址核心：“分类+用途划分”，通过首字节范围区分A/B/C等地址类，预留私有地址段用于内网，公有地址用于公网通信，实现网络地址层次化管理与内网/公网隔离。

---

4.3 任务2：IP数据报分片实验

4.3.1 实验步骤

1. 在PC1、PC2上运行Ethereal开始截获报文。

2. 在PC1上执行Ping –l 4200 –n 1 111.10.42.207，发送4200B数据报文。

3. 停止截获，分析分片情况并回答问题。

4. 执行Ping –l 4200 –f 111.10.42.207，测试不允许分片的情况。

4.3.2 实验结果

（1）在PC1、PC2 两台计算机上运行Ethereal，开始截获报文；
（2）在PC1 上执行如下Ping 命令，向主机PC2 发送4200B 的数据报文：
Ping –l 4200 –n 1 PC2的IP地址
停止截获报文，分析截获的报文，回答下列问题：
① 以太网的MTU是_______。

• 以太网的MTU：1500字节。

②对截获的报文分析，将属于同一ICMP请求报文的分片找出来，主机PC1向主机PC2发送的ICMP请求报文分成了_______分片。

• 分片数量：主机PC1发送的ICMP请求报文分成3个分片。

③ 若要让主机PC1向主机PC2发送的数据分为4个分片，则Ping命令中的报文长度应为多大？为什么？

• 4个分片对应的Ping命令报文长度：-l参数设为5920。原因：以太网MTU=1500字节，IP头部占20字节，每个分片最大数据载荷1480字节；4个分片总数据载荷1480×4=5920字节，对应Ping命令的ICMP数据部分长度，核心逻辑是“每个分片载荷≤1480字节”。

1.表2：报文分片信息表

分片序号	标识（Identification）	标志（Flag）	片偏移（Fragment Offset）	数据长度
9036	0xc433（50227）	0x2000	0	1480字节（1500-20）
9037	0xc433（50227）	0x2000	185（1480/8）	1480字节
9038	0xc433（50227）	0x0127	370（2960/8）	1248字节（4200-1480×2）

2.截图记录

• 主机PC1 上执行ping命令目的为PC2：ping -l 4200 -n 1 www.sina.com cn，ping命令执行截图：

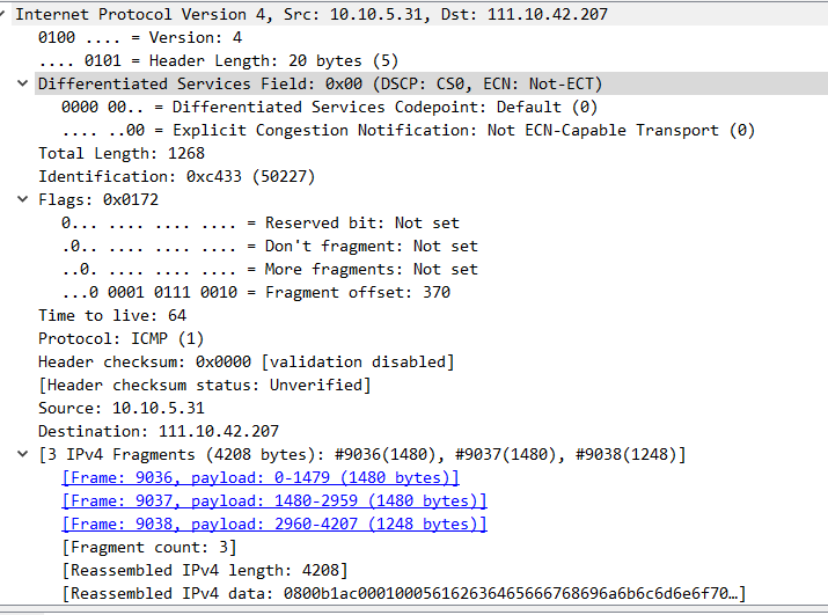

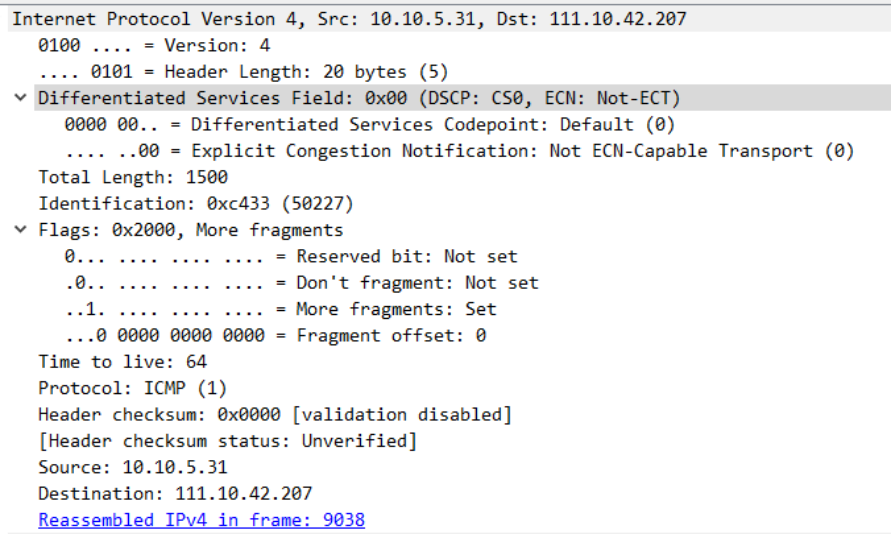

• 分片报文截图1：

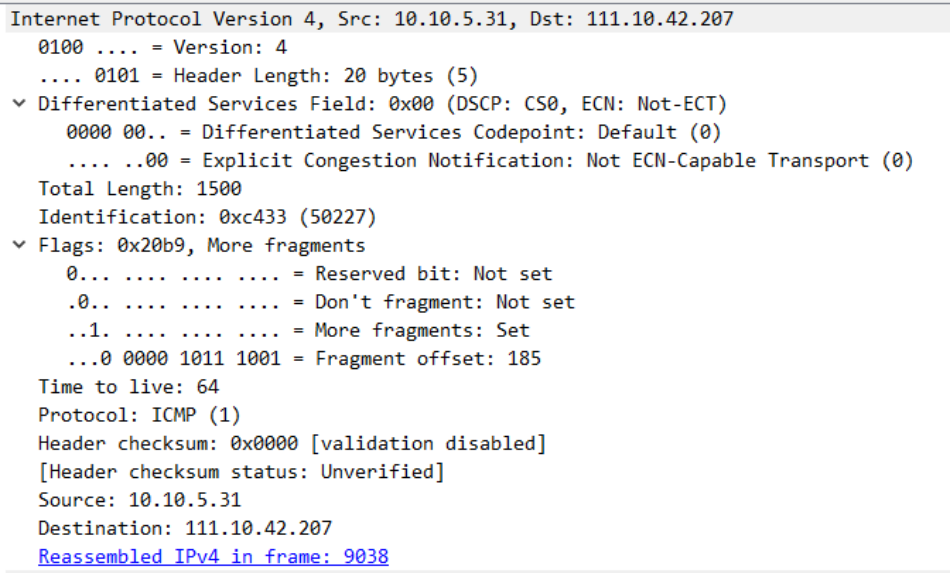

• 分片报文截图2：


• 分片报文截图3：


3.不允许分片实验结果

• 问题：不允许分片实验：
  ①在PC1、PC2 两台计算机上运行Ethereal，开始截获报文；
  ②在PC1 上执行如下Ping 命令，向主机PC2 发送4200B 的数据报文，
  但不允许分片，回答后下面的问题：
  Ping –l 4200 –f PC2的IP地址
  ③是否抓到包？命令返回是怎样的

• 回答：

  1. 是否抓到包：否。因分片被禁止，报文超过MTU后被路由器丢弃。
  2. 命令返回：PC1命令行返回“请求超时”或“Packet needs to be fragmented but DF set”。

---

4.4 任务3：ICMP协议tracert命令分析实验

4.4.1 实验步骤

1. 在PC1上运行Ethereal开始截获报文。

2. 执行Tracert www.sina.com.cn，向外网地址发送数据报。

3. 停止截获，分析报文并回答问题。

4.4.2 实验结果

在PC1 上运行Ethereal 开始截获报文； 在PC1 上执行Tracert 命令，向一个外网地址主机发送数据报；停止截获报文，将截获的结果截图，分析截获的报文，回答下列问题：

1.截图记录

• tracert命令执行截图：

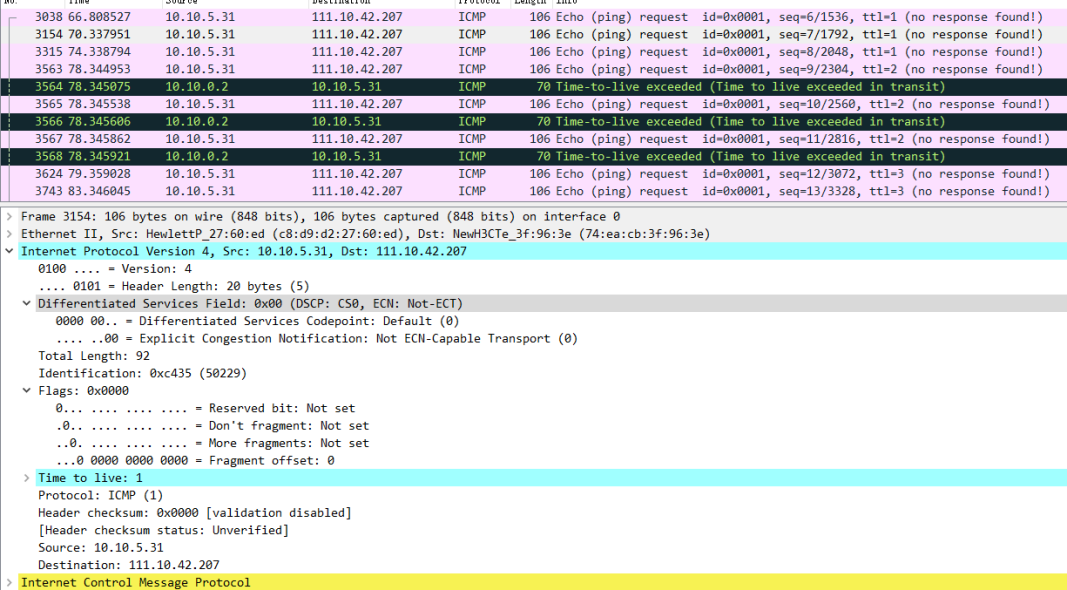

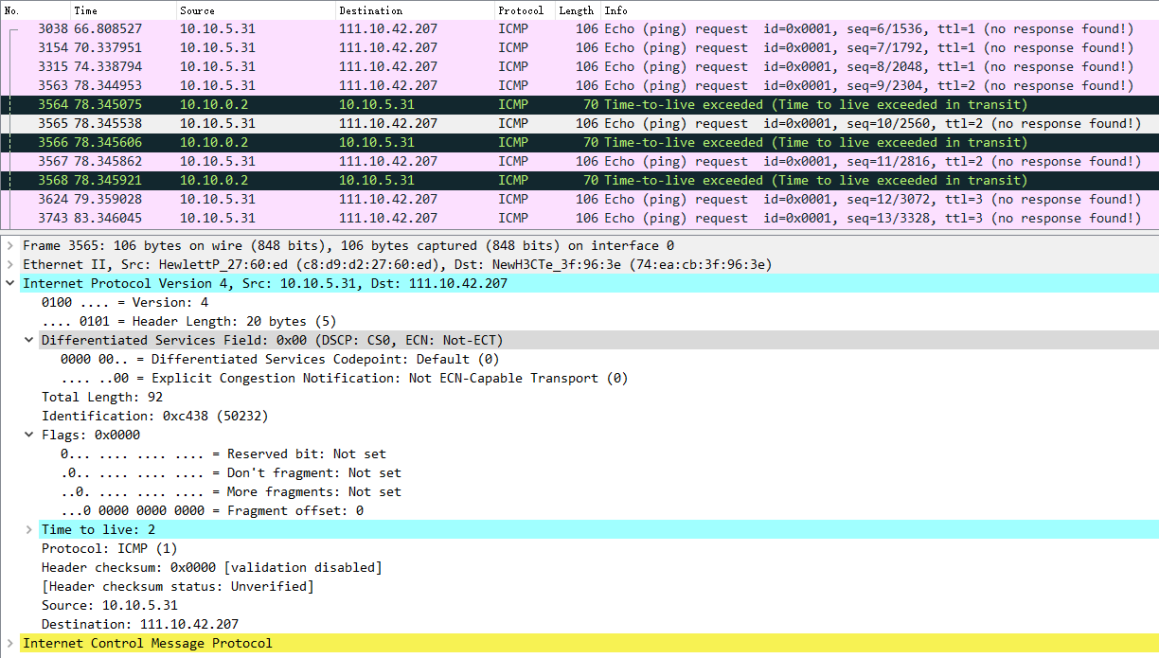

• ICMP报文截图1

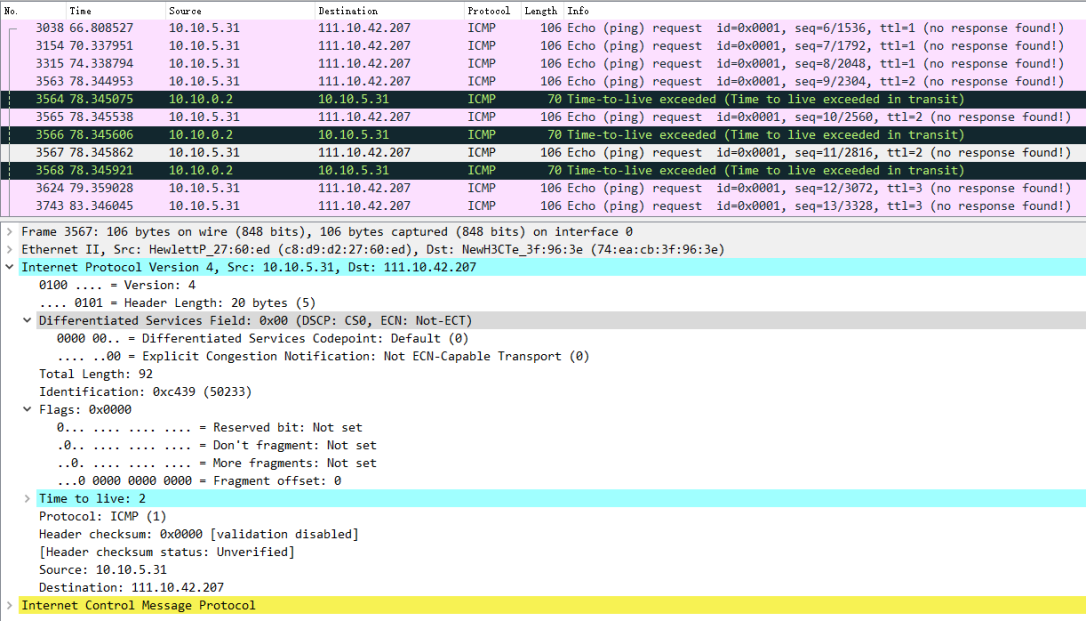

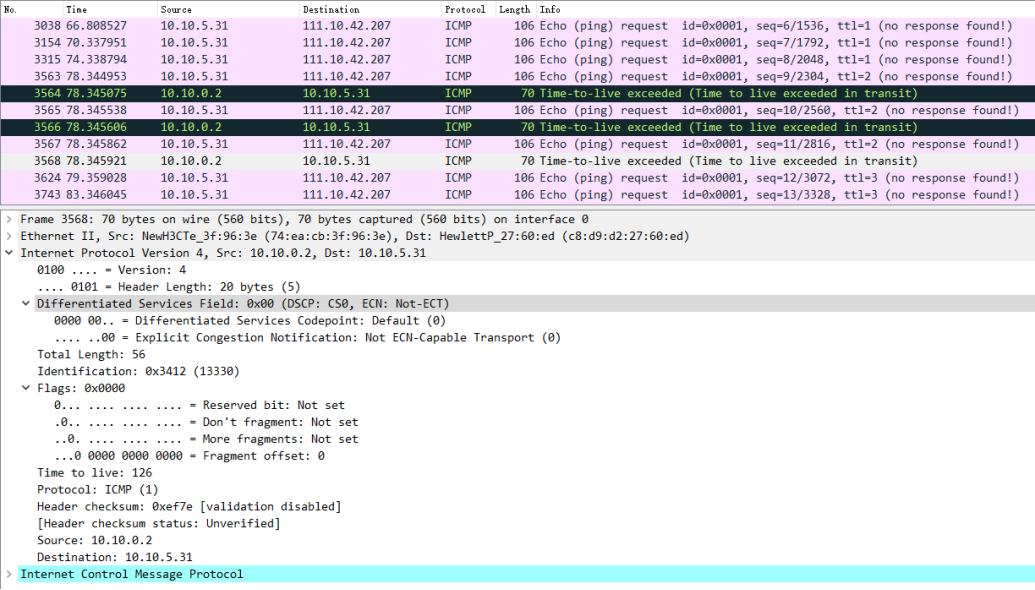

• ICMP报文截图2：

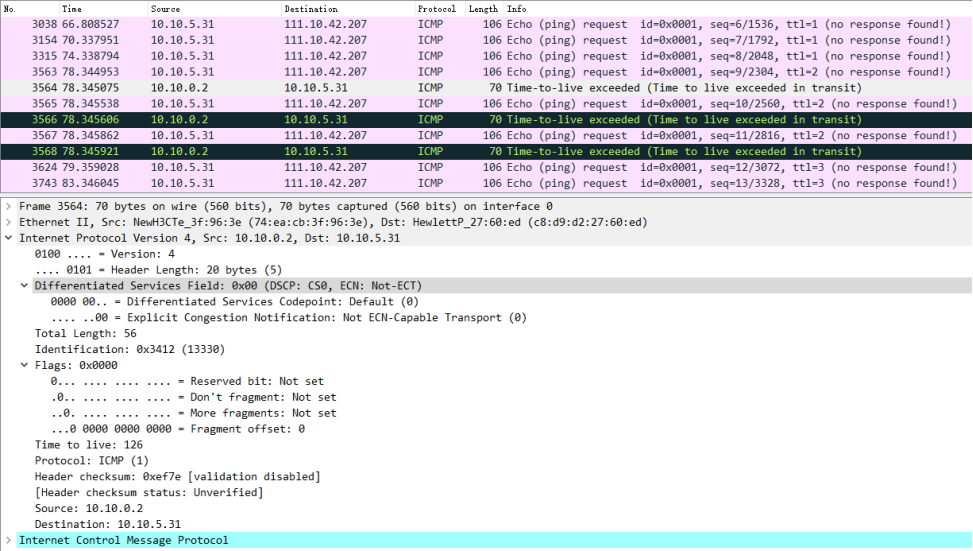

• ICMP报文截图3：


• ICMP报文截图4：


• ICMP报文截图5：


• ICMP报文截图6：


2.问题回答

• 1.问题：截获了报文中哪几种ICMP报文？其类型码和代码各为多少？ICMP数据部分有哪些内容？
  （1）从截获的报文可以看到2 种 ICMP 报文，截获的ICMP报文类型及信息：

  • ICMP回显请求报文（Echo (ping) request）：类型码8，代码0；数据部分包含id（如0x0001）、seq（如seq=6/1536），及106字节左右的自定义载荷数据。

  • ICMP超时报文（Time-to-live exceeded）：类型码11，代码0（传输过程中TTL超时）；数据部分包含被丢弃的原始IP数据报头部+前8字节数据（标识超时原始报文）。

• 2.问题：对截获的ICMP报文，分析tracert命令实现的原理。对关键依据进行截图佐证。

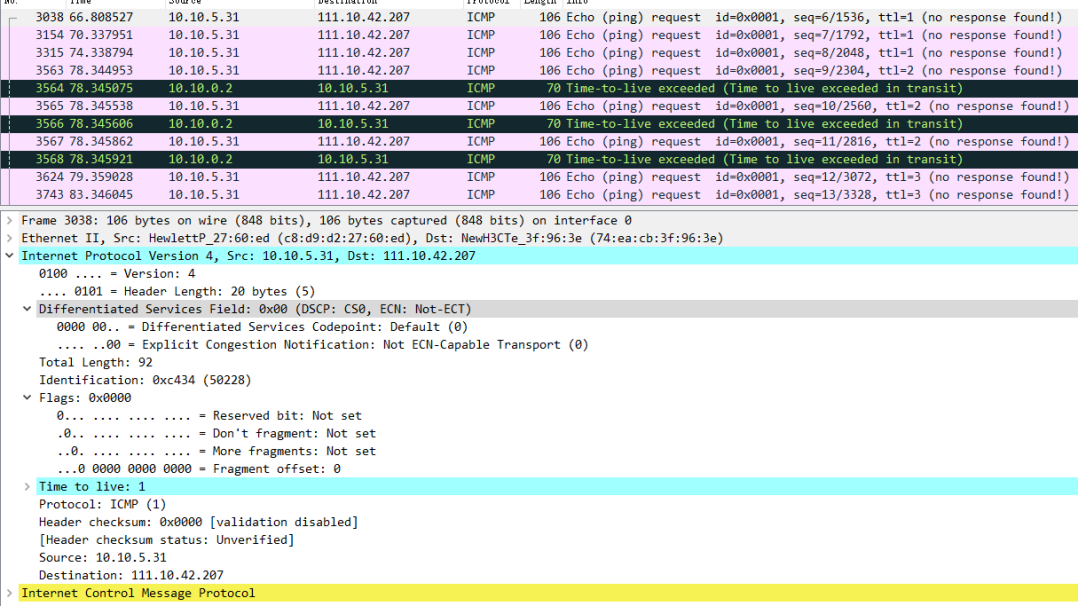

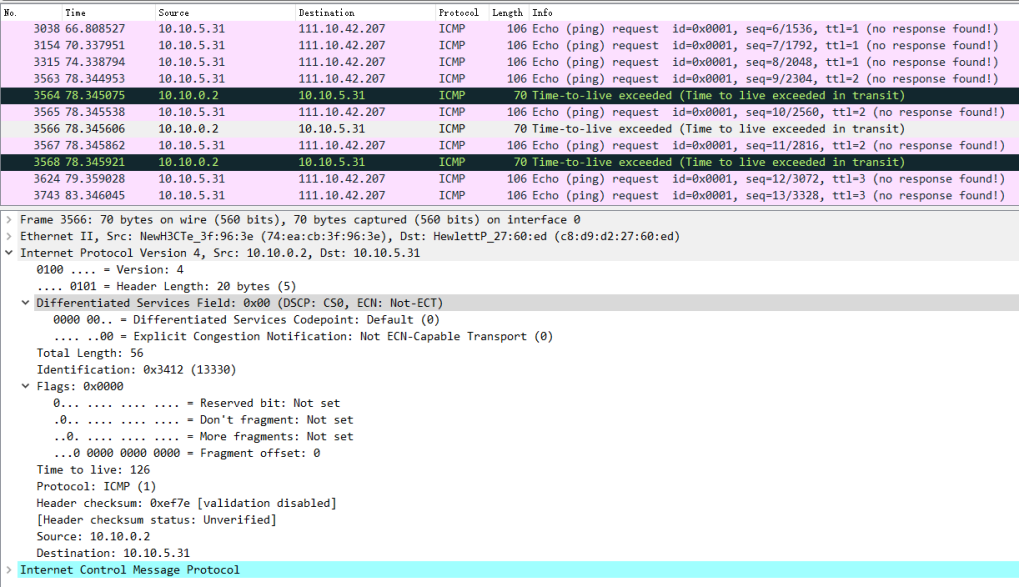

  （1）截图佐证：




（2）tracert命令实现原理：

• 初始TTL设置：向目标发送ICMP回显请求报文，第一个报文TTL设为1。

• TTL超时触发：报文经过第1个路由器时TTL减为0，路由器丢弃报文并返回ICMP超时报文（Type=11, Code=0），获取第1个路由器IP。

• 递增TTL探测：后续报文TTL依次递增（2、3、4…），每经过一个路由器TTL减至0触发超时报文，直至到达目标。

• 目标响应：报文到达目标（TTL足够大），目标返回ICMP回显应答报文（Type=0），探测结束。

（3）关键依据：

• TTL=1的请求报文（Frame 3038）对应10.10.0.2返回的ICMP超时报文（Frame 3564），为第1个路由器IP。

• TTL=2的请求报文（Frame 3563）对应10.10.0.2返回的另一超时报文（Frame 3566），为第2个路由器IP。

• TTL递增规律：后续报文TTL依次增加（如TTL=3），持续触发超时报文直至到达目标。
