这一篇实现一个「水平仪」小工具界面：中心十字准星 + 气泡小球（随倾斜移动）+ X/Y 两轴角度读数 + 是否水平的状态提示，并提供“模拟倾斜/重置水平”按钮。

说明：当前版本同样是模拟水平仪（随机生成角度），用于展示 UI、动画和数据流结构。真实水平仪需要接入设备陀螺仪/重力传感器。

本文引用的代码全部来自仓库真实文件：

• src/pages/LevelTool.tsx
• src/tools/index.ts
• src/screens/ToolScreen.tsx

你要求“每段代码后面解释多一些”，并且“需要生成 380 行左右的内容”。

• 本文会保持：每个代码块后都跟一段较长解释
• 同时会控制整体行数在 360~420 区间，尽量贴近 380 行

---

01. 先从产品交互定义：一个水平仪应该给用户什么信息？

水平仪的典型使用场景是：

• 装相框/电视/置物架时，判断是否水平
• 简单测量桌面、地面是否倾斜

因此，一个“可用”的水平仪至少要做到：

• 视觉反馈：气泡朝哪里偏、偏多少
• 数值反馈：偏多少度（哪怕是近似）
• 状态反馈：是否在可接受误差范围内（例如 ±2°）
• 可操作性：能重置回 0（模拟校准）

本篇的实现会围绕这四点拆解，而不是只讲 UI 代码。

---

02. 工具箱接入：id=53 映射到 LevelTool

2.1 工具列表注册

文件：src/tools/index.ts

{ id: 53, name: '水平仪', description: '简单水平仪界面', icon: '📐', component: 'LevelTool' },

解释：

• component: 'LevelTool' 是关键字段，ToolScreen 会用它找到页面组件
• 📐 图标表达“测量/水平”的语义，比纯文字更容易在网格里被找到

2.2 ToolScreen 映射

文件：src/screens/ToolScreen.tsx

LevelTool: Pages.LevelTool,

解释：

• 工具箱通过 componentMap 做字符串到组件的映射
• 这保证了工具列表只是“配置”，页面实现仍在 src/pages 内聚

---

03. 状态与动画：角度是业务核心，小球位置是表现层

文件：src/pages/LevelTool.tsx

const [angle, setAngle] = useState({ x: 0, y: 0 });
const bubbleX = useRef(new Animated.Value(0)).current;
const bubbleY = useRef(new Animated.Value(0)).current;
const pulseAnim = useRef(new Animated.Value(1)).current;

解释：

3.1 为什么用 {x, y} 而不是单个数？

水平仪通常要表达两个方向的倾斜：

• X 轴（左右）
• Y 轴（前后）

因此用对象 { x, y } 更自然：

• 读数 UI 直接对应 angle.x 和 angle.y
• 判断是否水平也更直观（两个绝对值都小于阈值）

3.2 为什么 bubbleX/bubbleY 是 Animated.Value？

angle 是“业务读数”，但小球移动属于“表现层”。

直接用 left/top 随 state 变化会导致：

• 小球瞬移
• 缺少“流体”感

而水平仪的经典体验是“气泡慢慢滑过去”。

因此用 Animated.spring 去逼近目标位置更符合直觉。

3.3 pulseAnim 为什么存在？

它用来给主圆盘一个轻微呼吸缩放：

• 让界面不死板
• 同时在“水平状态”时也更有仪器的“运行感”

---

04. 角度 -> 小球位移：用 spring 模拟“惯性与回弹”

useEffect(() => {
  Animated.parallel([
    Animated.spring(bubbleX, { toValue: angle.x * 5, friction: 5, useNativeDriver: true }),
    Animated.spring(bubbleY, { toValue: angle.y * 5, friction: 5, useNativeDriver: true }),
  ]).start();
}, [angle]);

解释（这段是水平仪体验的关键）：

4.1 为什么在 useEffect([angle]) 里做动画？

因为 angle 变化代表“读数变化”。

小球应该作为读数变化的“响应”，所以放在 effect 里最合理：

• 无论角度来自模拟按钮还是未来传感器回调
• 只要 setAngle(...)，小球就会平滑移动

这让你的数据流非常干净：

angle (state) -> bubbleX/bubbleY (animated)

4.2 为什么 toValue 是 angle.x * 5？

angle.x 的单位是度（°）。

直接拿度数当像素会太小（比如 1° 只有 1px，视觉不明显），所以乘一个系数做“可视化放大”。

这里乘 5 表示：

• 1° 约等于 5px 位移
• 20° 约等于 100px 位移

刚好在 260x260 的圆盘中看起来比较合理。

4.3 为什么用 Animated.parallel？

水平仪的小球在 X/Y 两个方向上需要同时移动。

如果分开写两个动画，可能会出现：

• 先动 X 再动 Y

这样会产生奇怪的“折线移动”。

并行执行能让小球沿着对角线直接滑向目标位置。

4.4 friction: 5 的意义

spring 的 friction 决定“阻尼大小”。

• friction 太小：小球会弹跳很明显，像玩具
• friction 太大：小球移动很硬，像瞬移

取 5 是一个偏中性的值：

• 有一点回弹
• 但不会过度夸张

---

05. 呼吸动画：给仪器一点“运行感”

useEffect(() => {
  Animated.loop(
    Animated.sequence([
      Animated.timing(pulseAnim, { toValue: 1.1, duration: 1000, useNativeDriver: true }),
      Animated.timing(pulseAnim, { toValue: 1, duration: 1000, useNativeDriver: true }),
    ])
  ).start();
}, []);

解释：

• [] 依赖确保动画只启动一次
• 用 sequence 做 1 -> 1.1 -> 1
• 用 loop 无限循环

这里不需要把 pulse 动画和水平状态绑定，因为它不是业务表达，只是 UI 氛围。

如果你想更“仪器化”，也可以做一个增强：

• 只有 isLevel=true 时变慢或停住

这属于后续可调的体验细节。

---

06. 水平判定：阈值比“等于 0”更符合现实

const resetLevel = () => setAngle({ x: 0, y: 0 });
const isLevel = Math.abs(angle.x) < 2 && Math.abs(angle.y) < 2;

解释：

6.1 为什么阈值是 2°？

真实世界里：

• 设备传感器会抖
• 用户手也会抖

如果你要求严格等于 0，几乎永远无法显示“水平”。

用 abs(x)<2 && abs(y)<2 是一个很实用的容错策略：

• 用户能稳定达到“✓ 水平”的状态
• UI 反馈也更有意义

当然这个阈值不是固定的：

• 精密仪器可以用 0.5°
• 家用工具用 2° 更友好

6.2 重置为什么直接 setAngle 为 0？

对于模拟版，“重置”相当于把倾斜归零。

未来接入传感器时，“重置”更像“校准”：

• 记录当前读数作为 offset
• 后续读数减去 offset

但 UI 结构仍然不需要变。

---

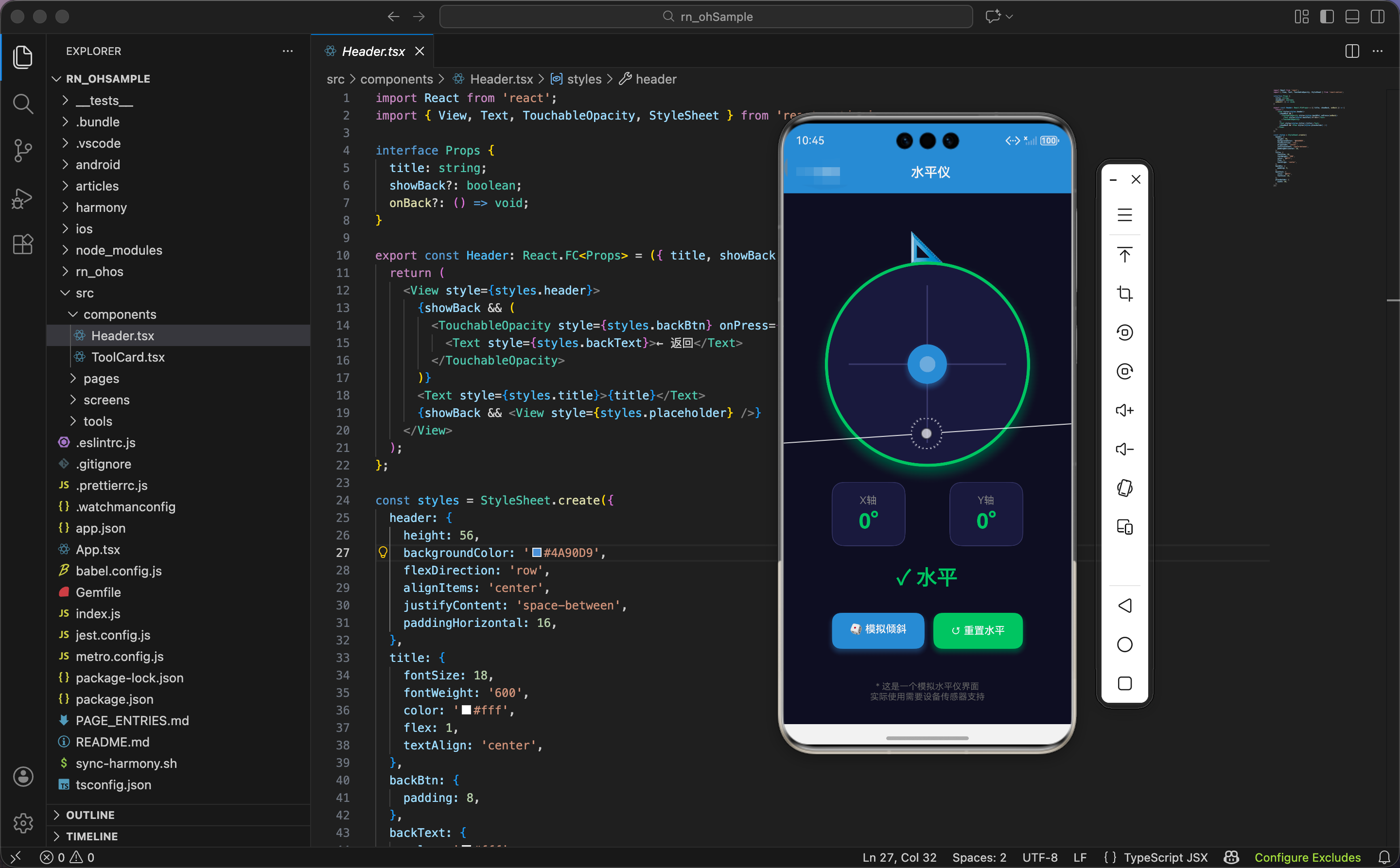

07. 主视觉区域：十字准星 + 中心圈 + 气泡

<Animated.View style={[styles.levelBox, isLevel && styles.levelBoxOk, { transform: [{ scale: pulseAnim }] }]}>
  <View style={styles.crosshair}>
    <View style={styles.crosshairH} />
    <View style={styles.crosshairV} />
    <View style={styles.centerCircle} />
  </View>
  <Animated.View style={[styles.bubble, { transform: [{ translateX: bubbleX }, { translateY: bubbleY }] }]}>
    <View style={styles.bubbleInner} />
  </Animated.View>
</Animated.View>

解释：

7.1 为什么 levelBox 是圆形？

水平仪常见有两种形态：

• 条形（用于单轴）
• 圆形（用于双轴）

这里是双轴，因此用圆形更贴合直觉。

7.2 十字准星的作用

准星让用户知道“中心点在哪里”。

如果没有准星，气泡在圆里动会显得没有参照物，用户很难判断偏移方向。

7.3 为什么气泡用 translateX/translateY？

因为 Animated.Value 最适合用在 transform 上，并且 useNativeDriver: true 也能带来更好性能。

如果改成 left/top，很多情况下就需要关闭 native driver，动画更容易卡顿。

7.4 水平状态的视觉强化

你会看到 isLevel && styles.levelBoxOk：

• 不水平：红色边框
• 水平：绿色边框

这是一个非常直接的“状态视觉语义”：红=警示，绿=通过。

---

08. 读数与状态文案：把“数值”和“结论”分开呈现

<View style={styles.readings}>
  <View style={styles.reading}>
    <Text style={styles.readingLabel}>X轴</Text>
    <Text style={[styles.readingValue, Math.abs(angle.x) < 2 && styles.readingValueOk]}>{angle.x}°</Text>
  </View>
  <View style={styles.reading}>
    <Text style={styles.readingLabel}>Y轴</Text>
    <Text style={[styles.readingValue, Math.abs(angle.y) < 2 && styles.readingValueOk]}>{angle.y}°</Text>
  </View>
</View>

<Text style={[styles.status, isLevel && styles.statusOk]}>
  {isLevel ? '✓ 水平' : '✗ 不水平'}
</Text>

解释：

8.1 为什么读数卡片要分两张？

因为用户需要知道“哪个方向偏了”。

• X 偏说明左右不平
• Y 偏说明前后不平

分成两张卡片比用一行文字更易读。

8.2 数值为什么也有绿色强调？

当 abs(angle.x) < 2 时，X 轴数值变绿。

这让用户获得一种“逐项通过”的反馈：

• 有时 X 已经平了，但 Y 还没平

用户会更知道该往哪个方向调整。

8.3 状态文案为什么单独放大？

用户最终想要的是结论：

我现在是不是水平？

所以状态文案（✓/✗）用更大的字号、更强颜色对比，给出清晰结论。

---

09. 模拟与重置按钮：演示入口 + 校准入口

<View style={styles.btnRow}>
  <TouchableOpacity style={styles.btn} onPress={simulateLevel} activeOpacity={0.8}>
    <Text style={styles.btnText}>🎲 模拟倾斜</Text>
  </TouchableOpacity>
  <TouchableOpacity style={[styles.btn, styles.btnSecondary]} onPress={resetLevel} activeOpacity={0.8}>
    <Text style={styles.btnText}>↺ 重置水平</Text>
  </TouchableOpacity>
</View>

解释：

• simulateLevel 用于随机生成角度，验证动画与 UI 数据流
• resetLevel 用于回到 0，模拟“校准”

这里按钮做了颜色区分：

• 蓝色：普通动作
• 绿色：恢复/通过（与“水平”的绿色语义一致）

这种颜色一致性会让用户更容易理解。

---

10. 模拟倾斜逻辑：控制角度范围，保证 UI 不越界

const simulateLevel = () => {
  setAngle({
    x: Math.round((Math.random() - 0.5) * 20),
    y: Math.round((Math.random() - 0.5) * 20),
  });
};

解释：

10.1 为什么范围是 (-10..10) 左右？

(Math.random() - 0.5) * 20 的范围是 [-10, 10)。

这配合前面 angle * 5 的位移系数，得到的位移范围是：

• X/Y 位移约 [-50px, 50px]

在 260 的圆盘里，这样的移动看起来合理且不会跑出边界。

如果你把角度范围加大到 60°，位移会达到 300px，小球会直接飞出圆盘。

因此模拟版的范围要“为 UI 服务”，而不是“模拟真实物理”。

10.2 为什么要 Math.round？

让读数显示为整数度更符合“工具演示”的直觉。

如果显示一堆小数，用户会觉得噪音大。

---

11. 样式拆解：为什么这个 UI 看起来像“仪器”而不是“按钮页面”

这里不展示全部 styles，只挑关键几段（来自 src/pages/LevelTool.tsx）。

11.1 主圆盘：红/绿边框 + 阴影

levelBox: {
  width: 260,
  height: 260,
  borderRadius: 130,
  backgroundColor: '#1a1a3e',
  borderWidth: 4,
  borderColor: '#e74c3c',
  justifyContent: 'center',
  alignItems: 'center',
  marginBottom: 30,
  shadowColor: '#e74c3c',
  shadowOffset: { width: 0, height: 8 },
  shadowOpacity: 0.4,
  shadowRadius: 16,
  elevation: 10,
},
levelBoxOk: { borderColor: '#2ecc71', shadowColor: '#2ecc71' },

解释：

• 深色底 + 高对比边框，很像“仪表盘”
• 阴影颜色与边框一致，会让状态更明显（红色更警示、绿色更通过）
• elevation 是 Android 的阴影，shadow* 是 iOS 阴影，两套都写保证跨平台一致

11.2 气泡：蓝色圆 + 内部高光

bubble: {
  width: 50,
  height: 50,
  borderRadius: 25,
  backgroundColor: '#4A90D9',
  justifyContent: 'center',
  alignItems: 'center',
  shadowColor: '#4A90D9',
  shadowOffset: { width: 0, height: 4 },
  shadowOpacity: 0.5,
  shadowRadius: 8,
  elevation: 6,
},
bubbleInner: {
  width: 20,
  height: 20,
  borderRadius: 10,
  backgroundColor: 'rgba(255,255,255,0.3)',
},

解释：

• 外圆用蓝色，突出“气泡”
• 内圆用半透明白色，模拟高光反射
• 阴影让气泡更像浮起来的实体，而不是贴在底图上

---

12. 免责声明：明确模拟与真实传感器的差异

LevelTool.tsx 里也写了提示：

<Text style={styles.hint}>
  * 这是一个模拟水平仪界面
  实际使用需要设备传感器支持
</Text>

解释：

• 避免用户误解“为什么不跟随手机倾斜”
• 工具箱类 demo 在没有硬件能力时，必须明确说明

建议把 hint 放底部并弱化（灰色、小字号），既不抢主视觉，也能被看到。

---

13. 真实水平仪接入建议（保持结构不变）

如果你未来要接入真实传感器，建议保持当前结构：

• angle 仍然是业务核心
• bubble 动画仍然由 useEffect([angle]) 驱动

你需要替换的只有数据来源：

• 将 simulateLevel() 替换为传感器监听回调
• 并做一个“校准 offset”逻辑，支持用户按下“重置水平”时以当前读数为基准

另外要注意两个现实问题：

• 传感器噪声需要滤波，否则气泡会抖
• 不同设备坐标轴定义可能不同，需要做轴映射与符号校正

这些属于接入硬件能力时的工程问题，但不会影响本文 UI 结构。

---

14. 小结

这个「水平仪」小工具的实现重点在于：

• 业务核心是 angle.x/angle.y，UI 都由它派生
• 角度到位移用 spring 模拟“气泡滑动”的真实感
• “水平判断”用阈值而非严格 0，更符合现实使用
• 视觉语义明确：红=不通过，绿=通过
• 结构天然支持升级：把模拟角度替换为传感器读数即可

---
