从IPv4编址到子网划分，手把手带你掌握网络层核心知识

今天咱们来聊聊网络层协议和IP编址这个网络工程师的"基本功"。如果你在面试中被问到"为什么需要子网划分"，或者在实际工作中遇到"为什么ping不通"的困惑，这篇文章将为你解开这些谜团。

一、网络层：互联网的"交通指挥中心"

网络层（IP层）是TCP/IP协议栈的第三层，负责将数据从源主机发送到目的主机。它就像快递公司的调度中心，决定数据包应该走哪条路、经过哪些"路口"（路由器）。

关键特点：

• 提供无连接的数据传输服务（发送数据前不需要建立连接）
• 每个IP数据报文独立发送，不保证顺序和可靠性
• 负责寻址和路由选择

📌 小贴士：网络层协议不仅包括IP，还包括ICMP、IPX等。IP协议是核心，负责定义数据包的格式和传输规则。

二、IPv4报文格式：数据包的"身份证"和"说明书"

每个IP数据包都像一个信封，上面写满了关键信息。让我们看看这个"信封"的详细结构：

1. 信封基础信息（4个关键字段）

字段	作用	实战意义
版本	4表示IPv4，6表示IPv6	路由器识别数据包类型
头部长度	以4字节为单位，指示IP头部长度	确保正确解析数据包
服务类型(TOS)	指示优先级、延迟等要求	QoS的基础，语音通话设为"低延迟"
总长度	整个IP数据包长度	接收方知道"包裹"有多大

2. 运输过程控制（4个关键字段）

字段	作用	实战意义
标识符、标志、片偏移	解决"大包过小网"问题	分片影响网络性能，优化时调整MTU避免分片
生存时间(TTL)	每跳减1，为0则丢弃	防环路机制，tracert命令利用此特性
协议	指明上层协议类型	1=ICMP, 6=TCP, 17=UDP, 89=OSPF
头部校验和	检查IP头部是否出错	确保地址信息正确，错误则丢弃

3. 收发地址核心（2个关键字段）

字段	作用	实战意义
源IP地址	数据包发送方	用于回复数据
目的IP地址	数据包接收方	路由器查询路由表的唯一依据

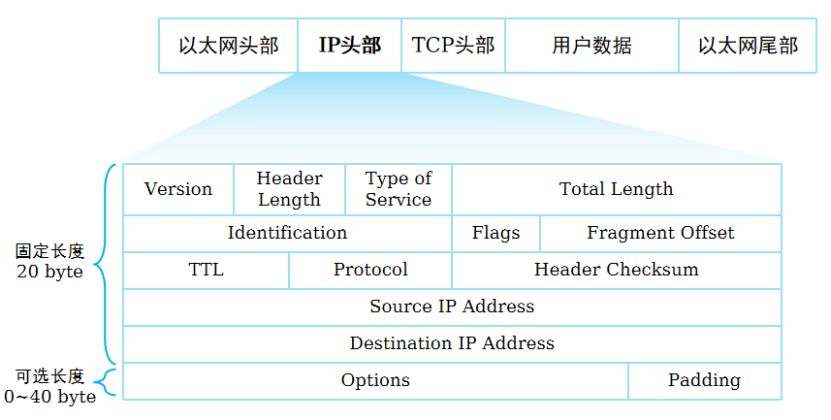

💡 重要提示：IP报文是装在"以太网信封"里的"核心信件"，数据链路层会加上"以太网头部和尾部"，形成完整的以太网帧。

三、IP地址编址：网络世界的"邮政编码"

1. IP地址基本概念

• 长度：32位（4字节）
• 表示方法：点分十进制（如192.168.1.1）
• 范围：0.0.0.0 ～ 255.255.255.255

IP地址组成：网络部分（标识网络） + 主机部分（标识主机）

网络掩码：用于区分网络部分和主机部分，32位，连续的1后面跟着连续的0

🚨 关键点：IP地址不是设备本身的属性，而是设备接口的属性。一个设备有多个接口，就有多个IP地址。

2. IP地址分类（有类编址）

类型	范围	默认掩码	适用场景
A类	0.0.0.0 ～ 127.255.255.255	/8	大型网络
B类	128.0.0.0 ～ 191.255.255.255	/16	中型网络
C类	192.0.0.0 ～ 223.255.255.255	/24	小型网络
D类	224.0.0.0 ～ 239.255.255.255	-	组播
E类	240.0.0.0 ～ 255.255.255.255	-	实验

注：1993年CIDR（无类域间路由）取代有类编址，解决地址浪费问题

特殊IP地址：

类型	地址	作用
有限广播地址	255.255.255.255	发往本网络所有主机
任意地址	0.0.0.0	表示"任何网络"或"本网络的这个接口"
环回地址	127.0.0.0/8	测试设备自身软件系统
本地链路地址	169.254.0.0/16	自动获取IP失败时的临时地址

💡 为什么需要环回地址？如果你的应用程序需要测试自身功能，但不需要通过网络接口，环回地址能让数据包在设备内部循环，无需实际网络传输。

3. 私有IP地址与公网IP地址

• 私有IP地址：用于内部网络，不需在互联网上唯一

  • A类：10.0.0.0/8
  • B类：172.16.0.0/12
  • C类：192.168.0.0/16

• 公网IP地址：由IANA分配，互联网上唯一

🌟 为什么需要私有地址？为了解决IPv4地址枯竭问题。私有地址允许内部网络自由扩展，不同私有网络可以重复使用相同地址。企业内部使用私网地址，通过NAT（网络地址转换） 技术将私网IP转换为公网IP访问互联网。

四、子网划分：精细化管理的核心技能

1. 为什么需要子网划分？

• 减少广播域：大网络中广播流量泛滥，影响性能
• 提高地址利用率：避免地址浪费
• 提高安全性和管理效率：不同子网之间需要通过路由器通信，便于实施访问控制

💡 案例：B类地址172.16.0.0/16有65536个IP，但实际只需要几百个，会造成巨大浪费。通过子网划分，将大网络分割成多个小网络。

2. 子网划分原理

核心思想：向主机位借位，增加网络位，减少主机位。

示例：192.168.10.0/24（C类网络）

• 默认：24位网络位，8位主机位 → 可用IP：254个
• 划分子网：向主机位借1位 → 新掩码：/25（255.255.255.128）
• 网络位：25位，主机位：7位 → 可用IP：126个/子网
• 子网数：2

3. 实战演练：为三个部门分配IP

假设C类网络192.168.1.0/24，需要为三个部门分配IP：

• 部门1：10台主机
• 部门2：10台主机
• 部门3：30台主机

解决方案：

1. 部门3（30台）：需要5位主机位（2^5-2=30），掩码/27（255.255.255.224）
   • 子网：192.168.1.0/27（192.168.1.1-30）
2. 部门1（10台）：需要4位主机位，掩码/28（255.255.255.240）
   • 子网：192.168.1.32/28（192.168.1.33-46）
3. 部门2（10台）：需要4位主机位，掩码/28
   • 子网：192.168.1.48/28（192.168.1.49-62）

✅ 关键点：子网划分是VLSM（可变长子网掩码），可以根据实际需求灵活分配IP地址。

五、ICMP协议：网络的"健康检查员"

ICMP（Internet Control Message Protocol）是IP协议的辅助协议，用于传递差错和控制信息。

ICMP常见消息类型：

类型	代码	描述
0	0	Echo Reply（回显应答）
3	0	网络不可达
3	1	主机不可达
3	2	协议不可达
3	3	端口不可达
5	0	重定向
8	0	Echo Request（回显请求）

常用工具解析：

• Ping：最基础的连通性测试工具

  • 底层原理：发送ICMP Echo Request，接收方回复ICMP Echo Reply
  • 高级解读：Ping不通不一定是网络断开，可能是防火墙拦截了ICMP报文

• Tracert：用于路径探测和故障点定位

  • 底层原理：发送TTL值递增的UDP包，TTL=0时路由器返回ICMP Time Exceeded报文
  • 实战应用：当用户访问网站慢时，用tracert可以判断问题出在哪个网络段

💡 为什么需要ICMP？没有ICMP，网络故障排查将变得极其困难。想象一下，如果网络出现问题，你无法知道是网络不通、主机不可达还是路由错误。

💡 安全警示：IP协议设计初期未内置安全机制（知识库[2][6][9]）

• IP欺骗：伪造源IP实施攻击（需配合防火墙、uRPF防护）
• ICMP滥用：Ping Flood（DDoS）、ICMP隧道（数据泄露）
• 防御建议：
  ✓ 路由器启用ACL过滤异常ICMP
  ✓ 关键服务器禁用ICMP响应（需权衡运维需求）
  ✓ 结合IPSec实现端到端加密（IPv6原生支持）

六、IP地址规划：网络设计的起点

1. 规划原则

• 唯一性：同一网络中IP地址不能重复
• 连续性：连续地址便于路由汇总
• 扩展性：为未来扩展预留空间
• 结构化：地址与网络拓扑、业务相关联

2. 规划示例

公司被分配192.168.0.0/16

• 研发部：192.168.1.0/24
• 市场部：192.168.2.0/24
• 行政部：192.168.3.0/24
• 访客中心：192.168.4.0/24

🌟 为什么需要结构化IP规划？看到192.168.1.0/24，就知道这是研发部的网络，便于管理和故障排查。

七、IPv6：IPv4的未来

表格

特征	IPv4	IPv6
地址长度	32位	128位
地址数量	40亿	3.4×10^38
报文头部	复杂	简化
自动部署	依赖DHCP	支持自动配置

💡 思考：为什么IPv6不能完全替代IPv4？因为IPv4的基础设施已经非常庞大，迁移需要时间。目前IPv4和IPv6共存，通过双栈技术实现。

八、总结与思考

1. 网络层是互联网的交通指挥中心，负责寻址和路由
2. IPv4地址是32位点分十进制表示，分为网络部分和主机部分
3. IP地址分类（A、B、C、D、E类）用于不同规模的网络
4. 子网划分（VLSM）是IP地址高效利用的关键
5. ICMP是网络的健康检查员，用于Ping和Tracert等诊断工具
6. IP地址规划应遵循唯一性、连续性、扩展性、结构化原则
7. IPv6是IPv4的未来，解决地址枯竭问题

思考题

1. 为什么IPv4的地址空间会枯竭？ IPv6如何解决这个问题？
2. 实际应用：如果你要为一个拥有500台PC的公司规划IP地址，你会如何设计？
   • 建议：使用B类地址（172.16.0.0/16）作为基础
   • 划分子网：每个部门/楼层一个子网，如172.16.1.0/24
   • 为未来扩展预留空间
3. 进阶思考：在IPv6中，如何表示一个IPv6地址？与IPv4有何不同？

📢 最后提醒：IP地址不是随机分配的，而是网络规划的起点。一个好的IP地址规划，能让你的网络更加清晰、高效、易于管理。
