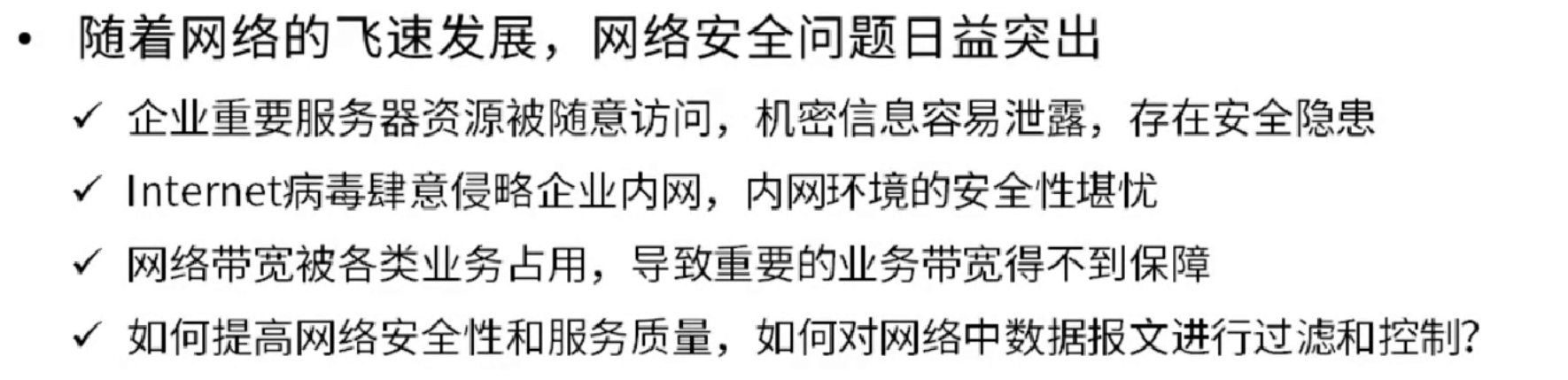

产生背景

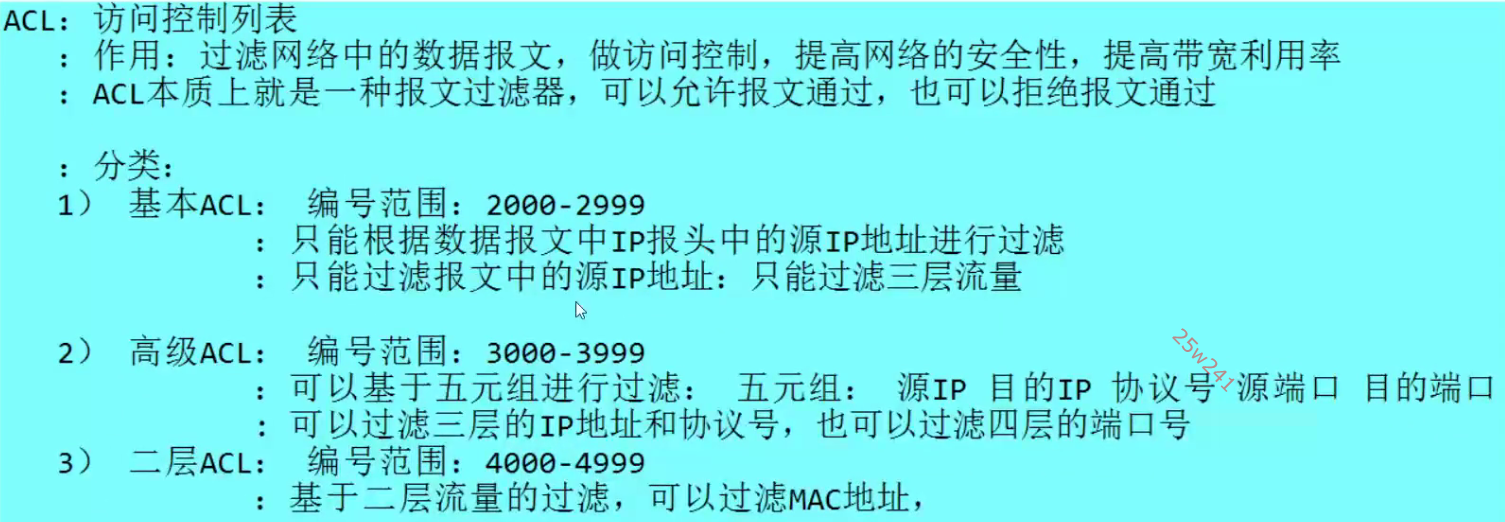

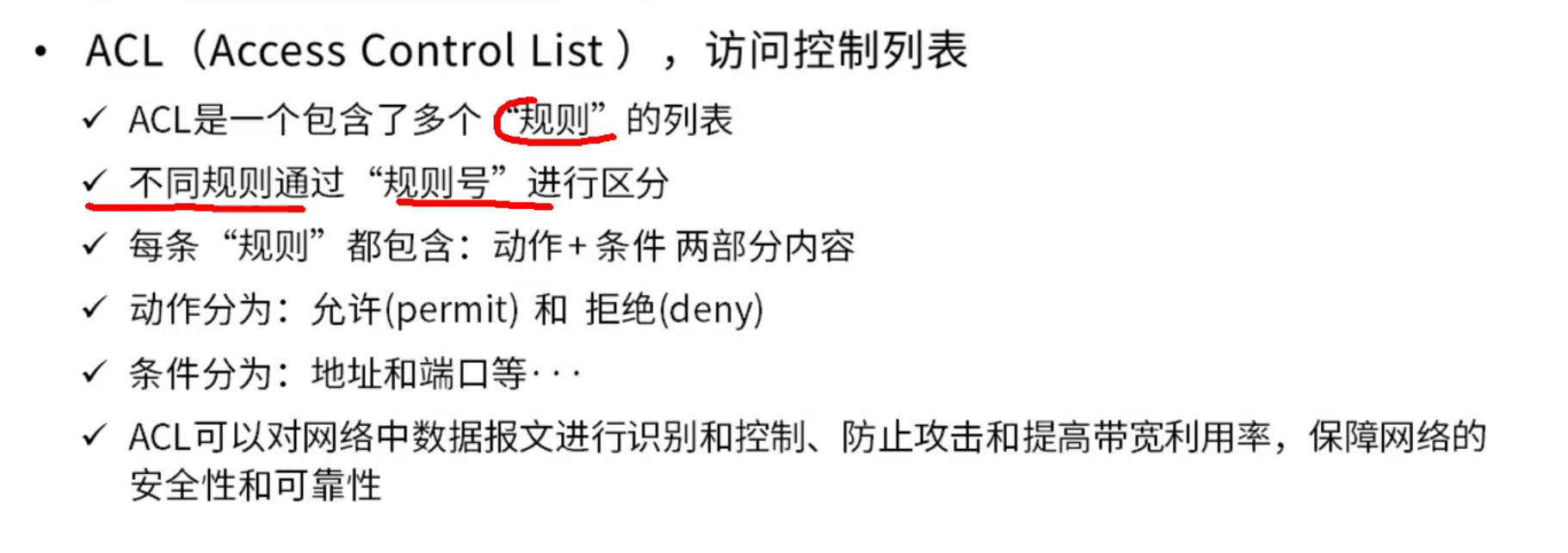

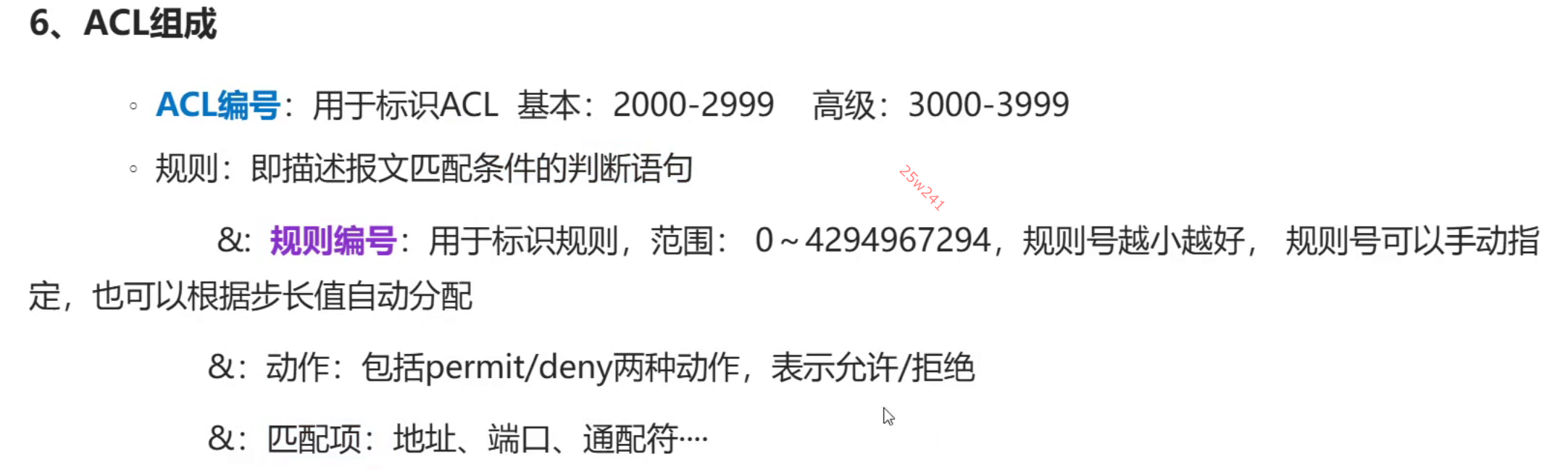

ACL概述

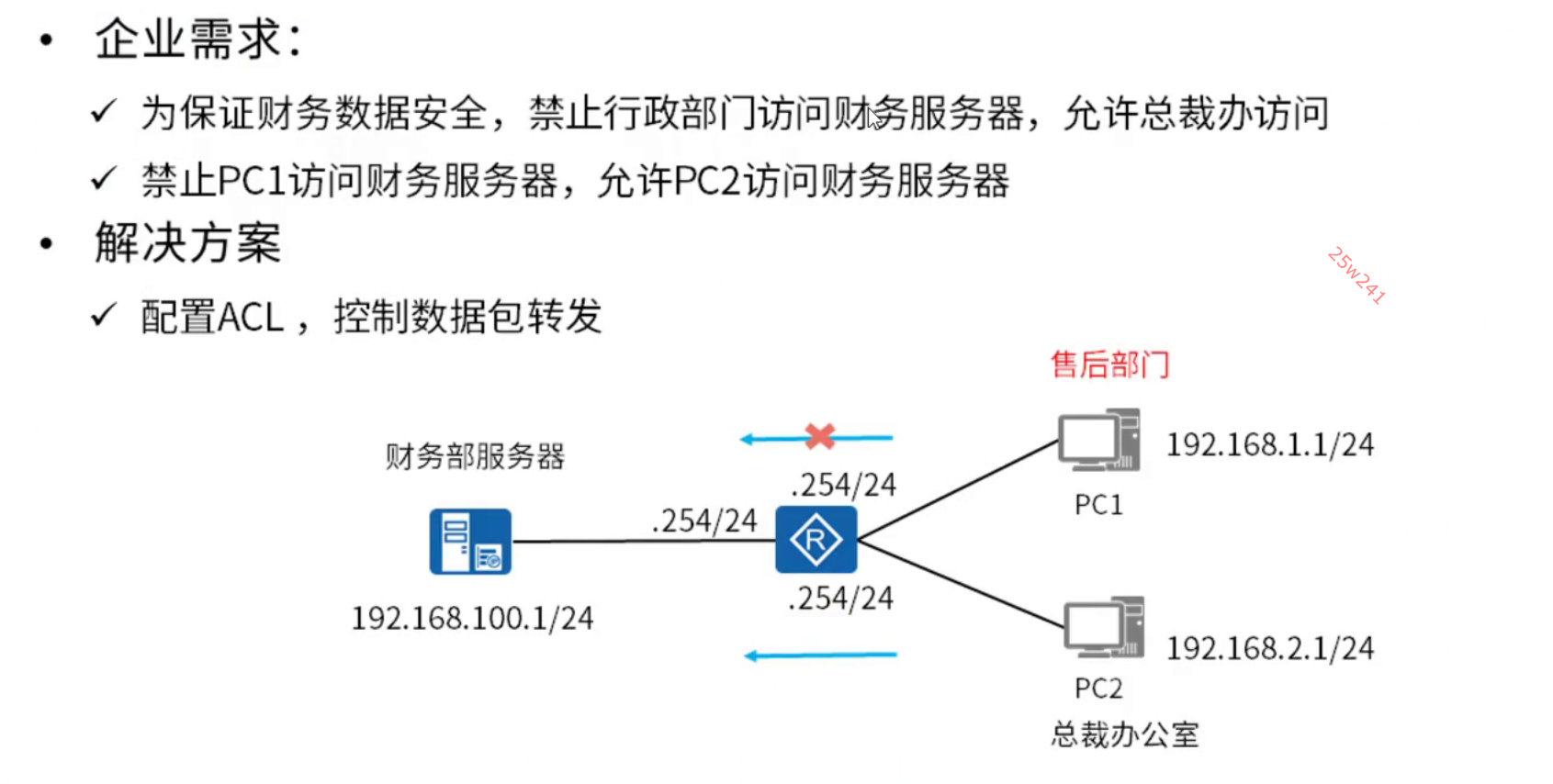

ACL应用场景

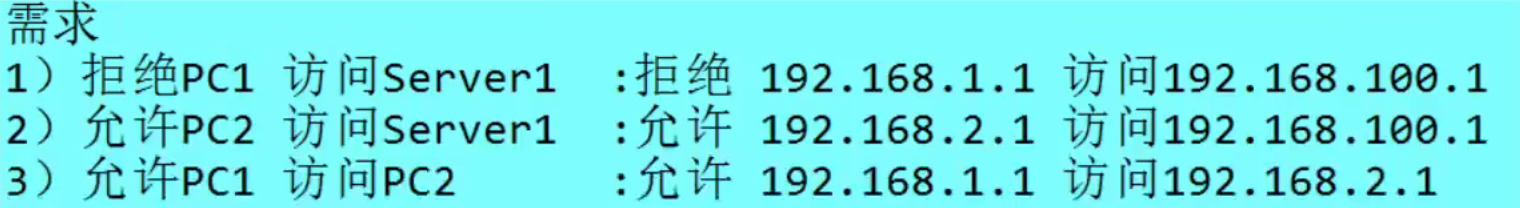

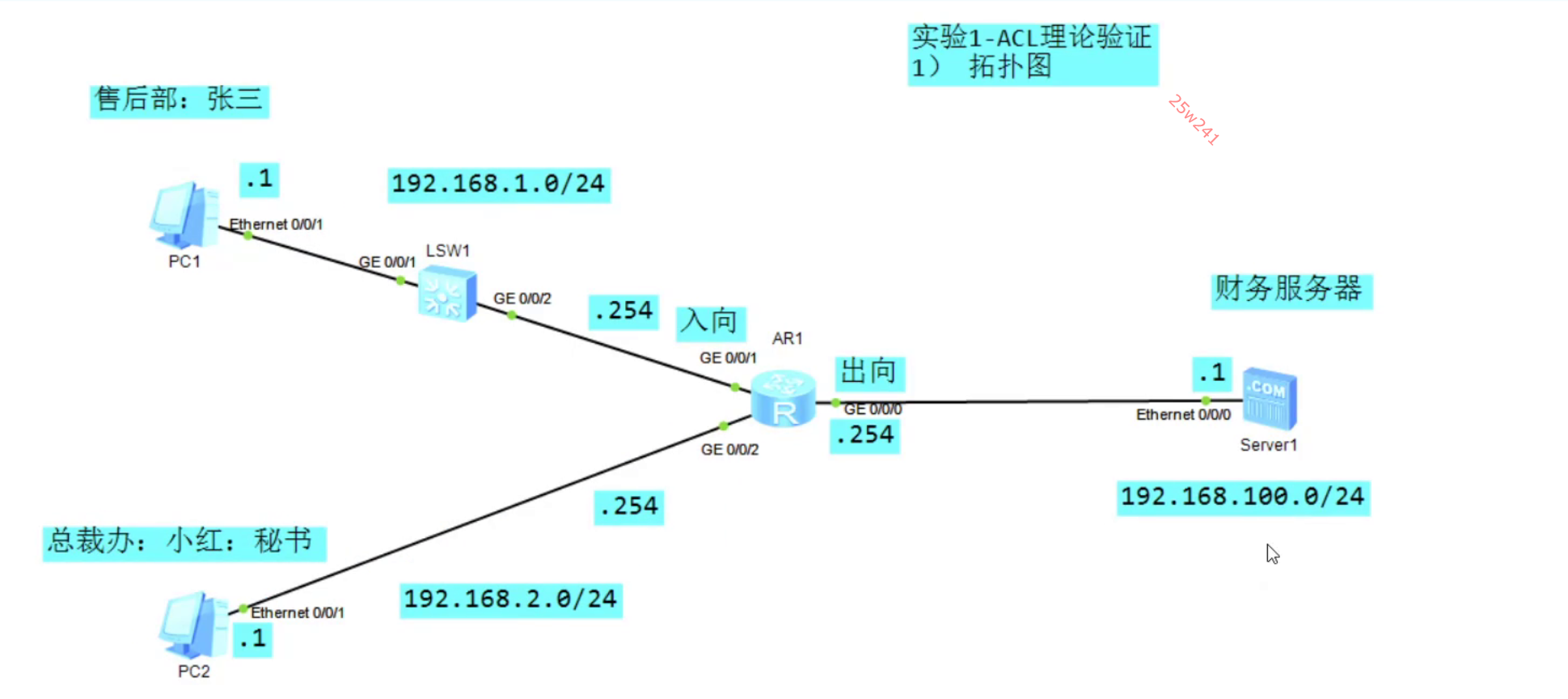

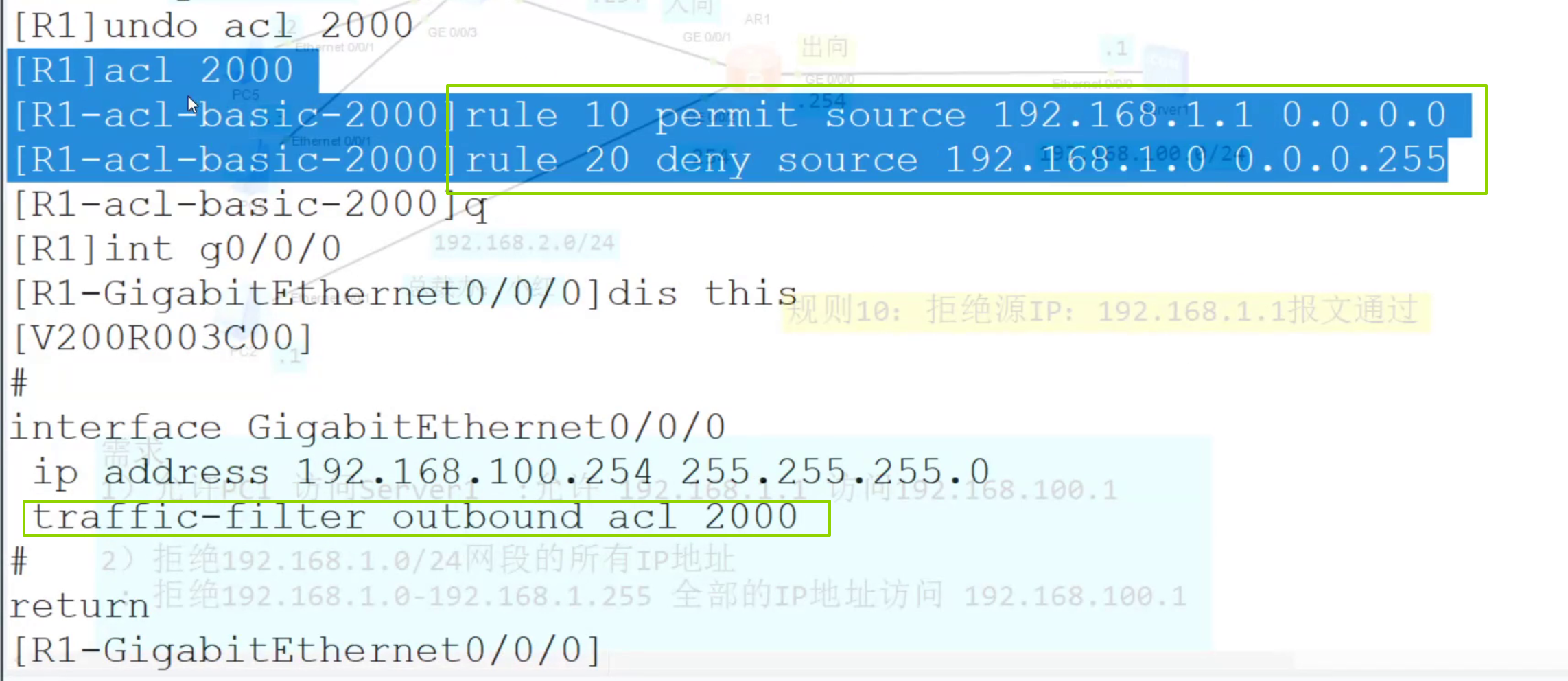

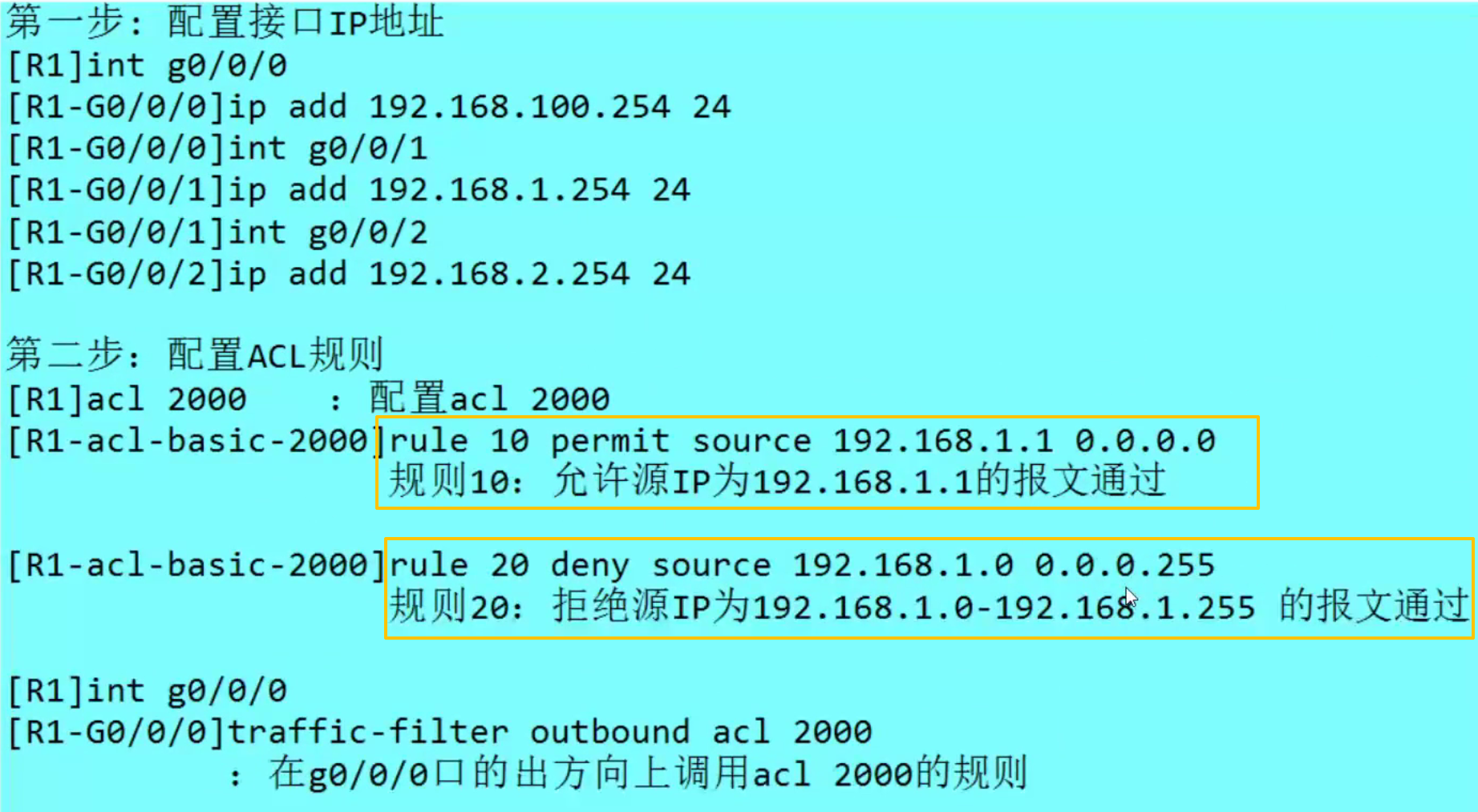

实验拓扑

协议号 位于IP报文头部，是一个8位字段（取值范围0-255）。它的作用是告诉IP层之上的协议栈：“我这个IP包里面封装的是什么协议的数据？”

协议号	协议	中文名	关键特征/记忆口诀
1	ICMP	互联网控制消息协议	“万物伊始”。网络控制与诊断的基石（Ping, Traceroute）。
2	IGMP	互联网组管理协议	“紧随其后”。用于组播组成员管理（视频会议、直播）。
6	TCP	传输控制协议	“六六大顺”。可靠的、面向连接的协议（HTTP、HTTPS、SSH）。
17	UDP	用户数据报协议	“一起走吧（17）”。不可靠但高效的协议（DNS查询、视频流、语音）。

特性	基本ACL（2000-2999）	高级ACL（3000-3999）
核心匹配依据	只关注“数据从哪里来”	关注“数据从哪里来，到哪里去，干什么”
匹配条件	源IP地址、时间段	源IP、目的IP、协议类型（IP/TCP/UDP/ICMP等）、源端口、目的端口、优先级、时间段等
ACL编号范围	2000 ~ 2999	3000 ~ 3999
配置命令	rule [permit/deny] source [IP地址]	rule [permit/deny] [protocol] source [IP] destination [IP] [port]
设计哲学	简单、高效、粗粒度控制	精确、灵活、细粒度控制
典型应用位置	尽量靠近目标（目的地）	尽量靠近源（发起者）
配置复杂度	低	高

部署黄金法则

1. 基本ACL部署原则：尽量靠近目的地（Destination）。

   • 为什么？ 因为它只识别源IP。放在离源太近的地方，会过早地阻断该IP去往其他合法目的地的流量，导致“误杀”。

   • 口诀：基本ACL，管谁来的，放得离目标近些。

2. 高级ACL部署原则：尽量靠近源（Source）。

   • 为什么？ 因为它能精确识别“源-目的-服务”。在流量发出的地方就进行过滤，可以将非法流量尽早丢弃，避免其占用网络带宽和核心设备资源。

   • 口诀：高级ACL，管得精细，放得离源头近些。

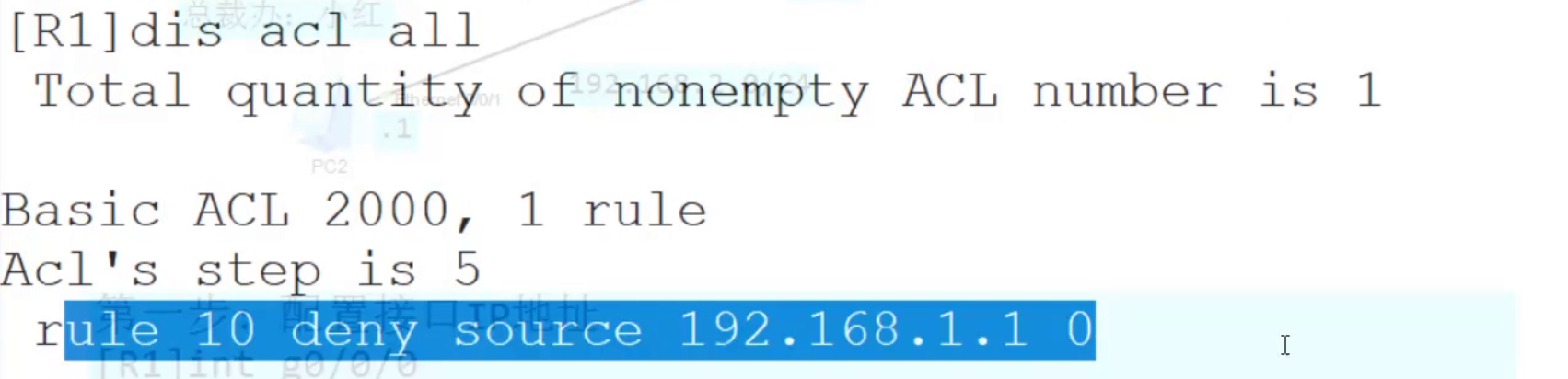

查看acl

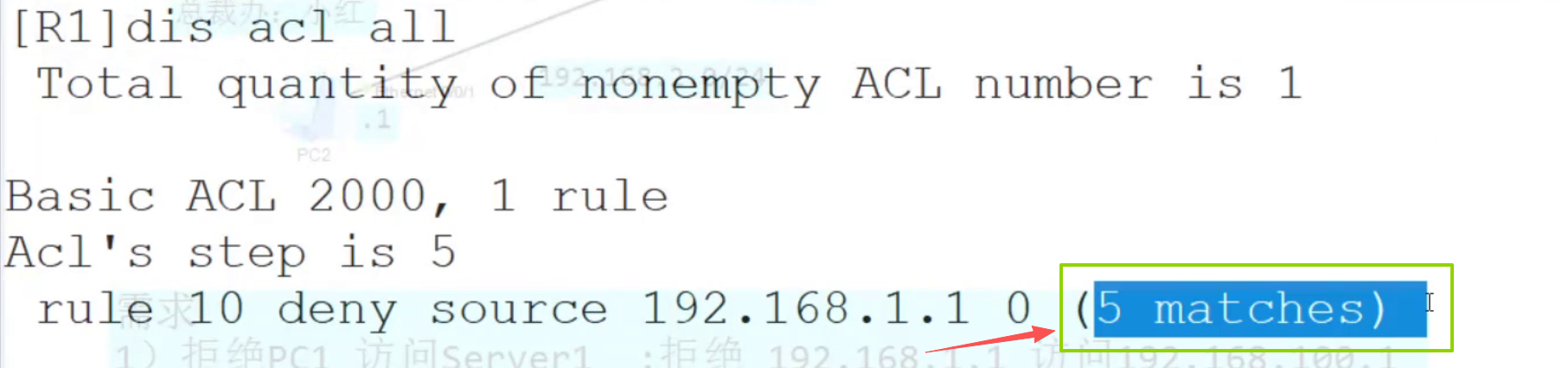

查看acl匹配的报文

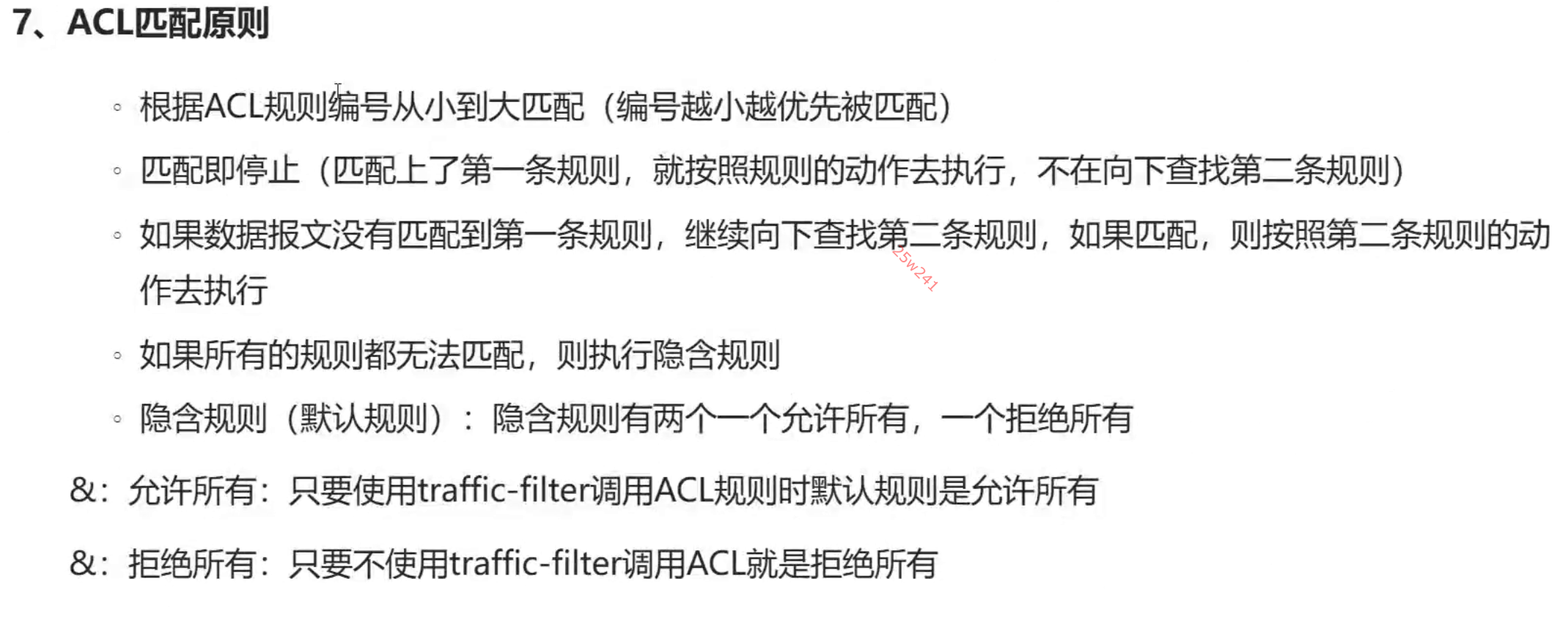

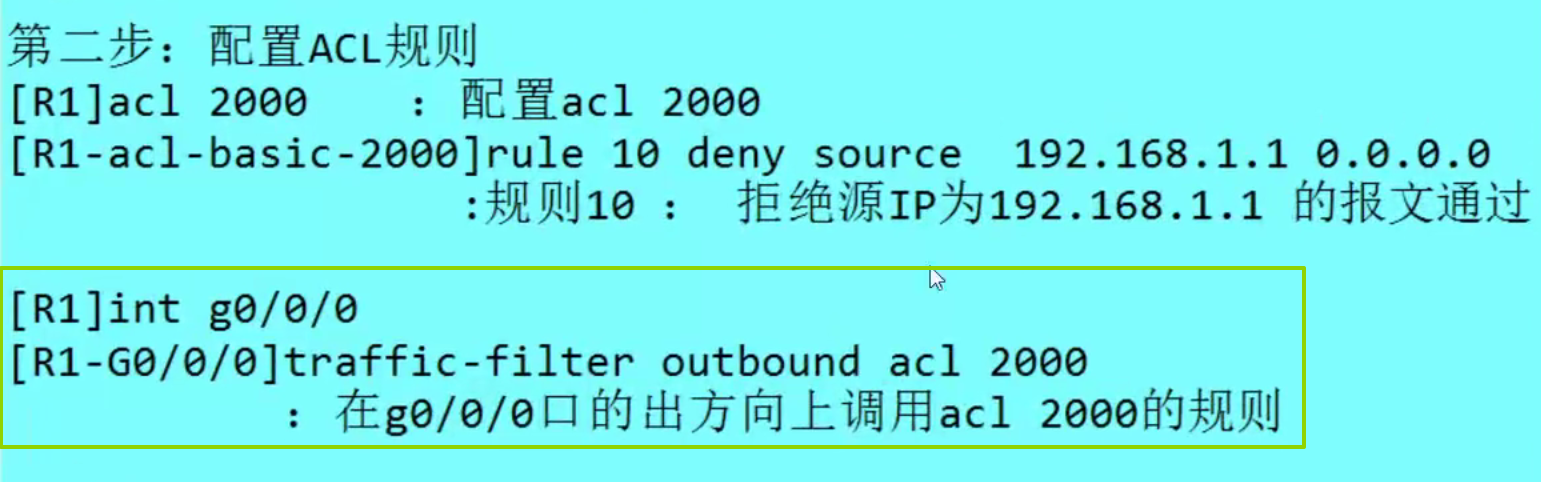

ACL匹配规则

---

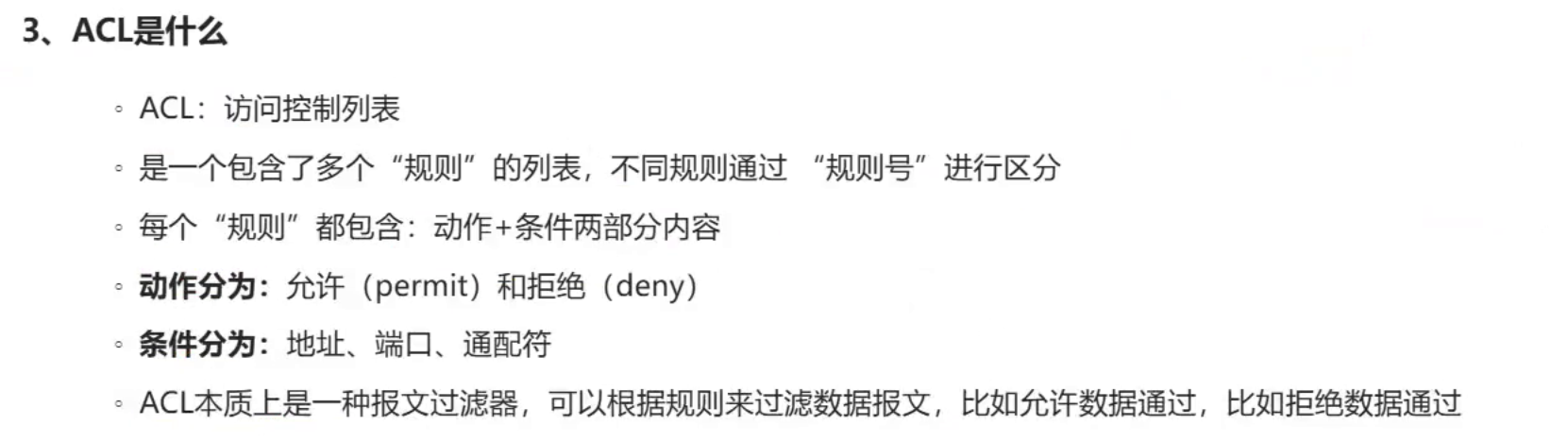

ACL的本质

首先，你必须建立一个核心认知：ACL（访问控制列表）本身只是一张写好规则的“过滤清单”。它自己不会做任何事，就像一个写了名单的册子。

关键：这份“过滤清单”可以被网络设备里不同的功能模块拿去使用。不同的模块，对清单里“允许/拒绝”的理解完全不同！ 这就是你所有困惑的根源。

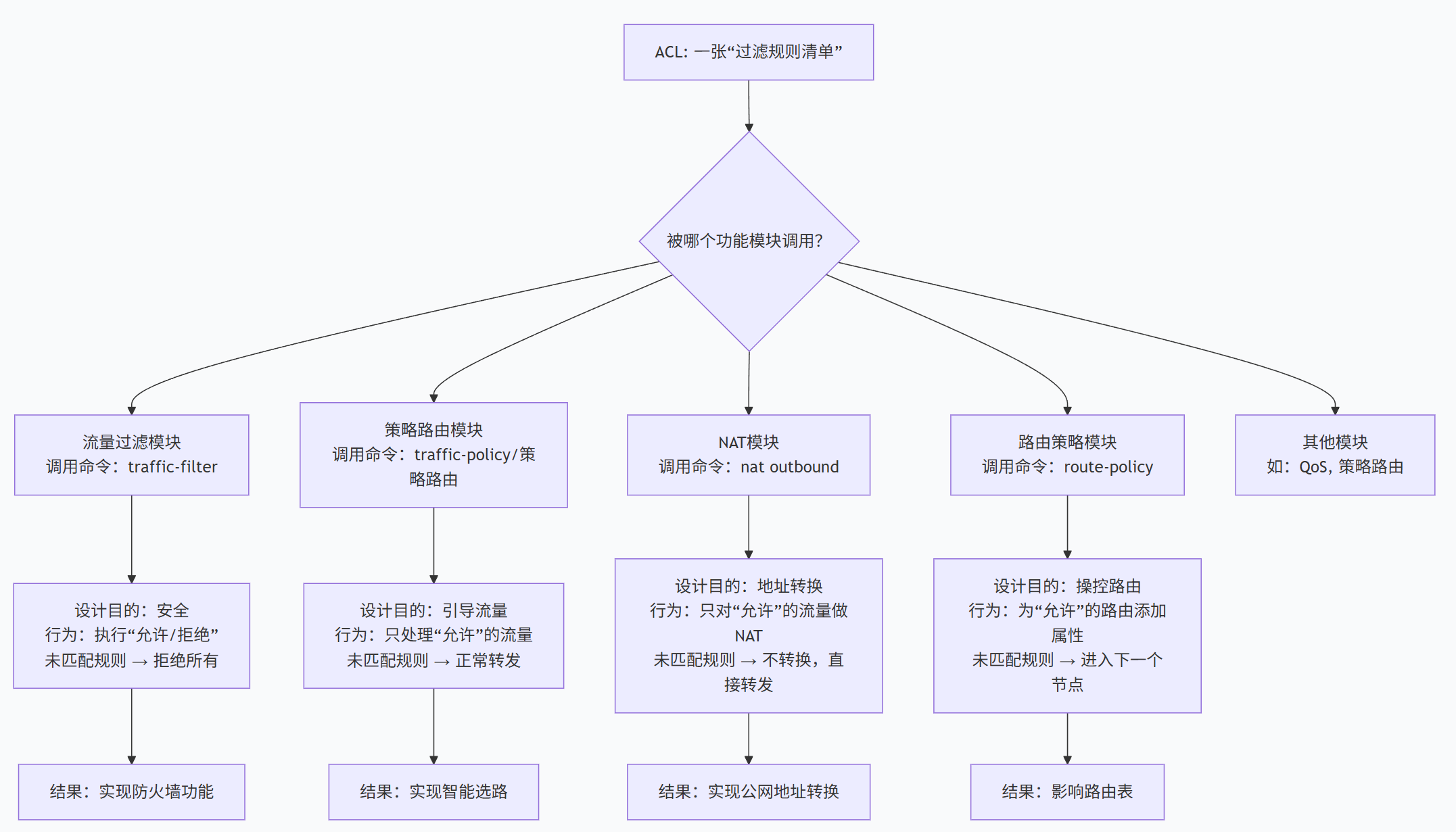

下图清晰地展示了ACL在华为网络设备中的核心应用场景及其本质差异：

分场景详解（为什么行为不同）

场景一：ACL + Traffic-Filter（流量过滤）—— “安全门卫”

• 目的：纯粹为了安全，阻止非法访问。

• 逻辑：白名单思维。只放行明确允许的，其他一律拦截。这是最严格的模式。

• 配置与结果：

# 1. 定义ACL：只允许访问Web服务
[Huawei] acl 3000
[Huawei-acl-adv-3000] rule permit tcp destination-port eq 80

# 2. 调用ACL做流量过滤
[Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] traffic-filter inbound acl 3000

# 结果：
# - HTTP流量（端口80） → 匹配规则 → permit → **允许通过**
# - 其他所有流量（如Ping, SSH） → 无规则匹配 → **匹配隐含规则 → deny → 拒绝丢弃**

场景二：ACL + NAT（网络地址转换）—— “翻译官”

• 目的：控制哪些内网IP可以转换成公网IP上网。

• 逻辑：任务清单思维。只对匹配的流量执行“翻译”（NAT）任务。不匹配的，不归我管，可能由其他NAT规则处理或直接路由。

• 配置与结果：

# 1. 定义ACL：指定哪些内部地址可以转换
[Huawei] acl 2000
[Huawei-acl-basic-2000] rule permit source 192.168.1.0 0.0.0.255

# 2. 调用ACL做NAT
[Huawei] interface GigabitEthernet 0/0/0  # 出接口
[Huawei-GigabitEthernet0/0/0] nat outbound 2000

# 结果：
# - 来自192.168.1.0/24的流量 → 匹配规则 → permit → **执行NAT转换**
# - 来自其他网段（如192.168.2.100）的流量 → 无规则匹配 → **不执行NAT，直接转发**
#   （如果路由可达，它可能用其他方式出去；如果不可达，则丢弃。但这与NAT模块无关）。

场景三：ACL + 策略路由 / 路由策略 —— “向导”或“人事经理”

• 目的：操控流量路径或路由信息，不关心安全。

• 逻辑：服务窗口思维。只处理名单内的业务，名单外的去隔壁（下一个节点或默认路由）处理。

• 配置示例（策略路由）：

# 1. 定义ACL：匹配需要走专线的流量（如访问Server 10.1.1.1）
[Huawei] acl 3001
[Huawei-acl-adv-3001] rule permit ip destination 10.1.1.1 0

# 2. 定义流分类和行为，关联ACL
[Huawei] traffic classifier VIP
[Huawei-classifier-VIP] if-match acl 3001
[Huawei] traffic behavior REDIRECT
[Huawei-behavior-REDIRECT] redirect ip-nexthop 202.100.1.1
[Huawei] traffic policy VIP-POLICY
[Huawei-policy-VIP-POLICY] classifier VIP behavior REDIRECT

# 3. 应用策略
[Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] traffic-policy VIP-POLICY inbound

# 结果：
# - 去往10.1.1.1的流量 → 匹配ACL → 被重定向到202.100.1.1
# - 其他所有流量（如上网） → 无规则匹配 → **走接口默认路由**，不受影响。

---
