在OSPF（开放最短路径优先）协议中，路由器是如何决定“哪条路更好”的？答案全在Cost（开销）值里。OSPF 是一种链路状态协议，它使用 Cost 作为度量值（Metric）来计算最短路径。

今天我们通过三个实验场景，彻底搞清楚链路带宽、参考带宽以及手动 Cost 配置对路由选路的影响。

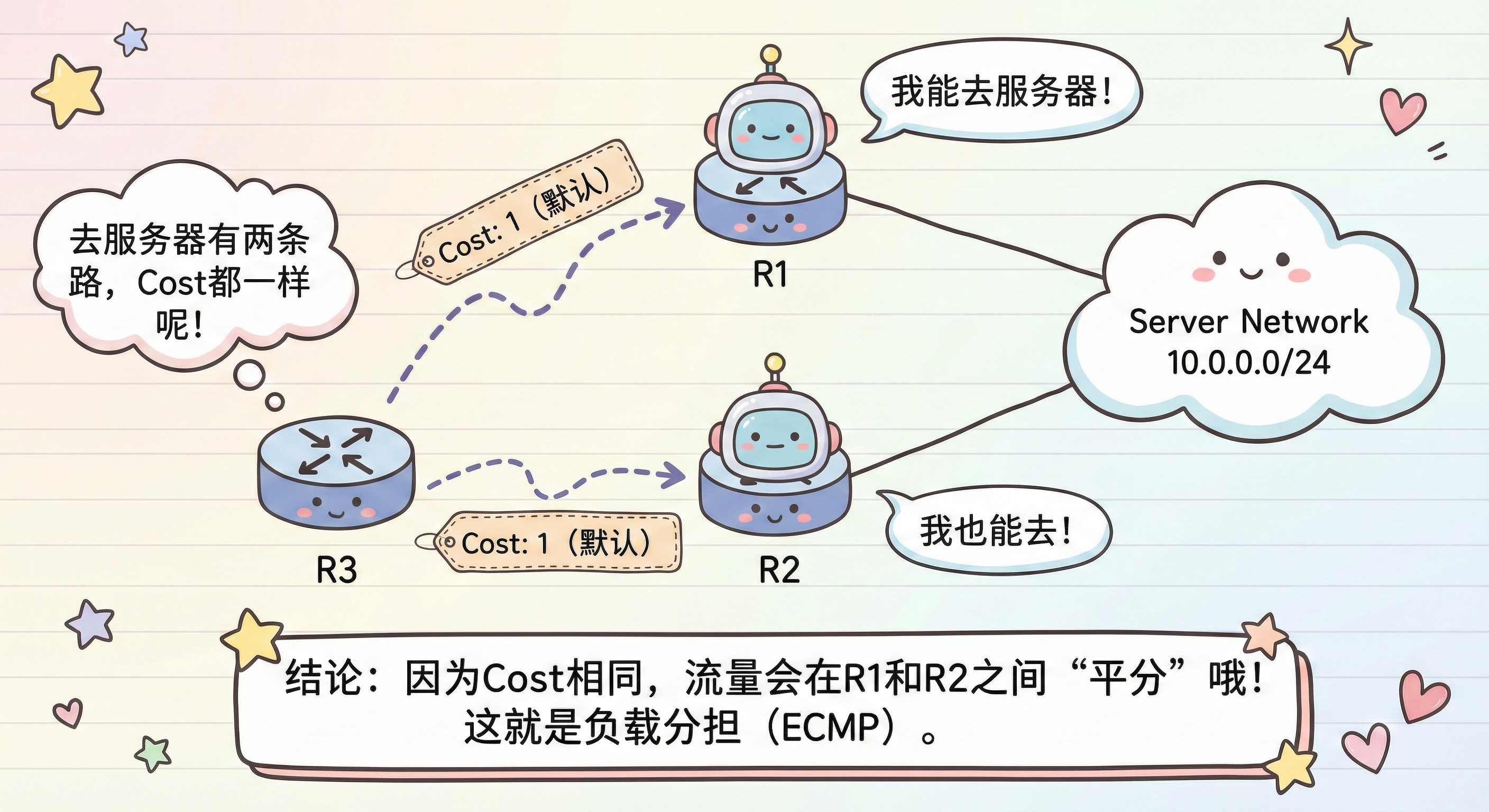

一、默认状态下的“公平”：等价多路径（ECMP）

在默认配置下，OSPF 的选路非常“单纯”。

场景设定：

R3 作为下游设备，拥有 R1 和 R2 两个上行网关。三台路由器均运行 OSPF，且所有接口带宽保持默认值。

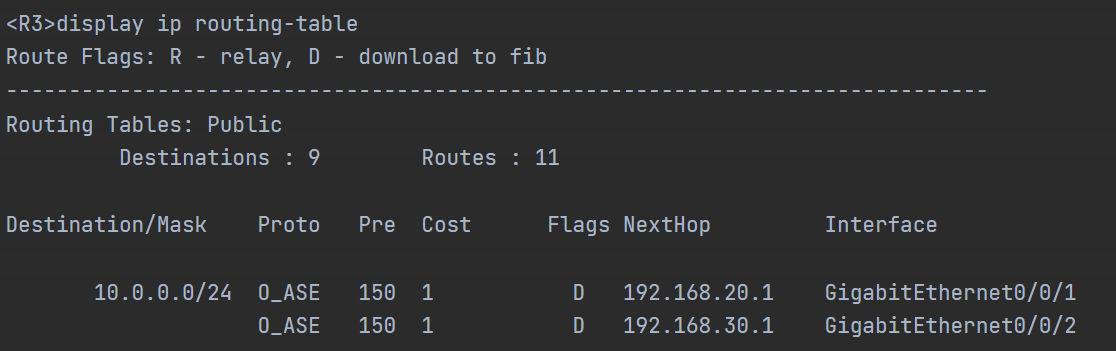

• 现象： 当 R3 访问服务器网段 10.0.0.0/24 时，通过 display ip routing-table 可以看到存在两条 Cost 相同的等价路由。
• 结果： 流量会在 R1 和 R2 之间进行负载分担。此时 R3 认为这两条路径的“距离”完全一致。

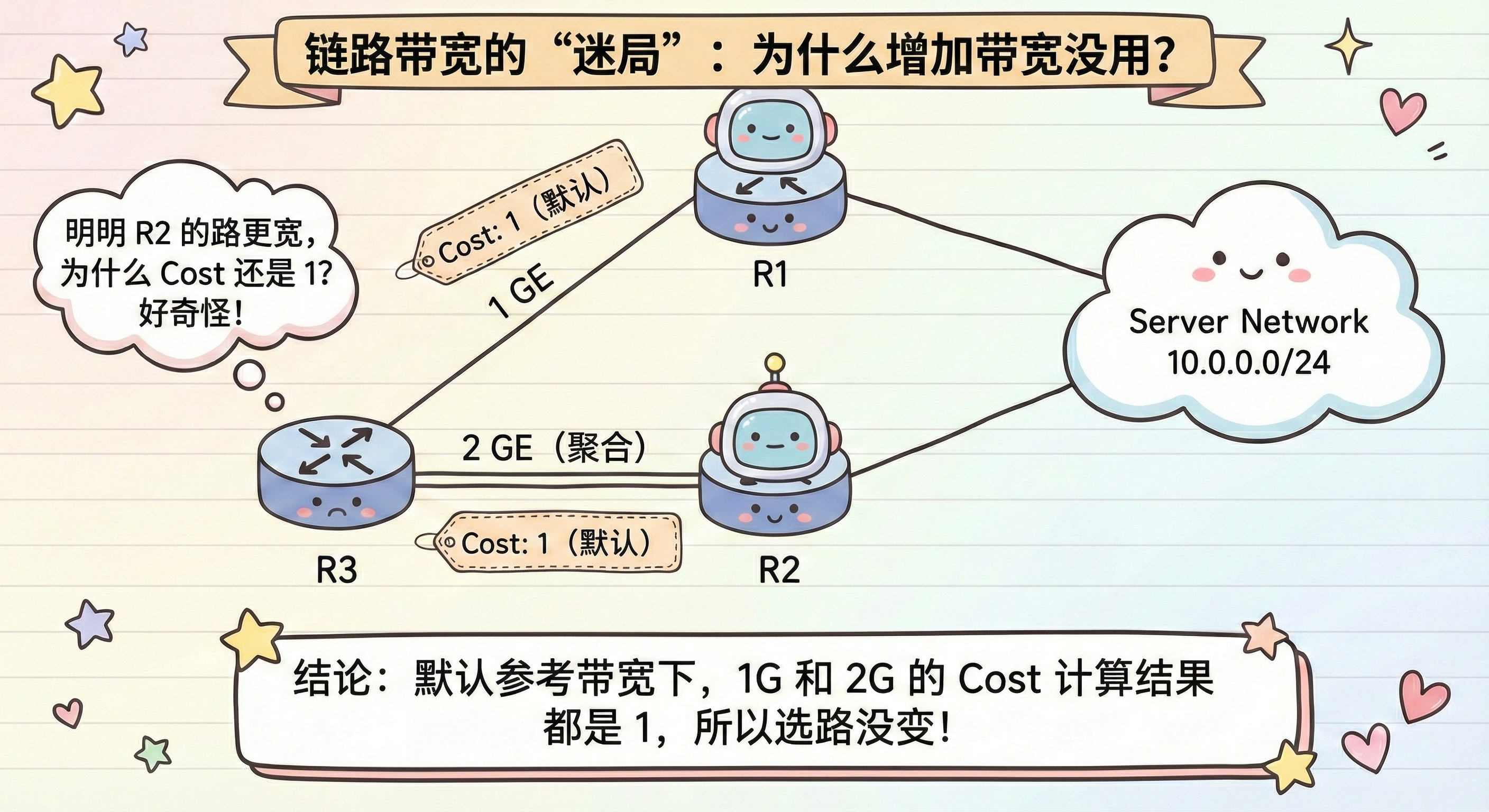

二、链路带宽的“迷局”：为什么增加带宽没用？

很多初学者认为：我增加了一条链路的带宽（比如做链路聚合），OSPF 应该会自动选更宽的那条路。但事实往往并非如此。

实验过程：

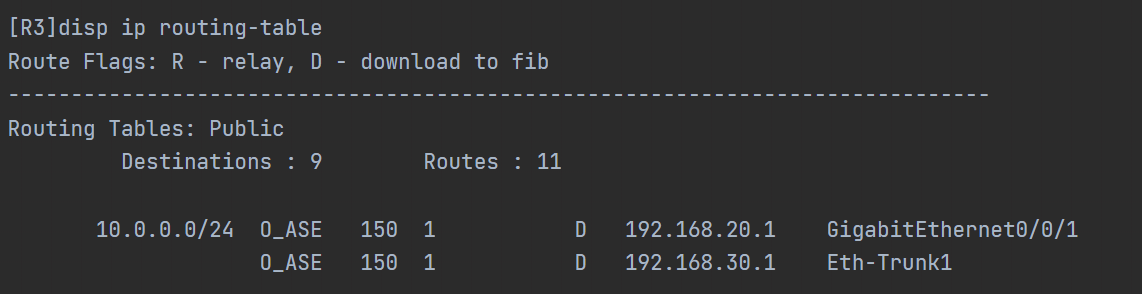

我们将 R3 到 R2 的链路进行捆绑，带宽从 1GE 提升到 2GE。然而，在 R3 上查看路由表，发现依然是两条等价路由，选路并没有发生变化。

核心公式：OSPF Cost 是如何计算的？

OSPF 计算接口 Cost 的公式如下：

• 默认参考带宽（Bandwidth-Reference）： 100 Mbps。
• 计算结果： 对于 1000M（1GE）和 2000M（2GE）的接口，根据公式计算出的 Cost 值均小于 1，而 OSPF 取整后的最小值也是 1。

解决方案：修改参考带宽

为了让 OSPF 识别出高速链路的差异，我们需要在 R3 上修改参考带宽：

[R3-ospf-1] bandwidth-reference 10000

此时：

• R3 到 R1 (1GE) 的 Cost：1 + (10000 / 1000) = 11

• R3 到 R2 (2GE) 的 Cost：1 + (10000 / 2000) = 6

  路由将优先转发至 Cost 值更小的 R2 路径。

<R3>display ip routing-table 10.0.0.0 24
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Table : Public
Summary Count : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.0.0.0/24  O_ASE   150  6           D   192.168.30.1    Eth-Trunk1

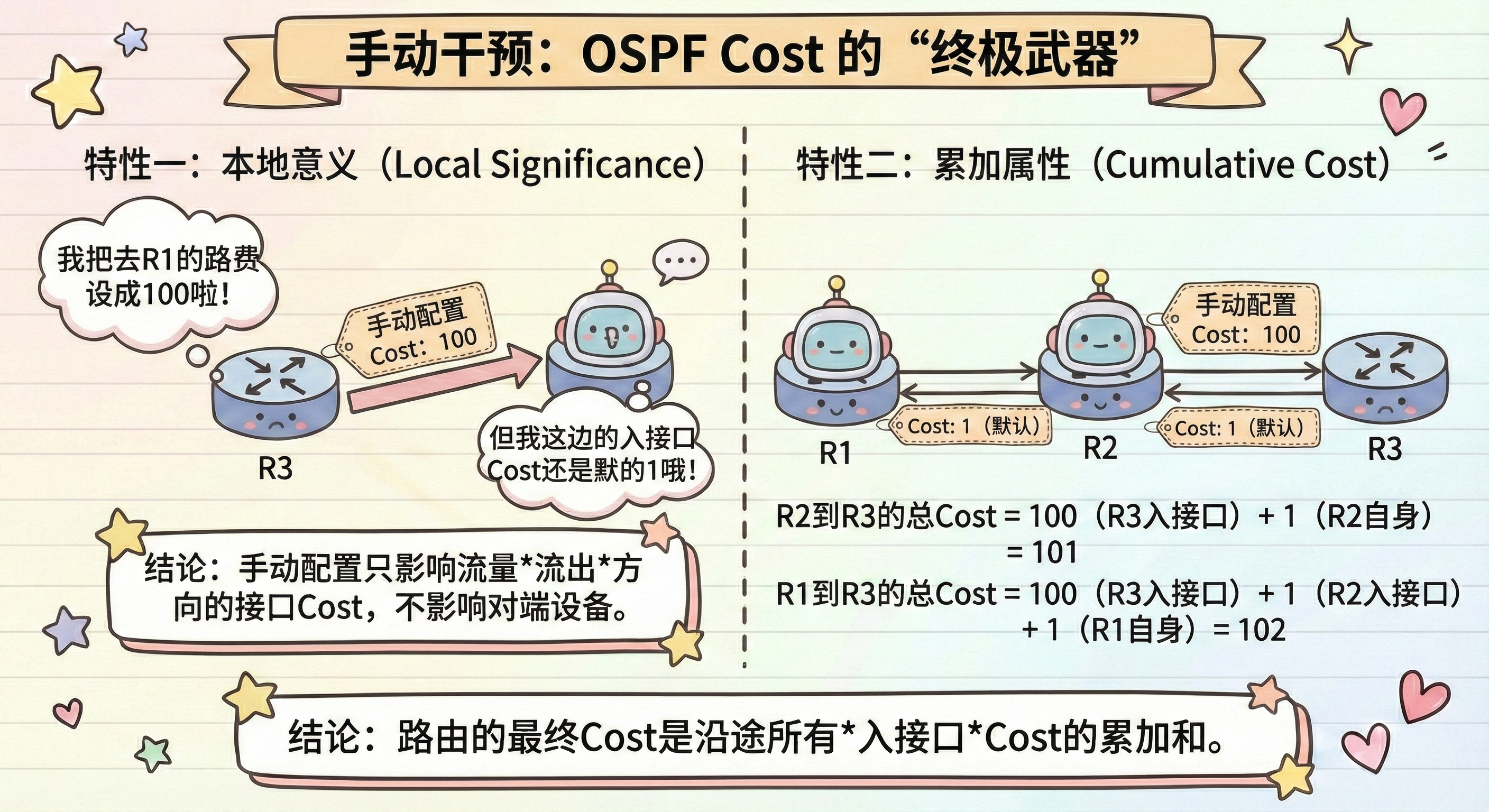

三、手动干预：OSPF Cost 的“终极武器”

除了调整全局参考带宽，网络工程师最常用的手段是直接在接口上修改 Cost 值。

操作命令：

在接口下配置：ospf cost 100。

必须掌握的两个特性：

A. 本地意义（Local Significance）

Cost 值具有“方向性”。如果你在 R3 的上行接口配置了 Cost 100，它只影响从 R3 发出的流量。

• 实验证明： 在 R3 上行口加了 Cost 后，R3 选路变了；但从 R2 查看 R3 的路由，Cost 值并没有增加。

B. 累加属性（Cumulative Cost）

路由的最终 Cost 是从源到目的地所有入接口 Cost 的总和。

场景演示： R1 -> R2 -> R3

在 R2 对接 R3 的接口配置 ospf cost 100。

<R2>display current-configuration interface GigabitEthernet 0/0/1
#
interface GigabitEthernet0/0/1
 description To-[R3]
 ip address 192.168.20.1 255.255.255.252
 ospf cost 100

R2 查路由： 到 R3 的 Cost 变为 101。

<R2>disp ip routing-table 3.3.3.3
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Table : Public
Summary Count : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        3.3.3.3/32  O_ASE   150  101         D   192.168.20.2    GigabitEthernet0/0/1

R1 查路由： 到 R3 的 Cost 变为 102（累加了 R1 到 R2 的接口开销）。

<R1>disp ip routing-table 3.3.3.3
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Table : Public
Summary Count : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        3.3.3.3/32  O_ASE   150  102         D   192.168.10.2    GigabitEthernet0/0/0

反向查路由： 从 R3 查 R1，由于回程路径的入接口没有修改 Cost，其值依然保持默认（如 3），完全不受去程配置的影响。

<R3>disp ip routing-table 1.1.1.1
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Table : Public
Summary Count : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        1.1.1.1/32  O_ASE   150  3           D   192.168.20.1    GigabitEthernet0/0/1

总结

OSPF 的选路并不是简单的“带宽大者优先”，而是严格遵循 Cost 计算公式：

• 默认带宽参考值太低会导致高速链路无法区分，建议在万兆网络中调大 bandwidth-reference。
• 手动配置 Cost 是实现流量精确引流的最直接手段。
• 牢记方向性： 路由选路只看流量流出方向对应的入接口 Cost 累加。
