参考资料：【正点原子】开拓者之FPGA开发指南 V3.2

一.协议栈

1.1 最小可用小协议栈（mini stack）

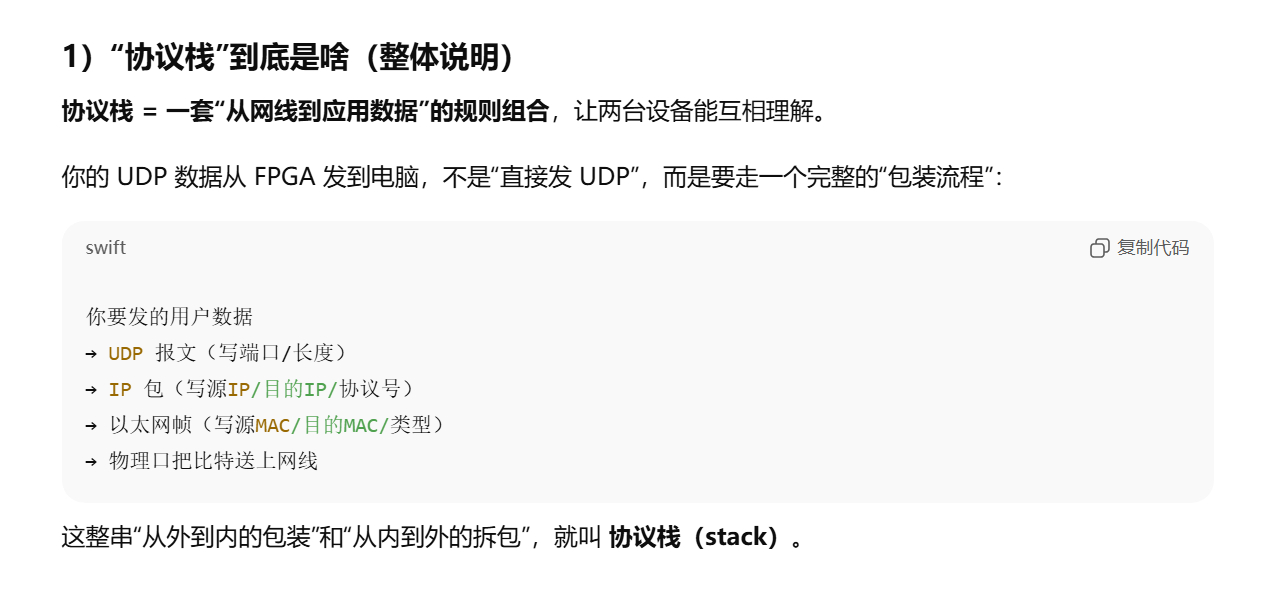

在网线上真正跑的是 以太网帧（Ethernet Frame）。UDP 只是帧里面的“内容的一部分”。

手册也用“逐层封装”的说法讲得很明确：
MAC 帧的数据段是 IP 数据报；IP 的数据段是 UDP 报文；UDP 的数据段才是用户数据。

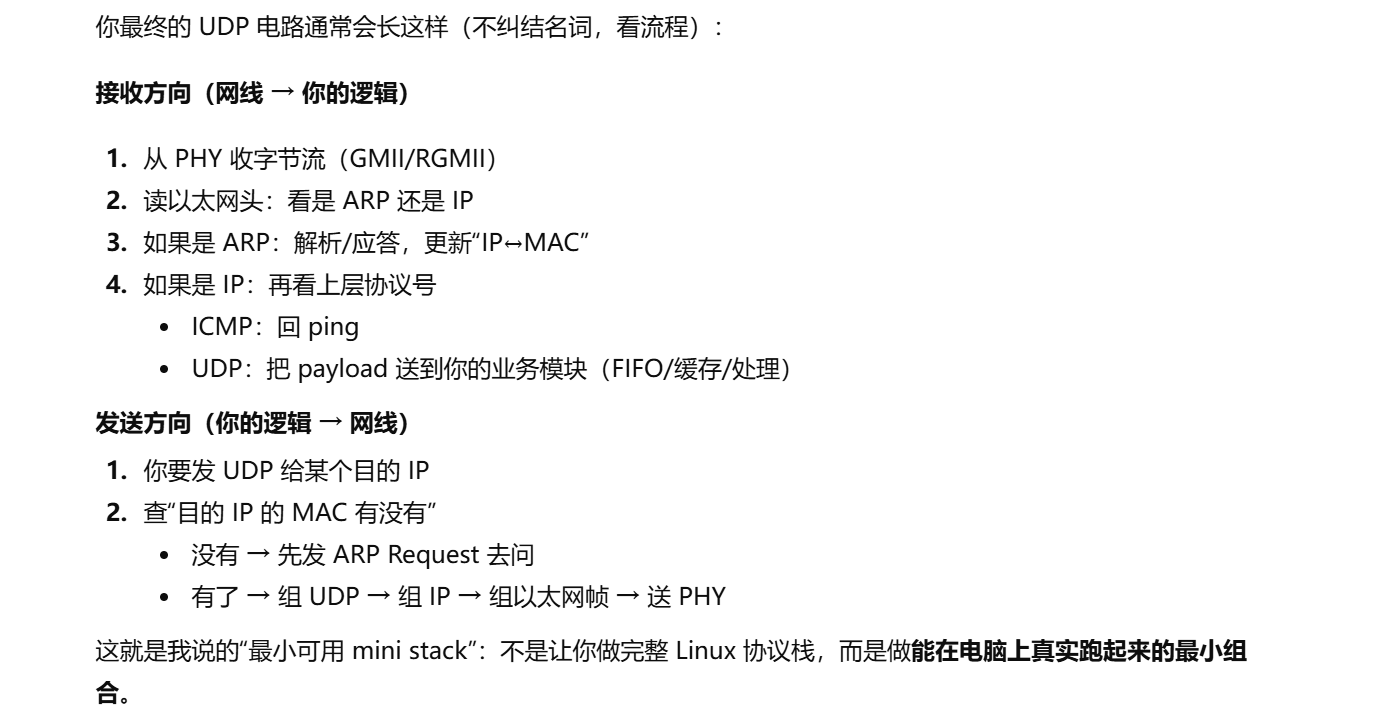

所以做“以太网 UDP 数据报文发送电路”，本质是在 FPGA 里实现一个“最小可用小协议栈（mini stack）”：

做一个 “能和电脑互通的最小子集”：

L2（链路层）：会收发以太网帧 + 生成正确 CRC32/FCS（不然网卡丢包）
ARP：至少能让电脑通过 ARP 得到你的 MAC（不然电脑发不了 IP/UDP 给你）
L3 IPv4（网络层）：能解析/生成 IP 头 + 校验和（不然对方丢 IP 包）
L4 UDP（传输层）：能正确组/拆 UDP 头和数据（校验和可先不做，后面再补）

1.2 ARP/ICMP 必要性

1）为什么 UDP 之前一定要先有 ARP

你在以太网上真正发出去的是 以太网帧（Ethernet Frame），帧头里必须有 目的 MAC 地址。

上位机应用（比如你写 UDP 调试助手）通常只知道“对方 IP”，但网卡转发帧必须靠“目的 MAC”。
ARP 的作用就是：根据目的 IP 自动获取目的 MAC，并把结果缓存起来（ARP 缓存表/ARP 映射），下次就不用再查了。手册也明确写了：ARP 是“根据 IP 获取 MAC”，且缓存会过期，静态绑定维护很麻烦。

所以你想做 UDP 工程时，如果没有 ARP，就只能：

方案 A：静态写死 MAC（很不通用，换电脑/换网卡 MAC 就变了）
方案 B：手动在电脑里静态绑 ARP 表（更麻烦，维护成本高）

结论：做 UDP 通信时，ARP 基本是“必选地基”。

2）为什么会在 UDP 前先做 ICMP（ping）

严格讲：UDP 不一定“必须”实现 ICMP 才能收发 UDP。

但教程一般会先做 ICMP 的原因很现实——ping 是最便宜、最直观的“网络连通性自检”：

ping 的请求/应答就是 ICMP Echo（ICMP Echo请求与应答）：Type=0x08 请求，Type=0x00 应答，并且要匹配序列号等字段。
手册对 ICMP 实验任务写得很直白：电脑 ping FPGA，FPGA 收到后再回给电脑。
更关键的是：电脑在 ping 之前也会先 ARP。所以 ICMP 实验天然把“ARP + IP + ICMP”这条链路都验证了一遍：
- ARP 不通 → ping 根本发不到 FPGA
- IP 头/校验不对 → ping 会失败
- ICMP 组包不对 → 也失败
  这对你后续做 UDP 是非常好的“保命测试”。

另外，手册也说明了：ICMP 相比 ARP 工程，替换了控制模块并增加了 FIFO 和 ICMP 顶层。

这一步就是在为后续 UDP 的“多协议切换/复用”打基础。

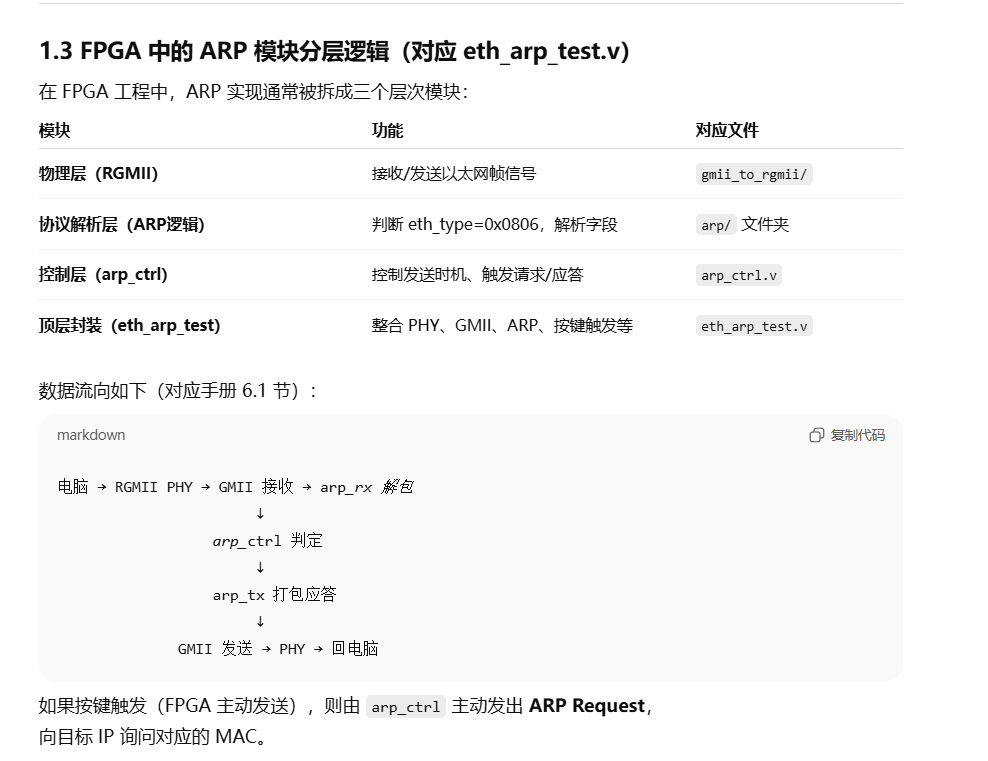

1.3 把“协议栈”落到 FPGA 工程思路上（整体架构）

二 ARP 实验任务：

电脑发 ARP Request → FPGA 回 ARP Reply
按下开发板触摸按键 TPAD → FPGA 主动发 ARP Request → 电脑回 ARP Reply

结构：

三顶层 `eth_arp_test.v`

3.1 端口：RGMII 物理口 + 复位 + 触摸按键

eth_rxc / eth_rx_ctl / eth_rxd[3:0]：RGMII 接收
eth_txc / eth_tx_ctl / eth_txd[3:0]：RGMII 发送
sys_rst_n：系统复位
touch_key：触摸按键（触发 FPGA 主动 ARP 请求）
eth_rst_n：给以太网芯片的复位脚（顶层直接 assign eth_rst_n = sys_rst_n;）

3.2 四个关键参数（决定你电脑怎么配 IP）

顶层写死了：

开发板 MAC：00-11-22-33-44-55
开发板 IP：192.168.1.10
默认目的 MAC：广播 ff:ff:ff:ff:ff:ff（用于 ARP Request）
默认目的 IP：192.168.1.102（一般设成你电脑 IP）

这和手册后面验证用的 IP 是一致的（比如 ping 192.168.1.10）

3.3 `PLL`：“相位偏移 eth_rxc”

顶层例化：

pll u_pll(.inclk0(eth_rxc), .c0(eth_rxc_deg))

含义：把 RGMII 接收时钟 eth_rxc 做相位偏移，再送进 gmii_to_rgmii 的 rgmii_rxc。
目的很实际：RGMII 是 DDR（上下沿采样），为了采样更稳，常会把采样时钟挪到数据眼图中间（工程里就叫 eth_rxc_deg）。

3.4 `gmii_to_rgmii`：DDR ↔ SDR 转换

RGMII：4bit DDR（上升沿+下降沿各 4bit）
GMII：8bit SDR（每个时钟上升沿 8bit）

“翻译器”：

PHY 过来的是 RGMII：eth_rxd[3:0] + eth_rx_ctl + eth_rxc
转成内部更好处理的 GMII：gmii_rxd[7:0] + gmii_rx_dv + gmii_rx_clk
发包时反过来：gmii_txd/gmii_tx_en → eth_txd/eth_tx_ctl

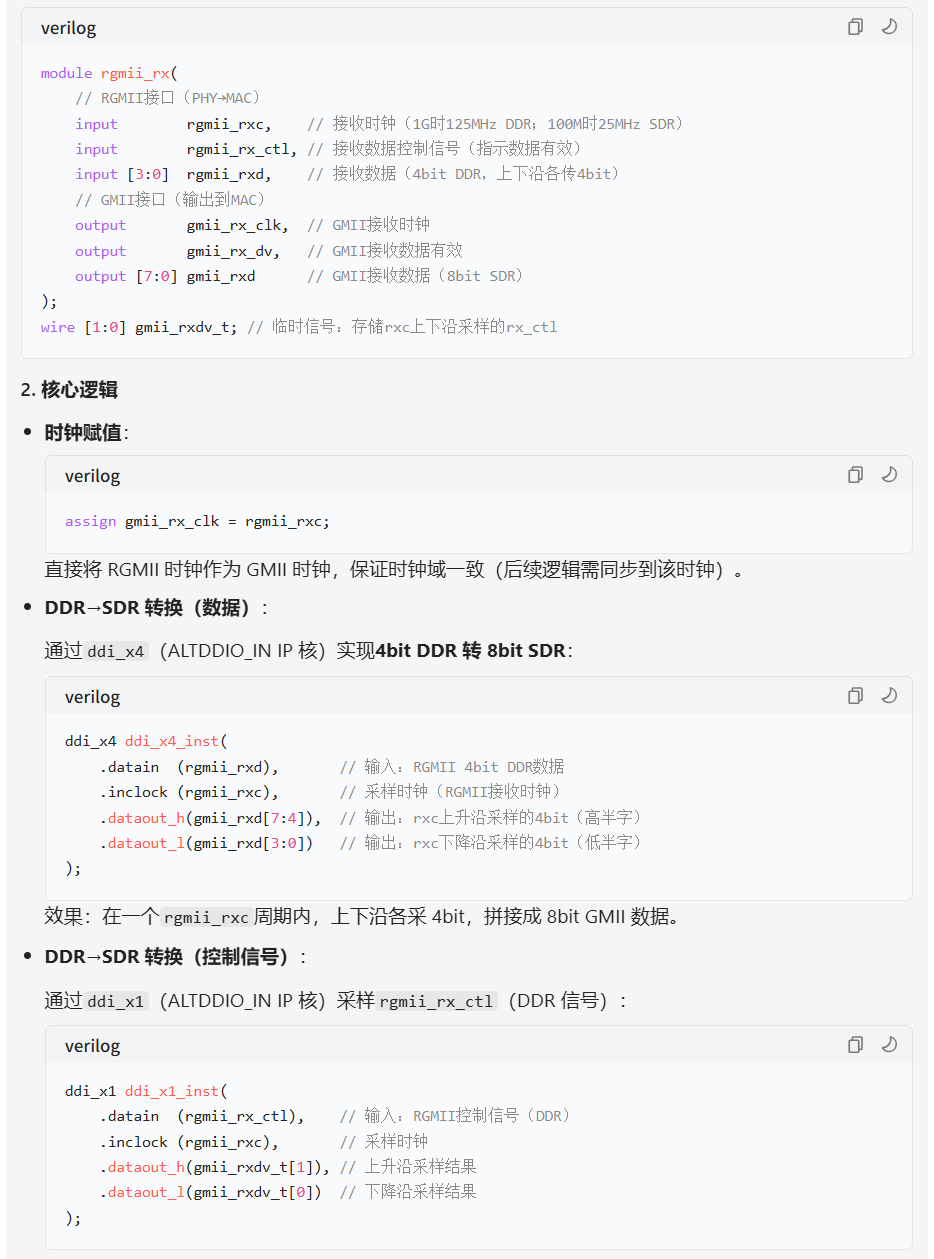

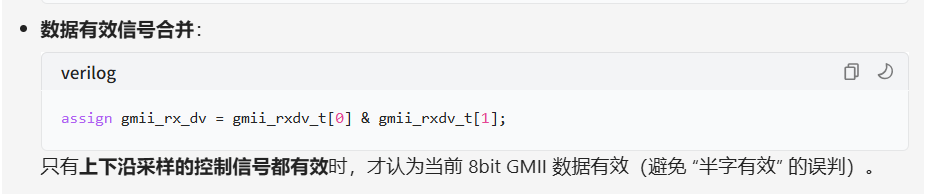

gmii_to_rgmii 内部就是：

rgmii_rx：用 ALTDDIO_IN 把 DDR “拆成” 上升沿数据 dataout_h 和下降沿数据 dataout_l
手册还给了实例：ddi_x4 把 rgmii_rxd[3:0] 转成 gmii_rxd[7:0]，ddi_x1 把 rgmii_rx_ctl 转成 gmii_rx_dv
rgmii_tx：用 ALTDDIO_OUT 把 GMII 的 8bit SDR “合成” 4bit DDR 输出到 RGMII（手册说这块用 ALTDDIO_OUT）

3.5 `arp` + `arp_ctrl`：谁负责协议，谁负责“什么时候发”

arp：负责解析 ARP、组 ARP 帧、发 Request/Reply。手册明确：ARP 顶层 = arp_rx + arp_tx + crc32_d8
arp_ctrl：负责“按键触发 / 收到对方 ARP 后触发应答”等控制流程

顶层还有一行非常关键：

assign des_mac = src_mac;
assign des_ip = src_ip;

意思：收到谁的 ARP（对方 MAC/IP）就把它当成下一次发送的目的 MAC/IP。
所以你按 TPAD 主动发 ARP Request 时，目标就是“最近一次学到的对端”（或默认目的 IP/MAC 配合控制逻辑）。

四下载后怎么验证

4.1 先让 FPGA 主动发 ARP（按 TPAD）

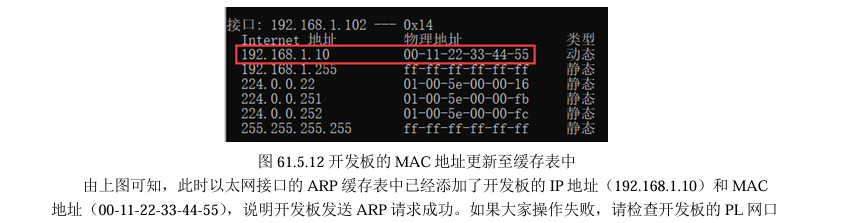

你按 TPAD 后，电脑 ARP 缓存表里会出现开发板的 IP/MAC 映射。手册也提示失败就检查：

网线是否连接开发板 PL 网口（GE_PL）
是否按下 TPAD 触发
电脑网口是否支持千兆（不支持可能失败）

4.2 再验证“电脑发 ARP → FPGA 回应答”（用 ping 间接触发 ARP）

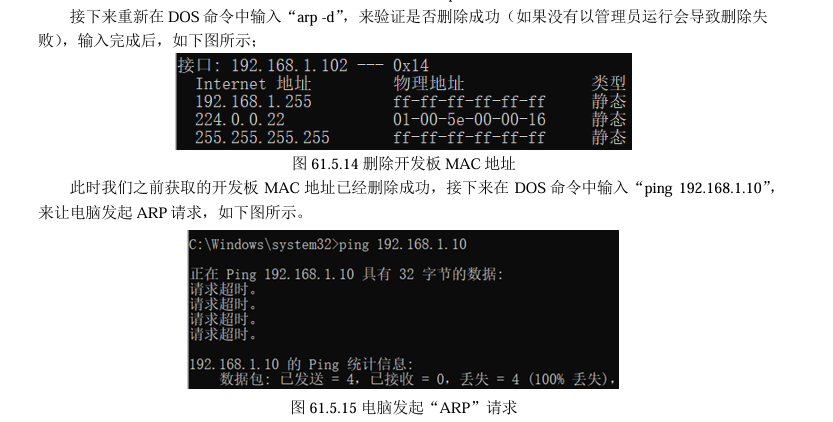

手册给的步骤是：

先把 ARP 缓存删掉：arp -d（最好管理员运行，否则可能删不掉）
ping 192.168.1.10 让电脑发起 ARP 请求
手册提醒：因为这个实验没做 ICMP，所以 ping 会超时，但 ARP 过程会发生，开发板会回 ARP Reply

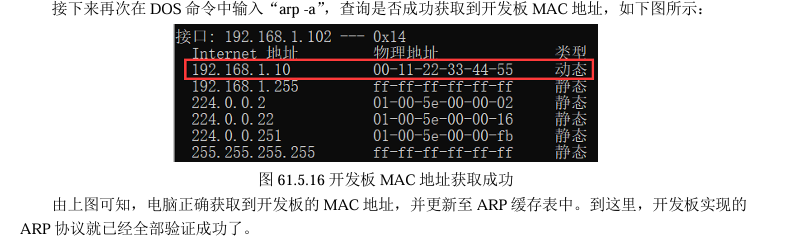

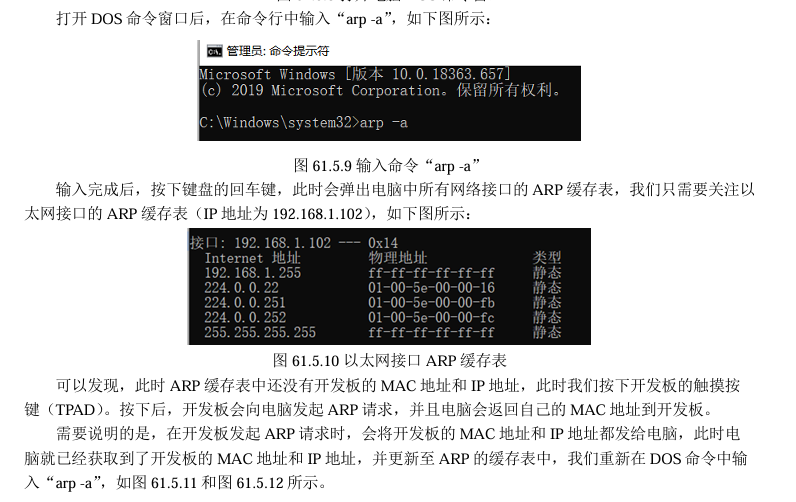

再 arp -a 查看是否学到了开发板 MAC

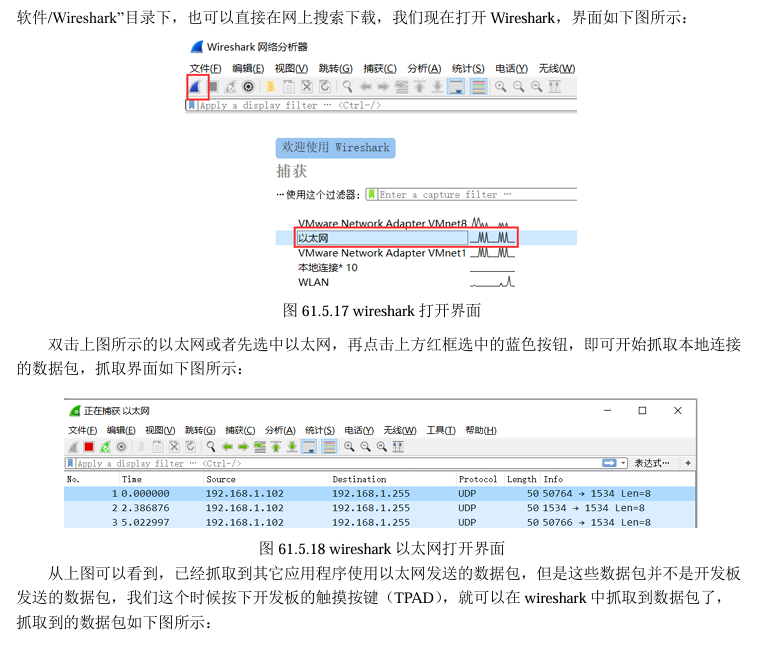

4.3 用 Wireshark 抓包（看到“真实数据包”你会瞬间通透）

手册步骤：

打开 Wireshark，选网卡开始抓包
然后按下 TPAD，就能在 Wireshark 里抓到开发板发出的包

五路线 B：新建工程 + 自己生成 IP 核 + 自己约束

准备工作：

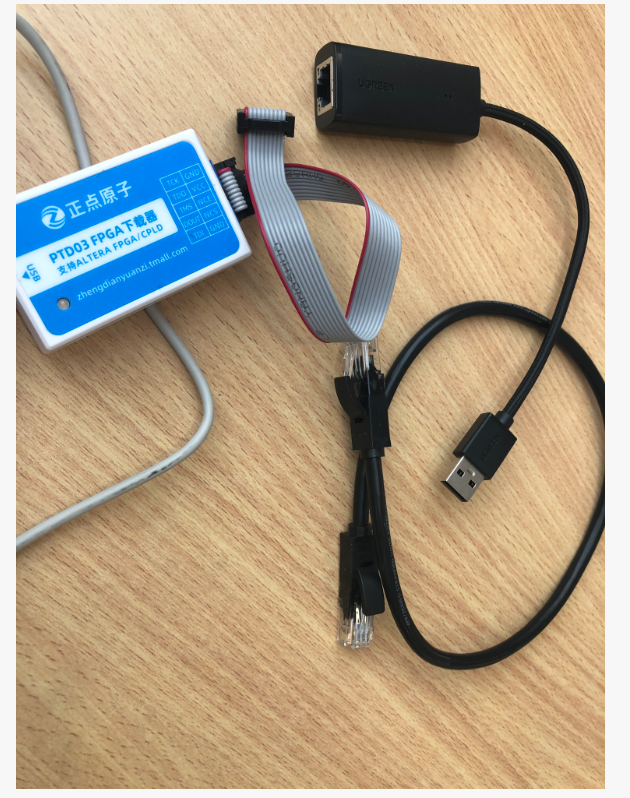

硬件：FPGA开发板（我的是正点原子开拓者FPGA），

PTD03下载器，

千兆USB转网口（有的笔记本没有网口），

千兆网线

B1. 新建 Quartus 工程

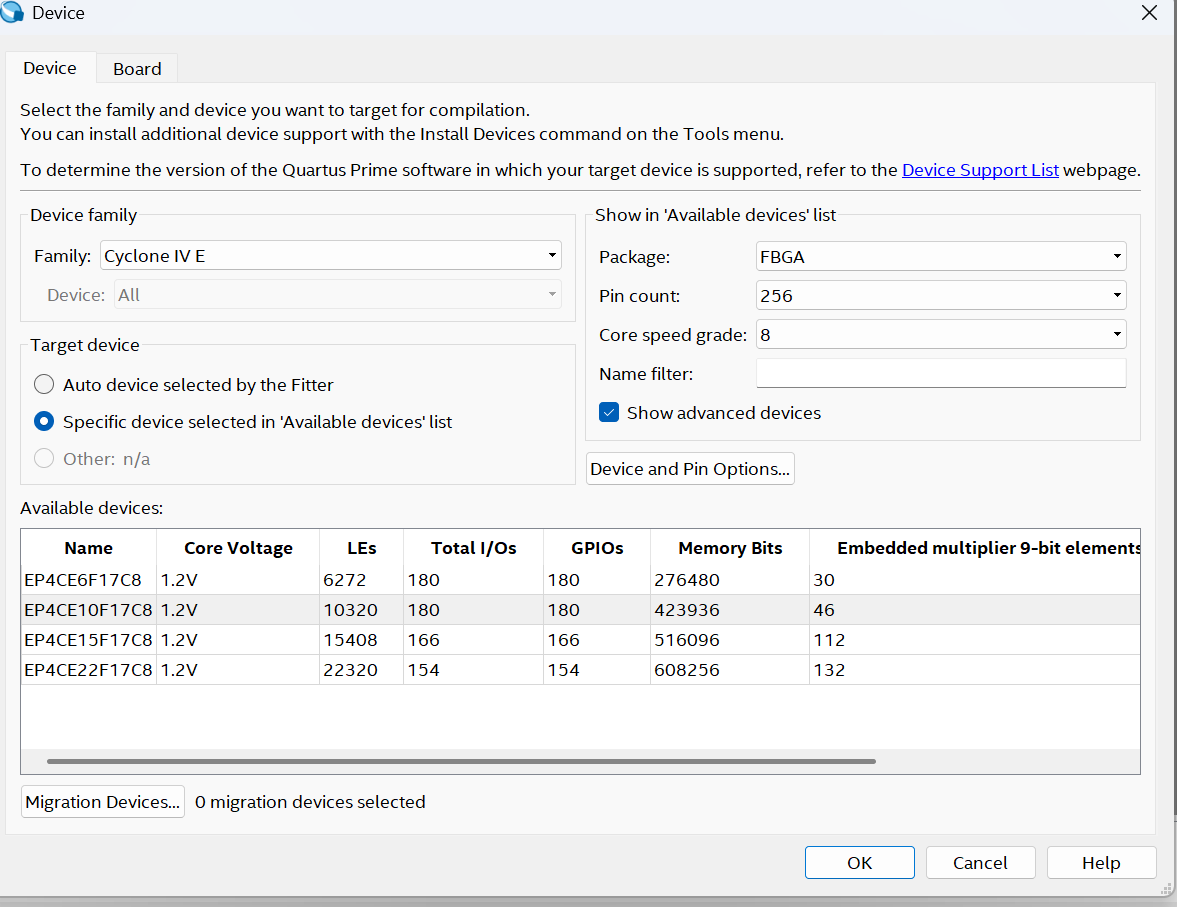

New Project Wizard → 选择工程目录→ 选芯片型号

B2. 添加源码

这里不自己编写源码了，用原子的ARP源码

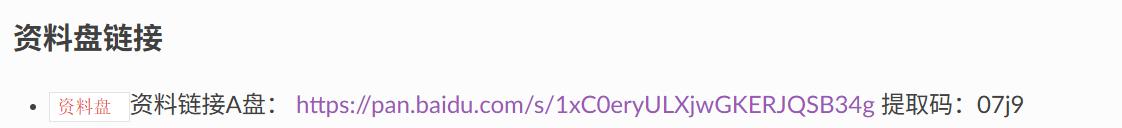

开拓者FPGA开发板EP4CE10 — 正点原子资料下载中心 1.0.0 文档

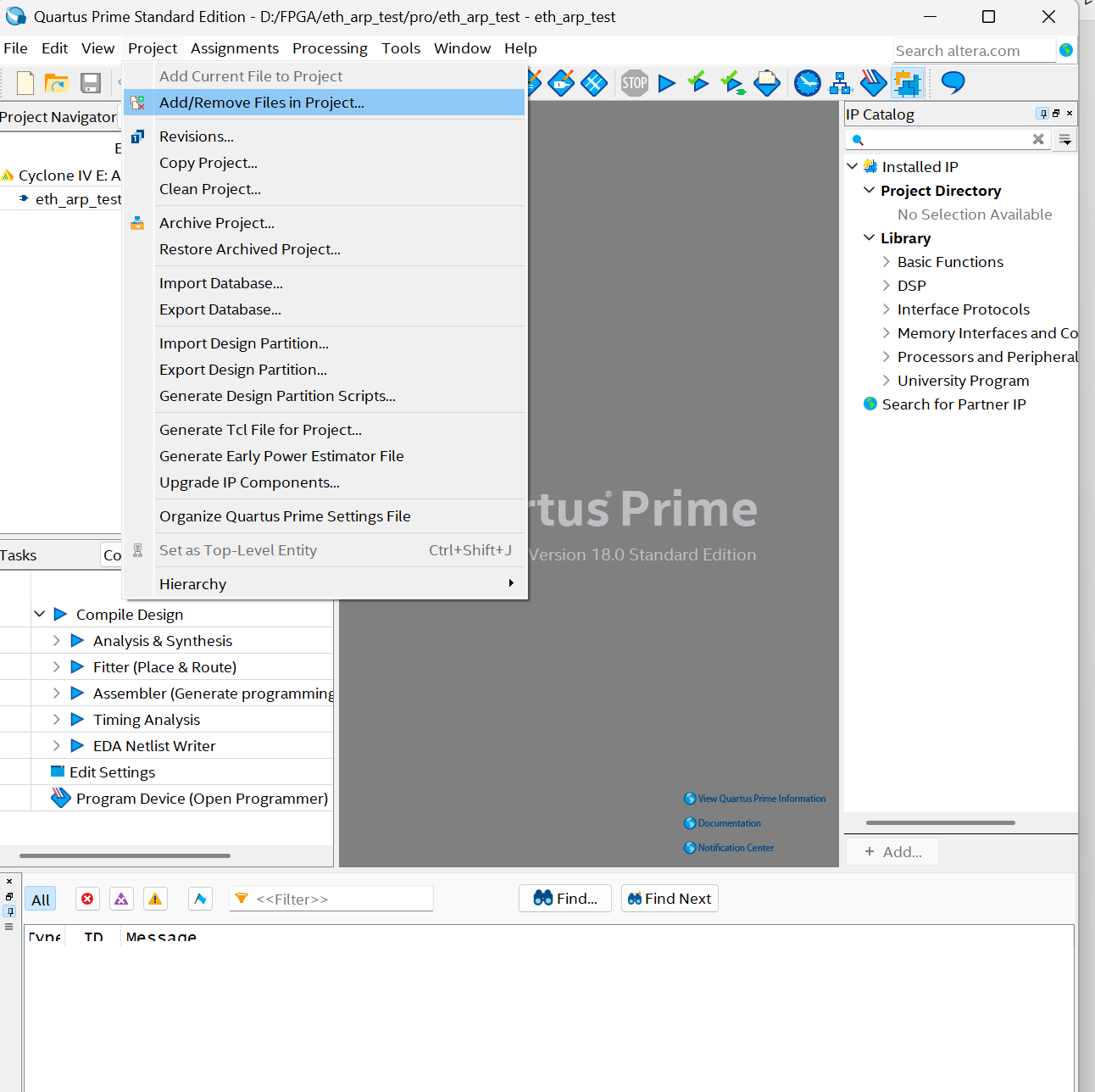

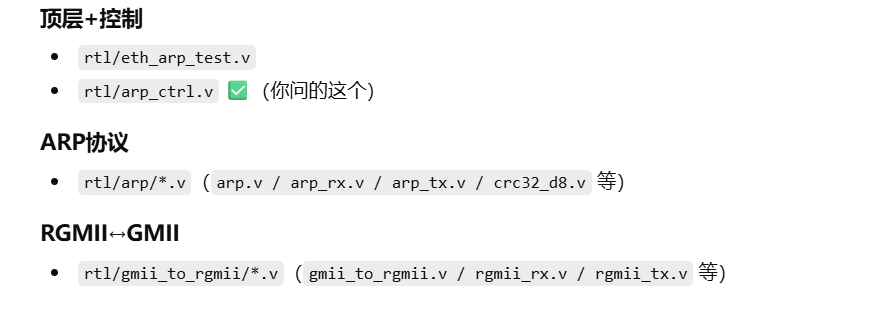

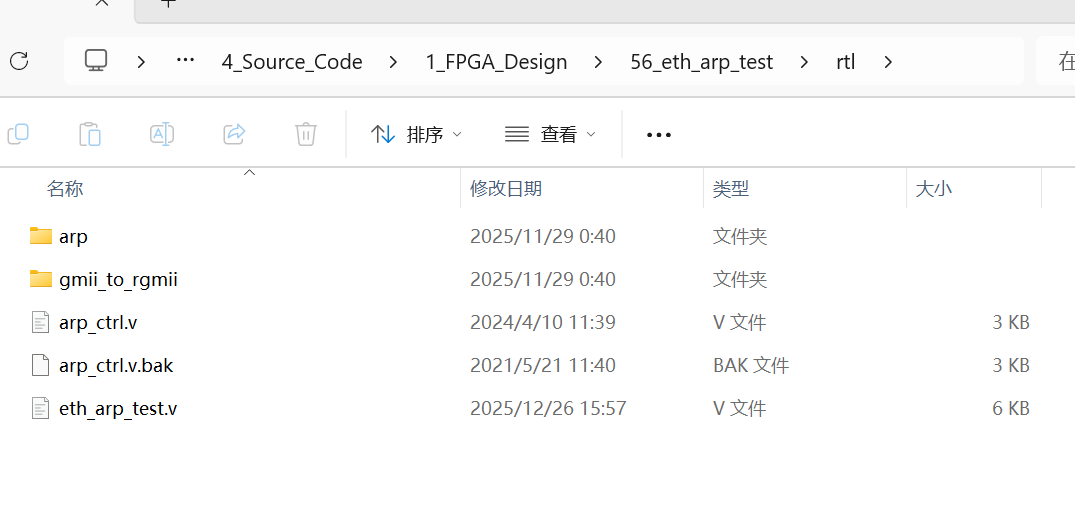

加进工程：

rtl/eth_arp_test.v，arp_ctrl.v
rtl/arp/*.v
rtl/gmii_to_rgmii/*.v

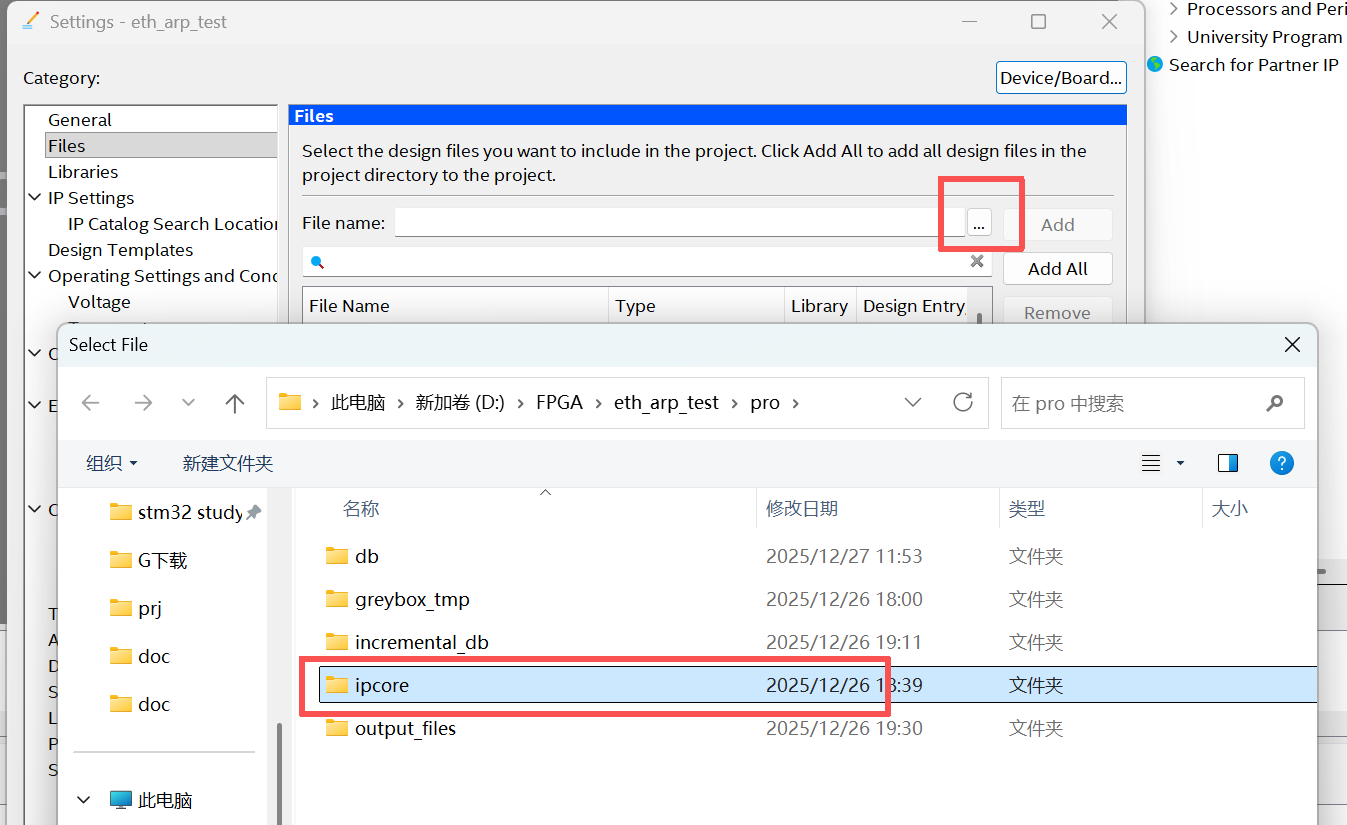

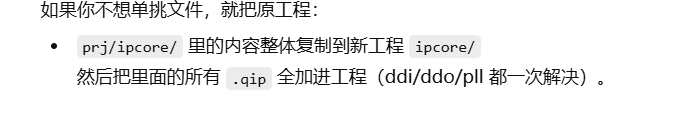

B3. 生成/加入 IP 核

B3.1 这个工程里核心 IP 主要是两类：

① DDR 采样/输出用的 ALTDDIO

ALTDDIO_IN（手册给了生成思路：RGMII 是 4 位输入所以 Width=4；也会用 1 位版本给 rx_ctl）
手册还解释了关键端口含义：datain/inclock/dataout_h/dataout_l
ALTDDIO_OUT：用于发送侧 SDR→DDR（手册说 rgmii_tx 用 ALTDDIO_OUT）

你需要生成四个变体（工程里也叫这些名字）：

ddi_x4：4bit 输入 DDR
ddi_x1：1bit 输入 DDR
ddo_x4：4bit 输出 DDR
ddo_x1：1bit 输出 DDR

说明：

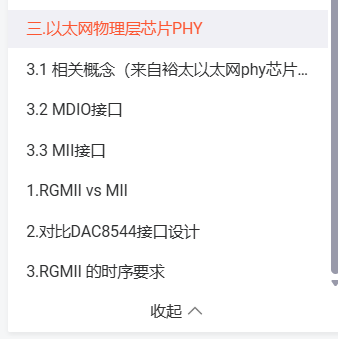

关于RGMII,MII接口不再梳理，之前文章学习过，这里直接用IP核

FPGA学习笔记(5)数字接口时序设计-CSDN博客

② PLL（给 eth_rxc 做相位偏移）

顶层例化了 pll，输入 eth_rxc，输出 eth_rxc_deg（相位偏移后的时钟）
IP 核就是“厂家已经实现好的硬件模块生成器”，你在 Quartus 里点几下配置，它就会吐出 .v/.qip 等文件给你例化用。

B 3.2 生成5 个 IP 核（4 个 DDIO + 1 个 PLL）

0）先准备：建一个 ipcore 文件夹

在你新工程目录下建一个文件夹，比如：

...\your_project\ipcore\

后面所有 IP 都生成到这里，文件不会乱。

1）生成 DDR 输入 IP：`ddi_x4`（ALTDDIO_IN，宽度4）

用途：RGMII 的 rxd[3:0] DDR 采样成 dataout_h/dataout_l

① 打开向导

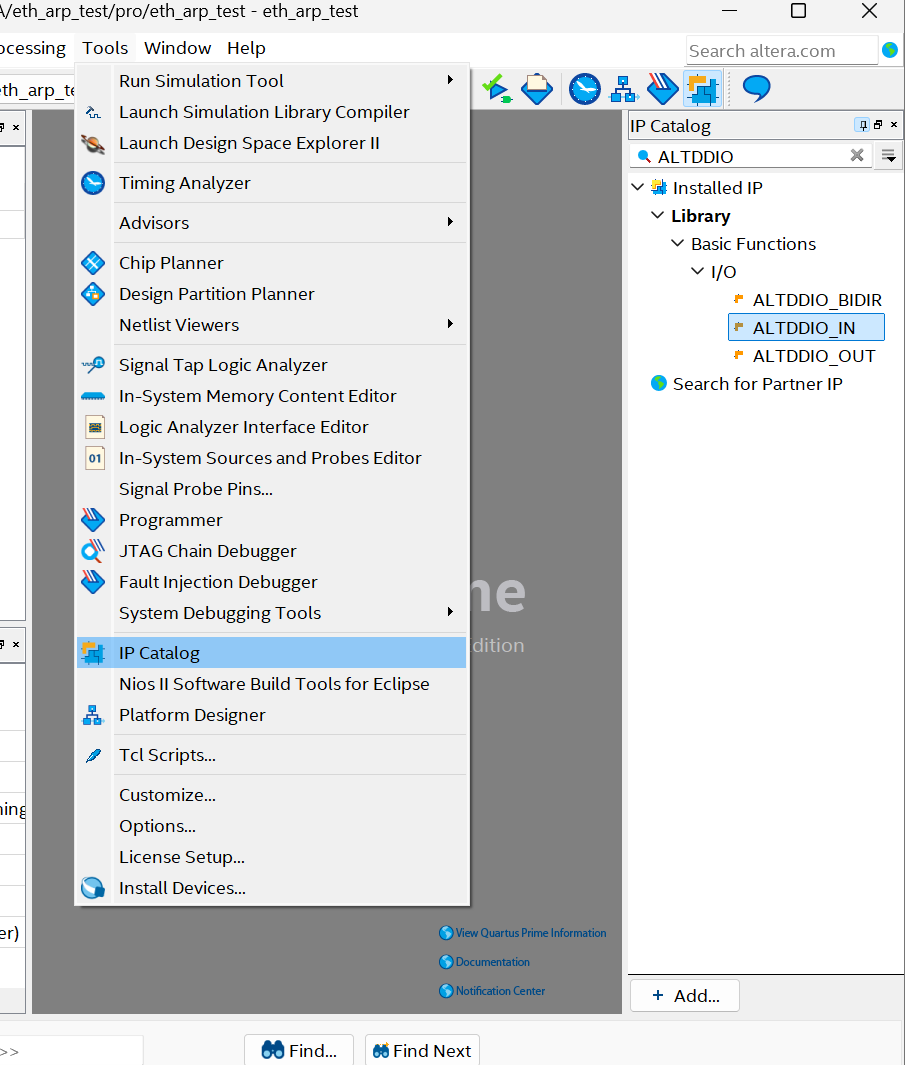

Quartus 顶部菜单：Tools → ip catalog

② 选 IP 类型

搜 ALTDDIO → ALTDDIO_IN
选中 ALTDDIO_IN → Next

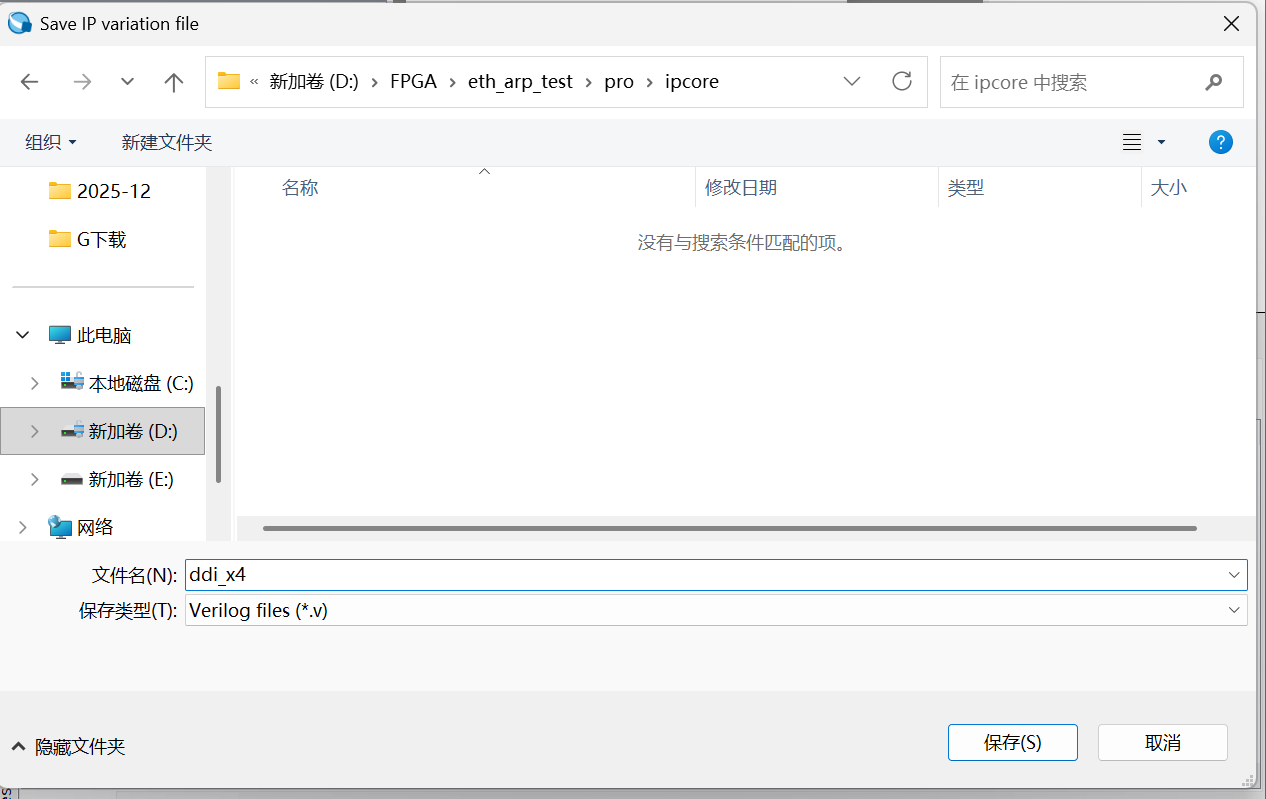

③ 设置输出文件名 & 语言

“Name” 填：ddi_x4
“Directory” 选你刚建的：...\ipcore\
HDL 语言选：Verilog HDL
Next

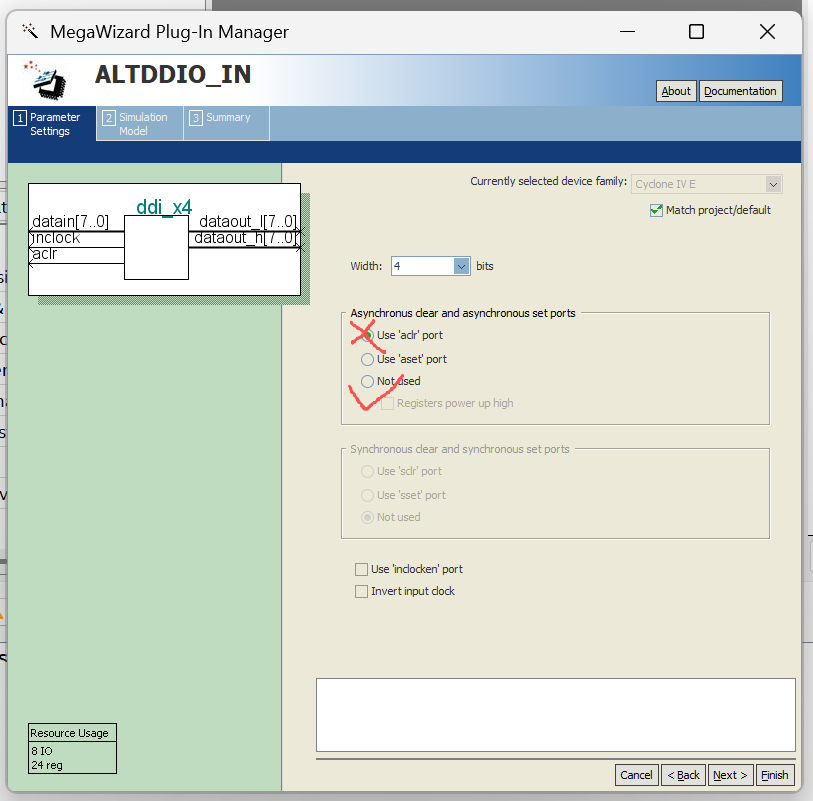

④ 关键参数（Width）

找到 Width（数据位宽）设为：4
其余选项保持默认（不要启用 reset/enable/oe 等）
Next → Finish（或一直 Next 到 Finish）

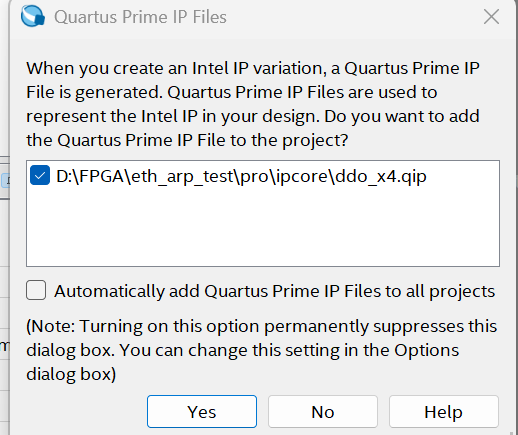

弹出窗口-确定加入工程

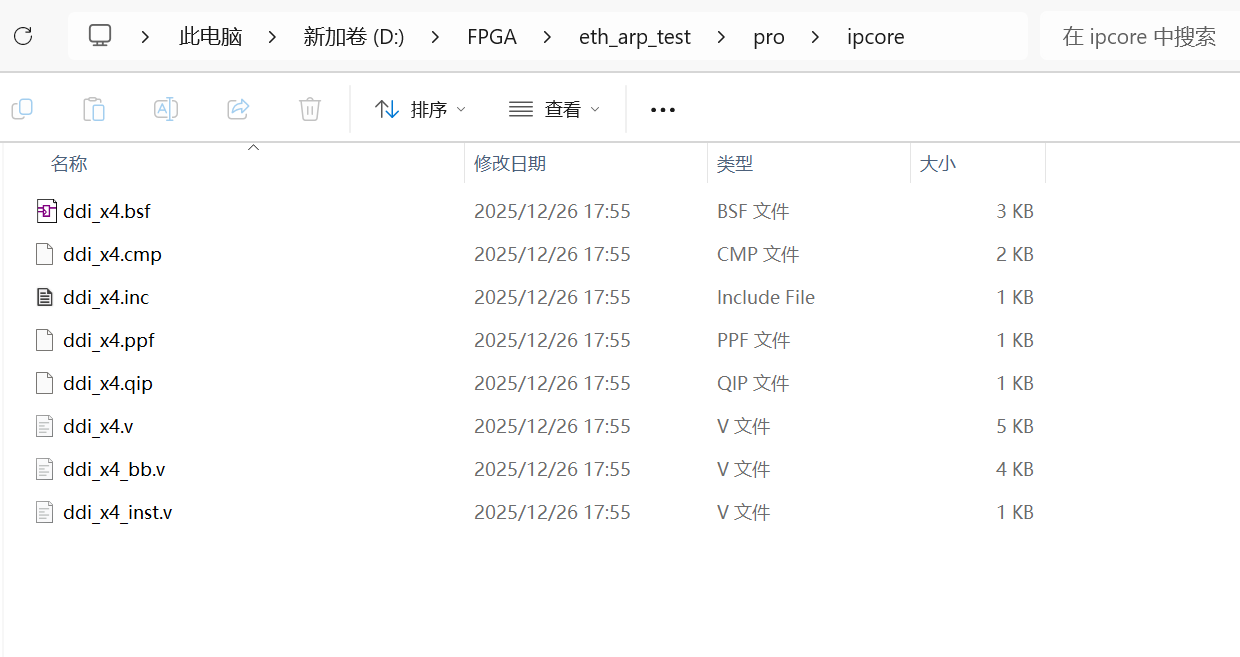

⑤ 生成完你应该看到这些文件（正常现象）

在 ipcore 文件夹里会出现：

ddi_x4.v
ddi_x4.qip
以及一些 .cmp/.inc/.bsf/.ppf 等（可有可无）

说明：

很关键的“不要勾”的点（保证端口匹配源码）

向导里如果出现这些选项：

Output enable (oe) / Use oe：不要勾
Reset (aclr/aset/sclr/sset)：不要勾
Clock enable：不要勾

因为源码里例化 ddo_x4 只连了这四个端口：
datain_h, datain_l, outclock, dataout
如果你勾了 oe/reset，生成的模块端口会变多，源码就对不上了。

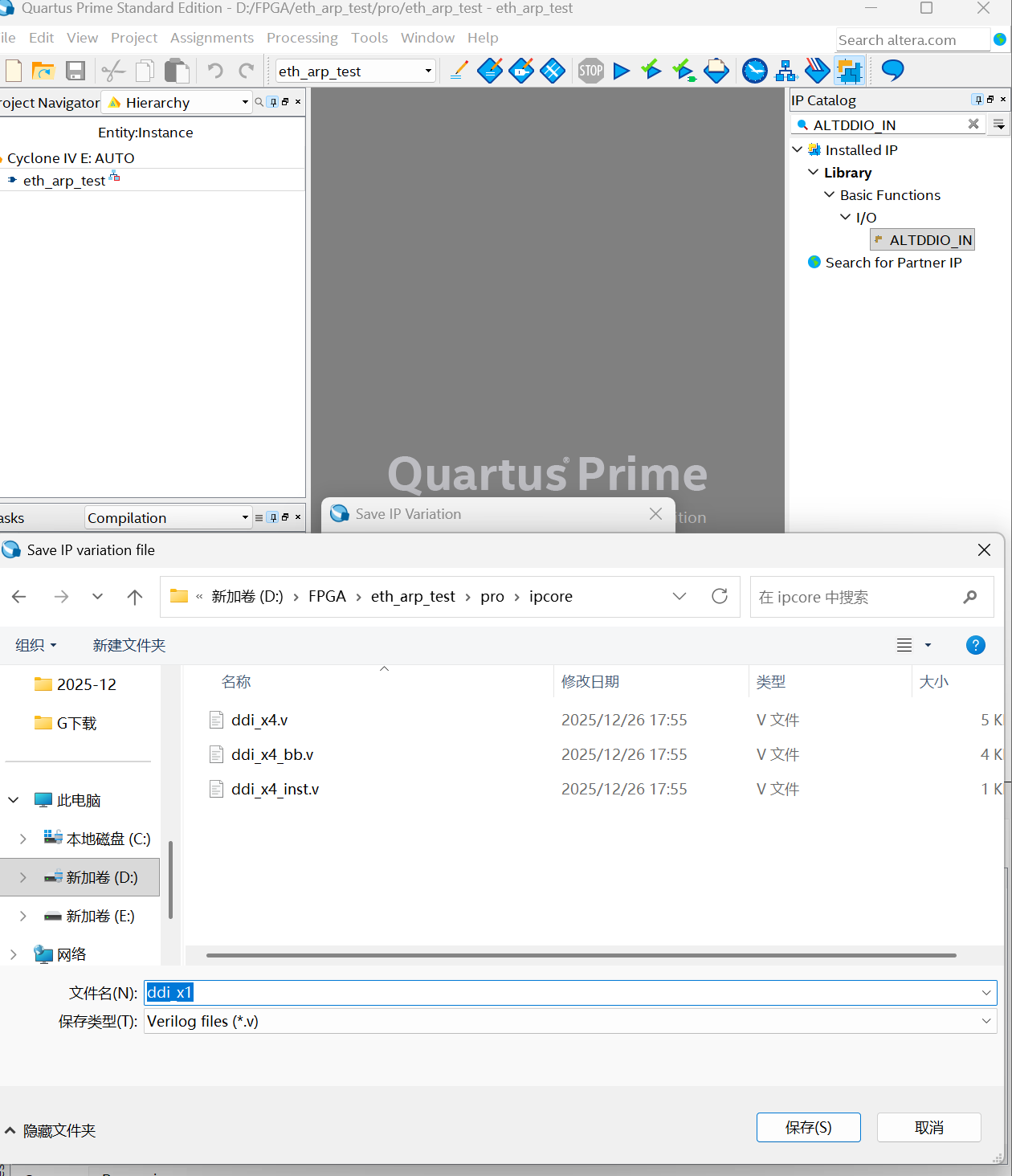

2）生成 DDR 输入 IP：`ddi_x1`（ALTDDIO_IN，宽度1）

用途：RGMII 的 rx_ctl 也是 DDR（1bit）

完全重复上面步骤，只改两处：

Name：ddi_x1
Width：1

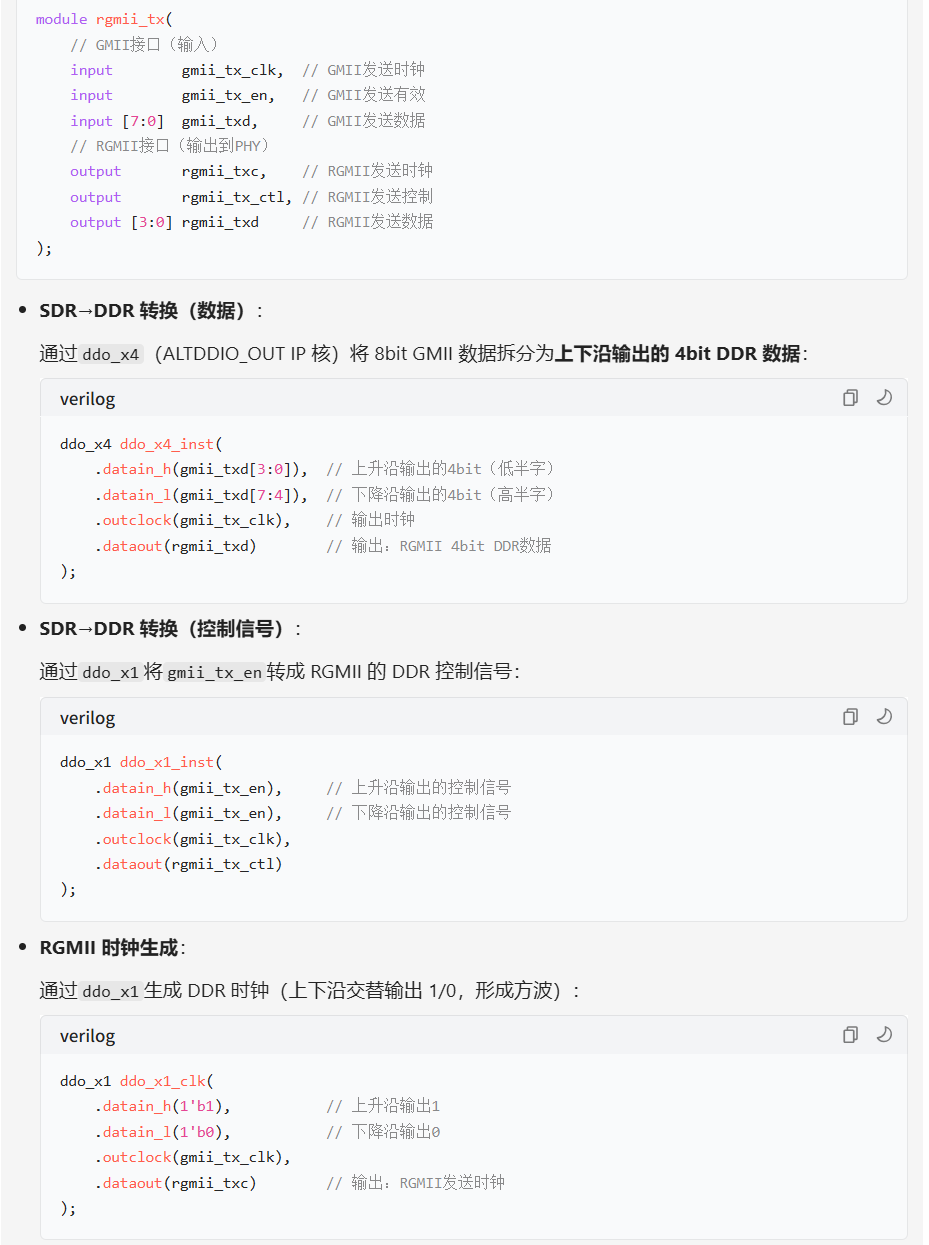

3）生成 DDR 输出 IP：`ddo_x4`（ALTDDIO_OUT，宽度4）

用途：把 GMII txd[7:0] 拆成 datain_h[3:0] 和 datain_l[3:0] 输出到 RGMII txd[3:0]

4）生成 DDR 输出 IP：`ddo_x1`（ALTDDIO_OUT，宽度1）

用途：输出 tx_ctl，以及用它“拼”一个 rgmii_txc（源码里 ddo_x1_clk）

重复第3步，只改：

Name：ddo_x1
Width：1

5）生成 PLL：`pll`（ALTPLL）

用途：eth_rxc → 生成相位偏移的 eth_rxc_deg 给接收采样更稳

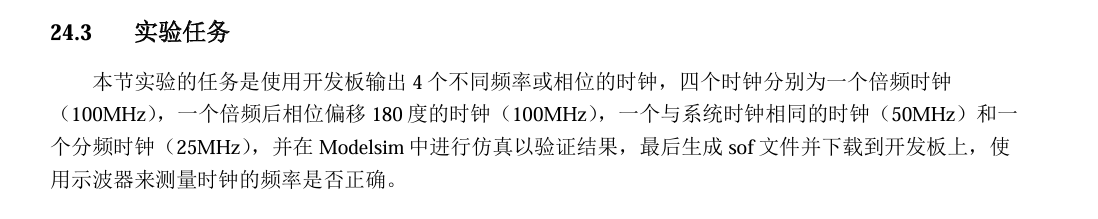

这里不自己生成了，因为原子手册里也没在本节介绍125MHZ pll生成步骤，但是前面有专门章节IP核之PLL实验，这里偷下懒不想复习自己整了

B4. 管脚/IO 约束（非常关键）

示例工程里给了 doc/eth_arp_test.tcl（里面是 pin 绑定 + IO_STANDARD）。你可以：

Quartus 里导入 tcl（或把内容复制到 .qsf）
或者 Pin Planner 手动填引脚

这一步决定：

eth_rxc / eth_rxd[3:0] / eth_rx_ctl / eth_txc / eth_txd[3:0] / eth_tx_ctl / eth_rst_n / sys_rst_n / touch_key 到底接到 FPGA 哪些管脚

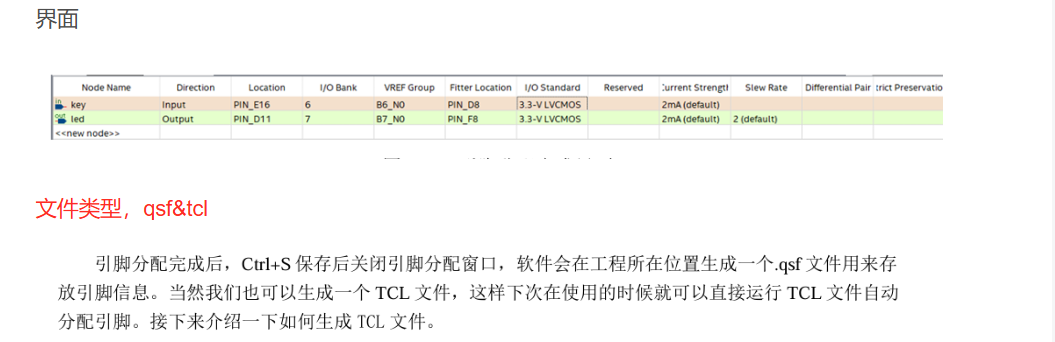

说明：

输入、输出端口进行管脚分配，参考原理图来对引脚进行分配。三种方法，

Pin Planner界面，TCL文件，或把内容复制到 .qsf

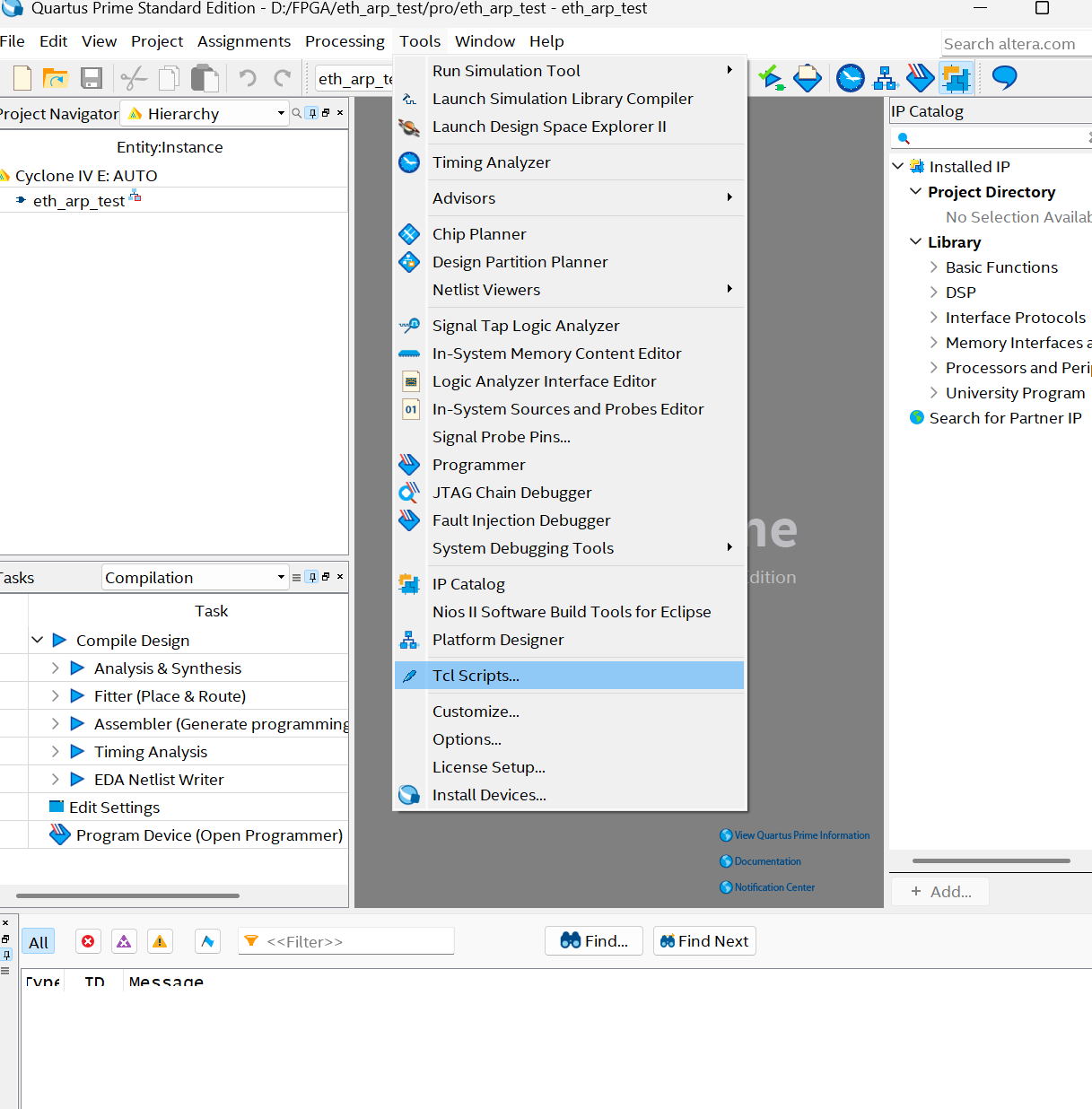

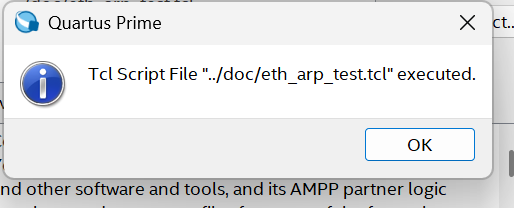

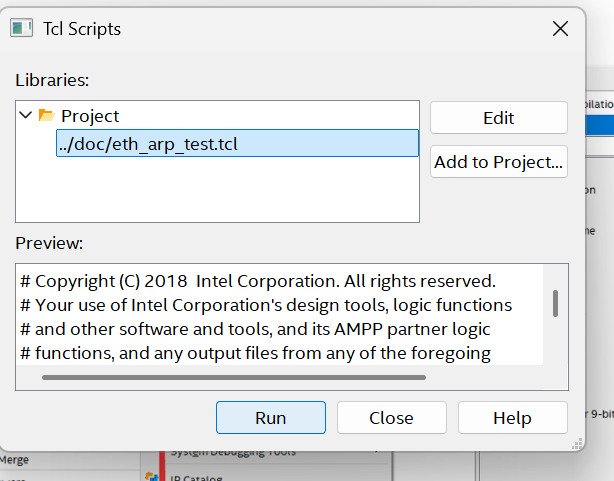

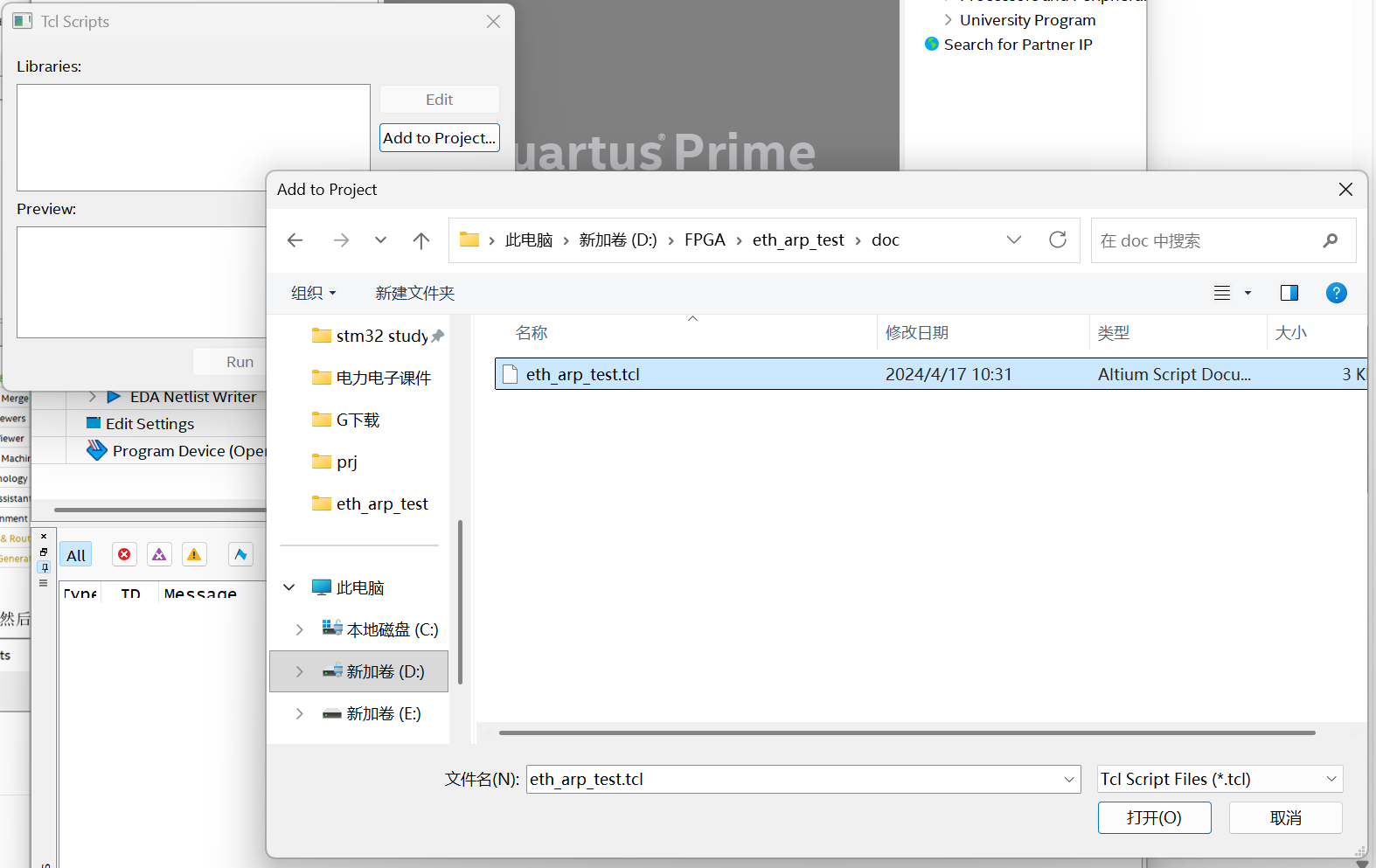

这里用原子doc文档里TCL文件，运行TCL文件自动分配引脚

运行

B5. 编译 + 下载

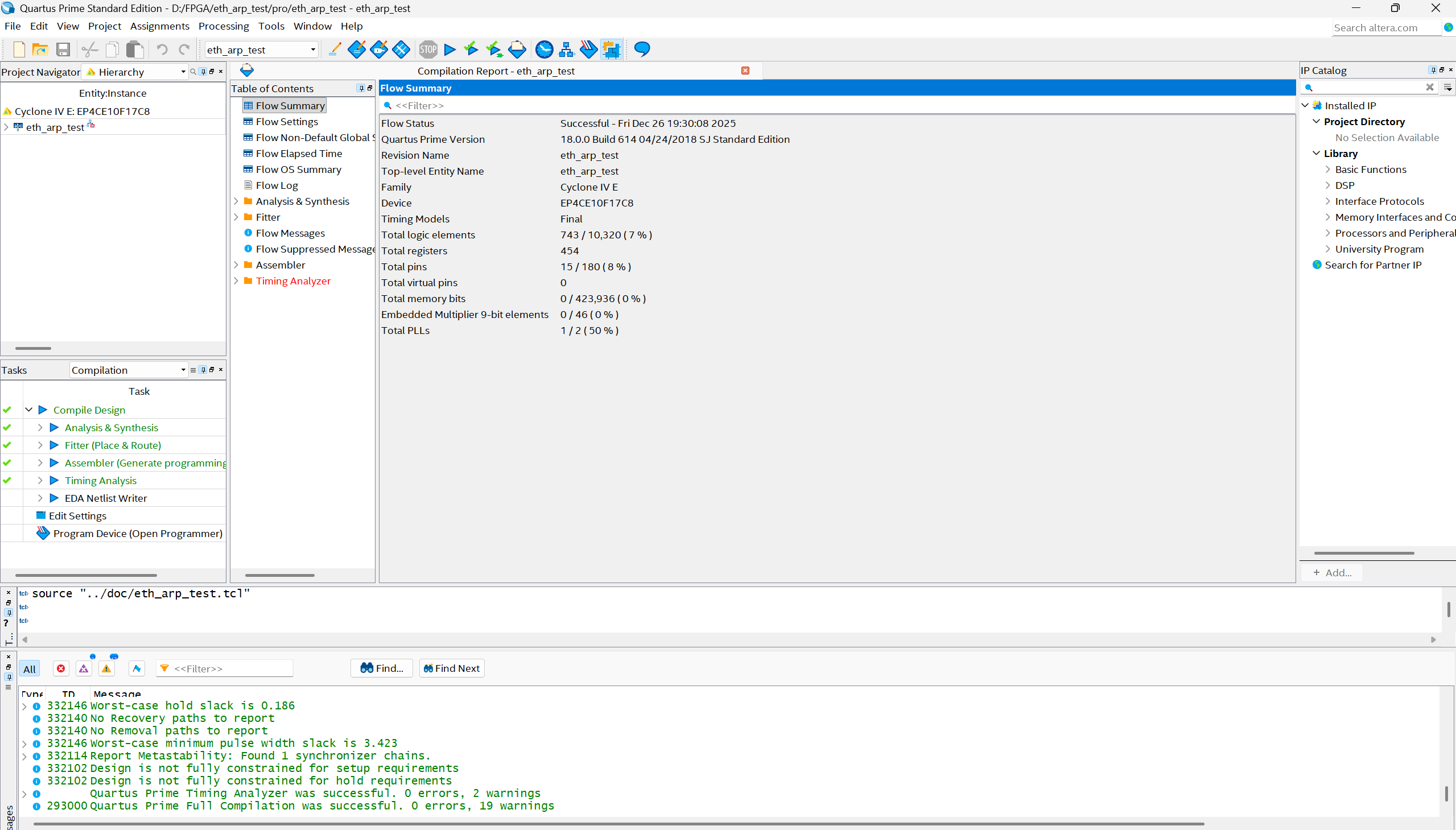

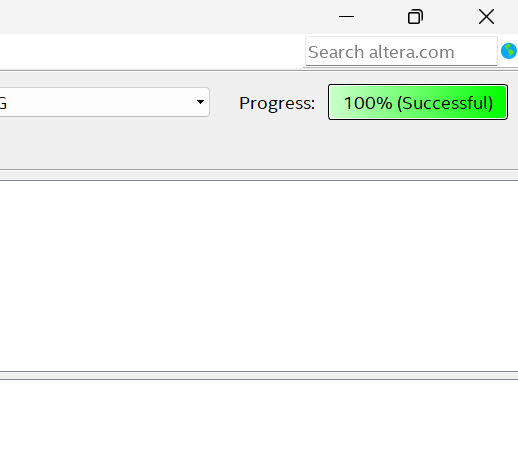

Compile 全流程跑完
Programmer 选择硬件下载器（USB-Blaster）

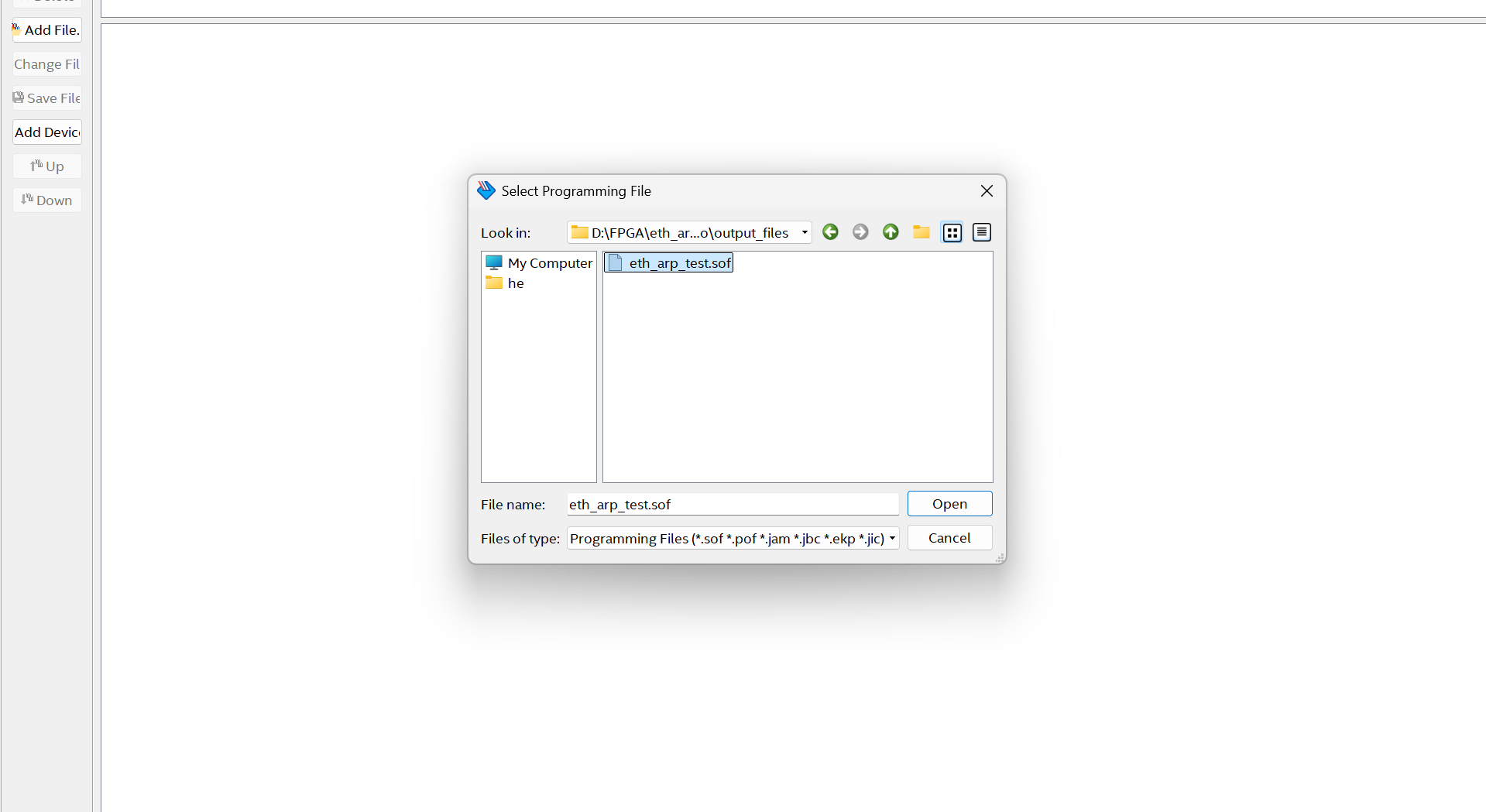

选 .sof 下载到板子

B6.验证现象（最短路径）

电脑网卡设置静态 IP：192.168.1.102，掩码 255.255.255.0
网线连开发板 GE_PL 口

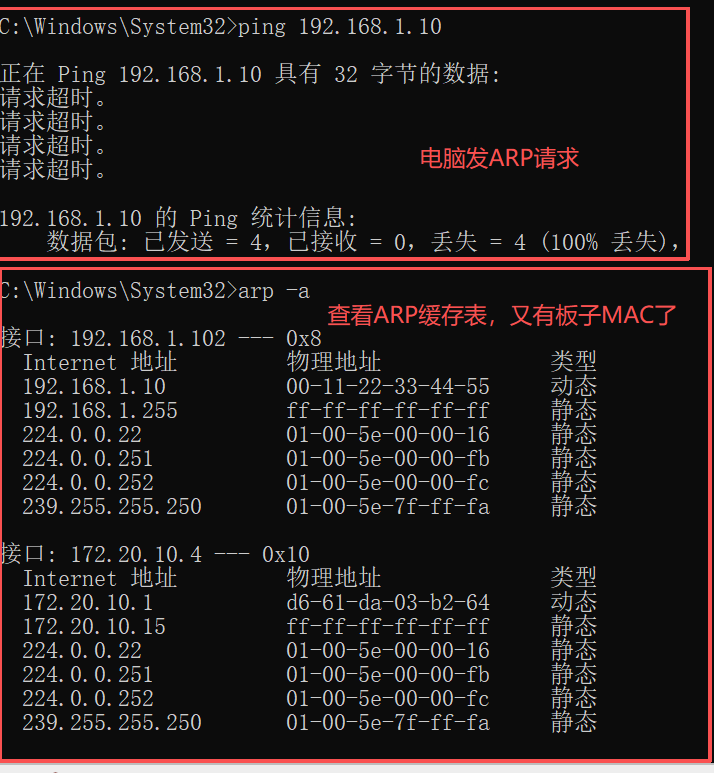

CMD：
- arp -d *
- ping 192.168.1.10（ping 可能超时没关系）
- arp -a 看是否出现 192.168.1.10 -> 00-11-22-33-44-55

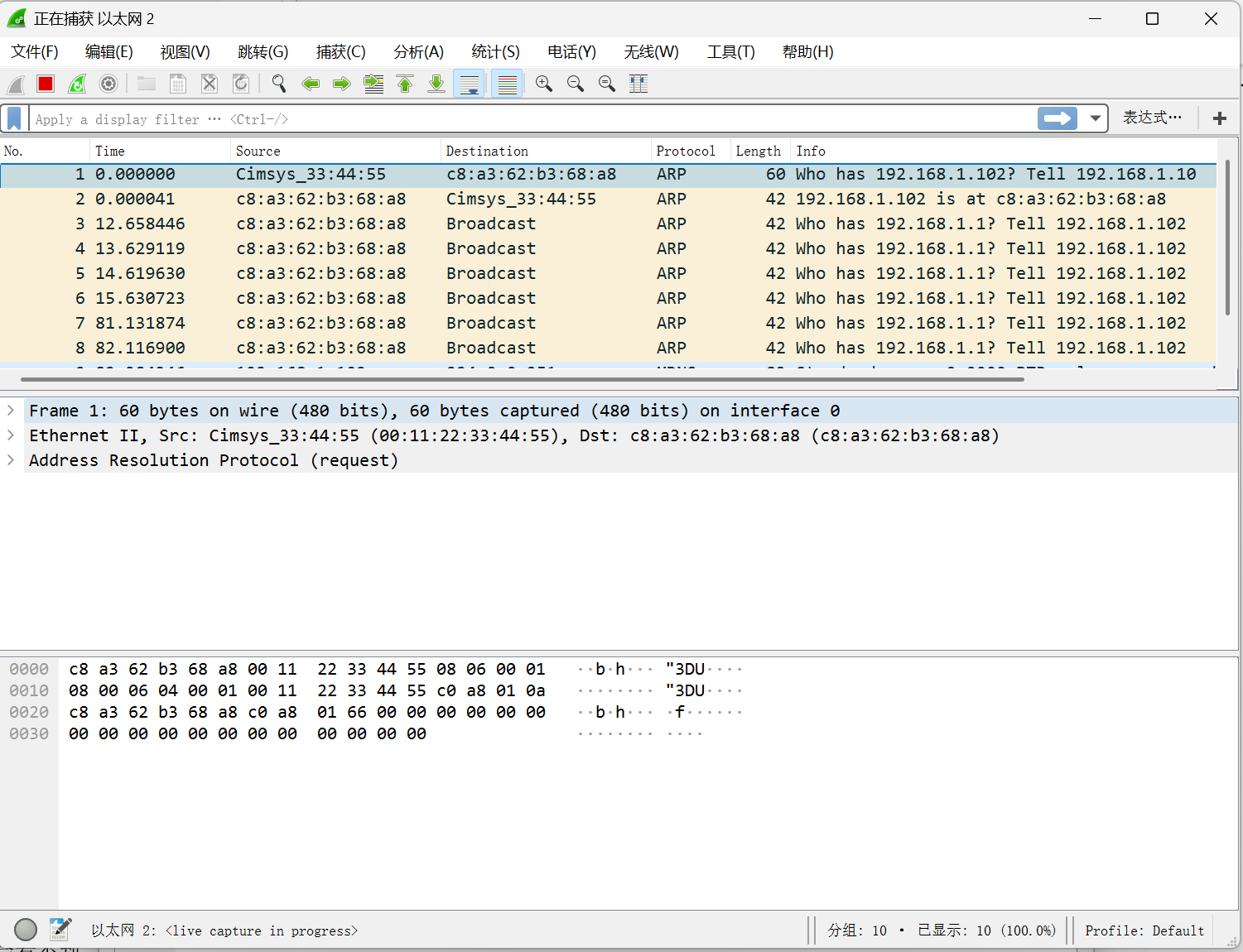

Wireshark：过滤器输入 arp，按板子 TPAD，看是否有 ARP Request/Reply

0)连线下载

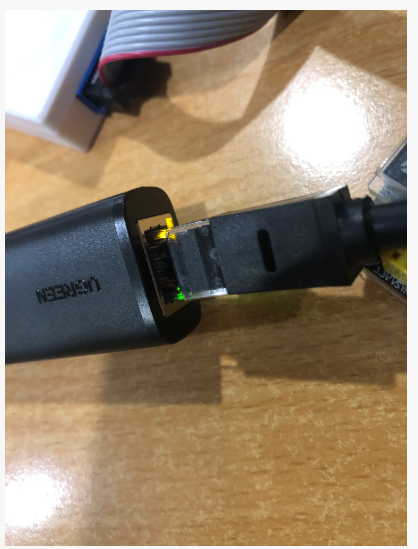

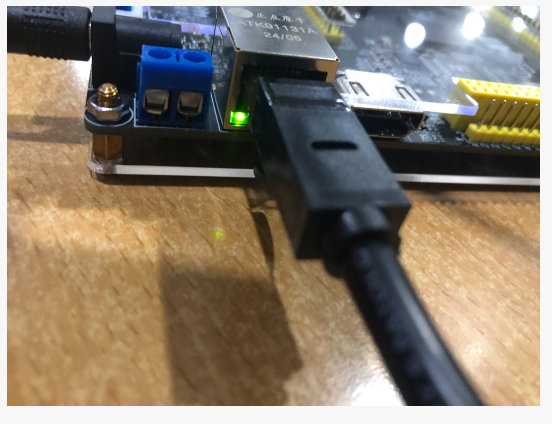

将下载器一端连接电脑，另一端与开发板上的JTAG下载口连接，将网线一端连接开发板的网口，另一端连接电脑的网口，接下来连接电源线，并打开开发板的电源开关。下载

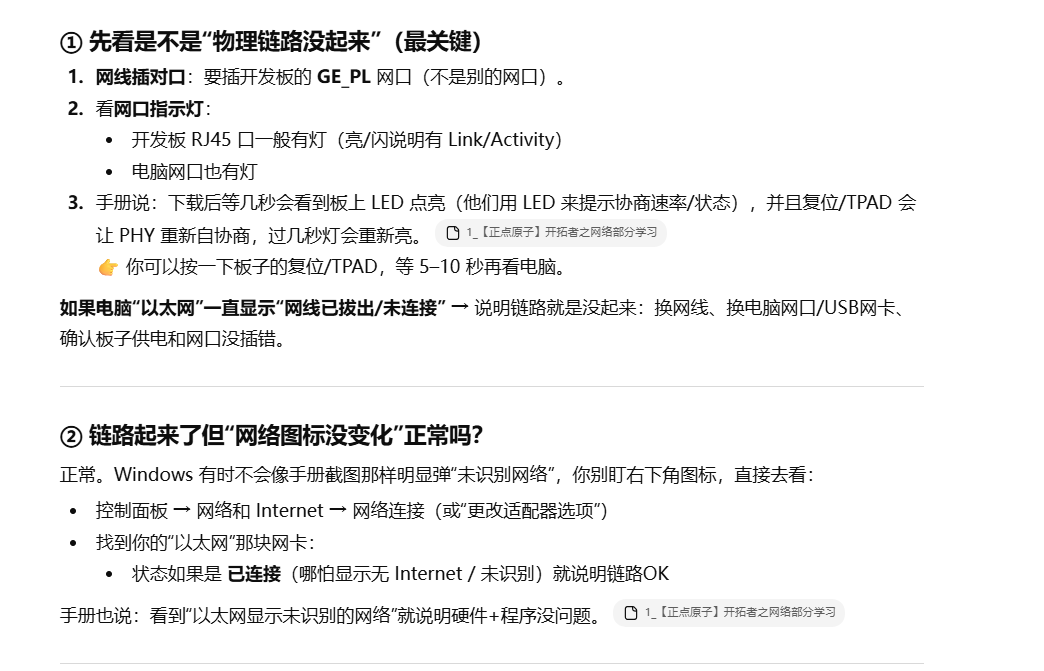

1）判断硬件

但是我的电脑下载成功但电脑没反应，排查：

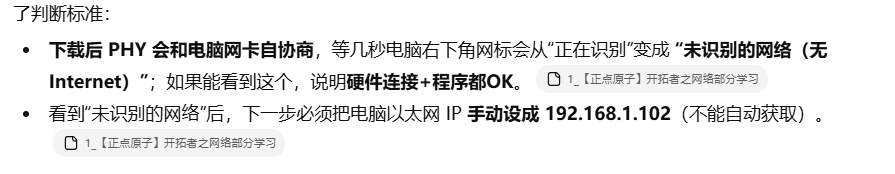

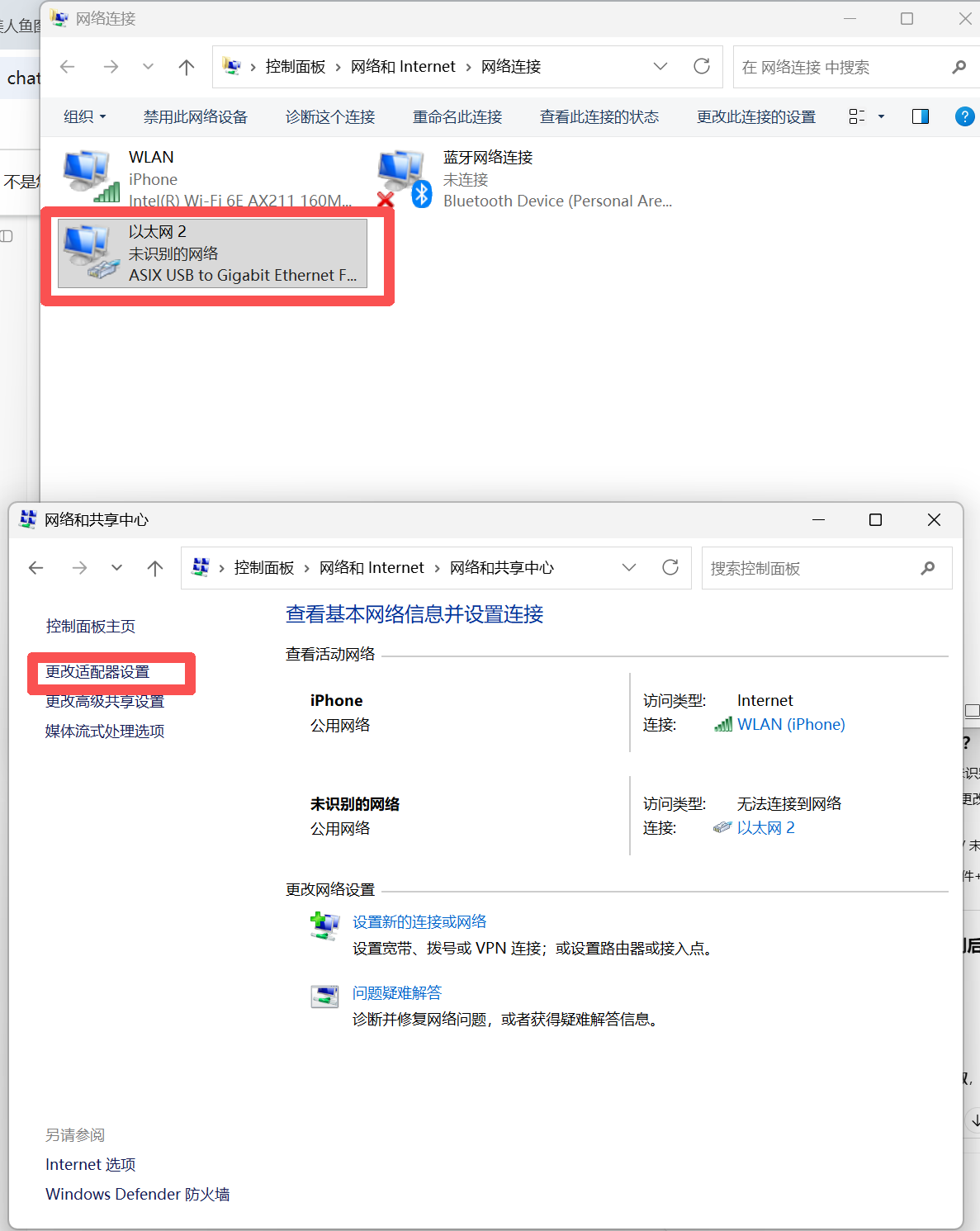

发现是原因Windows 有时不会像手册截图那样明显弹“未识别网络”，

1）把电脑以太网改成静态 IP（否则后面 ARP 根本不一定发得对）

按工程默认参数，你电脑应设：

IP：192.168.1.102
子网掩码：255.255.255.0
网关：先留空都行

手册明确强调：必须手动设置电脑 IP，不能自动获取，并且就是设成 192.168.1.102。

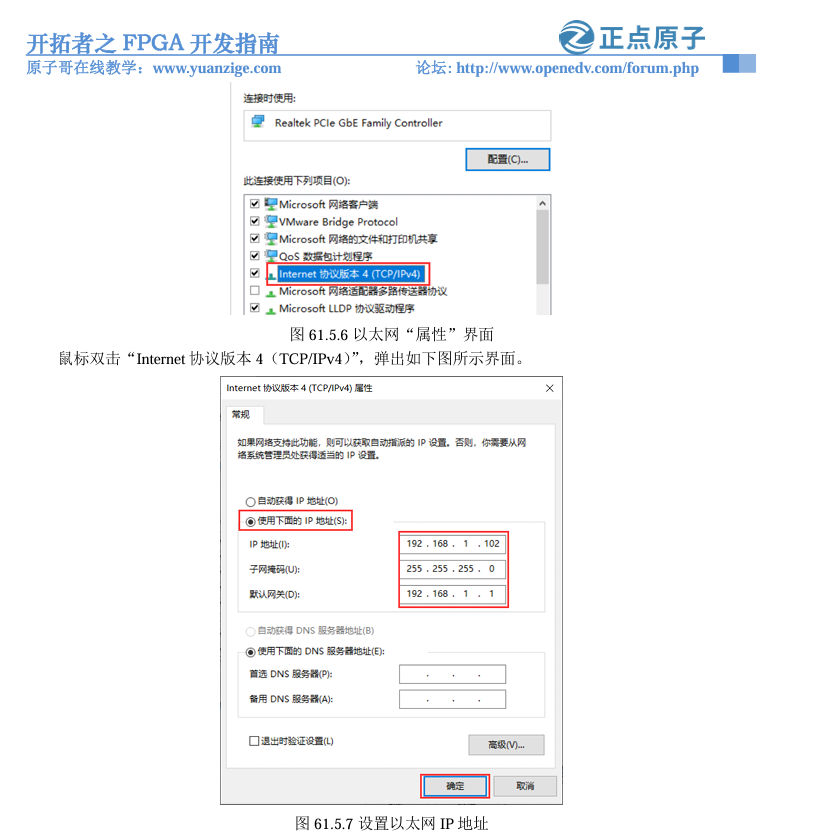

这里忘记截图了，拿手册上的吧，以太网右键-属性-设置：

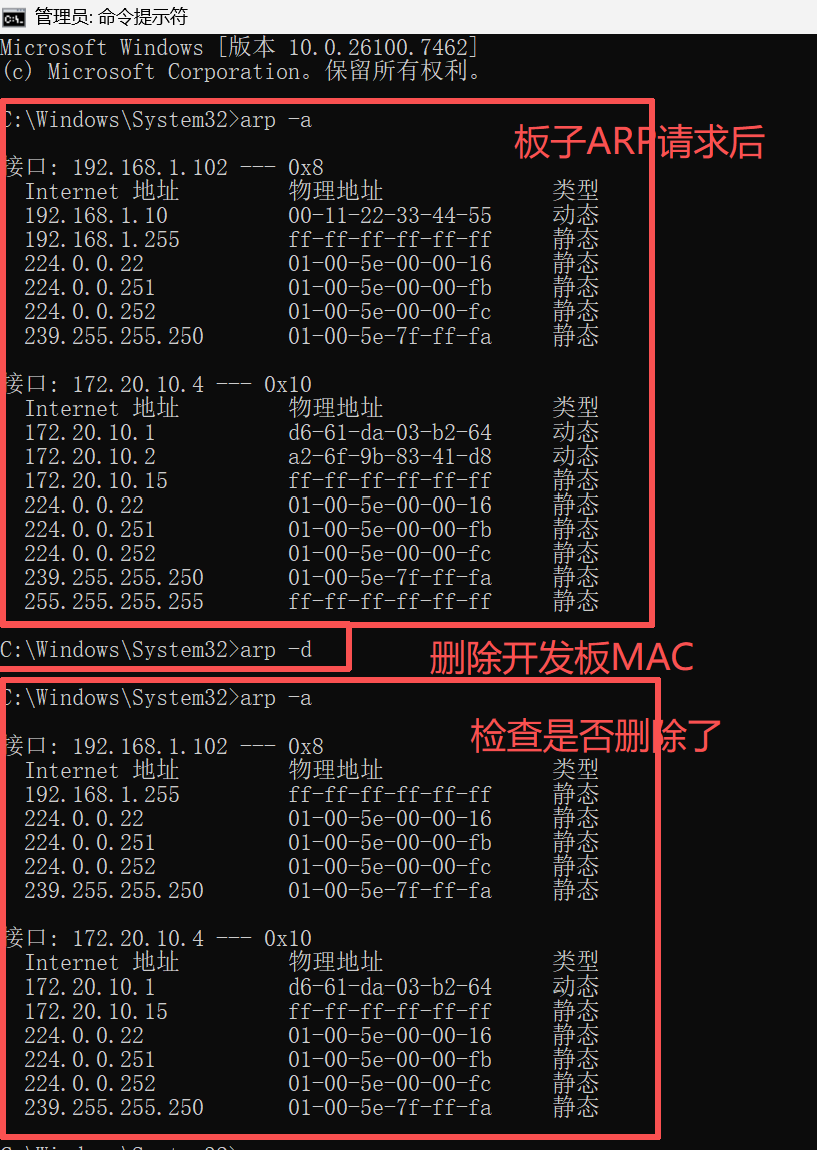

2）用命令验证

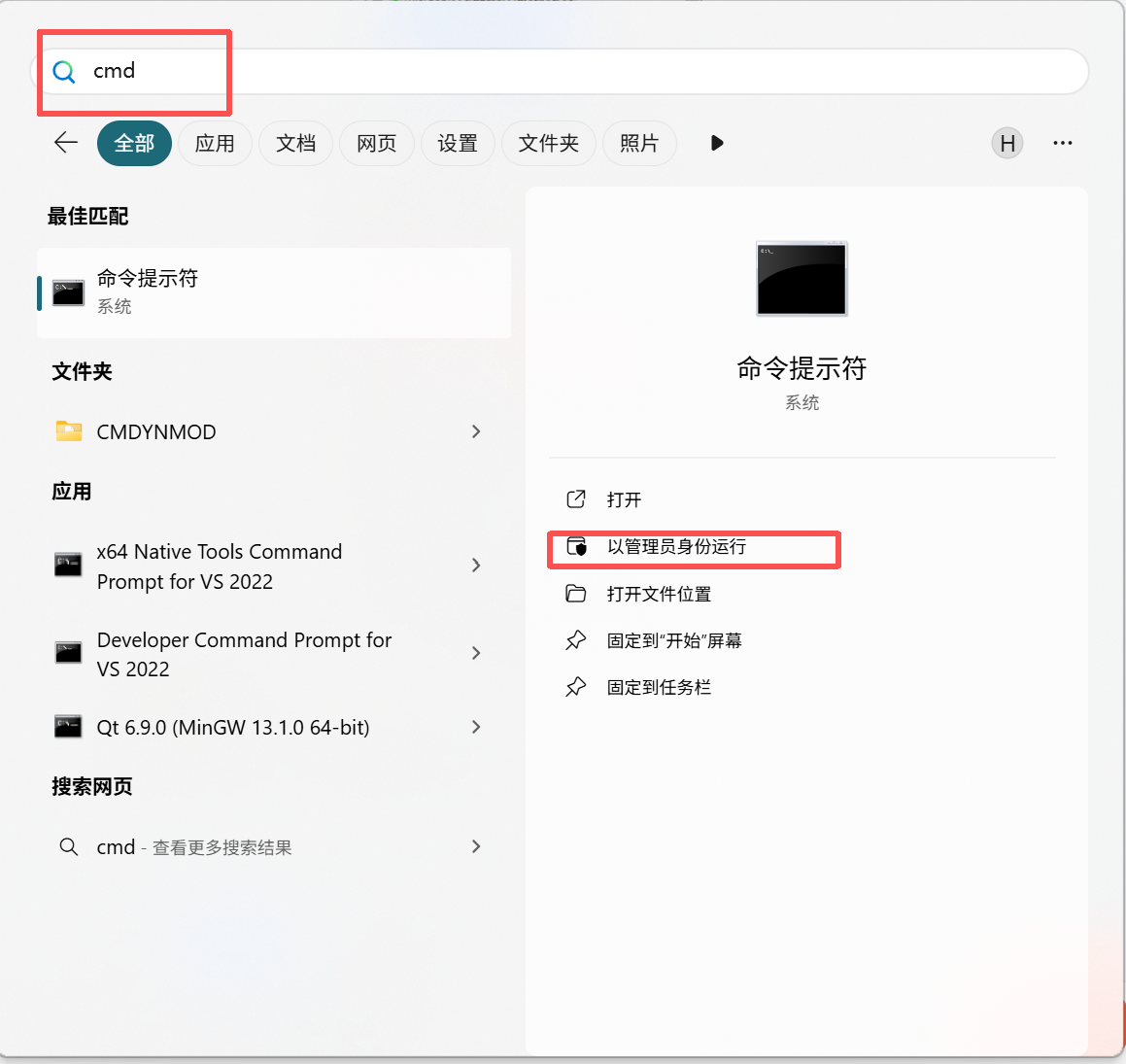

以管理员打开 CMD（手册也强调要管理员）。管理员身份运行应该不能快捷键了，

验证说明直接截图手册了，说的很清楚

任务一：电脑发 ARP Request → FPGA 回 ARP Reply

任务二：按下开发板触摸按键 TPAD → FPGA 主动发 ARP Request → 电脑回 ARP Reply

说明：ping是一个十分强大的TCP/IP工具，它可以用来检测网络的连通情况和分析网络速度。ping命令是一个固定格式的ICMP（Internet控制报文协议）请求数据包，之后会发起ARP请求命令，所以这里是通过ping命令来间接发起ARP请求。由于开发板并没有实现ICMP协议，因此在ping时会请求超时，但是在ping的过程中发起的ARP请求，开发板会响应并返回ARP应答数据。
