理解网络转发

        主机A要想把报文发送给主机B：是需要经过不同的子网和子网间转发才能实现的，不是一口气就发送给对方

这样的话你就先得先解决同一个网段之间能够相互转发，那能不能做到呢？

        能！因为网络层以下有数据链路层，它来完成子网内节点之间报文的转发

以太网

• "以太网" 不是一种具体的网络，而是一种技术标准：既包含了数据链路层的内容, 也包含了一些物理层的内容
• 例如以太网中的网线必须使用双绞线; 传输速率有 10M, 100M, 1000M 等
• 以太网是当前应用最广泛的局域网技术，和以太网并列的还有令牌环网，无线LAN 等

以太网帧格式

        源地址和目的地址是指 MAC 地址，长度是 48 位，是在网卡出厂时规定好的

如何解包？

        通过定长报头(10字节)和结束(4字节)读取，剩下的就是有效载荷

如何分用？

        通过报头的类型识别往上要交给网络层的哪个协议

局域网通信

        在局域网同一时刻只允许一台主机发送数据，不然所有的报文堆积在一起回发生碰撞，导致报文出现乱码的情况；如果主机间发送碰撞了，就会触发碰撞避免算法（让主机sleep 随机时间后再次发送报文），之后在进行碰撞的概率就变低了（主要是让主机间发送报文时间错开），这样就能保证在同一时刻只允许一台主机发送数据，我们也把局域网叫做碰撞域：一旦发送碰撞，主机之间会触发碰撞避免算法

只有传输层（TCP）能够重传吗？

        主机在数据链路层发送报文到碰撞域中，如果在这一时刻有主机发送报文到碰撞域，二者就会进行碰撞避免算法，也就是在不同的时间段往碰撞域重传报文：所以不仅传输层TCP能重传，数据链路层也能，而且数据链路层本身就是底层的硬件，重传速度甚至比TCP还要快

在局域网中发送报文越长还是发送报文越短更容易发送碰撞？

        发送报文越长，意味着数据越大，在局域网停留的周期越长，越容易有其它报文的到来发送碰撞，所以发送报文时尽量不能太长，那最长不能超过多少呢？所以在数据链路层规定了MTU(Maximum Transmission Unit)：1500字节（原来数据链路层也是有理有据的）

MTU我能理解了但有一个最小字节：46，如果我们在分片时报文数据小于46字节该怎么办？

        这个问题就好处理了：填充一些垃圾数据在里面凑成46字节后发送出去，但接收方要怎么识别哪部分是垃圾数据呢？   通过IP报头的总长度来提供有效数据，丢弃垃圾数据

那么在局域网中连接的主机是越少好还是越多好呢？

        连接的主机越多的话，主机间发生碰撞避免的概率就越高，这就会到导致发送数据时很难成功：这就好像在家里如果连接网络的人多了，网络用起来就会很卡（如果想让一个局域网发生瘫痪，上不了网：我们可以往局域网发送大量数据，与其他人正常数据发生持续碰撞）

        为了缓解以上碰撞问题，我们引入一个新的设备——交换机（用来划分碰撞域）

        (工作在数据链路层)交换机的两端通过i0，i1接口来对两端的报文进行转发；每次转发之前会先记录一端主机的 mac 地址，此后左右各有什么主机交换机就都知道了，后面转发报文时就可以先进行判断：如果报文的目的 mac地址与源 mac地址在同一端就不进行转发，不在同一端才进行转发，这样就大大提高了效率；交换机将碰撞域分用左右两部分，不同端的主机就可以在同一个时刻进行通信啦，这样就大大减低了数据碰撞的可能性

        数据链路层有 MTU 来规定单个报文的最大值，而在传输层也有类似的 MSS（Maximum Segment Size）来表示 UDP/TCP 最大报文长度：双方建立三次握手连接时，除了通告对方的窗口大小，也会把对方的 MSS 给对方，双方通信就约定使用 min（MSS1，MSS2）进行通信

ARP协议

原因

        我们在网络层说过，IP有一种能力：将报文跨网络送到目标地址的能力；主机A发送报文给主机B时，传输过程src和des地址是一直不变的（没有NAT），但src和des的mac地址是一直在发生改变的；在传输中每经过一个路由器，路由器要进行：解包，查表，封包转发......到达路由器D时路由器知道主机B的IP地址（构建子网时路由器做的），但主机B的mac地址路由器是不清楚的！此时可以通过IP地址把报文交给主机B吗？      不能，因为主机B当前可能处于断网，新连接的主机C分配到的IP地址与主机B可能是一样的，所以无法将报文通过IP地址进行下一跳传给主机B

ARP过程

        简单示意图

        具体的，当路由器从网络里收到报文时知道目标主机在子网中，但不知道目标主机的mac地址时，它就会构建arp请求，目标主机收到后（其它主机也能收到，只不过往上在arp处理时发现目标IP不是给我的，就会自动丢弃）进行处理生成arp应答（在arp中填充自己的mac地址），路由器收到arp应答（其它主机也能收到，也是与上面类似的道理）就能知道mac地址，在数据链路层添加上报头，发送到局域网中...

arp里已经有了源mac，目的mac，为什么构建mac帧时也要添加上源mac，目的mac，这不是重复吗?

        首先：arp与mac帧虽然是在都在数据链路层，但彼此是在不同级别，arp交给mac帧的数据，mac帧不关心（设计上是解耦的，谁也不知道对方的存在，重复只是巧合）；其次：arp里的mac地址作为数据使用，而mac帧里的mac地址作为通信（添加报头）使用的，重复确实是重复了，但应用场景不同

        arp中有一个关键字段：oper来表示arp是请求还是应答：收到报文的主机首先看的不是目的IP是不是我，而是先看oper，确定了是请求还是应答后再进行接下来是否要对数据进行处理；这个道理就好比中考后家长带孩子去机构咨询：人家上来的第一件是而是问你娃考了多少分，如果是600多分，接下来就询问有没有目标高中...如果考得太低人家可能就说要另外换学校看是否接纳你

        路由器收到arp应答时会将IP地址对应的mac地址数据暂时缓存起来，到了一定时间后进行定期处理（可能主机断开连接，有新主机替代了它，IP没变网卡变了，此时数据就不准确了）

格式

• 硬件类型指链路层网络类型，1 为以太网
• 协议类型指要转换的地址类型，0x0800 为 IP 地址
• 硬件地址长度对于以太网地址为 6 字节
• 协议地址长度对于和 IP 地址为 4 字节
• op 字段为 1 表示 ARP 请求，op 字段为 2 表示 ARP 应答

ARP欺骗

        主机M（中间人）发送大量arp应答给主机A和路由器，那么双方就会更新arp缓存，主机A认为 ipR -> macM，路由器认为 ipA -> macM，那么下次主机A发送报文时就会被主机M收到，主机M在数据链路层解析后重新封包，把目的mac地址与源mac地址填写成macR与macM后发送，路由器收到后转发，回来时解包成IP报文找到目的IP地址ipA，通过arp缓存找到目的mac地址为macM，重新封包进行发送，此时主机M就收到了应答报文

NAT技术

        之前在网络基础中，我们讨论了， IP 地址数量不充足的问题：NAT 技术的出现就是来解决 IP 地址不够用的主要手段，NAT 技术能够将私有 IP 对外通信时转为公有 IP，回来时再将公有 IP转为私有 IP，在不同的子网中运行允许 IP 的重复，因为不会影响正常通信

NAT转化

        客户端A发报文给服务器时过一遍NAT转化：NAT路由器将源地址从 10.0.0.10 替换成全局的 IP 202.244.174.37 ，重新封包后发出去，如果目的 IP 的网络号不与路由器在同一个网段，则又会向上转给该子网的路由器进行转发...最终到达与服务器同（公）网段下的（运营商）路由器，此时就可以直接将报文发送给服务器，完成从内网到公网的转化

但服务器要怎么把响应报文重新发给客户端A？也就是怎么从公网到子网（怎么回来）？

        在从内网到公网时，每经过一个路由器，都要为我们维护一张 NAPT 表，里面记录着替换前源IP和目的IP与替换后的源IP（路由器WAN 口IP）和目的IP，客户端A虽然使用的是私有IP但在该子网内唯一，而替换后的路由器WAN 口IP如果使用的是私有IP也是一样（也可能使用的是公有IP这就不用说了），所以二者一定是唯一的且会为键值

如果子网的客户端端口号一样，替换成WAN 口IP的源地址（加上端口号）不就是一样的吗？

        那么这时路由器映射 NAPT 时就就会把其中映射的一个 WAN 口IP的端口号进行更换，使得即使客户端源地址端口号相同，在响应报文回来时查 NAPT 表也能找到对应的客户端

        不同子网内的主机要想通信（以qq为例）：主机A要通过子网到公网的转化发送请求给qq服务器（此时NAPT表中就记录了对应键值） ，对应主机B也一样（先进行登录也是要发送请求给qq服务器），此时qq服务器就会构建应答从公网到子网（此时路由器的NAPT表是记录的）给主机B：主机B就收到了主机A发来的消息从而来给对方回消息啦：这就说明不同子网的主机要想通信：唯一的方法就只有从子网到外网，再转化回来

内网穿透

        不同网段下的主机是无法做到自由通信的，因为私有IP无法跨网段访问；还有就是路由器没有建立起 NAPT 数据，所以需要通过公网的云服务器来帮助不同内网的主机进行通信

        流程：部署在公司的Linux机器首次发起与云服务器建立tcp连接，ssh 服务；之后云服务器与家里面的主机先进行ftp配置（云服务器配置 ftps，家主机配置 ftpc），主机向云服务器发起请求要与公司Linux机器进行连接（期间要进行身份认证），之后云服务器就会把连接结果给我们返回，连接成功就意味着：通过云服务器这个媒介，可以实现不同网段下的主机之间的通信

内网穿透有什么好处？

        在大公司中，他们内部会组建出一个大内网：相关机器都在内网中进行；如果离家太远的人，出现问题不能立马到公司解决问题（实现员工在家办公）就可以利用内网穿透：在公网部署云服务器以及相关配置，让员工在家通过访问云服务器间接访问到公司机器，实现内网访问内网

内网打洞

怎么做才能让双方之间真正地不借助云服务器的数据处理，实现双方之间的通信？

        首先要先让双方访问云服务器，云服务器获取到双方的IP地址，这个实际上是运营商服务器的WAN口IP，云服务器交换双方的 WAN口IP给对方返回（此时路由器NAPT有缓存双方可以收到），此时双方主机就能拿着对方WAN口IP直接进行通信，这样的好处是：既不需要服务器进行数据转发，缓解服务器压力，又提高用户体验（比如对方在几公里外跳转到路由器不是很多）

代理服务器

正向代理

        正向代理（Forward Proxy） 是一种常见的网络代理方式， 它位于客户端和目标服务器之间， 代表客户端向目标服务器发送请求

工作原理

• 客户端将请求发送给正向代理服务器
• 正向代理服务器接收请求， 并根据自身配置进行处理客户端请求
• 正向代理服务器将处理后的请求转发给目标服务器
• 目标服务器处理请求， 并将响应返回给正向代理服务器
• 正向代理服务器也根据自身配置处理响应，最后返回给客户端

特点

• 缓存功能：正向代理服务器可以缓存经常访问的资源， 当客户端再次请求这些资源时， 可以直接从缓存中获取，提高访问速度
• 内容过滤： 正向代理可以根据设定规则对请求或响应进行过滤， 如屏蔽广告、阻止恶意网站攻击客户端
• 访问控制： 通过正向代理， 实现客户端对特定网站的访问控制，如限制学生访问风险网站
• 隐藏客户端身份： 正向代理可以隐藏客户端的真实 IP 地址，发送请求的源IP配的是它自己的

怎么做到让所有上网都要经过代理服务器？

        学校（公司）在建设子网时就已经做好的相关建设代理服务器的工作：当你上网时，会弹出登录页面来进行认证才能上网（代理服务器告诉你要来访问你了）

反向代理

        反向代理服务器是一种网络架构模式，其作为 Web 服务器的前置服务器，接收来自客户端的请求， 并将这些请求转发给后端服务器

工作原理

• 当客户端发起请求时， 它首先会到达反向代理服务器
• 反向代理服务器会根据配置的规则将请求转发给后端的 Web服务器
• Web 服务器的响应给反向代理，方向代理再依次推送给客户端

功能特点

• 负载均衡：反向代理服务器可以根据配置的负载均衡策略，将客户端的请求分发到多个后端服务器上，以实现负载均衡；这有助于提升网站的整体性能和响应速度，特别在高并发场景下
• 安全保护：反向代理服务器可以隐藏后端 Web 服务器的真实 IP 地址， 降低其被直接攻击的风险
• 缓存加速：反向代理服务器可以缓存后端 Web 服务器的响应内容，对于重复的请求，它可以直接从缓存中返回响应，而无需再次向后端服务器发起请求
• 动静分离： 在大型网站中， 通常需要将静态资源和动态资源分开处理；通过将静态资源部署在反向代理服务器上，可以直接从反向代理服务器返回静态资源的响应，无需再次向后端服务器发起请求：这可以大大提升静态资源的访问速度。（前端开发的一种实用技巧）

        例如：CDN（Content Delivery Network） 就是采用了反向代理的原理：将服务器资源存放在网站(有CDN服务)中，客户端来访问时就通过该网站来获取资源

fq

        fq就是广域网使用代理服务器的一个例子

• 先部署一台代理服务器在可以访问国外网站的地方
• 客户端与服务器各自按照相关代理软件
• 客户端发起HTTPS请求，到了运营商这里发现你发的这个请求的IP地址合法，就帮你进行转发，到了代理服务器这里就继续解密拿到客户端的数据帮你进行请求，把结果再继续加密返回给客户端
• 这个过程运营商是不知道你在干什么，因为拿到的都是加密后的数据无法进行判断

运营商真的像上面那样怎么傻吗？

        其实不是的，它可以对该IP地址进行重点关注，进行流量监控，检测到一天又怎么多不同地方的人来访问，并且是直接使用的是裸的IP地址，这时就可以把该IP地址封掉，让所有人访问不了；所以客户端使用代理软件时，它会先劫持你的流量使用情况，并且提供若干个IP地址，万一平常使用的IP地址使用不了，就换个IP

NAT和代理服务器

• 从应用上：NAT 设备是网络基础设备之一，解决的是 IP 不足的问题；代理服务器则是更贴近具体应用，在应用层提供各种服务
• 从底层实现上：NAT 是工作在网络层，直接对 IP 地址进行替换；代理服务器工作在应用层
• 从使用范围上：NAT 一般在局域网的出口部署；代理服务器可以在局域网做，也可以在广域网做,也可以跨网
• 从部署位置上：NAT 一般集成在防火墙, 路由器等硬件设备上；代理服务器则是一个软件程序, 需要部署在服务器上

DNS

        DNS(Domain Name System)是一整套从域名映射到 IP 的系统

背景

        TCP/IP 中使用 IP 地址和端口号来确定网络上的一台主机的一个程序：但是 IP 地址不方便记忆；于是人们发明了一种叫主机名的东西, 是一个字符串, 并且使用 hosts 文件来描述主机名和 IP 地址的关系

        最初，通过互连网信息中心(SRI-NIC)来管理这个 hosts 文件的

• 一个新计算机要接入网络，或者某个计算机 IP 变更，都需要到信息中心申请变更 hosts 文件
• 其他计算机也需要定期下载更新新版本的 hosts 文件才能正确上网
• 互联网的发展产生更多的hosts文件

        太多hosts文件需要管理，于是产生了 DNS 系统

• 一个组织的系统管理机构, 维护系统内的每个主机的 IP 和主机名的对应关系
• 如果新计算机接入网络, 将这个信息注册到数据库中
• 用户输入域名的时候，会自动查询 DNS 服务器，由DNS服务器检索数据库，得到对应IP地址

域名

        用来识别主机名称和主机所属的组织机构的一种分层结构的名称.

www.baidu.com

• com: 一级域名. 表示这是一个企业域名. 同级的还有 "net"(网络提供商),"org"(非盈利组织) 等
• baidu: 二级域名, 公司名
• www: 只是一种习惯用法，之前人们在使用域名时，往往命名成类似于ftp.xxx.xxx/www.xxx.xxx 这样的格式, 来表示主机支持的协议

域名解析过程

        域名分布呈现出层状结构

dig工具

         安装dig工具

sudo yum install bind-utils

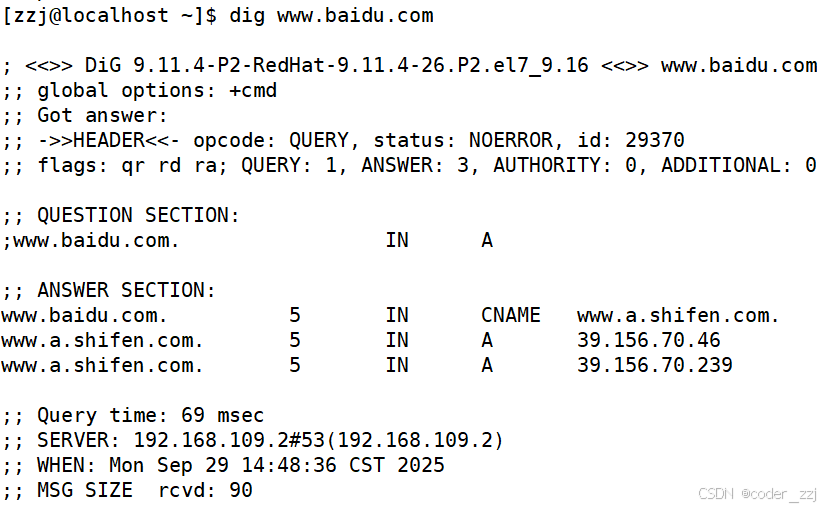

         使用 dig 指令查看域名解析过程

• 开头位置是 dig 指令的版本号
• 第二部分是服务器返回的详情, 重要的是 status 参数, NOERROR 表示查询成功
• QUESTION SECTION 表示要查询的域名是什么
• ANSWER SECTION 表示查询结果是什么. 这个结果先将 www.baidu.com 查询成了www.a.shifen.com, 再将 www.a.shifen.com 查询成了两个 ip 地址
• 最下面是一些结果统计, 包含查询时间和 DNS 服务器的地址等

        面试题：当你在浏览器地址栏输入一个URL后回车，将会发生的事情？

ICMP协议

        ICMP（Internet Control Message Protocol）是TCP/IP协议族中的一个重要组成部分，它主要用于在网络设备和路由器之间传递控制消息。这些控制消息包括网络是否通畅、主机是否可达、路由是否可用等信息；虽然ICMP消息不传输用户数据，但它对用户数据的传输起着至关重要的作用ICMP工作在网络层，是一个无连接的协议，用于传输出错报告和控制信息

功能

        ICMP协议就是来提供各种功能来保证IP协议的可靠传输，主要功能包括

• 确认 IP 包是否成功到达目标地址
• 通知在发送过程中 IP 包被丢弃的原因
• ICMP 只能搭配 IPv4 使用. 如果是 IPv6 的情况下, 需要使用 ICMPv6

        例如：主机A发送给主机B正常的报文，B不工作了，主机A什么也收不到！这时离主机B最近的主机设备(路由器)返回应答

        ICMP允许距离故障地最近的主机设备返回应答给发送方（告诉发送方出了什么事）

格式

        ICMP 一共分为两类报文: 通知出错原因；诊断查询

ping命令

• 注意, 此处 ping 的是域名, 而不是 url，一个域名可以通过 DNS 解析成多个 IP 地址
• ping 命令不光能验证网络的连通性, 同时也会统计响应时间和 TTL(IP 包中的Time To Live, 生存周期)
• ping 命令会先发送一个 ICMP Echo Request 给对方
• 对方接收到之后, 会返回一个 ICMP Echo Reply

telnet 是 23 端口, ssh 是 22 端口, 那么 ping 是什么端口?

        ping 命令基于 ICMP：工作在网络层；而端口号是传输层的内容，在 ICMP 中就没有端口号这样的概念

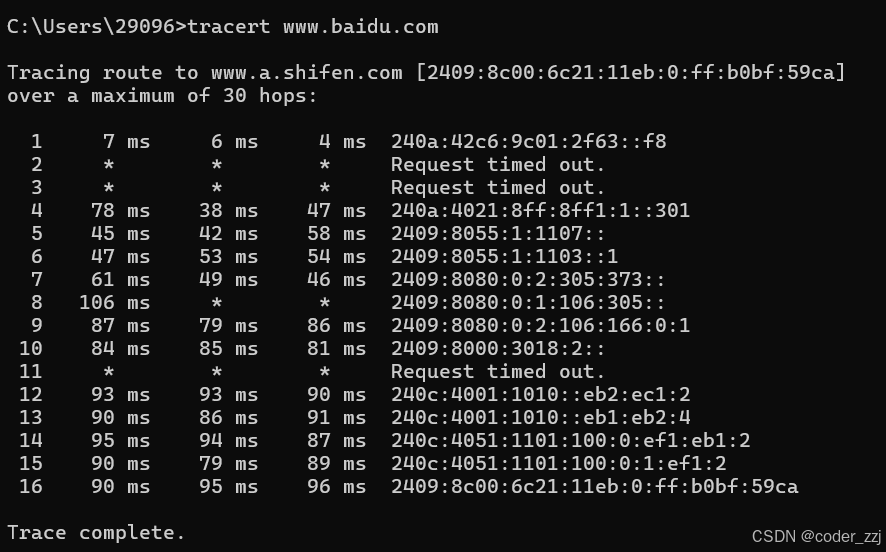

traceroute命令

        也是基于 ICMP 协议实现, 能够打印出可执行程序主机，一直到目标主机之前经历多少路由器

手动部署并测试内网穿透

        在上面我们已经讲了内网穿透的原理，现在来进行简单实现并测试(需要云服务器和虚拟机)

frp下载

        先下加速器：瓦特工具箱(Steam++官网)

        再访问 github 继续下载：frp选择Linux amd版本 不是arm！

        我们要做以下两个测试：

• ssh 远程登录
• nginx 远程访问

ssh远程登录

        前提要保证两台机器都是联网状态，不然可能会出现不同情况；先在虚拟机中修改配置文件 frpc.toml

        再在云服务器上修改 frps.toml，这个端口号是二者进行 tcp 连接时所用的端口号

        再各自启动程序（带选项 -c 指定运行的编译文件）

        虚拟机设置 remotePort 后，启动 frpc 时就会云服务器：云服务器啊，你要给我重新起一个frps进程来绑定 8081 端口，同时建立 8081 端口到22端口的映射，这样用户访问 8081时你给我请求的是22端口

        启动一个xshell进行登录

        登录成功

nginx远程访问

        虚拟机安装

sudo yum install nginx # centos 安装
sudo apt install nginx # ubuntu 安装

#启动
 nginx
#暂停
# nginx -s stop

        在原来的配置文件中再添加一个服务(再让云服务器起8082端口号)



        两台机器一起启动frp程序，登录浏览器进行访问（输入的是8082端口号）

        服务器和客户端这样在后台启动(守护进程)

nohup ./frpc -c ./frpc.toml &> /dev/null &
nohup ./frps -c ./frps.toml &> /dev/null &

        &> /dev/null： 这是重定向操作，用于将命令的标准输出（stdout） 和标准错误（stderr） 都重定向到/dev/null。/dev/null 是一个特殊的设备文件， 向它写入的内容都会被丢弃， 读取它则会立即返回文件结束：忽略命令的所有输出信息

以上便是全部内容，有问题欢迎在评论区指正，感谢观看！
