一、界面组件概述

在 Qt 类库中，所有界面组件类的直接或间接父类都是 QWidget。QWidget 的父类是 QObject 和 QPaintDevice，所以 QWidget 是多重继承的类。QObject 支持元对象系统，其信号与槽机制为 GUI 编程中对象间通信提供了极大的便利。QPaintDevice 是能使用 QPainter 类在绘图设备上绘图的类。所有从 QWidget 继承而来的界面组件被称为 widget 组件。

• 按钮类组件。类继承关系如图所示，其中，QAbstractButton 是一个抽象类，它定义了按钮类的一些共有特性，但是不能用于创建实例对象：

QCommandLinkButton 的功能类似于 QRadioButton，用于多个互斥项的选择，例如在向导对话框中作为一组互斥选择按钮。QDialogButtonBox 是一个复合组件类，可以设置为多个按钮的组合，例如包含 OK 和 Cancel 按钮，或 Yes、No 和 Cancel 按钮，可以放在对话框上，作为对话框的选择按钮。

• 输入类组件。下图所示的是组件面板中 Input Widgets 分组的组件：

输入类组件对应的类及其功能如表所示：

• 显示类组件。下图所示的是组件面板中 Display Widgets 分组的组件，显示类组件一般只能显示内容，而不能编辑、输入内容：

Horizontal Line 和 Vertical Line 对应的类均是 QFrame，将 QFrame 类的 frameShape 属性设置为 HLine 或 VLine，并设置 frameShadow 属性为 Sunken，就具有了水平线条或垂直线条的效果，它们一般在界面上用作分隔线。界面类组件的功能如表所示：

• 容器类组件。在容器类组件上可以放置其他组件，并可以使用布局管理容器内的子组件。下图所示的是组件面板中 Containers 分组的组件：

容器类组件对应的类及其功能如表所示：

• Item 组件。下图所示的是组件面板中 Item Views 和 Item Widgets 分组的组件：

QAbstractItemView 的父类是 QAbstractScrollArea。Item Views 分组的组件用于模型/视图结构，每一种视图组件需要相应的一种模型用于存储数据。Item Widgets 组件类是相应 Item Views 组件类的子类，它们直接使用项（item）存储数据，称为相应视图类的便利类（convenience class），例如，QListWidget 是 QListView 的便利类，QTreeWidget 是 QTreeView 的便利类。

• 其他界面组件。一些界面组件并没有出现在 Qt Designer 的组件面板里，例如常用的菜单栏（QMenuBar类）、菜单（QMenu 类）、工具栏（QToolBar 类）、状态栏（QStatusBar 类）等组件，对应的几个类都是直接从QWidget继承而来的。

QWidget 是所有界面组件类的基类，所以了解 QWidget 的基本特性，通常就能了解界面组件的通用特性。 在 Qt Designer 中设计界面时，QWidget 作为界面组件时的主要属性如表所示：

组件的 sizePolicy 属性是QSizePolicy 类型，它定义了组件在水平和垂直方向的尺寸变化策略。下图展示了一个分组框中3个按钮水平布局在按钮的水平延展因子设置为不同值时的显示效果：

在第一个分组框中，3个按钮的水平延展因子都是0，表示3个按钮的宽度平均。在第二个分组框中，前两个按钮的水平延展因子都是0，Button3 的水平延展因子是1，表示分组框宽度增大时，Button1 和 Button2 达到合适宽度后就不再增大，而 Button3 占据右边所有水平区域。在第三个分组框中，3 个按钮的水平延展因子分别是 1、1、2，相当于把总宽度分成四等份，Button3 的宽度是 Button1 的2倍。

QWidget 也可以作为独立的窗口，其子类 QMainWindow、QDialog 也是常用的窗口类。QWidget 作为窗口时有一些与窗口相关的属性，具体如表所示：

当 QWidget 作为独立的窗口时，有如下一些与窗口显示有关的公有槽函数：

bool  close()           // 关闭窗口
void  hide()            // 隐藏窗口
void  show()            // 显示窗口
void  showFullScreen()  // 以全屏方式显示窗口
void  showMaximized()   // 窗口最大化
void  showMinimized()   // 窗口最小化
void  showNormal()      // 全屏、最大化或最小化操作之后，恢复正常大小显示

QWidget 中定义的信号只有3个，定义如下：

void  customContextMenuRequested(const QPoint &pos)
void  windowIconChanged(const QIcon &icon)
void  windowTitleChanged(const QString &title)

其中，customContextMenuRequested() 信号是在组件上点击鼠标右键时被发射的，一般用于创建组件的快捷菜单。

二、布局管理

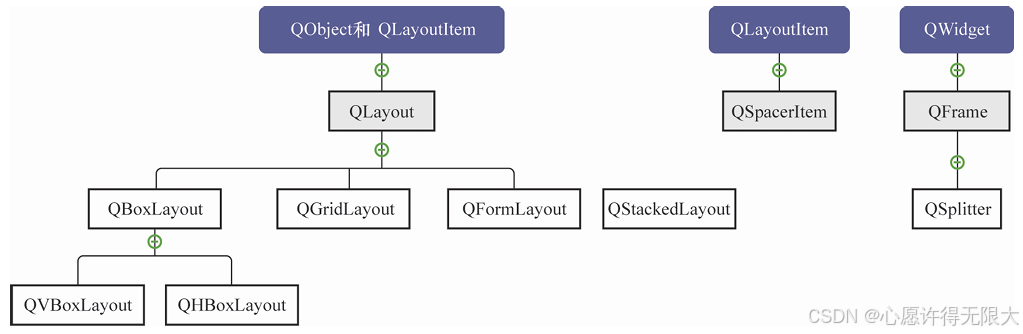

布局管理类的继承关系如图所示：

QSpacerItem 从 QLayoutItem 继承而来，可以用于在布局中占位，或填充剩余空间。分割条组件类 QSplitter 是从 QWidget 继承而来的，所以它是一个可见的界面组件。

任何布局类对象在可视化设计时都有 layoutLeftMargin、layoutTopMargin、layoutRightMargin 和 layoutBottomMargin 这 4 个边距属性，这 4 个边距属性用于设置布局组件与父容器的4个边距的最小值，单位是像素。水平布局和垂直布局还有一个属性 layoutSpacing，表示组件的最小间距。 构建项目时，窗口 UI 文件被 MOC 预编译后生成一个头文件，例如 mainwindow.ui 对应的 MOC 预编译结果文件是 ui_mainwindow.h。在 MOC 预编译结果文件的函数 setupUi() 中会发现如下的代码：

groupBox = new QGroupBox(MainWindow);                 // 创建 groupBox，将窗口作为父容器
groupBox->setGeometry(QRect(260, 310, 341, 43));
horizontalLayout = new QHBoxLayout(groupBox);         // 在 groupBox 里创建水平布局
horizontalLayout->setSpacing(10);                     // 设置 layoutSpacing
horizontalLayout->setContentsMargins(5, 5, 5, 5);     // 设置 4 个边距属性的值
pushButton = new QPushButton(groupBox);
horizontalLayout->addWidget(pushButton);
pushButton_2 = new QPushButton(groupBox);
horizontalLayout->addWidget(pushButton_2);
pushButton_3 = new QPushButton(groupBox);
horizontalLayout->addWidget(pushButton_3);

水平布局还有一个 layoutStretch 属性，表示3个按钮的延展因子，可以灵活控制各组件的宽度占比。对于水平布局 layoutStretch 属性实现的效果，还可以通过设置单个组件的 sizePolicy 属性中的 Horizontal Stretch 来实现。

网格布局是划分为行和列的，函数setupUi()中的实现代码如下：

groupBox = new QGroupBox(MainWindow);              // 创建 groupBox，将窗口作为父容器
groupBox->setGeometry(QRect(290, 160, 200, 230));
gridLayout = new QGridLayout(groupBox);            // 创建网格布局，将groupBox作为父容器
gridLayout->setHorizontalSpacing(7);
gridLayout->setVerticalSpacing(12);
gridLayout->setContentsMargins(10, 10, -1, -1);
pushButton = new QPushButton(groupBox);
gridLayout->addWidget(pushButton, 0, 0, 1, 1);     // 添加左上角的按钮
pushButton_2 = new QPushButton(groupBox);
gridLayout->addWidget(pushButton_2, 0, 1, 1, 1);
comboBox = new QComboBox(groupBox);
comboBox->addItem(QString());
gridLayout->addWidget(comboBox, 1, 0, 1, 2);       // 添加下拉列表框
plainTextEdit = new QPlainTextEdit(groupBox);
gridLayout->addWidget(plainTextEdit, 2, 0, 1, 2);

QGridLayout 类添加组件的函数是 addWidget()，其函数原型定义如下：

/*
widget:     需要添加到布局中的组件
fromRow:    行号
fromColumn: 列号
rowSpan:    占用的行数
columnSpan: 占用的列数
alignment:  表示默认的对齐方式
*/
void  QGridLayout::addWidget(QWidget *widget, int fromRow, int fromColumn, int rowSpan,
                      int columnSpan, Qt::Alignment alignment = Qt::Alignment())

实现分割条功能的类是 QSplitter，分割条可以实现水平分割或垂直分割，一般是在两个可以自由改变大小的组件之间进行分割：

splitter = new QSplitter(Form);                     // 创建 splitter，窗口对象是Form
splitter->setOrientation(Qt::Horizontal);
splitter->setOpaqueResize(true);
splitter->setHandleWidth(8);
splitter->setChildrenCollapsible(true);
groupBox = new QGroupBox(splitter);
groupBox->setMinimumSize(QSize(150, 0));            // 设置最小宽度
splitter->addWidget(groupBox);                      // 添加到分割布局中
plainTextEdit = new QPlainTextEdit(splitter);
splitter->addWidget(plainTextEdit);                 // 添加到分割布局中

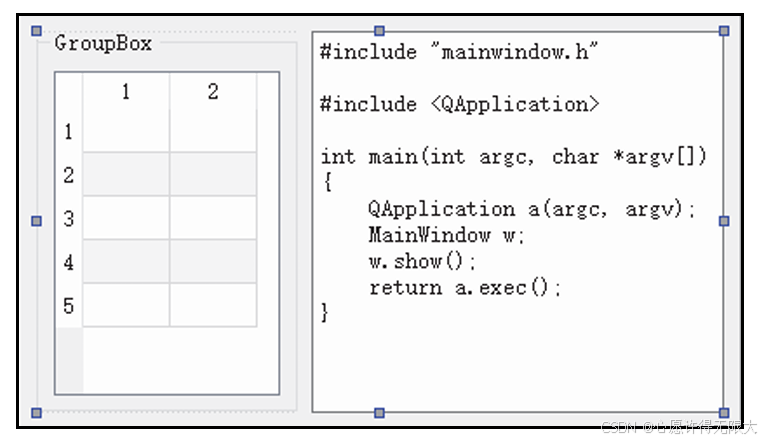

由代码可见，创建分割布局就是将分割条对象 splitter 作为两个组件 groupBox 和 plainTextEdit 的父容器组件。代码执行效果如下：

三、QString 字符串操作

QString 没有父类，用于存储字符串，每个字符是一个 QChar 类型的数据。QChar 使用的是 UTF-16 编码，一个字符包含2字节数据。对于超过65535的 Unicode 编码，QString 使用两个连续的 QChar 字符表示。UTF-16 是一种 Unicode 编码，能表示汉字，在 QString 字符串中一个汉字是一个字符。

QString str = "dimple,酒窝";
QChar ch0 = str[0];     // ch0='d'
QChar ch7 = str.at(7);  // ch7='酒'

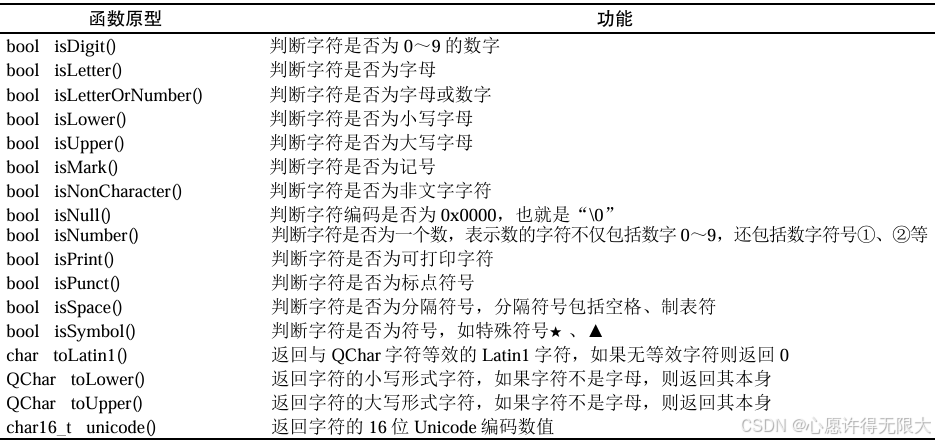

QChar 定义了很多接口函数用于字符操作，QChar 类的主要接口函数如表所示：

QChar 的函数 toLatin1() 用于将 QChar 字符转换为 Latin1 字符，也就是将 UTF-16 编码的字符转换为1字节 Latin1 编码的字符。

Latin1 字符集是对 ASCII 字符集的扩展，也是用1字节编码，它用128～255表示拉丁字母表中特殊语言字符的编码。

QChar 的接口函数 unicode() 用于返回字符的 UTF-16 编码，也就是 char16_t 类型的数。也可以通过 char16_t 类型的编码构造 QChar 字符，静态函数 QChar::fromUcs2() 可以实现这样的功能：

QChar QChar::fromUcs2(char16_t c)

QChar 有一个构造函数与这个静态函数功能相同，这个构造函数定义如下：

QChar::QChar(char16_t ch)

例如，运行下面的一段代码后，字符串 str 的内容由 “Hello,北京” 变为了 “Hello,青岛”：

QString str = "Hello,北京";
str[6] = QChar(0x9752);            // '青'，使用构造函数
str[7] = QChar::fromUcs2(0x5C9B);  // '岛'，使用静态函数

QString 定义了很多用于字符串操作的接口函数，如 append() 用于在当前字符串的后面添加字符串，prepend() 用于在当前字符串的前面添加字符串，toInt() 用于将字符串转换为整数等，对于其他的函数可查看 Qt 帮助文档。

四、QSpinBox 和 QDoubleSpinBox

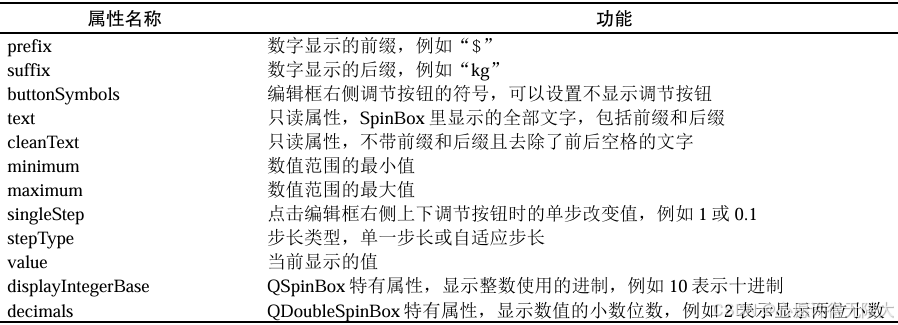

QSpinBox 和 QDoubleSpinBox 是常用的数值输入和输出组件，将它们统称为SpinBox。QSpinBox 用于输入和输出整数，一般显示为十进制数，也可以按其他进制显示，而且可以设置显示的前缀和后缀。QDoubleSpinBox 用于显示和输入浮点数，可以设置显示的小数位数，也可以设置显示的前缀和后缀。QSpinBox 和 QDoubleSpinBox 都是 QAbstractSpinBox 的子类，具有很多相同的属性：

QSpinBox 有两个特有的信号，信号定义如下：

// 在 value 属性值变化时被发射，传递的参数i是变化之后的数值
void  QSpinBox::valueChanged(int i)
// 在显示的文字发生变化时被发射
void  QSpinBox::textChanged(const QString &text)

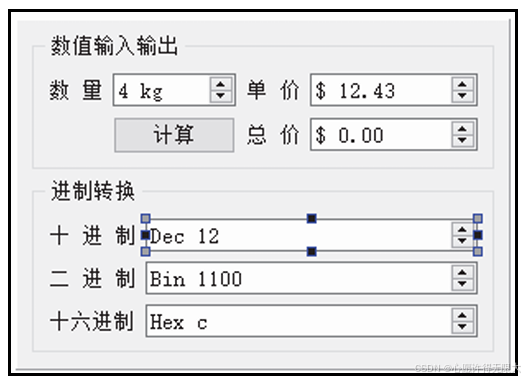

SpinBox 组件 UI 示例界面：

五、常用的按钮组件

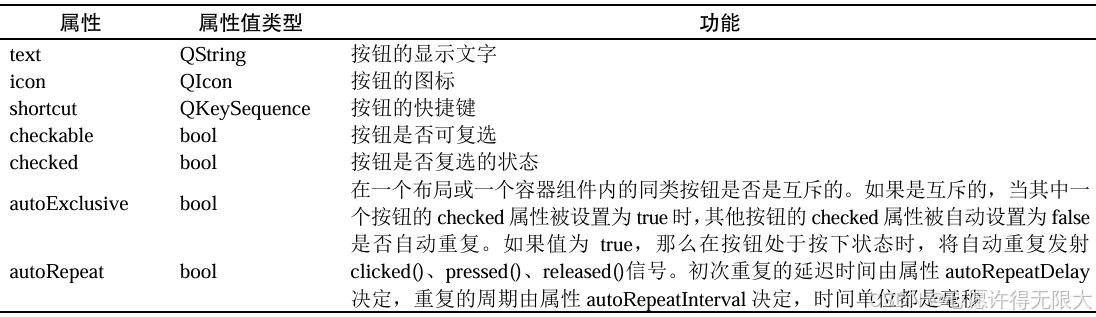

常用的4种按钮组件是普通按钮（QPushButton类）、工具按钮（QToolButton 类）、单选按钮（QRadioButton类）、复选框（QCheckBox类），它们都有共同的父类 QAbstractButton。QAbstractButton 类的主要属性如表所示：

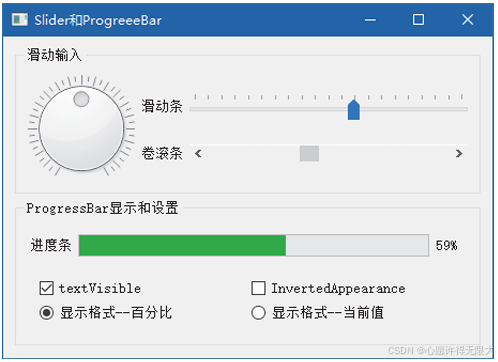

六、QSlider 和 QProgressBar

滑动条（QSlider类）、卷滚条（QScrollBar类）和表盘（QDial类）3个类具有同一个父类 QAbstractSlider。进度条（QProgressBar 类）是用于显示数值的组件，特别适用于显示百分比进度。

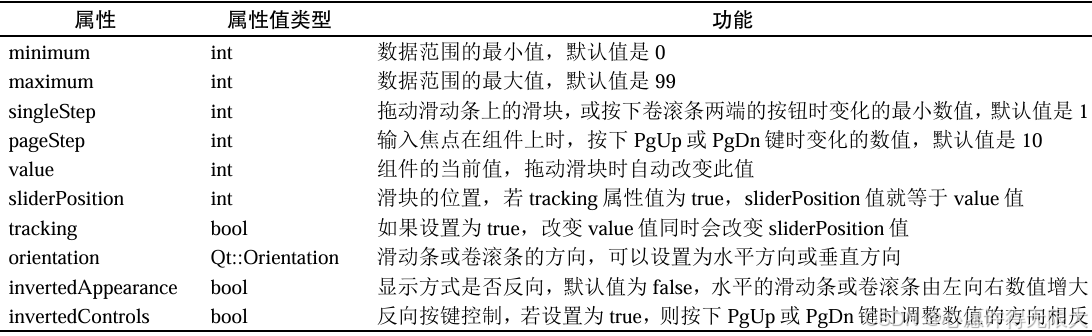

QAbstractSlider 是 QSlider、QScrollBar 和 QDial 的父类，它定义了这几个类共有的一些属性：

QAbstractSlider 定义了几个信号，信号函数定义如下，信号触发时机见注释：

void  actionTriggered(int action)                 // 滑动条触发一些动作时
void  rangeChanged(int min, int max)              // minimum 或 maximum 属性值发生变化时
void  sliderMoved(int value)                      // 用户按住鼠标拖动滑块时
void  sliderPressed()                             // 在滑块上按下鼠标时
void  sliderReleased()                            // 在滑块上释放鼠标时
void  valueChanged(int value)                     // value 属性值变化时

七、日期时间数据

Qt 定义了3个类用于表示和处理日期时间数据：QTime（表示时间数据的类，时间数据如12:04:35）、 QDate（表示日期数据的类，日期数据如2021-9-15）、QDateTime（表示日期时间数据的类，日期时间数据如2021-09-16 17:22:43）。Qt 定义了几个用于日期时间数据处理的界面组件类：

• QTimeEdit：编辑和显示时间的组件类。
• QDateEdit：编辑和显示日期的组件类。
• QDateTimeEdit：编辑和显示日期时间的组件类。
• QCalendarWidget：一个用日历形式显示和选择日期的组件类。

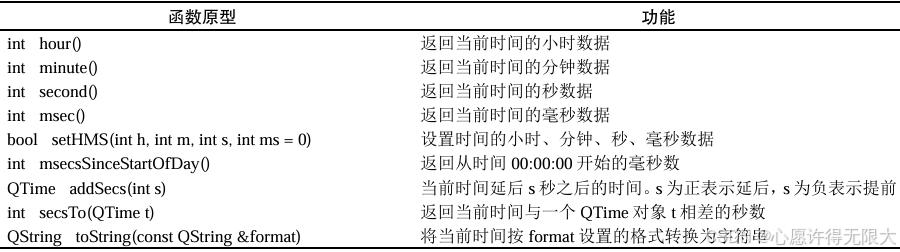

QTime类的主要接口函数：

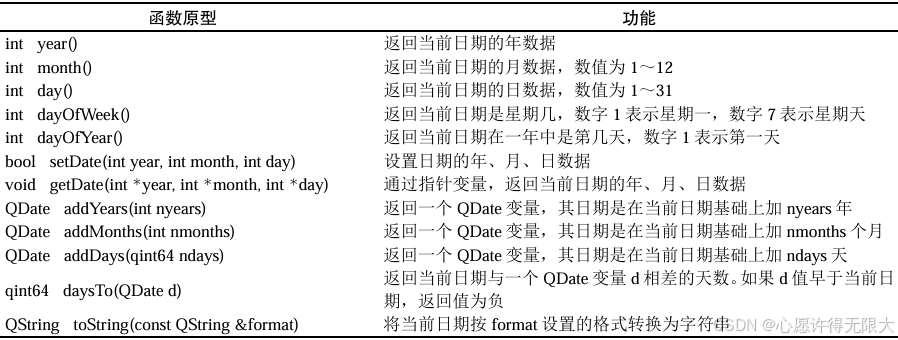

QDate类的主要接口函数：

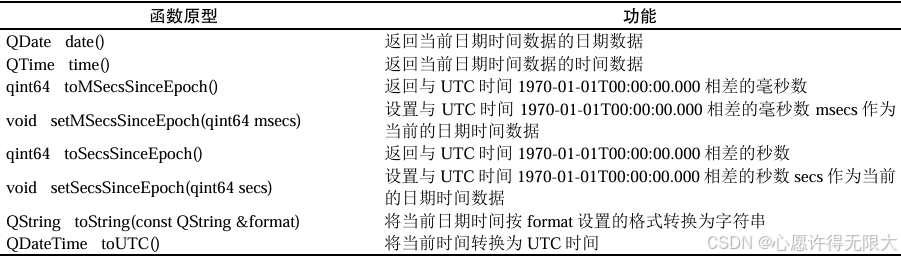

QDateTime 类的主要接口函数：

八、QTimer 和 QElapsedTimer

QTimer 是软件定时器，其父类是 QObject。QTimer 的主要功能是设置以毫秒为单位的定时周期，然后进行连续定时或单次定时。QElapsedTimer 用于快速计算两个事件的间隔时间，是软件计时器。QElapsedTimer 没有父类，其计时精度可以达到纳秒级。QElapsedTimer 的主要用途是比较精确地确定一段程序运行的时长。

九、QComboBox

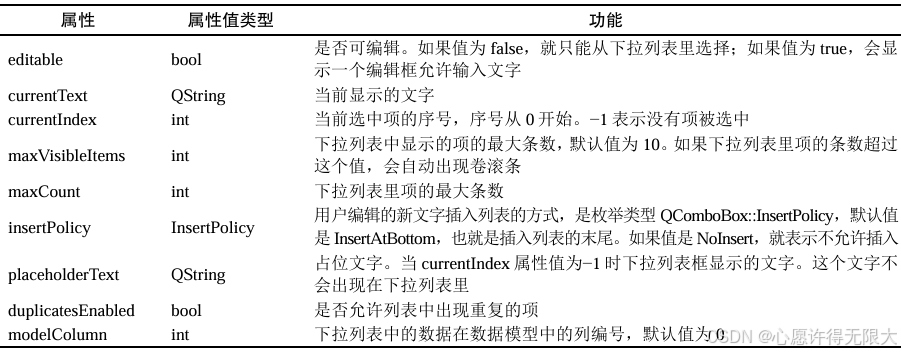

QComboBox 是下拉列表框组件，它可以提供下拉列表供用户选择输入，也可以提供编辑框用于输入文字，所以 QComboBox 也被称为组合框。QComboBox 类的主要属性如表所示：

十、QMainWindow 和 QAction

QMainWindow 是主窗口类，具有菜单栏、工具栏、状态栏等主窗口常见的界面元素。要设计主窗口上的菜单栏、工具栏、按钮的下拉菜单、组件的快捷菜单等，需要用到 QAction 类。QAction 对象就是实现某个功能的“动作”，我们称其为 Action。

工具栏对应的是 QToolBar 类，QToolBar提供了接口函数，可以通过代码在工具栏上添加组件，从而灵活地设计工具栏，常用的几个函数定义如下：

void  addAction(QAction *action)     // 添加一个Action，并根据Action的设置自动创建工具按钮
QAction  *addWidget(QWidget *widget)                          // 添加一个界面组件
QAction  *insertWidget(QAction *before, QWidget *widget)      // 插入一个界面组件
QAction  *addSeparator()                                      // 添加一个分隔条
QAction  *insertSeparator(QAction *before)                    // 插入一个分隔条

主窗口上的状态栏对应的是 QStatusBar 类，有两个函数用于添加组件，其函数原型定义如下：

void  addWidget(QWidget *widget, int stretch = 0)             // 添加正常组件
void  addPermanentWidget(QWidget *widget, int stretch = 0)    // 添加永久组件

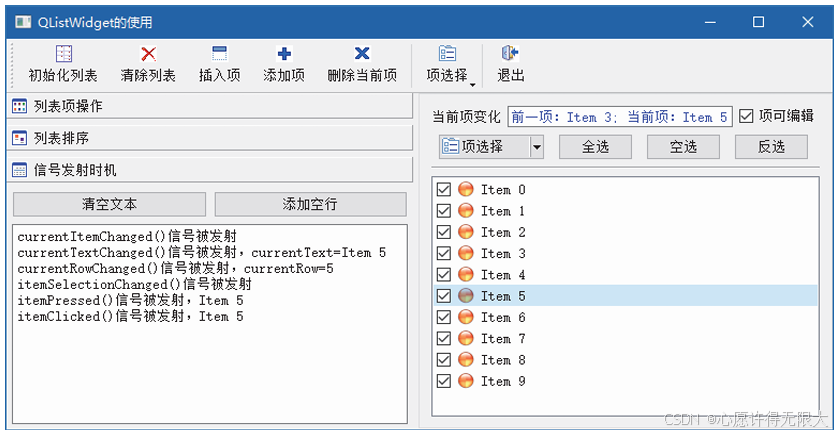

十一、QListWidget

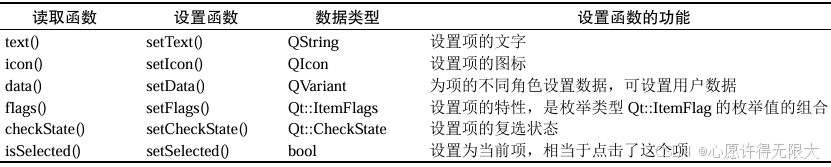

QListWidget 组件的列表项是 QListWidgetItem 对象，主要的接口函数如表所示：

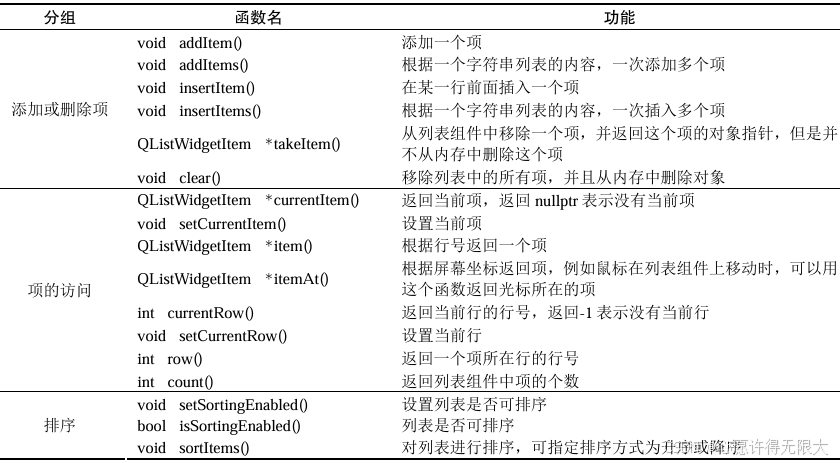

QListWidget 类的主要接口函数如表所示：

QListWidget 组件中的每一行是一个 QListWidgetItem 对象，要在列表中添加或插入一个项，一般是先创建一个 QListWidgetItem 对象，设置其文字、图标等特性，然后用函数 addItem() 或 insertItem() 将该对象加入列表。

十二、QTreeWidget

QTreeWidget 是一种 Item Widget 组件。QTreeWidget 组件被称为树形组件，它的项（item）被称为节点，一个树形组件内
的所有节点组成的结构称为目录树。

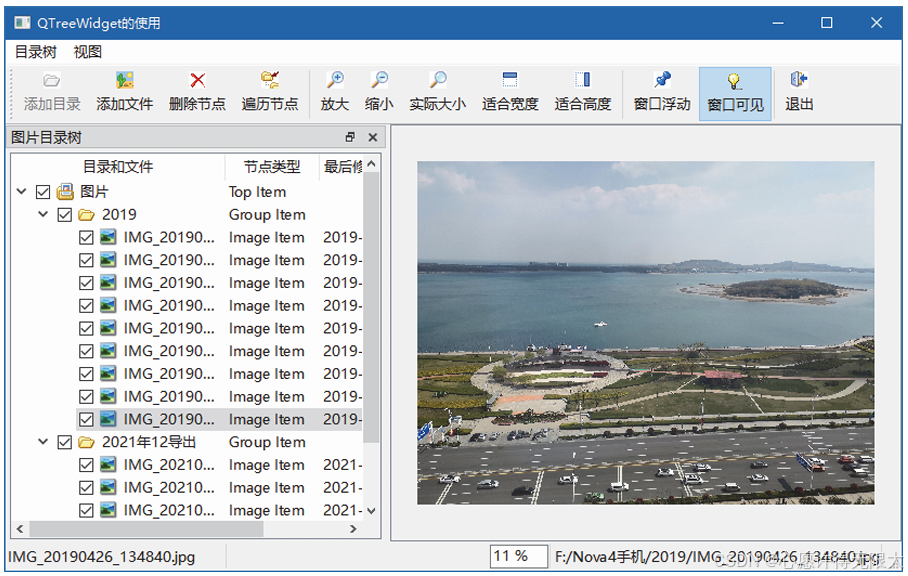

工作区左侧是一个 QDockWidget 组件（停靠组件），对象名称是 dockWidget。在 dockWidget 上放置一个 QTreeWidget 组件，对象名称是 treeWidget，用水平布局使 treeWidget 填充满停靠区。工作区右侧是一个 QScrollArea 组件，对象名称是 scrollArea。scrollArea 里放置一个 QLabel 组件，对象名称是 labPic，可以利用 QLabel 的 pixmap 属性来显示图片。在窗口类 MainWindow 的构造函数里将 scrollArea 设置为主窗口工作区的中心组件后，dockWidget 与 scrollArea 之间会自动出现分割条。

一个 QTreeWidget 组件的显示内容分为表头和目录树两部分，表头和目录树节点都是 QTreeWidgetItem 对象。

• 表头。树形组件有表头，表头可以只是简单的文字，也可以设置为 QTreeWidgetItem 对象。
• 顶层节点。目录树里一行就是一个节点，节点是 QTreeWidgetItem 对象。节点可以有子节点，子节点就是下一级的节点，子节点可以继续有其子节点，可以层层嵌套。获取一个顶层节点对象后，就可以访问它的所有子节点。
• 次级节点。所有次级节点都直接或间接挂靠在某个顶层节点下面，顶层节点和次级节点都是 QTreeWidgetItem 类对象。一个节点可以访问它的所有直接子节点，可以通过递归的方法遍历其所有直接和间接子节点。所以，从顶层节点开始，就可以遍历整个目录树。
• 隐藏的根节点。目录树中还有一个隐藏的根节点，其可以看作所有顶层节点的父节点。函数 invisibleRootItem() 可以返回这个隐藏的根节点。使用这个隐藏的根节点，就可以通过 QTreeWidgetItem 类的接口函数访问所有顶层节点，这样在实现一些对顶层节点和次级节点进行操作的函数时，可以使用相同的程序。

QTreeWidget 还有如下一些常用的接口函数：

int  columnCount()                                          // 返回表头列数
void setColumnCount(int columns)                            // 设置表头列数
void sortItems(int column, Qt::SortOrder order)             // 将目录树按照某一列排序
int  sortColumn()                                           // 返回用于排序的列的序号
QTreeWidgetItem  *currentItem()                             // 返回当前节点
QList<QTreeWidgetItem *>  selectedItems()                   // 返回选择的节点的列表

对目录树节点的操作主要通过 QTreeWidgetItem 类的接口函数实现。QTreeWidgetItem 类没有父类，它只用来存储节点的数据和各种属性，绘制目录树由 QTreeWidget 实现。

十三、QTableWidget

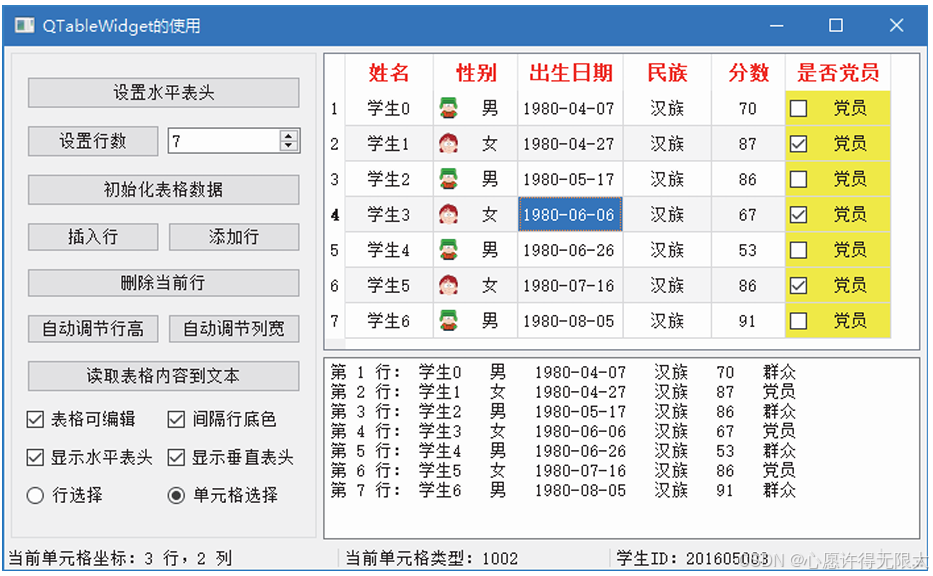

QTableWidget 是一种 Item Widget 组件，它以表格形式显示和管理数据，我们称为表格组件。

表格组件数据区的每个单元格可以关联一个 QTableWidgetItem 对象，表头的单元格也是 QTableWidgetItem 对象。可以设置每个 QTableWidgetItem 对象的文字、字体、背景色、图标等特性。要为表格的一个单元格设置项，一般是先创建一个 QTableWidgetItem对象item，设置其各种属性，然后用函数 setItem() 将 item 设置为某个单元格的项，其函数原型定义如下：

void  setItem(int row, int column, QTableWidgetItem *item)
