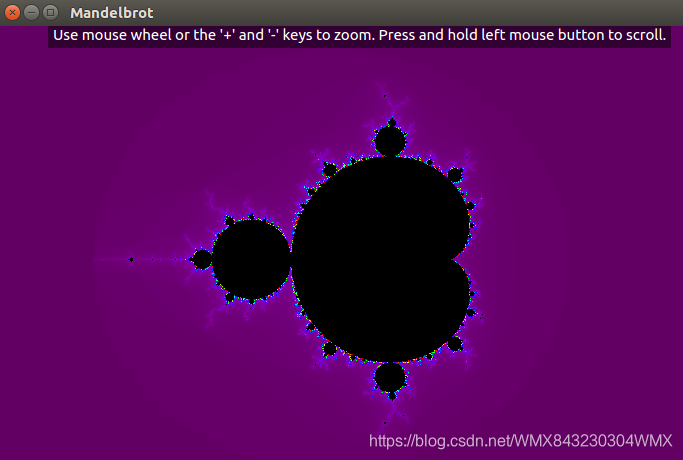

QT多线程渲染　Mandelbrot集

Mandelbrot集是人类有史以来做出的最奇异,最瑰丽的几何图形，曾被称为“上帝的指纹”。
这个点集均出自公式:$Z_{n+1}=Z_n^2+C$，对于非线性迭代公式$Z_{n+1}=Z_n^2+C$，
所有使得无限迭代后的结果能保持有限数值的复数C的集合，构成Mandelbrot集.

公式: $Z_{n+1}=Z_n^2+C$

复数 Z = a + bi

• 式中 $Z_{n+1}$ 是复数 Z = a + bi 的第n+1次迭代,
• C是确定该点在复平面中位置的复数值.
• z的初始值为0.迭代将一直进行下去,直到z的幅值大于2或者迭代次数已经达到某种任意规定的限度.

分析　：

MandelbrotWidget

主线程，负责绘制Mandelbrot图像（渲染线程RenderThread传递过来的Mandelbrot图像引用）

RenderThread

渲染线程，负责迭代计算生成Mandelbrot图像，完成时传递参数给主线程绘制

• 外部调用,启动渲染render：

/*!
 * \brief 外部调用,启动渲染，传入渲染参数(QMutexLocker保护)
 * \param centerX       中心x
 * \param centerY       中心y
 * \param scaleFactor   缩放比例
 * \param resultSize    结果大小
 */
void RenderThread::render(double centerX, double centerY, double scaleFactor,QSize resultSize)
{
    QMutexLocker locker(&mutex);

    this->centerX = centerX;
    this->centerY = centerY;
    this->scaleFactor = scaleFactor;
    this->resultSize = resultSize;

    if (!isRunning()) {//--启动
        start(LowPriority);
    } else {//--重启唤醒休眠的渲染线程
        restart = true;
        condition.wakeOne();
    }
}

• 线程函数run：

void RenderThread::run()
{
    forever {

        //--mutex保护访问临界区资源
        //--传入参数
        mutex.lock();
        QSize resultSize = this->resultSize;
        double scaleFactor = this->scaleFactor;
        double centerX = this->centerX;
        double centerY = this->centerY;
        mutex.unlock();



        int halfWidth = resultSize.width() / 2;

        int halfHeight = resultSize.height() / 2;

        //--QImage::Format_RGB32 存储使用32位RGB格式的图像(0xffrrggbb)透明度a最大
        QImage image(resultSize, QImage::Format_RGB32);

        ///-此数越大 图像精细度越高
        const int NumPasses = 8;
        int pass = 0;

        while (pass < NumPasses) {

            /// \brief 最大迭代
            const int MaxIterations = (1 << (2 * pass + 6)) + 32;

            /// \brief 幅值 Limit = 2^2 = 4
            const int Limit = 4;

            bool allBlack = true;


             //--逐行扫描,生成图像
            for (int y = -halfHeight; y < halfHeight; ++y) {

                //--重启
                if (restart)
                    break;

                //--终止
                if (abort)
                    return;

                //--读取当前行第一个像素
                uint *scanLine =
                        reinterpret_cast<uint *>(image.scanLine(y + halfHeight));

                ///--虚部
                double ay = centerY + (y * scaleFactor);

                //--每行逐个扫描像素
                //--单个像素满足复平面函数关系Mandelbrot 集
                for (int x = -halfWidth; x < halfWidth; ++x) {

                    ///--实部
                    double ax = centerX + (x * scaleFactor);

                    double a1 = ax;
                    double b1 = ay;

                    /// \brief 当前迭代次数
                    int numIterations = 0;


                    //--单个像素点处,迭代计算
                    //--Mandelbrot 集:
                    // Z(n+1)=(Zn)^2+C
                    // 复数Z = a + bi
                    // 连续计算MaxIterations次
                    //--求得满足Mandelbrot集合的 第MaxIterations 个点(直到z的幅值大于2)
                    do {

                        //--增加迭代次数
                        ++numIterations;

                        //-- Z(n+1)=(Zn)^2+C
                        //-- 复数Z = a + bi

                        //---迭代一次-----
                        //--实部
                        double a2 = (a1 * a1) - (b1 * b1) + ax;
                        //--虚部
                        double b2 = (2 * a1 * b1) + ay;

                        //--直到z的幅值大于2, Limit = 2^2,退出
                        if ((a2 * a2) + (b2 * b2) > Limit)
                            break;

                        //---继续迭代一次，记录上一次结果，用于下一次迭代-----
                        ++numIterations;
                        a1 = (a2 * a2) - (b2 * b2) + ax;
                        b1 = (2 * a2 * b2) + ay;

                        //--直到z的幅值大于2, Limit = 2^2,退出
                        if ((a1 * a1) + (b1 * b1) > Limit)
                            break;

                    } while (numIterations < MaxIterations);//--循环迭代直到次数大于限制或者z的幅值大于2


                    //--退出循环时,幅值大于2,颜色取值
                    //--轮廓外部彩色
                    if (numIterations < MaxIterations) {

                        //--设置此行当前位(x位置) 像素颜色,取颜色空间的值
                        *scanLine++ = colormap[numIterations % ColormapSize];
                        allBlack = false;
                    }

                    //--退出循环时,迭代到最大次数,颜色取值
                    //--轮廓内部黑色
                    else {
                        //--设置此行当前位(x位置) 像素颜色
                        *scanLine++ = qRgb(0, 0, 0);
                    }

                }//--for每行逐个扫描
            }//--for逐行扫描

            //--第一轮,并且当前图像全黑,从第５(pass=4)轮开始
            //--因为这种情况下pass = 0 1 2 3 是全黑
            //--在轮廓内部
            if (allBlack && pass == 0) {
                pass = 4;
            } else {//--包含轮廓,触发GUI线程绘制图像
                if (!restart)
                    emit renderedImage(image, scaleFactor);
                ++pass;
            }
        }//--while

        //--渲染完毕休眠等待condition.wakeOne()唤醒
        mutex.lock();
        if (!restart)
            condition.wait(&mutex);
        restart = false;
        mutex.unlock();
    }
}
