JAVA 使用WinAppDriver对QT桌面软件进行自动化测试

一、前置条件

1. 准备工具

工具名称描述下载地址
WinAppDriver.exe支持桌面软件UI自动化测试的服务https://github.com/Microsoft/WinAppDriver/releasesWinAppDriverUiRecorder
inspect.exe控件识别工具，可以获取桌面软件各元素的属性参数，一般情况下，在路径C:\Program Files (x86)\Windows Kits\10\bin\x64\\x64下，如果没有，需要单独下载window sdk安装window sdk安装，下载地址https://developer.microsoft.com/en-us/windows/downloads/sdk-archive/，安装时在最后一步install之前，只需选择”Windows SDK Signing Tools for Desktop Apps“和”Windows SDK for UWP Managed Apps“两项
WinAppDriverUiRecorder（UI记录器）区别于inspect.exe，UI记录器工具可以检查UI元素并检索它们的XPath表达式，也可以为某些操作生成对应的C#代码。https://github.com/Microsoft/WinAppDriver/releases

2. 环境搭建

  1. win10操作系统下，在设置 -> 更新和安全 -> 开发者选项下设置为“开发人员模式”；
  2. 下载、安装WinAppDriver.exe；
  3. 准备好inspect.exe、WinAppDriverUiRecorder 查询工具。

二、Java自动化测试框架搭建

1. pom依赖

<dependencies>
    <!-- appium自动化测试工具 -->
    <dependency>
    	<groupId>io.appium</groupId>
    	<artifactId>java-client</artifactId>
    	<version>7.0.0</version>
    	<scope>test</scope>
    </dependency>
    <!-- testng测试框架 -->
    <dependency>
    	<groupId>org.testng</groupId>
    	<artifactId>testng</artifactId>
    	<version>7.1.0</version>
    	<scope>test</scope>
    </dependency>
    <!-- 基于selenium的自动化测试工具 -->
    <dependency>
    	<groupId>org.seleniumhq.selenium</groupId>
    	<artifactId>selenium-java</artifactId>
    	<version>3.14.0</version>
    </dependency>
</dependencies>
<!-- 定位testng.xml,执行指定测试操作 -->
<build>
  <plugins>
     <plugin>
        <groupId>org.apache.maven.plugins</groupId>
           <artifactId>maven-surefire-plugin</artifactId>
           <version>2.19</version>
           <configuration>
              <suiteXmlFiles>
                 <suiteXmlFile>src/test/java/com/wyj/qt/ui/test/testcase/testng.xml</suiteXmlFile>
              </suiteXmlFiles>
           </configuration>
     </plugin>
  </plugins>
</build>

2. testng测试框架

使用TestNG框架进行自动化测试
testng.xml：TestNG测试脚本，可以通过该文件指定运行部分测试脚本

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE suite SYSTEM "http://testng.org/testng-1.0.dtd" >
<suite verbose="0" name="TestMainWindowCase" parallel="false">
    <test name="QtUiTest" preserve-order="false">
    	<!-- 指定包测试-->
        <!--<packages>
            <package name="com.wyj.qt.ui.test.testcase" />
        </packages>-->
        <!-- 指定类测试-->
       <!--<classes>
            <class name="com.wyj.qt.ui.test.testcase.MainWindowTest"/>
        </classes>-->
        <!-- 指定方法测试-->
        <classes>
            <class name="com.wyj.qt.ui.test.testcase.MainWindowTest" >
                <methods>
                    <include name="textAreaTest" />
                </methods>
            </class>
        </classes>
    </test>
</suite>

3. 测试准备

  1. 启动WinAppDriver.exe；
    在这里插入图片描述

  2. 初始化WindowsDriver：

    private static final String QT_UI_APPID = "C:\\...\\qt-test-ui.exe";
private static WindowsDriver driver = null;

@BeforeClass
public static void setup() throws IOException {
	try {
		DesiredCapabilities capabilities = new DesiredCapabilities();
		capabilities.setCapability("app", QT_UI_APPID);
		capabilities.setCapability("platformName", "Windows");
		driver = new WindowsDriver(new URL("http://127.0.0.1:4723"), capabilities);
		driver.manage().timeouts().implicitlyWait(12, TimeUnit.SECONDS);
    } catch (MalformedURLException e) {
		e.printStackTrace();
	} finally {
	}
}

三、 QT控件测试

WindowsDriver可以通过多种方式定位到软件中的某一个元素(WebElement)，常用查找方法和inspect.exe中的属性对应关系如下表：

方法inspect.exe中对应的属性名
findElementByNameName
findElementByClassNameClassName
findElementByAccessibilityIdAutomationId

在QT软件中，需要每个控件指定控件的name，用findElementByName方法确定某一元素。

以测试QT桌面软件为例，测试各常用控件
在这里插入图片描述

  1. 输入框测试

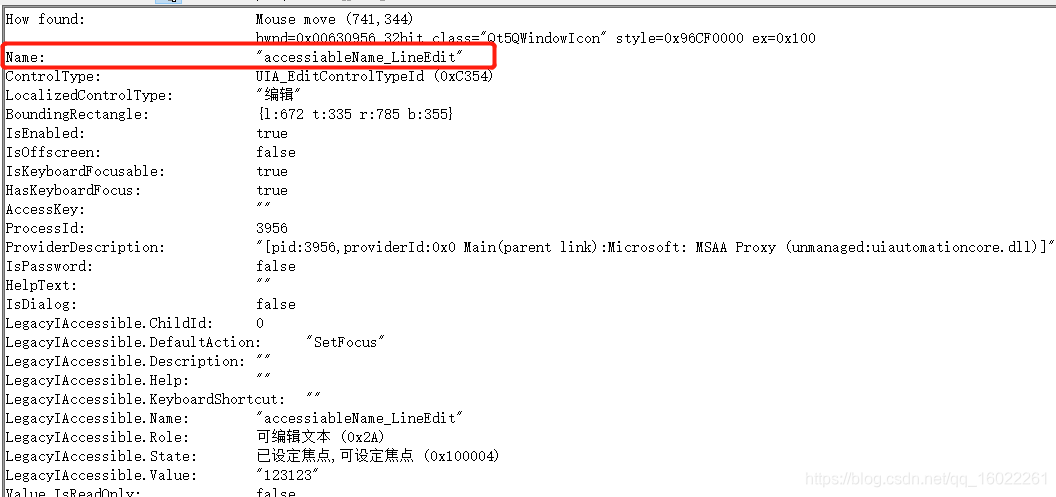

    在这里插入图片描述

     // 根据inspect.exe确定name
 WebElement element = this.driver.findElementByName("accessiableName_LineEdit");
 // 模拟鼠标点击，聚焦
 element.click();
 // 简单的模拟输入
 element.sendKeys("test");
 // 获取输入后的值
 String content = element.getText();
 // 与期望值进行比较
 Assert.assertEquals("test", content);

  2. 下拉框测试

     // 根据inspect.exe确定name
 WebElement element = this.driver.findElementByName("accessiableName_ComboBox Down");
 // 模拟鼠标点击，弹出下拉选项
 element.click();
 // 确定需要选择的选项（qt软件中，下拉框的选项的name与其显示的值一致）
 String selectValue = "贲门";
 // 通过findElement，树形结构向下检索需要定位的element
 WebElement element1 =  element.findElement(By.name("AccessiableName_QComboBoxListView AccessiableName_QComboBoxListView")).findElement(By.name(selectValue));
 // 模拟鼠标选择点击事件
 element1.click();
 // 获取输入后的值
 String content = element.getText();
 // 与期望值进行比较
 Assert.assertEquals(selectValue, content);

  3. 弹窗测试

    // 根据inspect.exe确定name
WebElement element = this.driver.findElementByName("accessiableName_PushButton");
// 模式鼠标点击按钮，弹出弹框
element.click();
// 获取当前窗体的句柄，并获得最顶层messageBox name
String messageBox = this.driver.getWindowHandles().toArray()[0].toString();
// 定位到顶层messageBox
this.driver.switchTo().window(messageBox);
// 根据inspect.exe确定弹窗按钮
WebElement element1 = this.driver.findElementByName("OK Enter");
// 模拟点击弹窗上的按钮
element1.click();

  4. 单选测试

    // 根据inspect.exe确定name
WebElement element = this.driver.findElementByName("accessiableName_RadioButton");
// 模拟单选选中
element.click();
// 获取单选选中后的值
String value = element.getAttribute("SelectionItem.IsSelected");
boolean radioValue = "True".equals(value);
Assert.assertEquals(true, radioValue);
// 模拟取消选中
element.click();
value = element.getAttribute("SelectionItem.IsSelected");
boolean radioValue = "True".equals(value);
Assert.assertEquals(false, radioValue);

  5. 多选测试

    // 根据inspect.exe确定name
WebElement element = this.driver.findElementByName("accessiableName_CheckBox");
// 模拟多选框选中
element.click();
// 获取多选框后的值
String value = element.getAttribute("Toggle.ToggleState");
boolean checkValue = "1".equals(value);
Assert.assertEquals(true, radioValue);
// 模拟取消选中
element.click();
value = element.getAttribute("Toggle.ToggleState");
boolean checkValue = "1".equals(value);
Assert.assertEquals(false, checkValue);

  6. 文本框测试

    // 根据inspect.exe确定name
WebElement element = this.driver.findElementByName("accessiableName_TextEdit");
// 模拟鼠标定位聚焦
element.click();
// 清空文本框
element.clear();
// element可以做简单的点击、输入操作，比较复杂的操作可以借助Actions对象来完成
Actions actions = new Actions(this.driver);
// 模拟键盘输入值
actions.sendKeys(element, “123”);
// 执行
actions.perform();
// 获取文本框的录入值
String value = element.getText();
// 与期望值进行比较
Assert.assertEquals("123", value);

  7. 菜单测试

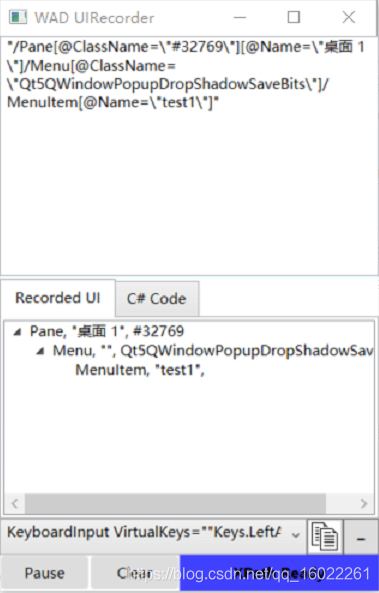

    在这里插入图片描述

    // 借助WinAppDriverUiRecorder工具，可以获取元素的xml，可以通过xpath的方式定位元素
WebElement element = this.driver.findElementByXPath("//MenuItem[@Name='File']");
// 模式鼠标点击
element.click();
// 由于弹出菜单选项后，并不能在当前窗体中定位弹出的菜单，于是新建一个桌面的driver对象去重新定位需要操作的菜单选项
DesiredCapabilities appCapabilities = new DesiredCapabilities();
appCapabilities.setCapability("app", "Root");
appCapabilities.setCapability("deviceName", "WindowsPC");
WindowsDriver destopRoot = new WindowsDriver<WindowsElement>(new URL(windowsApplicationDriverUrl), appCapabilities);
// 重新定位新的菜单按钮
WebElement element1 = destopRoot.findElementByName("test1");
element1.click();

四、测试报告

全部执行完测试方法后，会在项目target/surefire-reports/目录下生成测试报告emailable-report.html，可以查看通过和失败的用例及执行情况。
