一：绘图系统

• Qt 的绘图系统使用相同的 API 在屏幕和其它打印设备上进行绘制。整个绘图系统基于QPainter，QPainterDevice和QPaintEngine三个类。
• QPainter用来执行绘制的操作；
• QPaintDevice是一个二维空间的抽象，允许QPainter在其上面进行绘制，也就是QPainter工作的空间；
• QPaintEngine提供了画笔（QPainter）在不同的设备上进行绘制的统一的接口。QPaintEngine类应用于QPainter和QPaintDevice之间。我们可以把QPainter理解成画笔；把QPaintDevice理解成使用画笔的地方，比如纸张、屏幕等；而对于纸张、屏幕而言，肯定要使用不同的画笔绘制，为了统一使用一种画笔，我们设计了QPaintEngine类，这个类让不同的纸张、屏幕都能使用一种画笔。
• Qt 的绘图系统实际上是，使用QPainter在QPainterDevice上进行绘制，它们之间使用QPaintEngine进行通讯。

二： QPainter

main.cpp

#include <QApplication>
#include "mywidget.h"

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    MyWidget w;
    w.show();

    return a.exec();
}

mywidget.h

#ifndef MYWIDGET_H
#define MYWIDGET_H

#include <QWidget>

class MyWidget : public QWidget
{
    Q_OBJECT
public:
    explicit MyWidget(QWidget *parent = 0);
protected:
    void paintEvent(QPaintEvent *);

signals:

public slots:
};

#endif // MYWIDGET_H

mywidget.cpp

#include "mywidget.h"
#include <QPainter>

MyWidget::MyWidget(QWidget *parent) : QWidget(parent)
{

}

void MyWidget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.drawLine(20,20,220,220);
    painter.setPen(Qt::blue);
    painter.drawRect(20,20,200,200);
    painter.setPen(QPen(Qt::red,5));
    painter.setBrush(Qt::green);
    painter.drawEllipse(20,250,300,100);

}

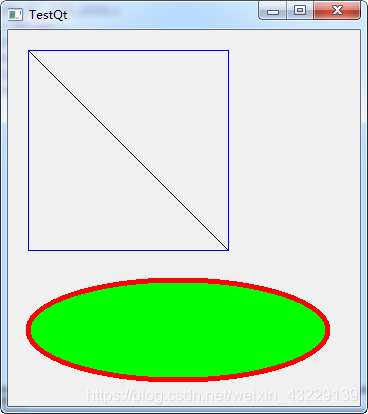

• 重写了QWidget的paintEvent()函数。
• 在栈上创建了一个QPainter对象，也就是说，每次运行paintEvent()函数的时候，都会重建这个QPainter对象。如果我们希望保存画笔状态，就必须自己保存数据，否则的话则需要将QPainter作为类的成员变量。
• QPainter接收一个QPaintDevice指针作为参数。QPaintDevice有很多子类，比如QImage，以及QWidget。注意回忆一下，QPaintDevice可以理解成要在哪里去绘制，而现在我们希望画在这个widget，因此传入的是 this 指针。
• QPainter有很多以 draw 开头的函数，用于各种图形的绘制，比如这里的drawLine()，drawRect()以及drawEllipse()等。当绘制轮廓线时，使用QPainter的pen()属性。比如，我们调用了painter.setPen(Qt::blue)将 pen 设置为蓝色，则下面绘制的矩形具有蓝色的轮廓线。接下来，我们将 pen 修改为红色，5 像素宽（painter.setPen(QPen(Qt::red, 5))），又设置了画刷为绿色。这时候再调用 draw 函数，则是具有红色 5 像素宽轮廓线、绿色填充的椭圆。
