Flutter自定义MultiChildRenderObjectWidget实现圆环布局效果

Code-Porter

1605人浏览 · 2022-12-13 17:51:02

Code-Porter · 2022-12-13 17:51:02 发布

一、本文主要是学习巩固一下自定义RenderObject这一块内容，用所了解到的知识实现一个圆环布局效果

本篇文章主要参考了恋猫de小郭Flutter 完整开发实战详解（十六、详解自定义布局实战）文章，大家可以先看完这篇文章再来阅读本篇这样能更好的理解文中代码。
源码在文末。

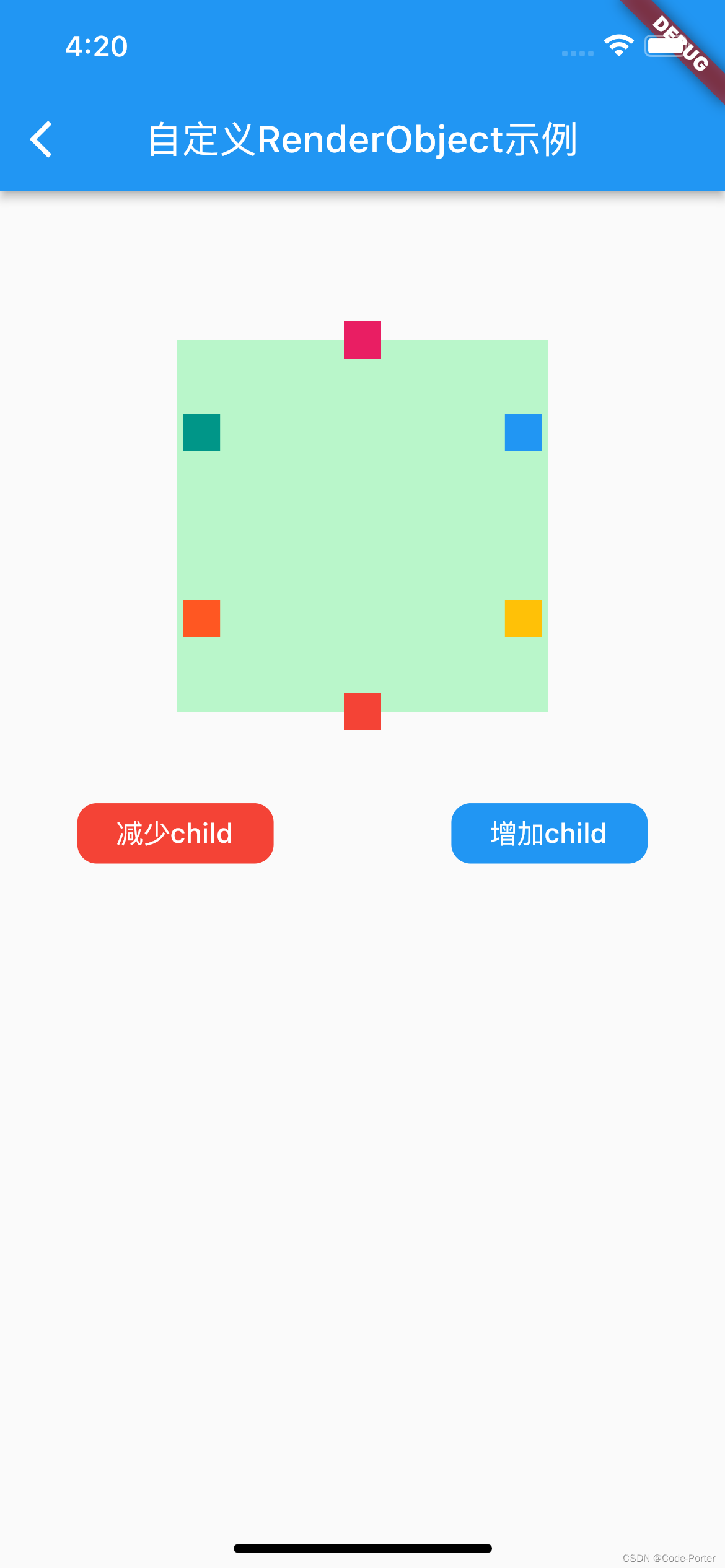

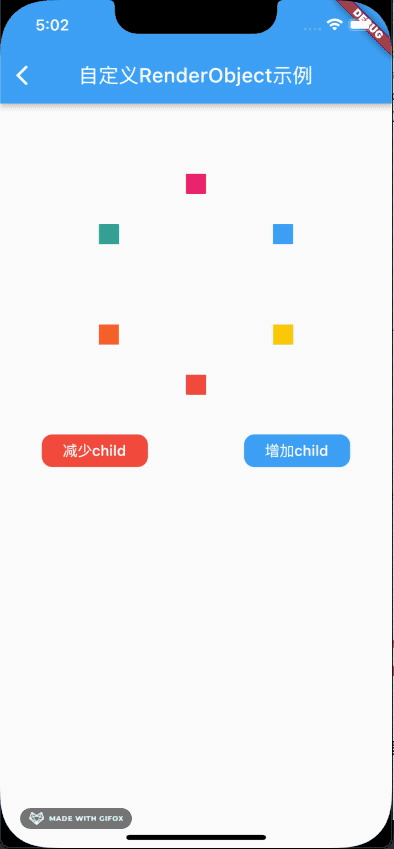

二、效果图

.
根据自组件的数量，平均将所有的子组件摆放在矩形的内切圆上。

三、自定义Layout步骤

创建CircleLayoutWidget类继承MultiChildRenderObjectWidget
创建CircleLayoutData类继承ContainerBoxParentData
创建CircleLayoutRenderBox类继承RenderBox，同时混入ContainerRenderObjectMixin、RenderBoxContainerDefaultsMixin

关于上面两个混入，在开头引入的文章链接中已经详细说明了

如下代码

class CircleLayoutWidget extends MultiChildRenderObjectWidget {
  ///圆环布局的大小
  final double size;

  CircleLayoutWidget({
    required this.size,
    required List<Widget> children,
    Key? key,
  }) : super(key: key, children: children);

  @override
  RenderObject createRenderObject(BuildContext context) {
    return CircleLayoutRenderBox(size);
  }
}

///每个child的数据
class CircleLayoutData extends ContainerBoxParentData<RenderBox> {}

四、这里重点讲一下自定义`RenderBox`这块操作

需要混入上面说到的两个mixin
重写setupParentData函数为每一个child设置数据
重写performLayout函数进行布局大小设置、逻辑编写;同时需要对每一个child进行layout

child.layout(constraints, parentUsesSize: true);
重写paint函数进行child的绘制

class CircleLayoutRenderBox extends RenderBox
    with
        ContainerRenderObjectMixin<RenderBox, CircleLayoutData>,
        RenderBoxContainerDefaultsMixin<RenderBox, CircleLayoutData> {
  final double layoutSize;

  CircleLayoutRenderBox(this.layoutSize);

  ///step 1
  @override
  void setupParentData(RenderObject child) {
    if (child.parentData is! CircleLayoutData) {
      child.parentData = CircleLayoutData();
    }
  }

  @override
  void performLayout() {
    size = Size(layoutSize, layoutSize);
    ///省略部分代码...
  }

  @override
  void paint(PaintingContext context, Offset offset) {
    defaultPaint(context, offset);
  }
}

五、这里说下关于每一个`child`在圆环上的坐标计算

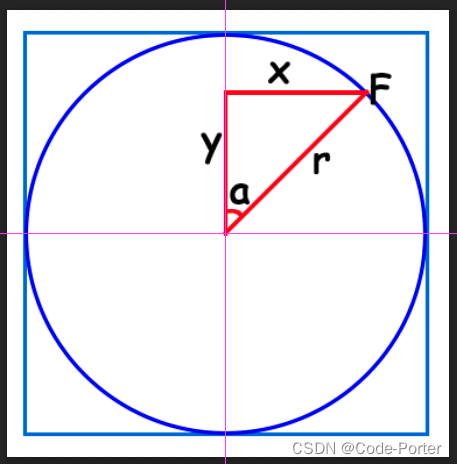

在这里插入图片描述
通过画图来理解各个点位的关系，可以得到以下信息

半径r是画布大小的一半r = layoutSize / 2
角a根据子组件数量进行计算∠a = 2 * pi / childCount
有了上面俩个条件就可以通过三角函数计算出F点的坐标F(x,y) = (sin(∠a) * r, cos(∠a) * r)

@override
void performLayout() {
  final double r = layoutSize / 2;
  ///起始角度0
  double angle = 0;
  int count = 0;
  RenderBox? child = firstChild;
  while (child != null) {
    child.layout(constraints, parentUsesSize: true);
    final CircleLayoutData parentData = child.parentData! as CircleLayoutData;
    ///计算当前child所在的角度
    angle = count * 2 * pi / childCount;
    parentData.offset = Offset(
      sin(angle) * r - child.size.width / 2 + r,
      cos(angle) * r - child.size.height / 2 + r,
    );
    ///下一个child
    child = parentData.nextSibling;
    count++;
  }
}
