文章目录

前言

完整代码：QT实现汽车仪表盘完整代码

一、汽车仪表盘示例

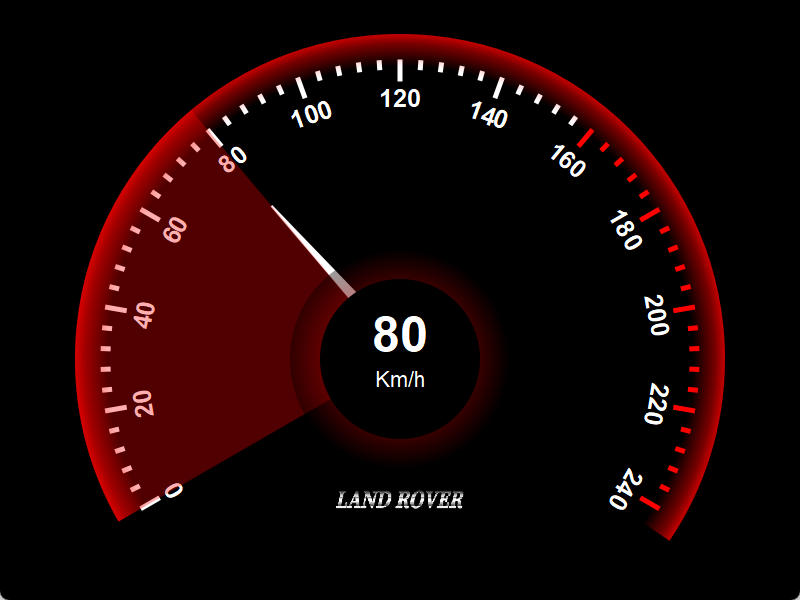

用 QT 实现汽车仪表盘如下：


该示例主要用到了 QPaintEvent 绘图事件，QPainter 的使用。

QPaintEvent 是 Qt 框架中一个重要的事件类，专门用于处理绘图事件。当 Qt 视图组件需要重绘自己的一部分时，就会产生 QPaintEvent 事件。

QPainter 是 Qt 库中用于在屏幕上进行绘画的类。它提供了各种绘制功能，比如画线、画图形、画文本等。

接下来我将一步一步实现该汽车仪表盘。

二、实现代码框架

实现汽车仪表盘，我们可以从两个方面入手，先实现静态界面如仪表盘刻度和数字：


再实现动态界面如速度显示和UI美化：


1. 静态界面实现

静态界面实现步骤如下：

  1. 初始化画布
  2. 画小圆
  3. 画刻度
  4. 画刻度文字

1.1 初始化画布

实现步骤：

  1. 重写 paintEvent
  2. 设置分辨率为 800 * 600
  3. 将底色设置为黑色
  4. 将坐标系移到正中间偏下一点的位置（方便后面设置刻度）

代码示例：

protected:
    void paintEvent(QPaintEvent *event) override;

private:
    void initCanvas(QPainter& painter); // 初始化画布

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    // 设置分辨率为800*600
    setFixedSize(800,600);
}

void Widget::initCanvas(QPainter& painter)
{
   // 启用抗锯齿
   painter.setRenderHint(QPainter::Antialiasing, true);

   // 设置底色为黑色
   painter.setBrush(Qt::black);
   painter.drawRect(rect());

   // 设置坐标系为中心偏下一点
   QPoint cent(rect().width() / 2, rect().height() * 0.6);
   painter.translate(cent);
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 初始化画布
    initCanvas(painter);
}

在这里我们使用 painter.setRenderHint(QPainter::Antialiasing, true); 可以启用抗锯齿功能，这样在使用 QPainter 进行绘图时，绘制的线条、曲线和文本等会具有更平滑的边缘，提高图像的质量和美观度。

程序运行效果如下：


坐标轴分析：


1.2 画小圆

实现步骤：

  1. 设置画笔为白色，像素为3
  2. 画小圆

代码示例：

private:
    void drawMiddleCircle(QPainter& painter,int radius); // 画小圆

void Widget::drawMiddleCircle(QPainter &painter, int radius)
{
    // 设置画笔颜色为白色，像素为3
    painter.setPen(QPen(Qt::white, 3));

    // 以坐标为（0，0），x 为 radius，y 为 radius 画椭圆（x = y 时为画圆）
    painter.drawEllipse(QPoint(0, 0), radius, radius);
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    int rad = height() / 2;

    // 初始化画布
    initCanvas(painter);

    // 画小圆
    drawMiddleCircle(painter, 60);
}

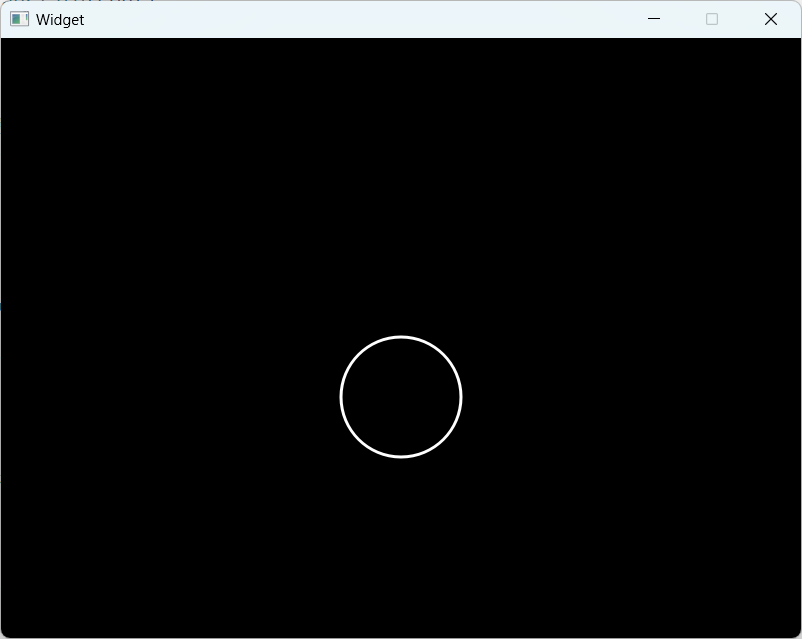

程序运行效果如下：

1.3 画刻度

实现步骤：

  1. 保存原来坐标位置
  2. 旋转坐标轴，画刻度
  3. 恢复原来坐标位置

代码示例：

private:
    int startAngle;
    double angle;

    void drawScale(QPainter& painter,int radius); // 画刻度

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    startAngle = 150;
}

void Widget::drawScale(QPainter &painter, int radius)
{
    angle = 240 * 1.0 / 60;

    // 保存原来坐标位置
    painter.save();
    painter.setPen(QPen(Qt::white, 5));

    // 旋转坐标轴
    painter.rotate(startAngle);

    // 画刻度
    for (int i = 0; i <= 60; i++)
    {
        if (i >= 40)
        {
            painter.setPen(QPen(Qt::red, 5));
        }
        if (i % 5 == 0)
        {
            painter.drawLine(radius -20, 0, radius - 3, 0);
        }
        else
        {
            painter.drawLine(radius -8, 0, radius - 3, 0);
        }
        painter.rotate(angle);
    }

    // 恢复原来坐标位置
    painter.restore();
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    int rad = height() / 2;

    // 初始化画布
    initCanvas(painter);

    // 画小圆
    drawMiddleCircle(painter, 60);

    // 画刻度
    drawScale(painter, rad);
}

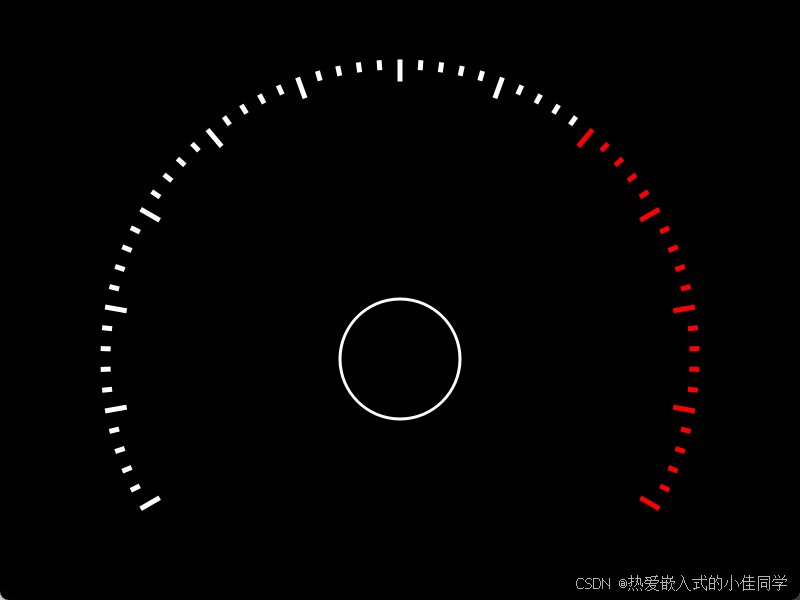

程序运行效果如下：

在这里插入图片描述

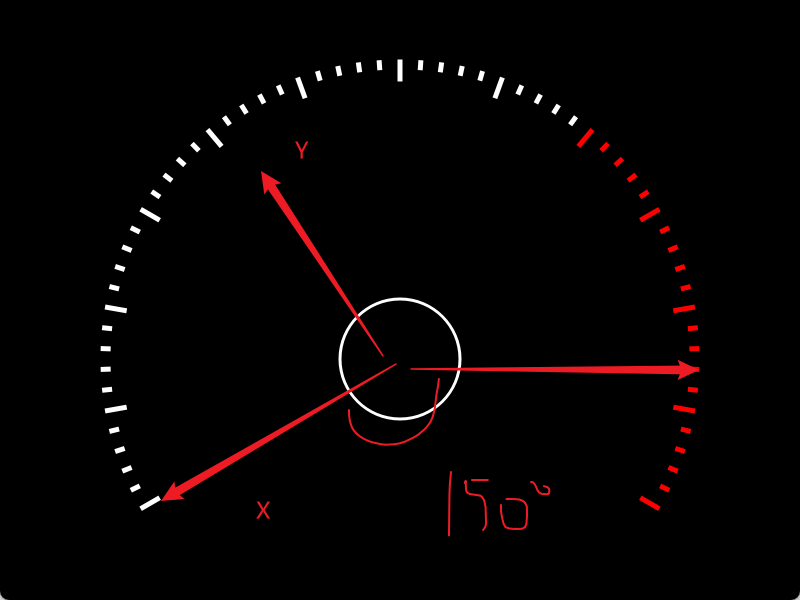

坐标轴分析：初始化旋转150°后到达0刻度线位置


1.4 画刻度文字

实现步骤：

  1. 设置绘图字体样式
  2. 保存坐标系
  3. 算出平移坐标点
  4. 平移坐标系
  5. 旋转坐标系
  6. 绘制文字
  7. 恢复坐标系

代码示例：

private:
    void drawScaleText(QPainter& painter,int radius); // 画刻度文字


#include <QtMath>

void Widget::drawScaleText(QPainter &painter, int radius)
{
    // 设置绘图字体样式
    QFont font("Arial", 15);

    // 设置粗体
    font.setBold(true);
    painter.setFont(font);

    int r = radius - 50;

    for (int i = 0; i <= 60; i++)
    {
        if (i % 5 == 0)
        {
            // 保存坐标系
            painter.save();

            //算出平移点，弧度=角度*3.1415/180
            int x = qCos((210-angle * i) * M_PI / 180) * r;
            int y = qSin(qDegreesToRadians(210 - angle * i)) * r; // QT中Sin和Cos默认是弧度

            // 平移坐标系
            painter.translate(QPoint(x, -y));

            // 旋转坐标系
            painter.rotate(-120+angle*i);//angle=4,30*4=120的时候，实参是0，120

            // 写上文字
            painter.drawText(-25, -25, 50, 30, Qt::AlignCenter, QString::number(i * 4));
            // 恢复坐标系
            painter.restore();
        }
    }
}

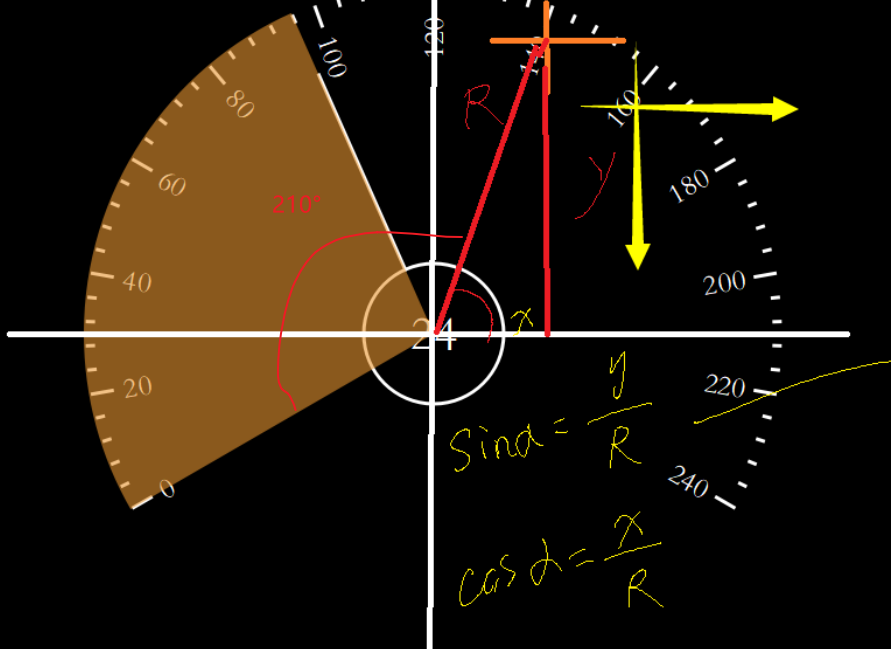

计算平移点解析：


在 QT 中 Sin 和 Cos 默认是弧度，我们可以用 QT 中数学库自带的函数转换

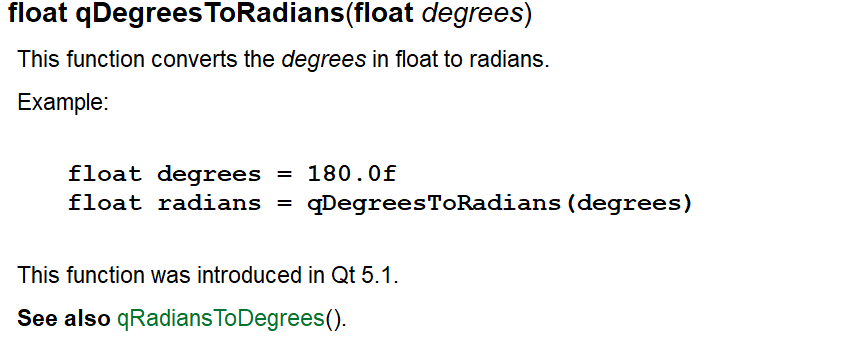

qDegreesToRadians：将度数转化为弧度

也可以通过数学公式自行计算：弧度 = 角度 * 3.1415 / 180

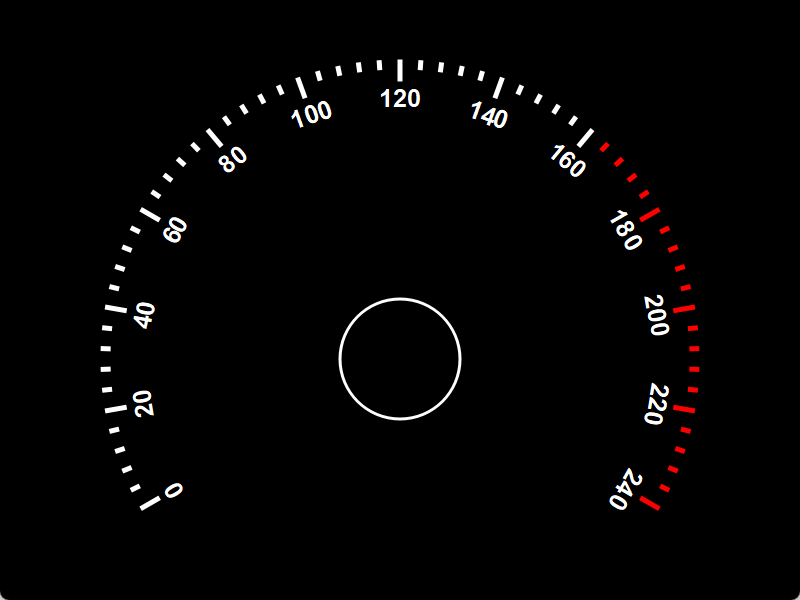

程序运行效果如下：


2. 动态界面实现

动态界面实现步骤如下：

  1. 画指针
  2. 画扇形
  3. 画渐变内圈圆
  4. 画黑色内圈
  5. 设置当前速度
  6. 画外环发光圈
  7. 画一个汽车logo

2.1 画指针

实现步骤：

  1. 保存坐标系
  2. 设置画刷和画笔
  3. 设置多边形的四个顶点坐标
  4. 旋转画笔
  5. 绘制多边形
  6. 恢复坐标系
  7. 开始定时器，旋转指针

代码示例：

private:
    int currentValue;
    int mark = 0;

    void drawPointLine(QPainter &painter,int lenth); // 画指针
    void startSpeed(); // 开启定时器，旋转指针


#include <QTimer>

void Widget::drawPointLine(QPainter &painter, int lenth)
{
    // 保存坐标系
    painter.save();

    painter.setBrush(Qt::white);

    // 将画笔设置为无边框
    painter.setPen(Qt::NoPen);

    // 设置多边形四个顶点坐标
    static const QPointF points[4] = {
        QPointF(0, 0.0),
        QPointF(200.0, -1.1),
        QPointF(200.0, 1.1),
        QPointF(0, 15.0),
    };

    // 旋转画笔
    painter.rotate(startAngle + angle * currentValue);

    // 绘制多边形
    painter.drawPolygon(points, 4);

    // 恢复坐标系
    painter.restore();
}

void Widget::startSpeed()
{
    timer = new QTimer(this);

    currentValue = 0;

    connect(timer, &QTimer::timeout, [=]() {
        if (mark == 0)
        {
            currentValue++;
            if (currentValue >= 61)
            {
                mark = 1;
            }
        }
        if (mark == 1)
        {
            currentValue--;
            if (currentValue == 0)
            {
                mark = 0;
            }
        }
        update();
    });

    timer->start(50);
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    int rad = height() / 2;

    // 初始化画布
    initCanvas(painter);

    // 画小圆
    drawMiddleCircle(painter, 60);

    // 画刻度
    drawScale(painter, rad);

    // 画刻度文字
    drawScaleText(painter, rad);

    // 画指针
    drawPointLine(painter, rad - 58);
}

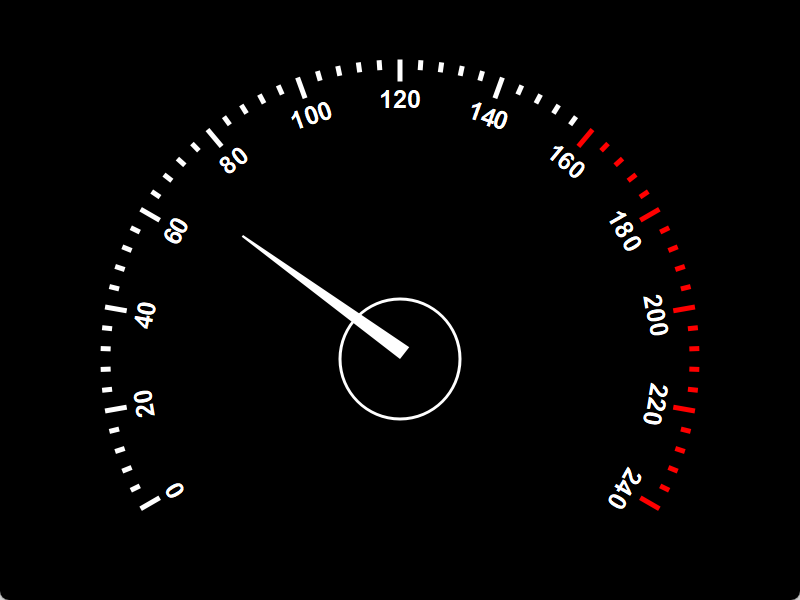

程序运行效果如下：


2.2 画扇形

实现步骤：

  1. 设置矩形边框
  2. 设置画笔和画刷
  3. 画扇形

代码示例：

private:
    void drawSpeedPie(QPainter& painter,int radius); // 画扇形

void Widget::drawSpeedPie(QPainter &painter, int radius)
{
    // 1. 设置矩形边框
    QRect rentangle(-radius, -radius, radius * 2, radius * 2);

    // 2. 设置画笔和画刷
    painter.setPen(Qt::NoPen);
    painter.setBrush(QColor(255, 0, 0, 80));

    // 3. 画扇形
    painter.drawPie(rentangle, (360 - startAngle) * 16, -angle * currentValue * 16);
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    int rad = height() / 2;

    // 初始化画布
    initCanvas(painter);

    // 画小圆
    drawMiddleCircle(painter, 60);

    // 画刻度
    drawScale(painter, rad);

    // 画刻度文字
    drawScaleText(painter, rad);

    // 画指针
    drawPointLine(painter, rad - 58);

    // 画扇形
    drawSpeedPie(painter, rad+25);
}

setBrush(QColor(255, 0, 0, 80))方法将画刷设置为半透明的红色，其中RGB值为(255, 0, 0)表示红色，最后一个参数80表示透明度，范围为0（完全透明）到255（完全不透明）。

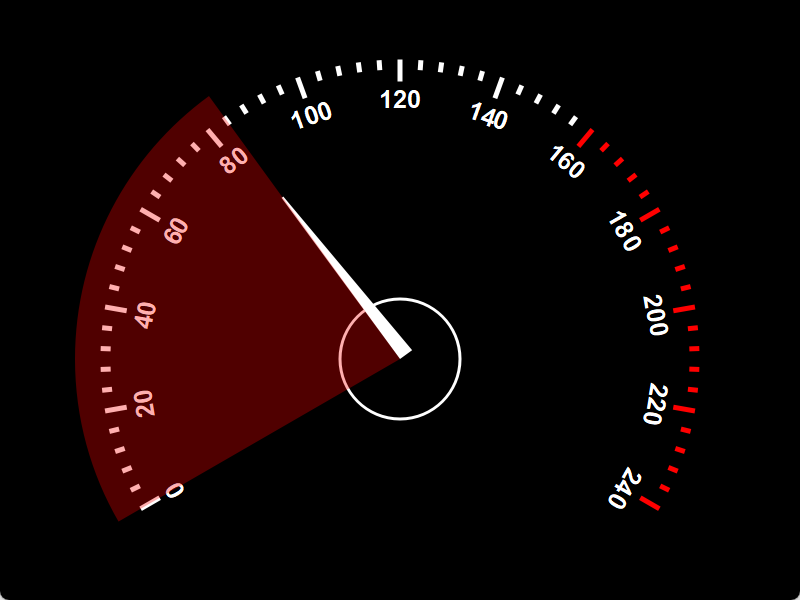

程序运行效果如下：


2.3 画渐变内圈圆

画渐变内圈圆主要用到 QRadialGradient 类，QRadialGradient 是 Qt 框架中用于创建径向渐变的类。

径向渐变是一种从中心点向外部辐射的颜色渐变，通常在中心点有一种颜色，而向外围渐渐变化为另一种颜色。这种渐变非常适合用于模拟光源、阴影或创建圆形的立体感。

实现步骤：

  1. 创建 QRadialGradient 对象：指定渐变的中心点、半径
  2. 设置颜色停靠点：在径向渐变中定义颜色和对应的位置
  3. 使用渐变创建画刷
  4. 绘制内圈圆

代码示例：

private:
    void drawEllipseInnerShine(QPainter& painter,int radius); // 画渐变内圈圆

void Widget::drawEllipseInnerShine(QPainter &painter, int radius)
{
    // 1. 创建 QRadialGradient 对象：指定渐变的中心点、半径
    QRadialGradient radialGradient(0, 0, radius);

    // 2. 设置颜色停靠点：在径向渐变中定义颜色和对应的位置
    radialGradient.setColorAt(0, QColor(255, 0, 0, 200));
    radialGradient.setColorAt(1, QColor(0, 0, 0, 100));

    // 3. 使用渐变创建画刷
    painter.setBrush(radialGradient);

    // 4. 绘制内圈圆
    painter.drawEllipse(QPoint(0, 0), radius, radius);
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    int rad = height() / 2;

    // 初始化画布
    initCanvas(painter);

    // 画小圆
    drawMiddleCircle(painter, 60);

    // 画刻度
    drawScale(painter, rad);

    // 画刻度文字
    drawScaleText(painter, rad);

    // 画指针
    drawPointLine(painter, rad - 58);

    // 画扇形
    drawSpeedPie(painter, rad+25);

    // 画渐变内圈圆
    drawEllipseInnerShine(painter,100);
}

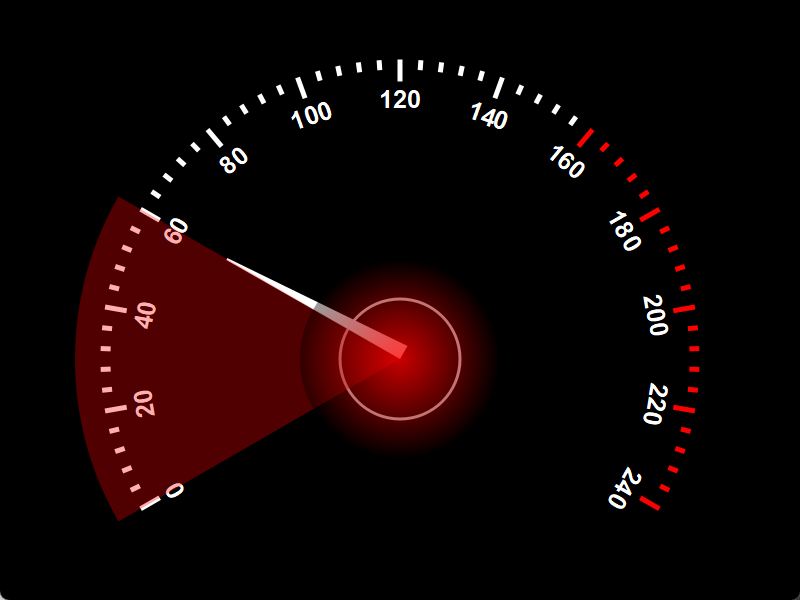

程序运行效果如下：


2.4 画黑色内圈圆

实现步骤：

  1. 设置画刷
  2. 绘制内圈圆

代码示例：

private:
    void drawEllipseInnerBlack(QPainter& painter,int radius);  // 画黑色内圈圆


void Widget::drawEllipseInnerBlack(QPainter &painter, int radius)
{
    // 1. 设置画刷
    painter.setBrush(Qt::black);

    // 2. 绘制内圈圆
    painter.drawEllipse(QPoint(0, 0), radius, radius);
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    int rad = height() / 2;

    // 初始化画布
    initCanvas(painter);

    // 画小圆
    drawMiddleCircle(painter, 60);

    // 画刻度
    drawScale(painter, rad);

    // 画刻度文字
    drawScaleText(painter, rad);

    // 画指针
    drawPointLine(painter, rad - 58);

    // 画扇形
    drawSpeedPie(painter, rad+25);

    // 画渐变内圈圆
    drawEllipseInnerShine(painter,100);

    // 画黑色内圈圆
    drawEllipseInnerBlack(painter, 70);
}

程序运行效果如下：


2.5 设置当前速度

实现步骤：

  1. 设置画笔
  2. 设置绘图字体样式
  3. 绘制速度
  4. 绘制单位

代码示例：

private:
    void drawCurrentSpeed(QPainter& painter); // 设置当前速度

void Widget::drawCurrentSpeed(QPainter &painter)
{
    // 1. 设置画笔
    painter.setPen(Qt::white);

    // 2. 设置绘图字体样式
    QFont font1("Arial", 30);
    font1.setBold(true);
    painter.setFont(font1);

    // 3. 绘制速度
    painter.drawText(QRect(-60, -60, 120, 70), Qt::AlignCenter, QString::number(currentValue * 4));

    // 4. 绘制单位 Km/h (同上)
    QFont font2("Arial", 13);
    font2.setBold(true);
    painter.setFont(font2);
    painter.drawText(QRect(-60, -60, 120, 160), Qt::AlignCenter, "Km/h");

}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    int rad = height() / 2;

    // 初始化画布
    initCanvas(painter);

    // 画小圆
    drawMiddleCircle(painter, 60);

    // 画刻度
    drawScale(painter, rad);

    // 画刻度文字
    drawScaleText(painter, rad);

    // 画指针
    drawPointLine(painter, rad - 58);

    // 画扇形
    drawSpeedPie(painter, rad+25);

    // 画渐变内圈圆
    drawEllipseInnerShine(painter,100);

    // 画黑色内圈圆
    drawEllipseInnerBlack(painter, 70);

    // 设置当前速度
    drawCurrentSpeed(painter);
}

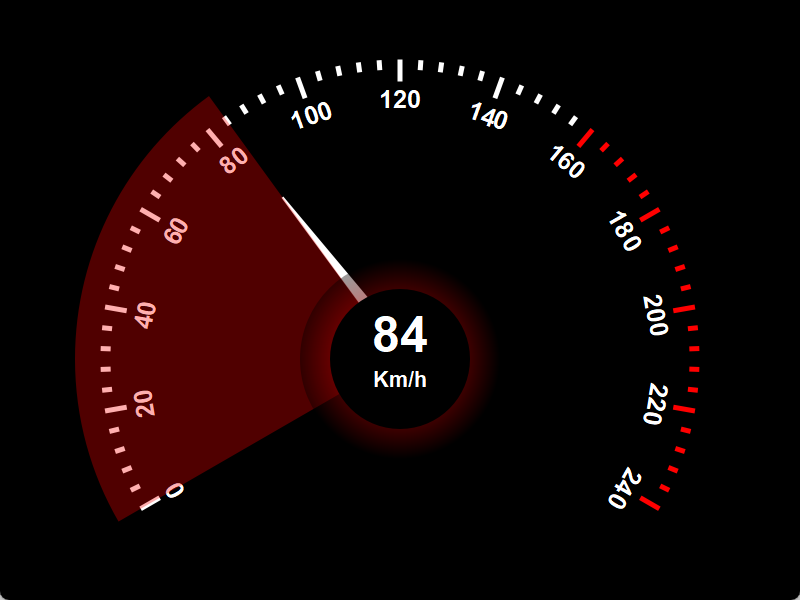

程序运行效果如下：


2.6 画外环发光圈

实现步骤：

  1. 设置矩形边框
  2. 将画笔设置为无边框
  3. 创建 QRadialGradient 对象：指定渐变的中心点、半径
  4. 设置颜色停靠点：在径向渐变中定义颜色和对应的位置
  5. 使用渐变创建画刷
  6. 绘制扇形

代码示例：

private:
    void drawEllipseOutterShine(QPainter& painter,int radius); // 画外环发光圈

void Widget::drawEllipseOutterShine(QPainter &painter, int radius)
{
    // 1. 设置矩形边框
    QRect rentangle(-radius, -radius, radius * 2, radius * 2);

    // 2. 将画笔设置为无边框
    painter.setPen(Qt::NoPen);

    // 3. 创建 QRadialGradient 对象：指定渐变的中心点、半径
    QRadialGradient radialGradient(0, 0, radius);

    // 4. 设置颜色停靠点：在径向渐变中定义颜色和对应的位置
    radialGradient.setColorAt(1, QColor(255, 0, 0, 200));
    radialGradient.setColorAt(0.97, QColor(255, 0, 0, 120));
    radialGradient.setColorAt(0.9, QColor(255, 0, 0, 0));
    radialGradient.setColorAt(0, QColor(255, 0, 0, 0));

    // 5. 使用渐变创建画刷
    painter.setBrush(radialGradient);

    // 6. 绘制扇形
    painter.drawPie(rentangle, (360 - 150) * 16, -angle * 61 * 16);
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    int rad = height() / 2;

    // 初始化画布
    initCanvas(painter);

    // 画小圆
    drawMiddleCircle(painter, 60);

    // 画刻度
    drawScale(painter, rad);

    // 画刻度文字
    drawScaleText(painter, rad);

    // 画指针
    drawPointLine(painter, rad - 58);

    // 画扇形
    drawSpeedPie(painter, rad+25);

    // 画渐变内圈圆
    drawEllipseInnerShine(painter,100);

    // 画黑色内圈圆
    drawEllipseInnerBlack(painter, 70);

    // 设置当前速度
    drawCurrentSpeed(painter);

    // 画外环发光圈
    drawEllipseOutterShine(painter,rad+25);
}

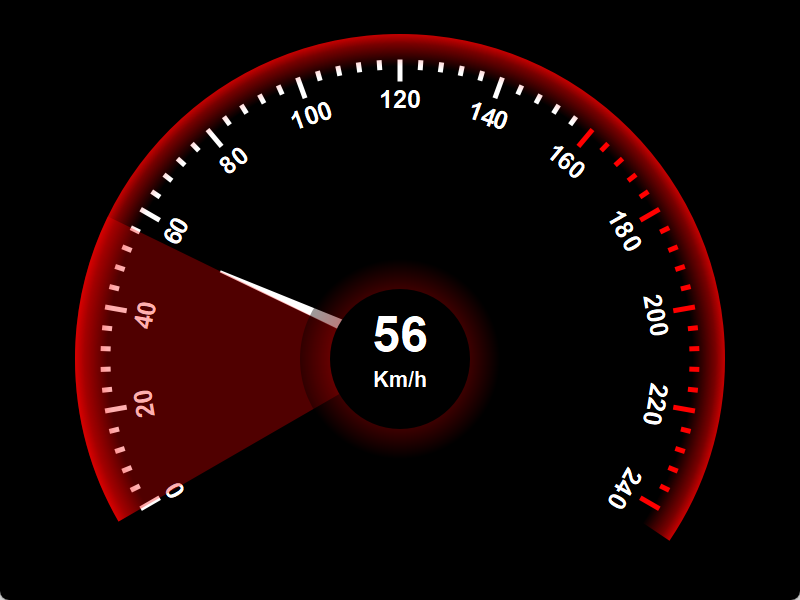

程序运行效果如下：

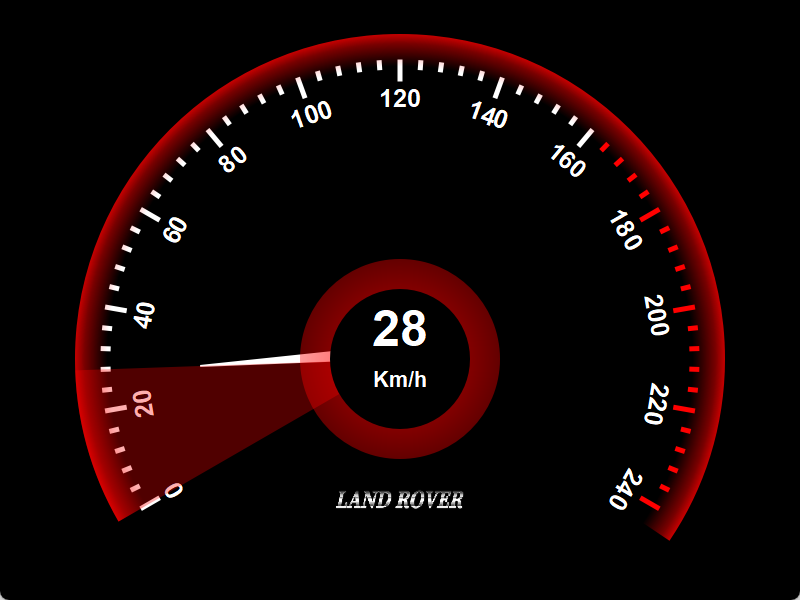

2.7 画一个汽车logo

实现步骤：

  1. 设置矩形边框
  2. 绘制资源图片

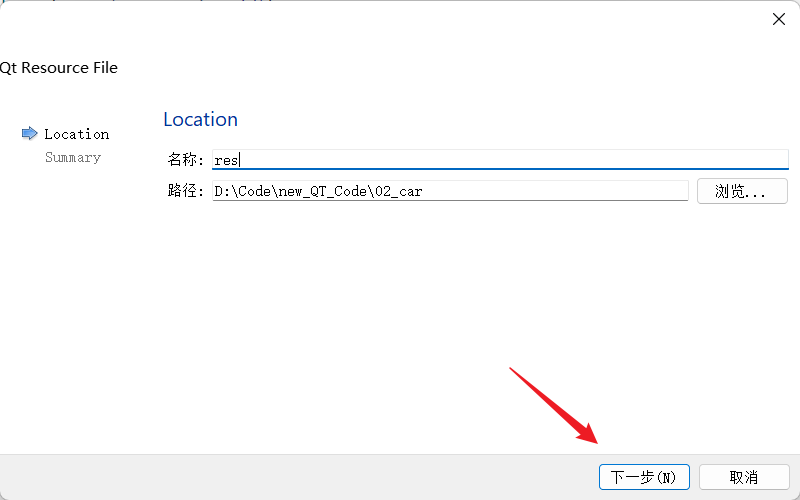

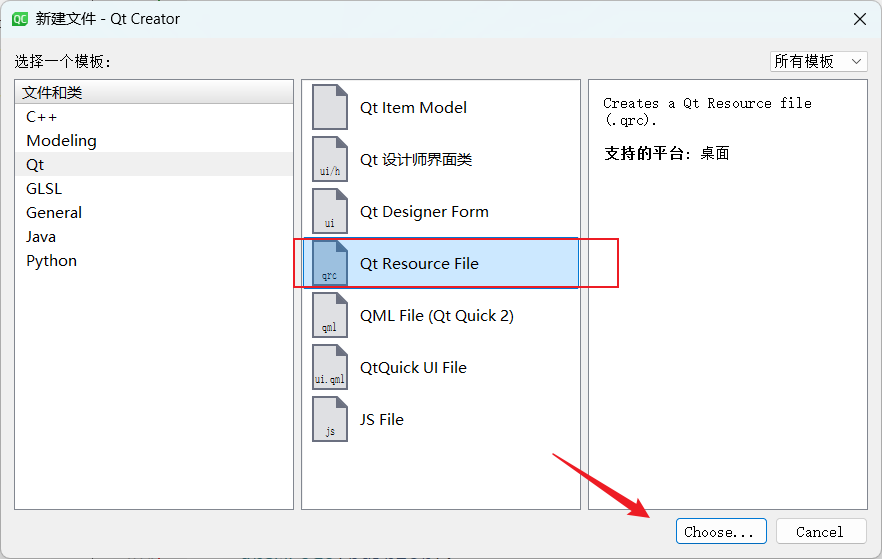

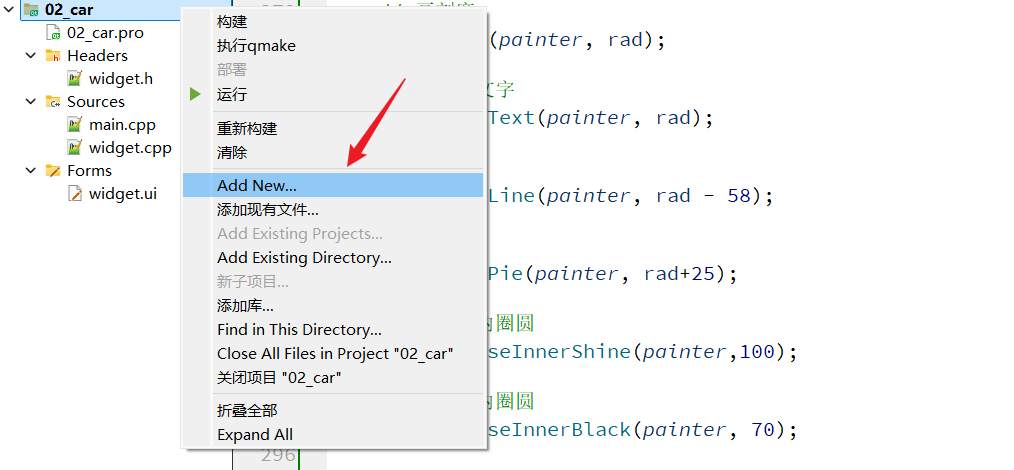

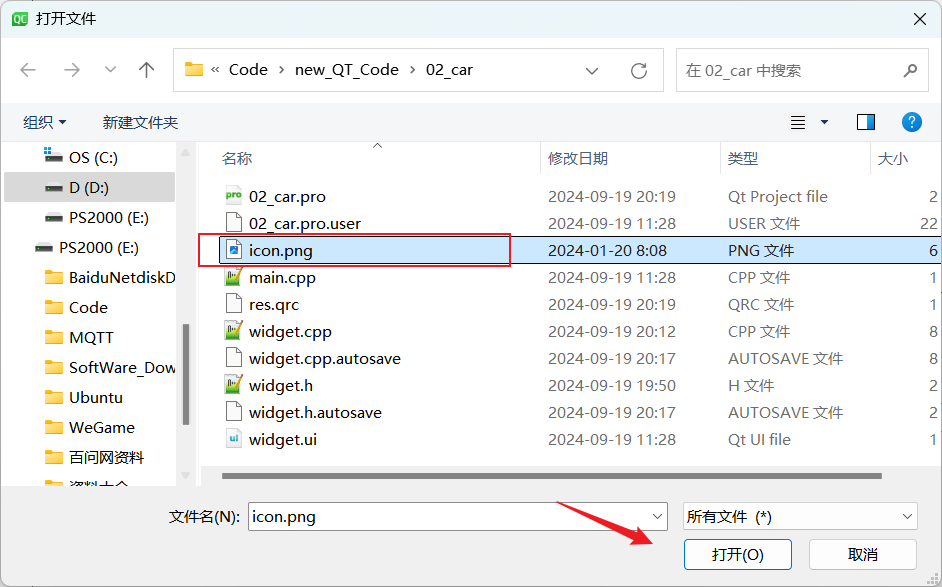

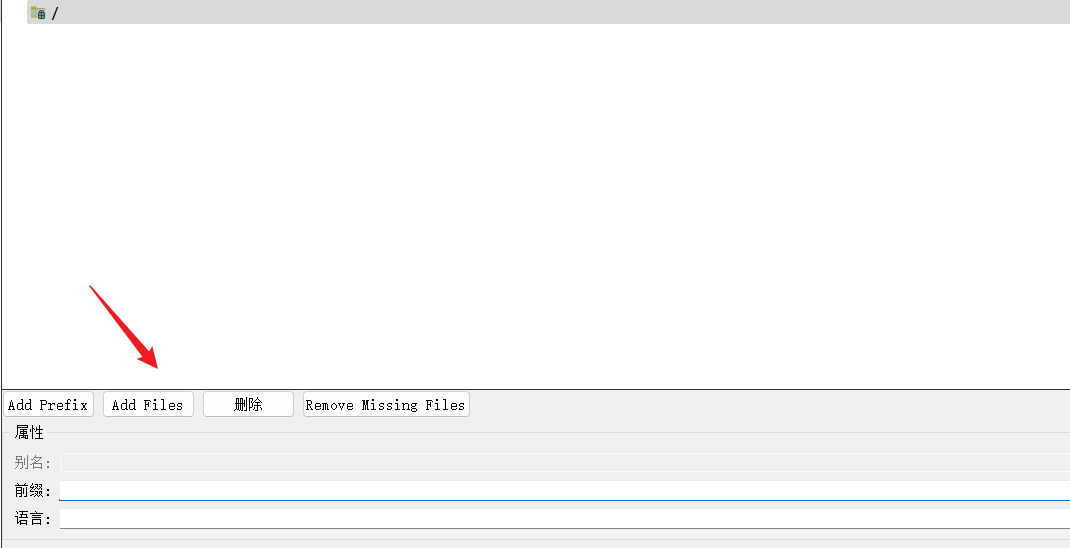

添加图片资源：






代码示例：

private:
    void drawLogo(QPainter& painter, int radius);  // 画汽车logo

void Widget::drawLogo(QPainter &painter, int radius)
{
    // 1. 设置矩形边框
    QRect rectangle(-65, radius * 0.38, 130, 50);

    // 2. 绘制资源图片
    painter.drawPixmap(rectangle,QPixmap(":/icon.png"));
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    int rad = height() / 2;

    // 初始化画布
    initCanvas(painter);

    // 画小圆
    drawMiddleCircle(painter, 60);

    // 画刻度
    drawScale(painter, rad);

    // 画刻度文字
    drawScaleText(painter, rad);

    // 画指针
    drawPointLine(painter, rad - 58);

    // 画扇形
    drawSpeedPie(painter, rad+25);

    // 画渐变内圈圆
    drawEllipseInnerShine(painter,100);

    // 画黑色内圈圆
    drawEllipseInnerBlack(painter, 70);

    // 设置当前速度
    drawCurrentSpeed(painter);

    // 画外环发光圈
    drawEllipseOutterShine(painter,rad+25);

    // 画一个汽车logo
    drawLogo(painter, rad);
}

程序运行效果如下：


# qt # 汽车 # 开发语言
Logo
开源鸿蒙跨平台开发者社区

开源鸿蒙跨平台开发社区汇聚开发者与厂商，共建“一次开发，多端部署”的开源生态，致力于降低跨端开发门槛，推动万物智联创新。

更多推荐

cover

Flutter for OpenHarmony移动数据使用监管助手App实战 - 套餐管理实现

avatar 开源鸿蒙跨平台开发者社区
cover

Flutter for OpenHarmony 实战：RangeSlider 范围滑块详解

avatar 开源鸿蒙跨平台开发者社区

cix p1 OpenHarmony 6.0r 上使用mali g720调用vulkan进行端侧推理

笔者之前发布过此芯p1开发板使用OpenHarmony时llama.cpp不同优化速度对比(GPU vs CPU)的文章，使用的是一张amd的rx580显卡。理论上支持vulkan的GPU都可以使用vulkan后端的llama.cpp （GPU）进行端侧推理。

avatar 开源鸿蒙跨平台开发者社区
