// 新建显示

Container(

padding: EdgeInsets.symmetric(vertical: 5.0, horizontal: 10),

width: 130.0,

height: 100.0,

child: NativeViewExample(),

)

],

),

),

floatingActionButton: FloatingActionButton(

onPressed: _incrementCounter,

tooltip: ‘Increment’,

child: Icon(Icons.add),

), // This trailing comma makes auto-formatting nicer for build methods.

);

}

到了这里，flutter代码基本上修改完毕

再来看看原生工程的修改。

4. 新建NativeView

---

在flutter_module_composition/.android/Flutter下，新建NativeView，实现PlatformView接口，如：

package com.hb.flutter;

//省略各种导包…

public class NativeView implements PlatformView {

@NonNull

private final TextView textView;

NativeView(@NonNull Context context, int id, @Nullable Map<String, Object> creationParams) {

textView = new TextView(context);

textView.setTextSize(25);

textView.setGravity(Gravity.CENTER);

textView.setBackgroundColor(Color.rgb(100,200,200));

textView.setText(“native view”);

}

@NonNull

@Override

public View getView() {

return textView;

}

@Override

public void dispose() {

}

}

5. 新建NativeViewFactory

---

还需要创建一个工厂类来创建之前创建的实例 NativeView

package com.hb.flutter;

//省略各种导包…

public class NativeViewFactory extends PlatformViewFactory {

@NonNull

private final BinaryMessenger messenger;

@NonNull private final View containerView;

public NativeViewFactory(@NonNull BinaryMessenger messenger, @NonNull View containerView) {

super(StandardMessageCodec.INSTANCE);

this.messenger = messenger;

this.containerView = containerView;

}

@NonNull

@Override

public PlatformView create(@NonNull Context context, int id, @Nullable Object args) {

final Map<String, Object> creationParams = (Map<String, Object>) args;

return new NativeView(context, id, creationParams);

}

}

最后，注册平台视图。这可以在应用程序或插件中完成。

6. 注册平台视图

---

在宿主工程里面新建平台视图，修改MainActivity方法如下

public class MainActivity extends FlutterActivity {

@Override

public void configureFlutterEngine(@NonNull FlutterEngine flutterEngine) {

flutterEngine

.getPlatformViewsController()

.getRegistry()

.registerViewFactory(“platform-view-type”, new NativeViewFactory(null, null));

}

}

最后效果如图：

大功告成，中间显示的’Rendered on a native Android view’就是来着Android的平台视图。

我们来看一下Flutter Inspector里面视图层次展示图片：

NativeViewExample，PlatformViewLink，AndroidViewSurface就是我们展示之后层次结构。

下面在详细分析。

Hybrid Composition原理分析

=====================================================================================

FlutterImageView分析

---

要分析Hybrid composition不得不先了解一下：FlutterImageView。

FlutterImageView并不是一个真正的ImageView

事实上Hybrid composition上混合原生控件所需的突出合成都是通过FlutterImageView来实现的。FlutterImageView原版就是一个原生的View，我们来看源码：

// FlutterImageView 适用于开发人员需要渲染 Flutter UI，但也需要渲染交互式 io.flutter.plugin.platform.PlatformView 的情况。

public class FlutterImageView extends View implements RenderSurface {

@NonNull private ImageReader imageReader;

@Nullable private Queue imageQueue;

@Nullable private Image currentImage;

@Nullable private Bitmap currentBitmap;

@Nullable private FlutterRenderer flutterRenderer;

//从imageRender读取bitmap绘制到canvas上

@Override

protected void onDraw(Canvas cavas) {

super.onDraw(canvas);

if (!imageQueue.isEmpty()) {

if (currentImage != null) {

currentImage.close();

}

currentImage = imageQueue.poll();

updateCurrentBitmap();

}

if (currentBitmap != null) {

canvas.drawBitmap(currentBitmap, 0, 0, null);

}

}

}

源码基本上没什么可将，我们能看到FlutterImageView本质上是一个普通的原生View，它实现了RenderSurface接口，从而实现类似FlutterSurfaceView的部分能力。

下面来了解一下FlutterImageView中的几个关键类作用：ImageReader,Image,Bitmap

• ImageReader:ImageReader 类允许应用程序直接访问渲染到 Surface 中的图像数据,图像数据封装在Image对象中，可以同时访问多个这样的对象，最多可达maxImages构造函数参数指定的数量。 通过其 Surface 发送到 ImageReader 的新图像将排队，直到通过 AcquireLatestImage 或 AcquireNextImage 调用访问。

• Image：Image就是包含了ByteBuffers的像素数据

• Bitmap:Bitmap就是将Image转化为可以绘制的位图

这样我们就能理解FlutterImageView，其实就是通过ImageReader读取Surface的数据，然后通过Bitmap绘制出来。Surface的数据从哪来呢？其实跟前面FlutterSurfaceView类似，都是从FlutterRender而来。

---

下面再来看Flutter侧，我们从上面Flutter Inspector视图层次入手，先来来分析PlatformViewLink

PlatformViewLink分析

---

我们首先来看看PlatformViewLink的一个结构图：

PlatformViewLink源码部分，看构造函数：

class PlatformViewLink extends StatefulWidget {

const PlatformViewLink({

Key? key,

required PlatformViewSurfaceFactory surfaceFactory,

required CreatePlatformViewCallback onCreatePlatformView,

required this.viewType,

}) : assert(surfaceFactory != null),

assert(onCreatePlatformView != null),

assert(viewType != null),

_surfaceFactory = surfaceFactory,

_onCreatePlatformView = onCreatePlatformView,

super(key: key);

}

从代码可以看出，PlatformViewLink核心在于三个必选参数：surfaceFactory，onCreatePlatformView，viewType，其中surfaceFactory 和 onCreatePlatformView 仅在此widget的状态被初始化或 viewType 更改时被调用。

• PlatformViewSurfaceFactory: 工厂类，返回一个_surface，实际上也是一个widget，Android平台返回的是：AndroidViewSurface

• CreatePlatformViewCallback: 返回的其实是通过PlatformViewsService.initSurfaceAndroidView创建的一个PlatformViewController，通过它可以控制单个平台视图的界面，并与平台视图交互。

下面来逐一分析下AndroidViewSurface和PlatformViewController

首先来看看PlatformViewController

PlatformViewController分析

---

PlatformViewController是一个抽象类，字面意思就是平台视图的控制器，被PlatformViewSurface引用，用于与平台视图交互，我们来看类源码：

abstract class PlatformViewController {

// 与控制器关联的视图ID，

// viewId 应始终唯一且非负。 并且它不能为空。

// viewId通过全局唯一的管理器PlatformViewsRegistry生成管理

int get viewId;

// 事件分发到平台视图

Future dispatchPointerEvent(PointerEvent event);

// Disposes平台视图

Future dispose();

// 清理平台视图的焦点

Future clearFocus();

}

AndroidViewSurface分析

---

我们再来看看AndroidViewSurface，见源码：

class AndroidViewSurface extends PlatformViewSurface {

/// Construct an AndroidPlatformViewSurface.

const AndroidViewSurface({

Key? key,

required AndroidViewController controller,

required PlatformViewHitTestBehavior hitTestBehavior,

required Set<Factory> gestureRecognizers,

}) : assert(controller != null),

assert(hitTestBehavior != null),

assert(gestureRecognizers != null),

super(

key: key,

controller: controller,

hitTestBehavior: hitTestBehavior,

gestureRecognizers: gestureRecognizers);

@override

RenderObject createRenderObject(BuildContext context) {

final PlatformViewRenderBox renderBox =

super.createRenderObject(context) as PlatformViewRenderBox;

(controller as AndroidViewController).pointTransformer =

(Offset position) => renderBox.globalToLocal(position);

return renderBox;

}

}

AndroidViewSurface核心代码不多，我们在页面中创建的AndroidSurafeView，其实内部啥都没有。主要逻辑都在PlatformViewSurface类中，后面单独开文章分析。AndroidViewSurface的主要作用就是将 Android 视图与 Flutter 的合成器、触摸和语义子系统集成。合成器集成是通过PlatformViewRenderBox将 PlatformViewLayer 添加到层树来完成的。PlatformViewLayer就是一个平台视图的合成层，是通过PlatformViewRenderBox在paint时候，添加到PaintingContext，Flutter中的Layer后面再花单独文章来分析。

关于Hybrid composition的flutter framework层大致流程到这里介绍完毕了

我们这里再抛出一个疑问，在Hybrid Composition模式下，FlutterImageView是如何工作的呢？也就是说我们在flutterUI中创建了 PlatformViewLink，这时候引擎又是如何知道需要创建哪个PlatformView的呢？他们又是如何进行关联的呢？

PlatformView创建过程的时序图

---

代码看起来比较枯燥，这里直接画了个时序图

这样看流程比较清晰，这里大流程分为两步：

1. 创建PlatformView

​ _platformViewLinkState是什么相信学Flutter应该都知道，在它的initState方法里面间接调用到了SurfaceAndroidViewController的create方法，在调用到_sendCreateMessage方法，在_sendCreateMessage方法内部，发送消息到Flutter Engine层PlatformViewsChannel.java的create方法。Flutter Engine通过dart端口传递过来的参数最终由PlatformViewsController的createAndroidViewForPlatformView方法创建PlatformView。

2. 创建PlatformViewLayer

​ 引擎创建完PlatformView以后，会触发SurfaceAndroidViewController的PlatformViewCreatedCallback回调，间接触发了_PlatformViewLinkState的setState方法，最后通过AndroidViewSurface.createRenderObject方法创建并添加PlatformViewLayer到flutter layer tree。

讲到这里我们再稍微来看看PlatformViewLayer是如何工作的

PlatformViewLayer分析

---

先开看看PlatformViewLayer源码：

class PlatformViewLayer extends Layer {

@override

void addToScene(ui.SceneBuilder builder, [ Offset layerOffset = Offset.zero ]) {

final Rect shiftedRect = layerOffset == Offset.zero ? rect : rect.shift(layerOffset);

builder.addPlatformView(

viewId,

offset: shiftedRect.topLeft,

width: shiftedRect.width,

height: shiftedRect.height,

);

}

}

从源码看到PlatformViewLayer代码很简单，直接调用到了ScenBuilder.addPlatformView方法，我们继续看addPlatformView：

void addPlatformView(

int viewId, {

Offset offset = Offset.zero,

double width = 0.0,

double height = 0.0,

}) {

_addPlatformView(offset.dx, offset.dy, width, height, viewId);

}

void _addPlatformView(double dx, double dy, double width, double height, int viewId)

native ‘SceneBuilder_addPlatformView’;

addPlatformView见名知意，主要作用就是向scene添加平台视图。看源码addPlatformView方法直接调用到了SceneBuilder_addPlatformView这个native方法。

这里省略若干的native c++的跟踪…

FlutterJNI.onDisplayPlatformView分析

---

SceneBuilder_addPlatformView这个方法最终会调用到FlutterJNI.onDisplayPlatformView，看源码

@UiThread

public void onDisplayPlatformView(

int viewId,

int x,

int y,

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数初中级Android工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则近万的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《2024年Android移动开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上Android开发知识点，真正体系化！

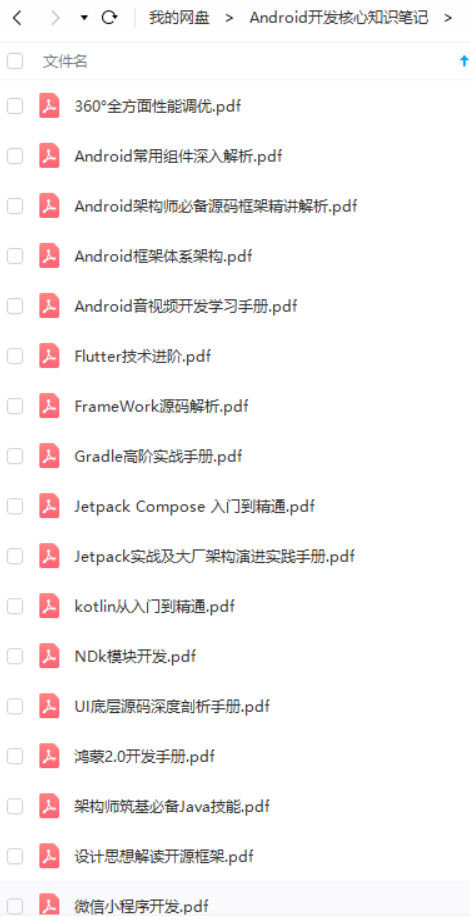

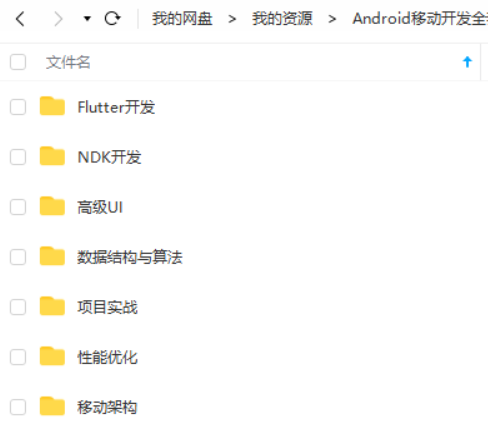

由于文件比较大，这里只是将部分目录截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且会持续更新！

如果你觉得这些内容对你有帮助，可以扫码获取！！（备注：Android）

最后

下面是有几位Android行业大佬对应上方技术点整理的一些进阶资料。希望能够帮助到大家提升技术

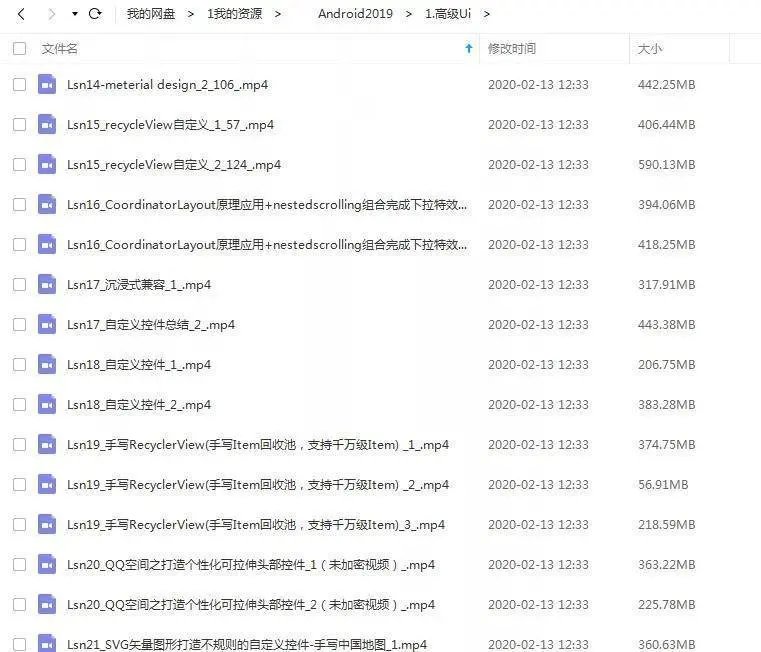

高级UI，自定义View

UI这块知识是现今使用者最多的。当年火爆一时的Android入门培训，学会这小块知识就能随便找到不错的工作了。

不过很显然现在远远不够了，拒绝无休止的CV,亲自去项目实战，读源码，研究原理吧！

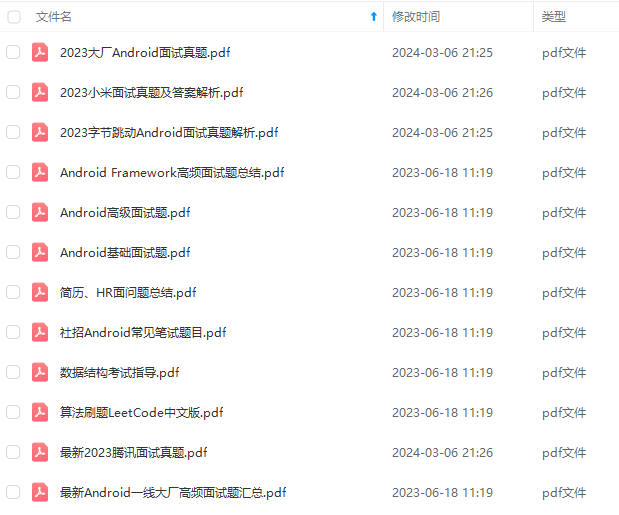

《互联网大厂面试真题解析、进阶开发核心学习笔记、全套讲解视频、实战项目源码讲义》点击传送门即可获取！
