Choreographer.getInstance().postFrameCallback 用于监听系统垂直同步信号，在下一个垂直信号来临时回调 doFrame，通过 FlutterJNI.nativeOnVsync 走到 c++ 中。经过复杂的链路，将下面的任务添加到到 UI Task Runner 中的事件队列中：

lib/ui/window/platform_configuration.cc

void PlatformConfiguration::BeginFrame(fml::TimePoint frameTime) {

…

// 调用 dart 中的 _window.onBeginFrame

tonic::LogIfError(

tonic::DartInvoke(begin_frame_.Get(), {Dart_NewInteger(microseconds),}));

// 执行 microTask

UIDartState::Current()->FlushMicrotasksNow();

// 调用 dart 中的 _window.onDrawFrame

tonic::LogIfError(tonic::DartInvokeVoid(draw_frame_.Get()));

}

回调的初始化流程可看：Flutter渲染机制—UI线程（文章基于 sdk 版本较早，部分函数位置有所修改）

这个方法有三个主要流程：

1、执行 window.onBeginFrame，这个方法映射到 dart 中的 handleBeginFrame()

2、接着执行 MicroTask 队列（所以 MicroTask 不仅只在某个 Event 执行后被调度）

3、最后执行 window.onDrawFrame，对应 dart 中的 drawFrame()

2 很好理解，就是执行 MicroTask 下面我们主要分析 1 和 3。

总结：整个流程由 Dart 发起，通过 C++ 回调到 Native 层，注册一次垂直同步信号的监听。等到信号来到，再通知 Dart 进行渲染。可以看出，Flutter 上的渲染，是先由 Dart 侧主动发起，而不是被动等待垂直信号的通知。这可以解释，比如一些静态页面时，整个屏幕不会多次渲染。并且由于是 Native 层的垂直同步信号，所以也完全适配高刷的设备。

---

三、Flutter 调度生命周期

---

分析 handleBeginFrame 和 drawFrame 其实并不复杂，从 Flutter 的调度状态并可掌握。

在 SchedulerBinding 中定义五种调度状态的枚举（按先后顺序排列）：

| 枚举值 | 说明 |   |

| — | — | — |

| SchedulerPhase. transientCallbacks | handleBeginFrame 触发，执行_transientCallbacks集合中的任务。顾名思义，_transientCallbacks 是一个临时性的集合，往往通过 Ticker 向里面添加一些动画任务。 |   |

| SchedulerPhase. midFrameMicrotasks | 这个状态的扭转在 handleBeginFrame 中，但实际的任务是，由 C++ 调度 MicroTask（上面的 2）。 |   |

| SchedulerPhase. persistentCallbacks | handleDrawFrame 触发，执行 _persistentCallbacks 集合中的任务。这些任务是一帧绘制所必须的，例如 build、layout、paint。 |   |

| SchedulerPhase. postFrameCallbacks | handleDrawFrame 触发，在上一个的任务集合执行完成后，执行 _postFrameCallbacks集合中的任务。由于系统已经 layout ，所以可以在这个阶段获取 widget 的尺寸信息（RenderBox、RenderSliver）。 |   |

| SchedulerPhase.idle | handleDrawFrame 触发，所有的任务都已执行完成，处于空闲阶段。 |   |

一帧的调度会经过五种状态的扭转，我们再结合来看 handleBeginFrame 和 drawFrame。

handleBeginFrame：处理渲染前的任务

这个方法中主要处理一些临时性的任务，比如动画。因为例如我们做一个 widget 放大的动画，实质上就是在每个垂直信号来临的时候，计算其对应的大小状态并且将其绘制。可能有的页面有动画，有时候没有。所以这是一个「临时性」的任务集合。对应会扭转到生命周期中的 SchedulerPhase. transientCallbacks 和 SchedulerPhase. midFrameMicrotasks 状态。

动画回调过程可以看：Flutter AnimationController回调原理

drawFrame：核心渲染流程

这里是渲染的核心流程，通过源码注释可以知道，一帧渲染一共有 10 步：

其中 1 和 2 在 handleBeginFrame 已经提到，在剩下的步骤中，和渲染关联比较紧密的主要有三步:

• Build：还记得一开始 setState() 将 element 加入了脏集合么？这个阶段，Flutter 会通过 widget 更新所有脏集合中的节点（需要更新）中的 element 与 RenderObject 树。

Build 阶段细节：原来我一直在错误的使用 setState()? 以及 面试官问我State的生命周期，该怎么回答

• Layout：RenderObject 树进行布局测量，用于确定每一个展示元素的大小和位置。

Layout 阶段细节：总结了30个例子之后，我悟到了Flutter的布局原理 以及 花两天时间做了15个例子的解析，彻底掌握Flutter的布局原理

• Paint：Paint 阶段会触发 RenderObject 对象绘制，生成第四棵树：Layer Tree，最终合成光栅化后完成渲染。

Paint阶段细节：张风捷特烈，捷特大佬，绘制的神，推荐买小册看看。

---

总结

–

关键点：

1、scheduleFrame 回调 C++ 注册 Vsync 信号

2、Vsnc 来临，回调 C++ 调用 window.onBeginFrame，window.onDrawFrame

3、drawFrame 中，build 阶段根据 widget 生成 element 和 renderObject 树；layout 测量绘制元素的大小和位置；paint 阶段生成 layer 树；

4、理解调度生命周期每个状态的意义与作用

整个流程如下：

---

最后

–

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数Android工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则几千的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《2024年Android移动开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上Android开发知识点，真正体系化！

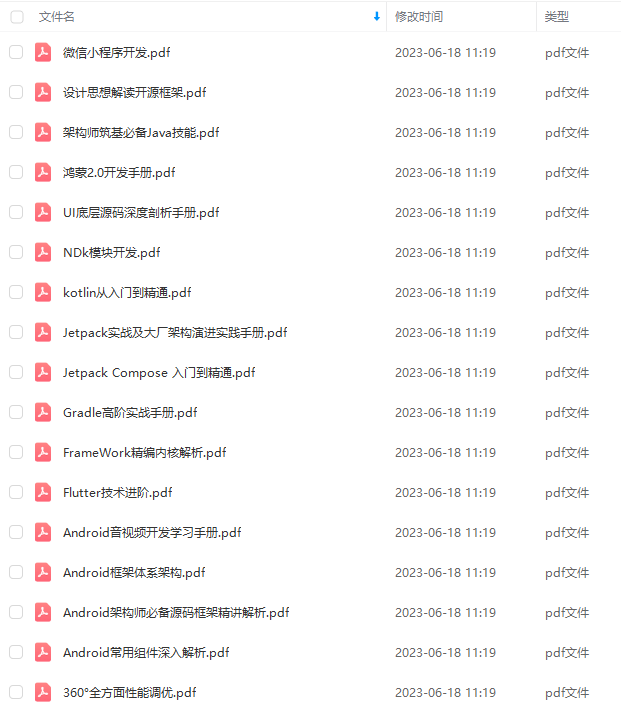

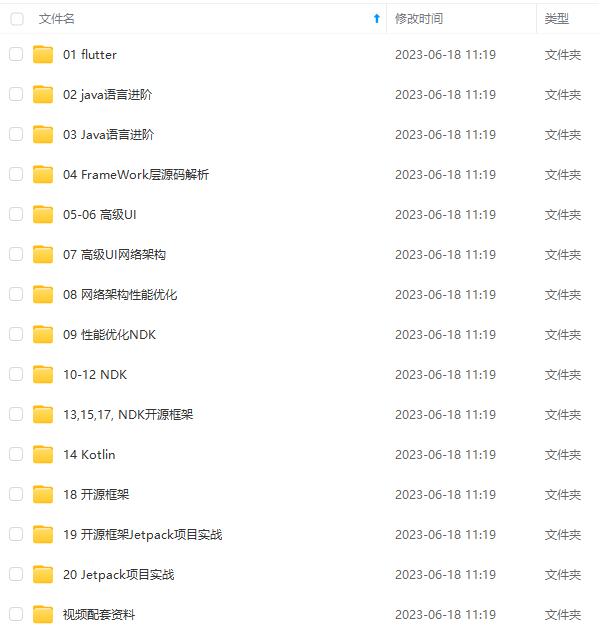

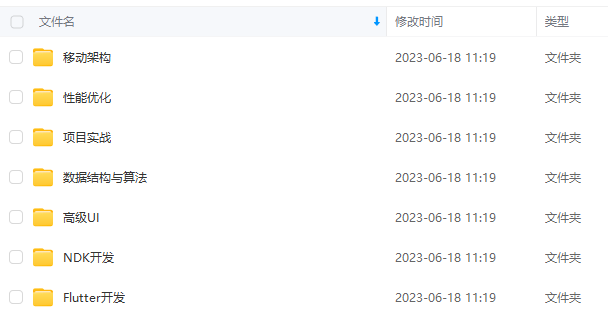

由于文件比较大，这里只是将部分目录大纲截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且后续会持续更新
如果你觉得这些内容对你有帮助，可以添加V：vip204888 备注Android获取（资料价值较高，非无偿）

最后

我的面试经验分享可能不会去罗列太多的具体题目，因为我依然认为面试经验中最宝贵的不是那一个个具体的题目或者具体的答案，而是结束面试时，那一刻你的感受以及多天之后你的回味~

很多人在刚接触这个行业的时候或者是在遇到瓶颈期的时候，总会遇到一些问题，比如学了一段时间感觉没有方向感，不知道该从那里入手去学习，对此我整理了一些资料，需要的可以免费分享给大家

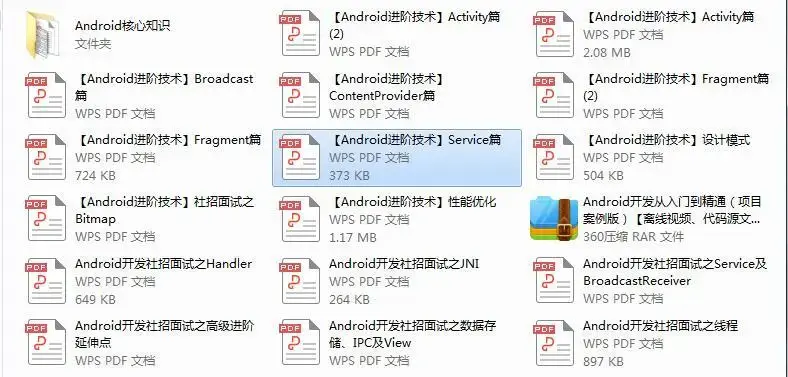

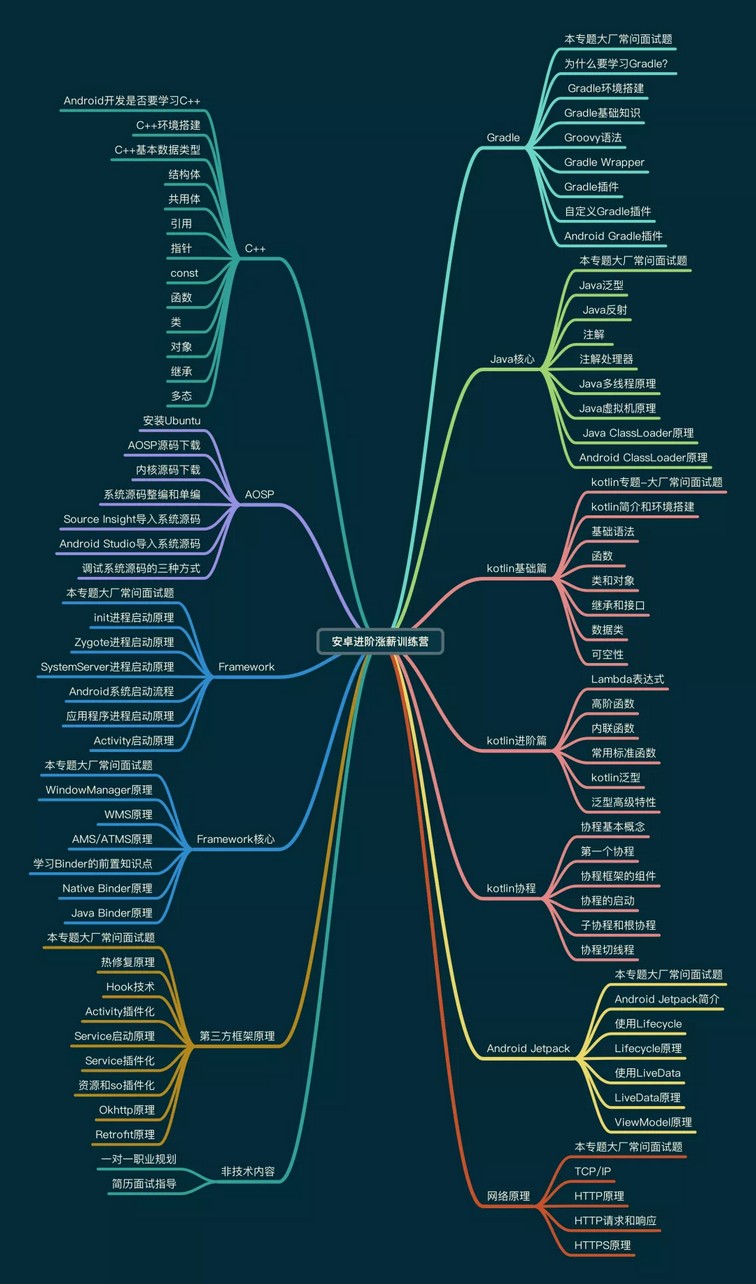

在这里小编分享一份自己收录整理上述技术体系图相关的几十套腾讯、头条、阿里、美团等公司的面试题，把技术点整理成了视频和PDF（实际上比预期多花了不少精力），包含知识脉络 + 诸多细节，由于篇幅有限，这里以图片的形式给大家展示一部分。

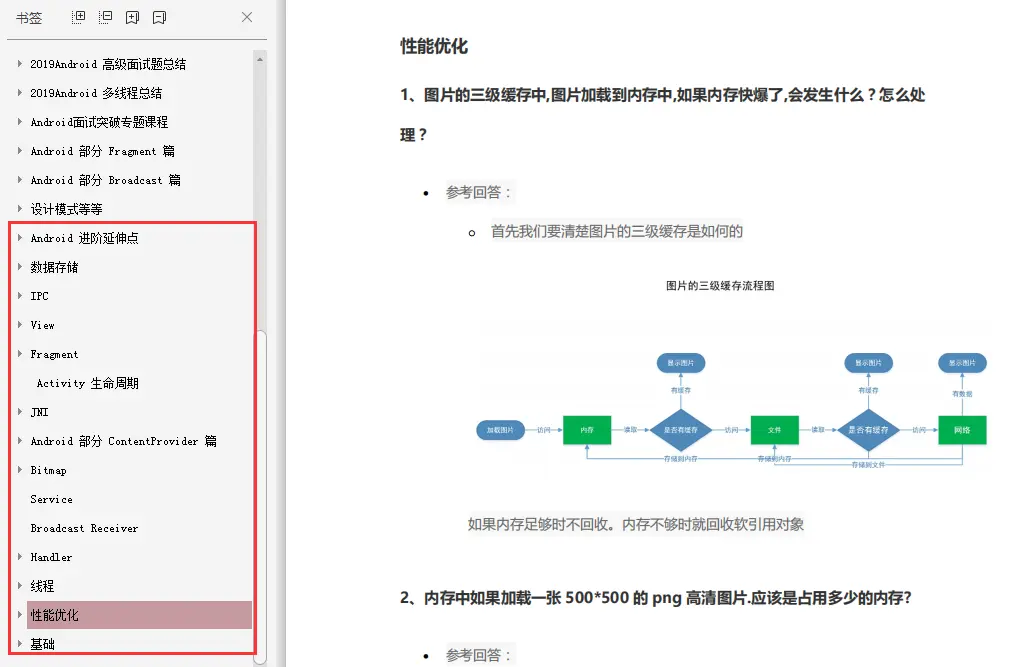

【Android核心高级技术PDF文档，BAT大厂面试真题解析】

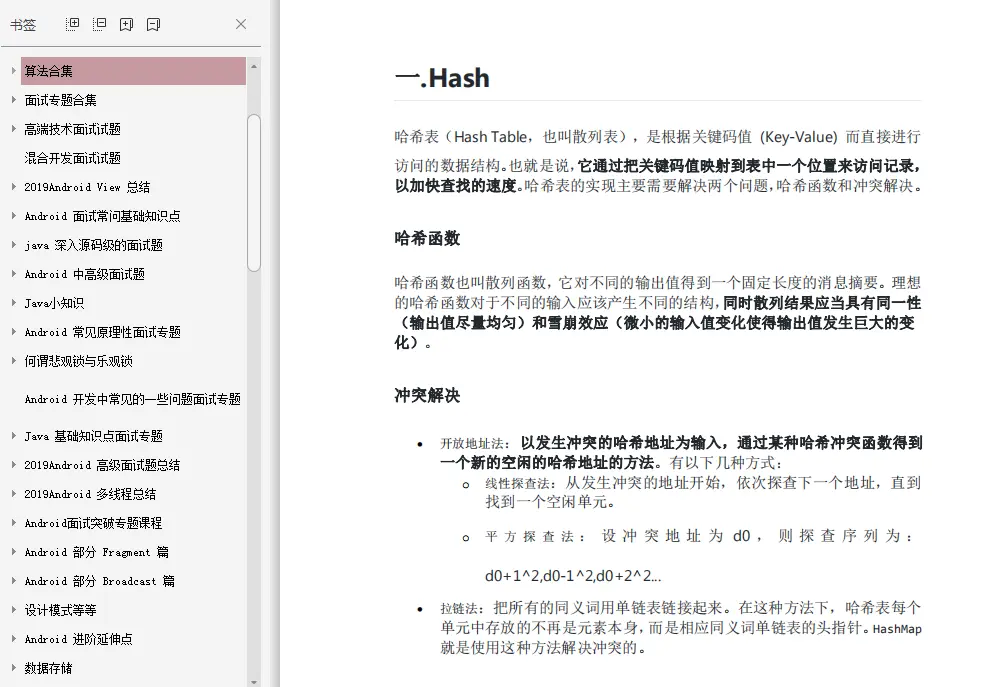

【算法合集】
