前言

Flutter 可以说是近两年来最火爆的移动跨平台方案，无论是创新型应用还是老牌旗舰型应用，都在或多或少地尝试 Flutter 技术。我们在以前的文章中介绍了 Hummer 引擎。接下来公众号会发一系列 Hummer 如何定制，如何优化 Flutter 引擎，以及针对 Flutter 引擎的研究性质的文章，欢迎读者关注。

目前，Flutter 业务团队反馈最普遍的问题是，Flutter 内存占用过高。Flutter 内存占用过高原因比较复杂，需另开一个主题才能说清楚。简单总结下我们调研的结论：Dart Heap 内存管理以及 Flutter Widget 设计综合导致业务内存较高，其最核心的问题引擎设计使开发者容易踩中内存泄漏。开发过程中，内存泄漏常见且难以定位，总结主要 2 点原因：

• Flutter 渲染三棵树的设计，以及 Dart 各种异步编程的特点，导致对象引用关系比较绕，分析困难

• Dart “闭包”，“实例方法”可赋值传递，导致所在的类被方法上下文持有，不经意就会发生泄漏。典型例如注册一个 listener 没有反注册，导致 listener 所在的类对象泄漏

开发者享受了 Flutter 开发的便利性，却不知不觉中承受了内存泄漏的苦果。因此，我们迫切需要一套高效的内存泄漏检测工具来摆脱这种困境。盘点我了解到的几种内存泄漏检测方案：

1. 监控 State 是否泄漏：针对 State 的泄漏检测。但 State 是 Flutter 内存泄漏中占比最大的对象吗？StatelessWidget 的对象也是可以引用很大内存的
2. 监控 Layer 个数：对比 正在使用，内存中的 Layer 个数来判定是否存在内存泄漏。方案对内存泄漏判定是否准确？Layer 对象离业务 Widget 太远，溯源太困难
3. Expando 弱引用泄漏判定：判定特定对象是否泄漏并返回引用链 。但我们不知道Flutter 中最应该监控的对象是哪个，哪个对象泄漏是主要问题？
4. 基于 Heap Snapshot 内存泄漏检测：对比不同两个时间点的 Dart 虚拟机 Heap 对象的增长，以“class内存增量”，“对象内存个数” 2 个指标检测发生泄漏的可疑对象。这是个通用的解决方案，但要做到高效定位到泄漏对象(Image, Layer)才比较有价值。目前“确定检测对象”和“检测时机”这 2 个问题都不好解决，所以还需要人工逐一排查确认，效率不高。

总之，我们觉得方案 1，2 逻辑上不够完备，方案 3，4 效率有待提高。更好的方案是？参考 Android，LeakCanary 能够准确、高效检测 Activity 内存泄漏，解决内存泄漏的主要问题。那我们能不能在 Flutter 中也实现一套这样的工具呢？这应该是一套更好的方案。在回答这个问题之前，先思考下为什么 LeakCanary 要挑选 Activity 作为内存泄漏监控的对象，并且能够解决主要的内存泄漏问题？我们总结其至少满足了下面 3 个条件：

1. 泄漏对象引用的内存足够大：Activity 对象引用的内存是非常大，是内存泄漏的主要问题

2. 能够完备定义内存泄漏：Activity 具有明确的生命周期和确切回收时机，泄漏定义完备，可实现自动化，提高效率

3. 泄漏的风险高：Activity 基类为 Context，作为参数传递，使用非常频繁，存在较高的泄漏风险

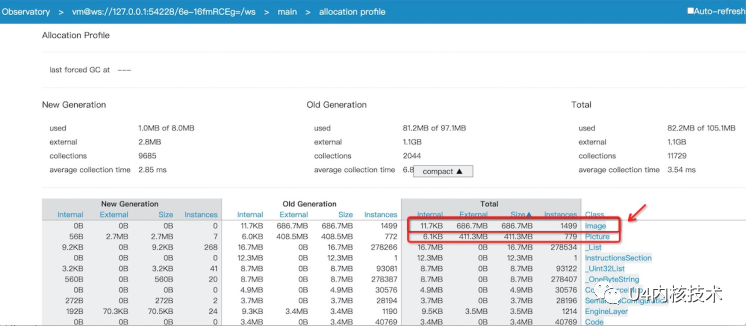

3 个条件反映了监控对象的必要性，监控工具的可操作性。顺着这个思路，如果我们能够在 Flutter 中找到满足上面 3 个条件的对象，将其监控起来，那就可以做一套 Flutter 的 LeakCanary 工具，用来解决 Flutter 中内存泄漏的主要问题。从实际项目中回顾近期解决的内存泄漏问题，内存飙升体现在 Image, Picture 对象，如下图所示。

虽然 Image, Picture 内存占用高，是泄漏内存的主要贡献者，但它们不能作为我们监控的目标，因为它们明显不符合上面列出的 3 个条件：

1. 内存占用大，是其对象个数多，累加起来的，并不是由某一个 Image 引用而导致

2. 无法定义什么时候是泄漏的，没有明确的生命周期

3. 并不会作为一个常用的参数传递，使用地方都比较固定，例如 RawImage Widget

深入 Flutter 渲染分析，总结到 Image, Picture 泄漏的根本原因是 BuildContext 发生泄漏。而 BuildContext 恰恰满足上面列的 3 个条件(后面详述)，似乎是我们要找的那个对象，实现一套监控 BuildContex 泄漏的方案似乎不错。

请记住这 3 个条件，后面我们在说明的时候会经常用到。

为什么监控 BuildContext

BuildContext 引用的内存有哪些呢？

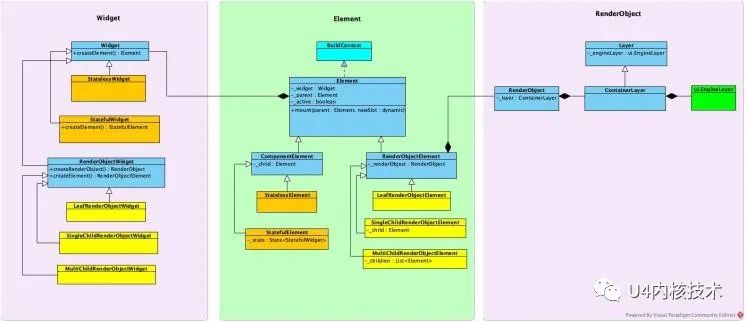

BuildContext 是 Element 的基类，直接引用 Widget，RenderObject，其类之间的关系也是它们形成的 Element Tree, Widget Tree, RenderObject Tree 的关系。类关系如下图所示

着重说下 Element Tree：

• 三棵树的构建是通过 Element 的 mount / unmount 方法构建

• 父子 Element 相互强引用, 所以 Element 泄漏会导致整棵 Element Tree 泄漏，连同强引用住对应的 Widget Tree, RenderObject Tree 一起泄漏，相当可观

• Element 中强引用到 Widget, RenderObject 的 field 不会主动置为 null，所以三棵树的释放依赖 Element 被 GC 回收

Widget Tree 表示被引用的 Widget，例如引用 Image 的 RawImage Widget。RenderObject Tree 会生成 Layer Tree，并且会强引用 ui.EngineLayer(c++ 分配内存)，所以 Layer 相关的渲染内存会被这棵树持有。综合上述，BuildContext 引用住了 Flutter 中的 3 棵树。因此：

1. BuildContext 引用的内存占用大，满足条件 1

2. BuildContext 在业务代码中使用频繁，作为参数传递等，泄漏风险高，满足条件 3

怎么监控 BuildContext

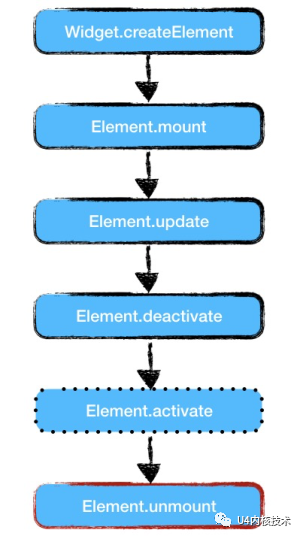

BuildContext 的泄漏是否可以完备定义？从 Element 的生命周期看：

重点需要确定什么时候 Element 会被 Element Tree 丢弃，并且不会再使用，会被随后来的 GC 回收掉。finalizeTree 处理代码如下：

// flutter_sdk/packages/flutter/lib/src/rendering/binding.dartmixin WidgetsBinding on BindingBase, ServicesBinding, SchedulerBinding, GestureBinding, RendererBinding, SemanticsBinding {  @override  void drawFrame() {    ...    try {      if (renderViewElement != null)        buildOwner.buildScope(renderViewElement);      super.drawFrame();      // 每一帧最后回收从 Element 树中移除的 Element      buildOwner.finalizeTree();    } finally {    }  }}// flutter_sdk/packages/flutter/lib/src/widgets/framework.dartclass BuildOwner {  ...  void finalizeTree() {    try {      // _inactiveElements 中记录不再使用的 Element      lockState(() {        _inactiveElements._unmountAll(); // this unregisters the GlobalKeys      });    } catch() {    }  }  ...}// flutter_sdk/packages/flutter/lib/src/widgets/framework.dartclass _InactiveElements {  ...  void _unmountAll() {    _locked = true;    // 将 Element 拷贝到临时变量 elements 中    final List elements = _elements.toList()..sort(Element._sort);    // 清空 _elements，当前方法执行完，elements 也会被回收，则全部 Element 正常情况下都会被 GC 回收。    _elements.clear();    try {      elements.reversed.forEach(_unmount);    } finally {      assert(_elements.isEmpty);      _locked = false;    }  }  ...}

finalize 阶段 _inactiveElements 中保存了被 Element Tree 丢弃，并且不会再使用的 Element；在执行完 unmount 方法后，即等待被 GC 回收。

因此 Element 泄漏可定义为：执行完 umount，并且 GC 后，仍存在这些 Element 的引用，则说明 Element 发生内存泄漏。满足条件 2。

内存泄漏检测工具

工具描述

我们对内存泄漏工具有 2 点要求：

1. 准确。包括核心对象泄漏检测：image, layer，state，能够解决 Flutter 90% 以上对内存泄漏问题

2. 高效。业务无感，自动化检测，优化引用链，快速定位到泄漏源

准确

从上文描述，BuildContext 毫无疑问是最有可能导致大内存泄漏的对象，是作为监控对象的最佳对象。为了提高准确度，我们也把最常用的 State 对象监控起来。为什么要添加 State 对象的监控呢？因为业务逻辑控制实现在 State 中，业务中实现的“闭包或者方法”传递很容易导致 State 泄漏。例子如下。

class MainApp extends StatefulWidget {  @override  State createState() {    return _MainAppState();  }}class _MainAppState extends State {  @override  void initState() {    super.initState();    // 注册这个回调，这个回调如果没有被反注册或者被其他上下文持有，都会导致 _MainAppState 泄漏。    xxxxManager.addListerner(handleAction);  }  @override  Widget build(BuildContext context) {    return MaterialApp(    );  }  // 1个回调  void handleAction() {    ...  }}

State 关联哪些内存会被泄漏？结合以下代码看，泄漏肯定会导致关联的 Widget 泄漏，而 Widget 关联的内存如果是一张的 Image 或者 gif 的话，泄漏的内存也会很大。同时，State 中可能还以关联其他的一些强引用住的内存。

// flutter_sdk/packages/flutter/lib/src/widgets/framework.dartabstract class State with Diagnosticable {  // 强引用对应的 Widget 泄漏  T _widget;  // unmount 时候，_element = null, 不会导致泄漏  StatefulElement _element;  ...}// flutter_sdk/packages/flutter/lib/src/widgets/framework.dartclass StatefulElement extends ComponentElement {  ...  @override  void unmount() {    ...    _state.dispose();    _state._element = null;    // 其他地方持有，则导致泄漏。unmount 后 State 仍被持有，可作为一个泄漏定义。    _state = null;  }  ...}

所以，我们方案将关联大内存的 BuildContext，业务常操作的 State 一并监控起来，提高整套方案的准确度。

高效

怎么实现自动化高效的内存泄漏检测？首先我们要怎么明确一个对象是否发生泄漏？以 BuildContext 为例，我们采取类似“Java 对象弱引用”判定对象泄漏的方式：

1. 将 finalizeTree 阶段的 inactiveElements 放到 weak Reference map 中
2. Full GC 后检测 weak Reference map ，如果其中仍持有未释放的 Element，则判定为发生泄漏
3. 将泄漏的 Element 关联的 size，对应的 Widget，泄漏引用链信息输出

虽然 Dart 没有直接提供“弱引用”检测能力，但我们 Hummer 引擎从底层将“弱引用泄漏检测”功能完整实现了，这里简单介绍它判定泄漏的接口：

// 添加需要检测泄漏的对象，类似将对象放到若引用map中external void leakAdd(Object suspect, {    String tag: '',});// 检测之前放入的对象是否发生了泄漏，会进行 FullGcexternal void leakCheck({    Object? callback,    String tag: '',    bool clear: true,});external void leakClear({    String tag: '',});external String leakCount();external List leakTags();

因此，要实现自动化检测，我们只需要明确 leakAdd()，leakCheck() 调用的时机即可。

leakAdd 时机

BuildContext 的时机在 finalizeTree 的 unmount 流程中：

// flutter_sdk/packages/flutter/lib/src/widgets/framework.dartclass _InactiveElements {  ...  void _unmount(Element element) {        element.visitChildren((Element child) {      assert(child._parent == element);      _unmount(child);    });    // BuildContext 泄漏 leakAdd() 时机    if (!kReleaseMode && debugMemoryLeakCheckEnabled && null != debugLeakAddCallback) {      debugLeakAddCallback(_state);    }    element.unmount();    ...  }  ...}

State 的时机在对应的 StatefulElement 的 unmount 流程中：

// flutter_sdk/packages/flutter/lib/src/widgets/framework.dartclass StatefulElement extends ComponentElement {  @override  void unmount() {    _state.dispose();    _state._element = null;    // State 泄漏 leakAdd() 时机    if (!kReleaseMode && debugMemoryLeakCheckEnabled && null != debugLeakAddCallback) {      debugLeakAddCallback(_state);    }    _state = null;  }}

leakCheck 时机

leakCheck 本质上是一个检测是否存在泄漏的时机点，我们认为 Page 退出是个合适的时机，以业务 Page 为单位进行内存泄漏检测。示例代码如下：

// flutter_sdk/packages/flutter/lib/src/widgets/navigator.dartabstract class Route {  _navigator = null;  // BuilContext, State leakCheck时机  if (!kReleaseMode && debugMemoryLeakCheckEnabled && null != debugLeakCheckCallback) {    debugLeakCheckCallback();  }}

工具实现

以 Page 为单位的自动化内存泄漏，根据使用场景，提供三种内存泄漏检测工具。

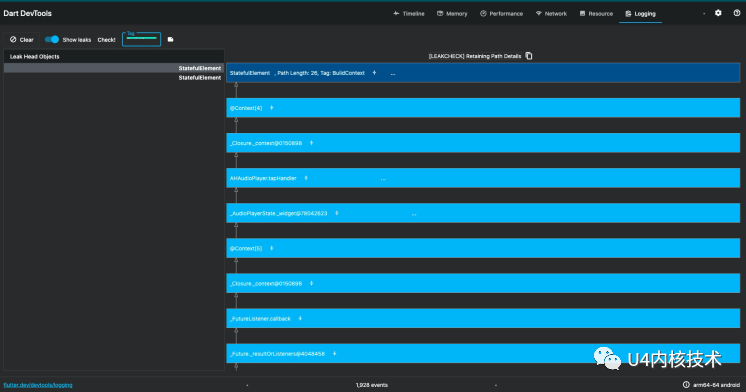

1. Hummer 引擎深度定制的 DevTools 资源面板展示，可以自动/手动触发内存泄漏检测

2. 独立 APP 端内存泄漏展示，在 Page 发生泄漏时候，弹出泄漏对象详情

3. Hummer 引擎海鸥实验室自动化检测，自动化将内存泄漏详情以报告给出

工具 1、2 提供开发过程的内存泄漏检测能力，工具 3 可作为 APP 常规健康测试，自动化测试并输出检测报告结果。

异常检测实例

在 Demo 中模拟 StatelessWidget, StatefulWidget 被 BuildContext 持有导致的泄漏。泄漏的原因是被静态持有，Timer 异常持有。

// 验证 StatelessWidget 泄漏class StatelessImageWidget extends StatelessWidget {  @override  Widget build(BuildContext context) {    // 模拟静态持有 BuildContext 导致泄漏    MyApp.sBuildContext.add(context);    return Center(        child: Image(          image: NetworkImage("https://avatars2.githubusercontent.com/u/20411648?s=460&v=4"),          width: 200.0,        )    );  }}class StatefulImageWidget extends StatefulWidget {  @override  State createState() {    return _StatefulImageWidgetState();  }}// 验证 StatefulWidget 泄漏class _StatefulImageWidgetState extends State {  @override  Widget build(BuildContext context) {    if (context is ComponentElement) {      print("sBuildContext add :" + context.widget.toString());    }    // 模拟被 Timer 异步持有 BuildContext 导致泄漏，延时 1h 用于说明问题    Timer(Duration(seconds: 60 * 60), () {      print("zw context:" + context.toString());    });    return Center(        child: Image(          image: NetworkImage("https://avatars2.githubusercontent.com/u/20411648?s=460&v=4"),          width: 200.0,        )    );  }}

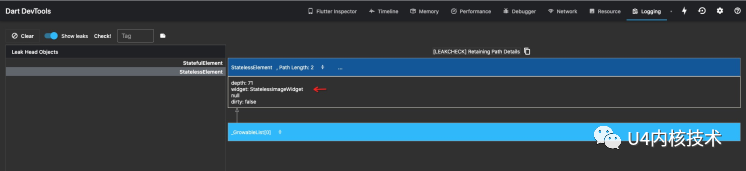

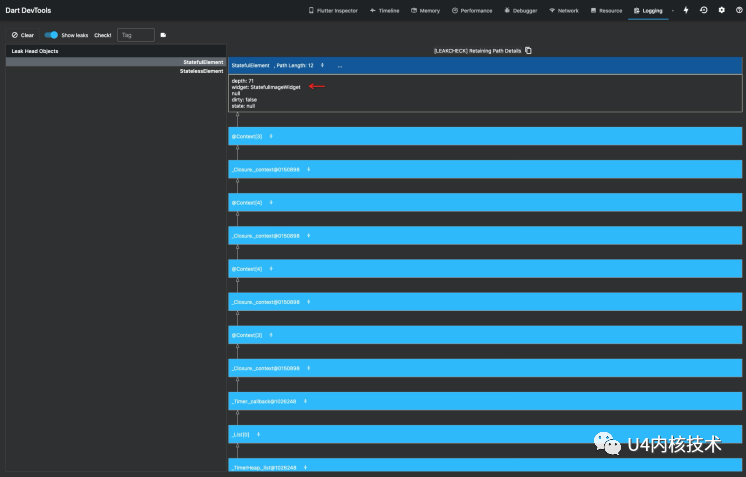

分别进入 2 个 Widget 页面退出，检测泄漏结果。工具 1 - DevTools 资源面板展示：StatefulElement 泄漏检测，可见 StatefulImageWidget 被 Timer 异步持有导致泄漏。StatelessElement 泄漏检测，可见 StatelessImageWidget 被静态持有导致导致泄漏。

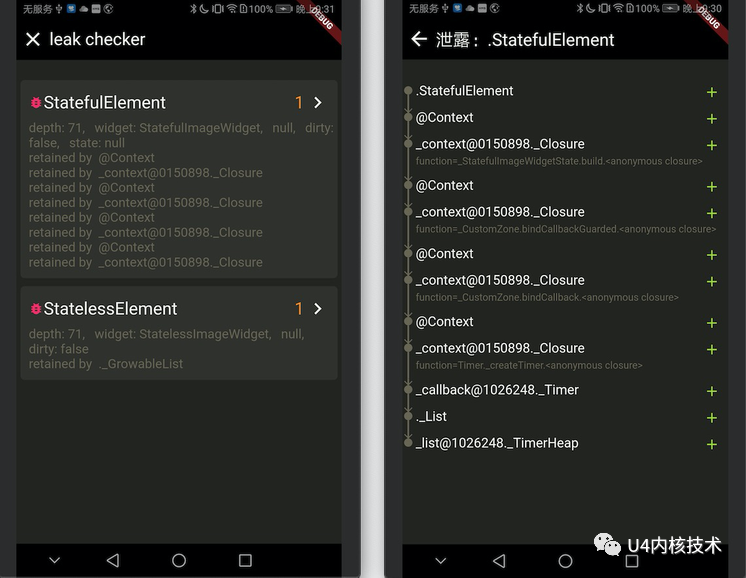

工具 2 - 独立 app 端泄漏展示：

聚合页展示所有泄漏对象，详情页展示了泄漏的对象以及对象引用链。

根据工具给出的泄漏链，都能够快速地找到泄漏源。

业务实战

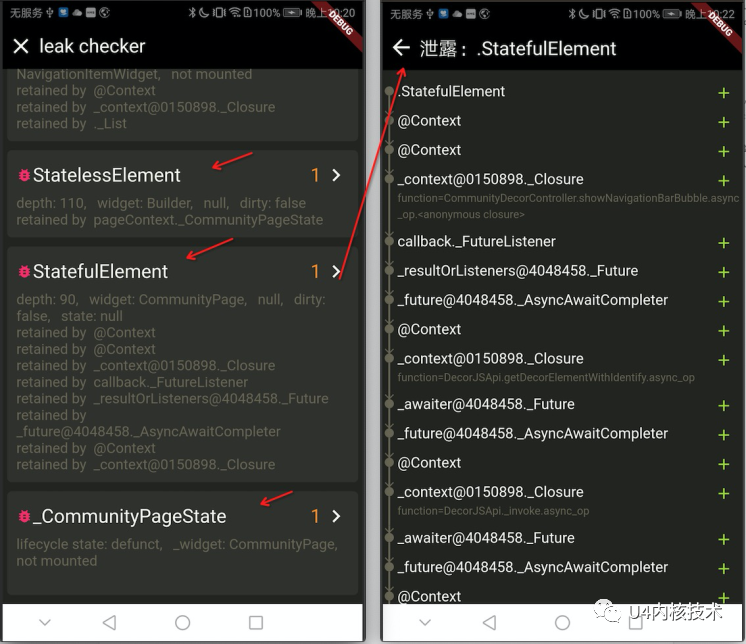

UC 某个内容型业务，特点是多图文、视频内容，内存消耗相当大。之前我们基于 Flutter 原生 Observatory 工具解决了一些 State, BuildContext 泄漏问题(耗时漫长，相当痛苦)。为了验证工具的实用价值，我们将内存泄漏问题还原去验证。结果发现：之前苦苦排查的问题，瞬间就能检测出来，效率大大提高，与 Observatory 工具去排查对比，简直是云泥之别。基于新的工具，我们陆续发现了许多之前没有排查出来的内存泄漏问题。这个例子中泄漏的 StatefulElent 对应的是一个重量级页面，Element Tree 非常深，关联泄漏的内存很可观。我们解决这个问题后，业务由于 OOM 导致的崩溃率下降显著。

我们的另一款纯 Flutter APP 的开发同学反馈，知道部分场景下内存会增加，存在泄漏，但没有有效的手段进行检测和解决。接入我们的工具进行检测，结果检测出多处不同场景下的内存泄漏问题。

业务同学对此非常认可，这也给了我们做这套工具很大的鼓舞，因为可以快速解决实际的问题，赋能业务。

总结展望

从 Flutter 内存泄漏的实际出发，总结了内存消耗的大头主要是 Image, Layer 以及探索一套高效内存泄漏检测方案的必要性。通过借鉴 Android 的 leak-canary，我们总结了寻找泄漏监控对象的三个条件；通过对 Flutter 渲染三棵树的分析，确定 BuildContext 作为监控对象。为了提高检测工具的准确性，我们又增加 State 的监控并分析了必要性。最终探索出一套高效的内存泄漏检工具的方案，其优势在于：

• 更准确：包括核心泄漏对象 widget，Layer，State；直接监控泄漏的根源；完备定义内存泄漏

• 更高效：自动化检测泄漏对象，更加短和直接的引用链

• 业务无感知：减轻开发负担

这是业界首创的一套逻辑完备，实用价值高，高效自动化的内存泄漏检测工具，可谓最强 Flutter 内存泄漏检测工具方案。该方案可以覆盖我们当前遇到所有的内存泄漏问题，大大提升内存泄漏检测效率，为我们业务 Flutter 化保驾护航。目前方案实现基于 Hummer 引擎，运行在 debug，profile 模式下，后续会探索线上 release 模式检测，覆盖本地无法复现的场景。我们有计划提供针对非 Hummer 引擎的接入方式，反哺社区，敬请期待。

---
