实验目的	（1）了解IP数据报的格式，理解IP 各个数据项的含义；（2）了解TCP报文段各个字段的含义，理解TCP协议的工作原理；（3）了解UDP数据报各个字段的含义，理解UDP协议的工作原理；（4）了解ICMP报文各个字段的含义，理解ICMP协议的功能和作用。

实验内容	（1）运行Wireshark，分别捕获ICMP、UDP、TCP报文；（2）查看捕获到的数据报的首部；（3）根据所捕获到的IP数据报中协议字段值，ICMP、UDP协议选择一条记录分别填入表5-2中；（4）根据所捕获到的IP数据报中协议字段值，TCP协议选择三条记录（分别是建立连接、数据传送、释放连接）填入表5-2中；（5）将所记录的5个IP数据报导出并保存为文本文件；（6）分析实验结果，加深对数据报首部各字段的理解；（7）整理实验结果，书写实验报告。

实验数据记录

1、记录所使用的协议分析软件信息（名称、版本号）；

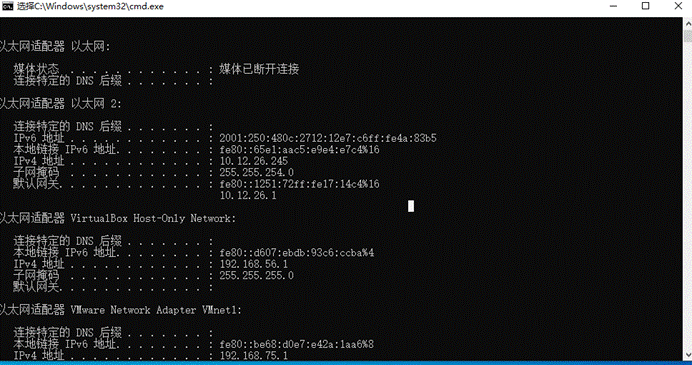

2、记录本机的IP地址；

3、根据所捕获到的IP数据报中协议字段值，ICPM、UDP协议选择一条记录分别填入表5-2中；

（1）ICMP报文；

过滤器设置条件：

ICMP

界面截图：

表5-2 IP数据报格式表

版本：4	首部长度：5	服务类型：00	总长度：00 68
标识：5b 0e			标志：0x00	片偏移：0 0000 0000 0000
生存时间：80		协议：01	首部校验和：00 00
源地址：0a 0c 1a f5
目的地址：0a 0c 1a da
可选字段（长度可变）：					填充：
数据部分：

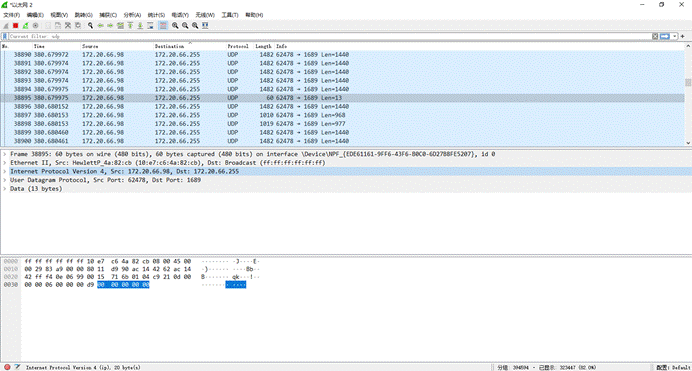

（2）UDP报文；

过滤器设置条件：

UDP

界面截图：

表5-2 IP数据报格式表

版本：4	首部长度：5	服务类型：00	总长度：00 29
标识：83 a9			标志：0x00	片偏移：0 0000 0000 0000
生存时间：80		协议：11	首部校验和：d9 90
源地址：ac 14 42 62
目的地址：ac 14 42 ff
可选字段（长度可变）：					填充：00 00 00 00 00
数据部分： 00000001000001001100100100100001000011010000000000000000000000000000000000000000000000000000000000000000

4、根据所捕获到的IP数据报中协议字段值，TCP协议选择三条记录（分别是建立连接、数据传送、释放连接）填入表5-2中；

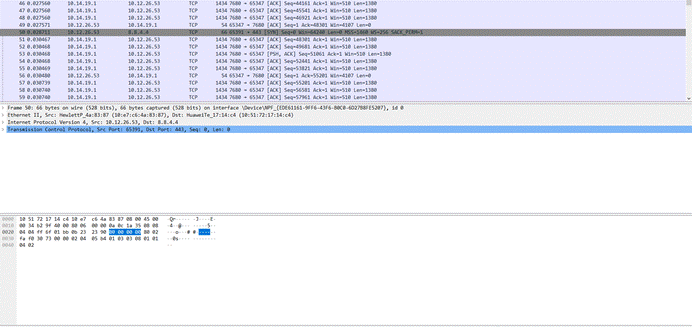

（1）TCP建立连接报文；

过滤器设置条件：

TCP

界面截图：

表5-2 IP数据报格式表

版本：4	首部长度：5	服务类型：00	总长度：00 34
标识：00 34			标志：0x40	片偏移：0 0000 0000 0000
生存时间：80		协议：06	首部校验和：00 00
源地址：0a 0c 1a 35
目的地址：08 08 04 04
可选字段（长度可变）：					填充：
数据部分：

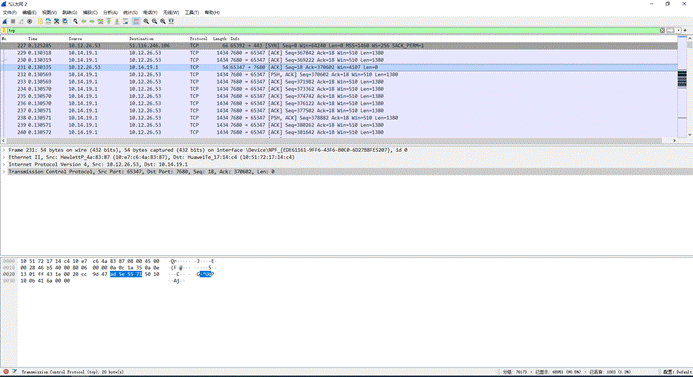

（2）TCP数据传送报文；

过滤器设置条件：

TCP

界面截图：

表5-2 IP数据报格式表

版本：4	首部长度：5	服务类型：00	总长度：00 28
标识：46 b5			标志：0x40	片偏移：0 0000 0000 0000
生存时间：80		协议：06	首部校验和：00 00
源地址：0a 0c 1a 35
目的地址：0a 0e 13 01
可选字段（长度可变）：					填充：
数据部分：

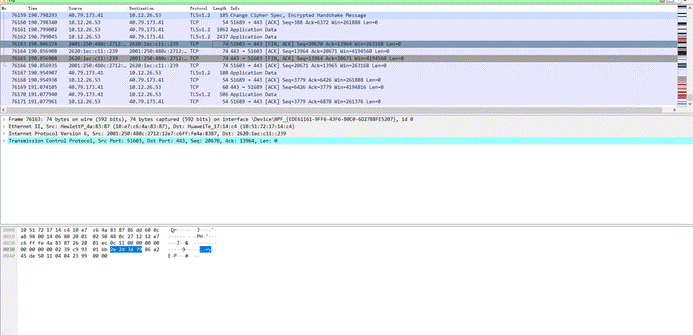

（3）TCP连接释放报文；

过滤器设置条件：

TCP

界面截图：

表5-2 IP数据报格式表

版本：6	首部长度：0	服务类型：0c	总长度：a8 98
标识：00 14			标志：0x00	片偏移：0 0110 1000 0000
生存时间：20		协议：01	首部校验和：02 50
源地址：48 0c 27 12
目的地址：12 e7 c6 ff
可选字段（长度可变）：					填充：
数据部分：

问题讨论

ICMP校验和字段是如何计算的，是否包括数据部分？

答：计算过程如下：1.初始化校验和字段：在计算校验和之前，将ICMP头部中的校验和字段设置为零。2.分组处理：将整个ICMP报文（包括头部和数据部分）按16位（2字节）分组。如果报文的总长度是奇数字节，则在最后补一个字节的零。3.累加求和：将所有16位字进行逐个相加，处理进位（即每加一步，将进位加回低位）。4.取补码：最后对累加的结果取补码，得到校验和。5.填充校验和字段：将计算得到的校验和填入ICMP头部的校验和字段。

包含数据部分。
