项目概述

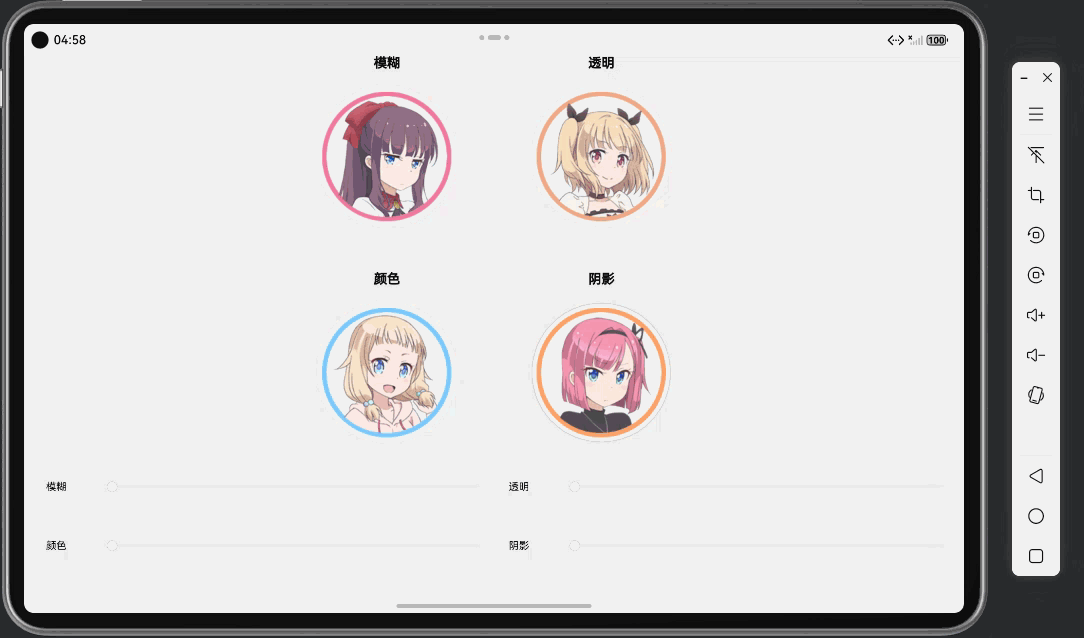

在这里插入图片描述

项目地址：https://gitcode.com/szkygc/HarmonyOs_PC-PGC/tree/main/GraphicsEffect

项目背景

在HarmonyOS应用开发中，图形效果是提升用户体验的重要手段。本项目基于Qt/QML框架和QtGraphicalEffects模块，实现了一个图形效果演示应用，展示了模糊、透明、颜色叠加和阴影四种常见的图形效果，为HarmonyOS应用开发提供实用的图形效果实现方案。

项目目标

本项目的主要目标包括：

效果实现：实现模糊、透明、颜色叠加和阴影四种图形效果
实时控制：通过滑块实时调整效果参数，直观展示效果变化
平台适配：适配HarmonyOS平台的特殊要求，确保效果正常显示
性能优化：确保图形效果在移动设备上的流畅运行

功能特性

✅ 模糊效果（Blur）：使用FastBlur实现图片模糊，支持0-30范围调整
✅ 透明效果（Opacity）：通过opacity属性实现图片透明度控制
✅ 颜色叠加效果（Colorize）：使用ColorOverlay实现黑色叠加效果
✅ 阴影效果（Shadow）：使用DropShadow实现图片阴影效果
✅ 实时预览：通过滑块实时调整效果参数，即时查看效果变化
✅ 响应式布局：支持不同屏幕尺寸的自适应显示

技术栈选择

前端框架：Qt/QML

选择理由：

QtGraphicalEffects模块：提供了丰富的图形效果组件，包括FastBlur、ColorOverlay、DropShadow等
OpenGL硬件加速：图形效果基于OpenGL ES实现，性能优异
声明式UI：QML的声明式语法使得效果应用更加直观
跨平台能力：Qt/QML提供了强大的跨平台支持

核心技术点

QtQuick 2.15：UI框架
QtGraphicalEffects 1.15：图形效果模块
FastBlur：快速模糊效果
ColorOverlay：颜色叠加效果
DropShadow：阴影效果
ShaderEffectSource：着色器效果源

架构设计

整体架构

应用采用简单的单页面架构，包含效果展示区域和控制区域：

ApplicationWindow
├── Rectangle (背景)
│   └── ColumnLayout
│       ├── Rectangle (效果展示区域)
│       │   └── GridLayout (2x2网格)
│       │       ├── Column (模糊效果)
│       │       ├── Column (透明效果)
│       │       ├── Column (颜色效果)
│       │       └── Column (阴影效果)
│       └── Rectangle (控制区域)
│           └── ColumnLayout
│               ├── RowLayout (模糊+透明滑块)
│               └── RowLayout (颜色+阴影滑块)

核心属性

// 效果控制参数
property real blurRadius: 0        // 模糊半径 0-30
property real opacityValue: 1.0     // 透明度 1.0-0.0 (值越大越透明)
property real colorizeStrength: 0.0 // 颜色强度 0.0-1.0
property real dropShadowRadius: 0   // 阴影模糊半径 0-100

// UI尺寸配置
readonly property real scaleFactor: width > 1000 ? 2.0 : 1.0
readonly property real imageSize: 192 * scaleFactor
readonly property real fontSize: 14 * scaleFactor
readonly property real titleFontSize: 18 * scaleFactor

核心功能实现

1. 模糊效果（Blur）

功能特点：

使用FastBlur组件实现快速模糊
支持0-30范围的模糊半径调整
通过transparentBorder属性控制边缘处理

实现原理：

Item {
    width: imageSize
    height: imageSize

    Image {
        id: blurImage
        anchors.fill: parent
        source: "qrc:/images/1.png"
        fillMode: Image.PreserveAspectFit
        visible: false  // 源图片不可见
    }

    ShaderEffectSource {
        id: blurSource
        anchors.fill: blurImage
        sourceItem: blurImage
        hideSource: true
    }

    FastBlur {
        anchors.fill: parent
        source: blurSource
        radius: blurRadius * 2.5  // 增强模糊效果
        transparentBorder: true   // 消除边缘边框
    }
}

关键技术点：

ShaderEffectSource：将Image转换为着色器效果源
FastBlur：快速模糊算法，性能优于GaussianBlur
transparentBorder: true：消除模糊边缘的边框效果
radius * 2.5：增强模糊效果，使效果更明显

效果增强技巧：

将模糊半径放大2.5倍，使效果更加明显
设置 transparentBorder: true避免边缘出现边框

2. 透明效果（Opacity）

功能特点：

使用Image的opacity属性实现透明度控制
支持0.0-1.0范围的透明度调整
滑块值越大，透明度越高（图片越透明）

实现原理：

Image {
    id: opacityImage
    width: imageSize
    height: imageSize
    source: "qrc:/images/2.png"
    fillMode: Image.PreserveAspectFit
    opacity: opacityValue  // 直接使用opacity属性
}

滑块控制逻辑：

Slider {
    id: opacitySlider
    from: 0
    to: 10
    value: 10 - (opacityValue * 10)  // 反转：滑块值越大，透明度越低
    onValueChanged: {
        opacityValue = 1.0 - (value / 10.0)  // 转换为0.0-1.0
    }
}

关键技术点：

直接使用 opacity属性，无需额外的图形效果组件
滑块值反转：用户操作更直观（向右滑动增加透明度）
值转换：将滑块值（0-10）转换为透明度值（1.0-0.0）

3. 颜色叠加效果（Colorize）

功能特点：

使用ColorOverlay组件实现颜色叠加
模拟QGraphicsColorizeEffect的黑色着色效果
支持0.0-1.0范围的强度调整

实现原理：

Item {
    width: imageSize
    height: imageSize

    Image {
        id: colorizeImage
        anchors.fill: parent
        source: "qrc:/images/3.png"
        fillMode: Image.PreserveAspectFit
        visible: false
    }

    ShaderEffectSource {
        id: colorizeSource
        anchors.fill: colorizeImage
        sourceItem: colorizeImage
        hideSource: true
    }

    ColorOverlay {
        anchors.fill: parent
        source: colorizeSource
        // QGraphicsColorizeEffect 使用 QColor(0, 0, 0, 100)
        // alpha = 100/255 ≈ 0.39
        color: Qt.rgba(0, 0, 0, colorizeStrength * 0.39)
    }
}

关键技术点：

ColorOverlay：在原图上叠加颜色，不改变原图颜色
QColor(0, 0, 0, 100)：对应RGBA的alpha值为100/255≈0.39
colorizeStrength * 0.39：根据强度调整叠加的alpha值
使用 ColorOverlay而非 Colorize：保持原图颜色，只叠加黑色

注意事项：

Colorize组件会完全改变图像颜色（如变成红色），不适合模拟QGraphicsColorizeEffect
ColorOverlay只是在原图上叠加颜色，保持原图不变，更符合需求

4. 阴影效果（Shadow）

功能特点：

使用DropShadow组件实现阴影效果
支持0-100范围的阴影半径调整
动态调整阴影偏移和采样数以提升效果

实现原理：

Item {
    width: imageSize
    height: imageSize

    Image {
        id: dropShadowImage
        anchors.fill: parent
        source: "qrc:/images/4.png"
        fillMode: Image.PreserveAspectFit
        visible: false
    }

    ShaderEffectSource {
        id: shadowSource
        anchors.fill: dropShadowImage
        sourceItem: dropShadowImage
        hideSource: true
    }

    DropShadow {
        anchors.fill: parent
        source: shadowSource
        radius: dropShadowRadius * 1.8  // 增强阴影模糊半径
        samples: Math.max(16, Math.floor(dropShadowRadius / 3) + 16)
        color: "#D0000000"  // 半透明黑色（约81%不透明度）
        horizontalOffset: dropShadowRadius > 0 ? 12 : 0
        verticalOffset: dropShadowRadius > 0 ? 12 : 0
    }
}

关键技术点：

DropShadow：实现投影阴影效果
radius * 1.8：增强阴影模糊半径，使阴影更明显
samples：动态调整采样数，根据半径提升质量
color: "#D0000000"：使用半透明黑色，增强阴影可见性
horizontalOffset和 verticalOffset：添加偏移使阴影可见

效果增强技巧：

阴影半径放大1.8倍
使用更高的不透明度（81%）
增加偏移量（12像素）使阴影更明显
动态调整采样数以平衡质量和性能

开发要点与技巧

1. OpenGL硬件加速配置

关键配置：

在 main.cpp中，必须确保使用OpenGL硬件加速，而不是软件渲染：

// ❌ 错误：软件渲染不支持图形效果
// qputenv("QT_QUICK_BACKEND", "software");

// ✅ 正确：使用硬件加速
QCoreApplication::setAttribute(Qt::AA_UseOpenGLES);
QCoreApplication::setAttribute(Qt::AA_ShareOpenGLContexts);

QSurfaceFormat format;
format.setRenderableType(QSurfaceFormat::OpenGLES);
format.setVersion(2, 0);
QSurfaceFormat::setDefaultFormat(format);

重要提示：

QtGraphicalEffects模块需要OpenGL硬件加速才能工作
软件渲染会导致图形效果无法显示
如果设备不支持OpenGL，可能需要使用其他实现方式

2. ShaderEffectSource的使用

标准模式：

Image {
    id: sourceImage
    visible: false  // 源图片始终不可见
}

ShaderEffectSource {
    id: effectSource
    anchors.fill: sourceImage
    sourceItem: sourceImage
    hideSource: true  // 隐藏源，只显示效果
}

EffectComponent {
    source: effectSource  // 使用ShaderEffectSource作为源
}

注意事项：

源Image必须设置为 visible: false
ShaderEffectSource的 hideSource: true确保源不显示
效果组件使用 ShaderEffectSource而非直接使用 Image

3. 效果参数映射

模糊效果：

QtWidgets版本：QGraphicsBlurEffect::setBlurRadius(value)，范围0-30
QML版本：FastBlur::radius = blurRadius * 2.5（增强效果）

透明效果：

QtWidgets版本：QGraphicsOpacityEffect::setOpacity(1.0 - value/10.0)，范围0-10
QML版本：Image::opacity = opacityValue，范围1.0-0.0

颜色效果：

QtWidgets版本：QGraphicsColorizeEffect::setStrength(value/10.0)，使用 QColor(0, 0, 0, 100)
QML版本：ColorOverlay::color = Qt.rgba(0, 0, 0, colorizeStrength * 0.39)

阴影效果：

QtWidgets版本：QGraphicsDropShadowEffect::setBlurRadius(value)，范围0-100
QML版本：DropShadow::radius = dropShadowRadius * 1.8（增强效果）

4. 响应式设计

缩放因子：

readonly property real scaleFactor: width > 1000 ? 2.0 : 1.0
readonly property real imageSize: 192 * scaleFactor
readonly property real fontSize: 14 * scaleFactor

使用方式：

Text {
    font.pixelSize: fontSize
    spacing: 20 * scaleFactor
}

优势：

自动适配不同屏幕尺寸
大屏设备（>1000px）使用2倍缩放
小屏设备使用1倍缩放

常见问题与解决方案

问题1：图形效果不显示

症状：

模糊、颜色、阴影效果都不工作
只显示原始图片

原因：

使用了软件渲染后端
OpenGL不可用

解决方案：

// 移除软件渲染设置
// qputenv("QT_QUICK_BACKEND", "software");  // ❌ 删除这行

// 确保使用硬件加速
QCoreApplication::setAttribute(Qt::AA_UseOpenGLES);

问题2：模糊效果有边框

症状：

模糊图片边缘出现明显的边框

原因：

FastBlur的 transparentBorder属性设置为 false

解决方案：

FastBlur {
    transparentBorder: true  // 设置为true消除边框
}

问题3：颜色效果改变了原图颜色

症状：

使用 Colorize后，图片变成红色或其他颜色
原图颜色完全改变

原因：

Colorize组件会完全改变图像颜色
不适合模拟 QGraphicsColorizeEffect的叠加效果

解决方案：

// ❌ 错误：Colorize会改变原图颜色
Colorize {
    saturation: ...
    lightness: ...
}

// ✅ 正确：ColorOverlay只叠加颜色
ColorOverlay {
    color: Qt.rgba(0, 0, 0, colorizeStrength * 0.39)
}

问题4：阴影效果不明显

症状：

阴影太淡，几乎看不见
阴影没有偏移

解决方案：

DropShadow {
    radius: dropShadowRadius * 1.8  // 增强半径
    color: "#D0000000"  // 增加不透明度
    horizontalOffset: 12  // 添加偏移
    verticalOffset: 12
    samples: Math.max(16, Math.floor(dropShadowRadius / 3) + 16)  // 提升质量
}

问题5：效果强度不够

症状：

模糊效果不够明显
阴影效果太弱

解决方案：

模糊效果：将半径乘以系数（如2.5倍）
阴影效果：增加半径系数、不透明度和偏移量

总结与展望

项目总结

本项目成功实现了四种常见的图形效果，为HarmonyOS应用开发提供了实用的图形效果实现方案。通过QtGraphicalEffects模块，我们可以轻松实现各种视觉效果，提升应用的用户体验。

主要成果：

✅ 实现了模糊、透明、颜色叠加、阴影四种图形效果
✅ 提供了实时参数调整功能
✅ 适配了HarmonyOS平台的OpenGL要求
✅ 实现了响应式布局设计

技术要点：

QtGraphicalEffects模块需要OpenGL硬件加速
ShaderEffectSource是图形效果的标准源组件
ColorOverlay适合叠加效果，Colorize适合完全着色
通过参数增强可以提升效果可见性

未来展望

可能的改进方向：

更多效果：添加更多图形效果，如发光、浮雕、马赛克等
性能优化：针对移动设备优化渲染性能
效果组合：支持多个效果同时应用
自定义效果：使用ShaderEffect实现自定义图形效果
动画效果：为效果切换添加动画过渡

应用场景：

图片编辑应用
滤镜效果应用
UI美化组件
视觉特效展示

附录

完整代码示例

main.qml核心代码：

import QtQuick 2.15
import QtQuick.Controls 2.15
import QtQuick.Layouts 1.15
import QtGraphicalEffects 1.15

ApplicationWindow {
    id: root
    width: Screen.width > 1000 ? 1600 : 800
    height: Screen.height > 1000 ? 2560 : 741
    visible: true
    title: "GraphicsEffect"

    property real blurRadius: 0
    property real opacityValue: 1.0
    property real colorizeStrength: 0.0
    property real dropShadowRadius: 0

    Rectangle {
        anchors.fill: parent
        color: "#f0f0f0"

        ColumnLayout {
            anchors.fill: parent
            spacing: 0

            // 效果展示区域
            Rectangle {
                Layout.fillWidth: true
                Layout.fillHeight: true
                color: "#f0f0f0"

                GridLayout {
                    anchors.centerIn: parent
                    columns: 2
                    rowSpacing: 60
                    columnSpacing: 100

                    // 模糊效果
                    Column {
                        Item {
                            width: 192
                            height: 192
                            Image {
                                id: blurImage
                                anchors.fill: parent
                                source: "qrc:/images/1.png"
                                visible: false
                            }
                            ShaderEffectSource {
                                id: blurSource
                                anchors.fill: blurImage
                                sourceItem: blurImage
                                hideSource: true
                            }
                            FastBlur {
                                anchors.fill: parent
                                source: blurSource
                                radius: blurRadius * 2.5
                                transparentBorder: true
                            }
                        }
                    }

                    // 其他效果...
                }
            }

            // 控制区域
            Rectangle {
                Layout.fillWidth: true
                Layout.preferredHeight: 200
                // 滑块控制...
            }
        }
    }
}
